Isuzu WW
▶
TRUCKS
▶
EXD
▶
11038 - EXD RHD EURO4
▶
8 - Chassis Electrical, Heating / Air Conditioning, Wipers, Radio
▶
8-10 - WIRING HARNESS AND FUSE
▶
8-10 — WIRING HARNESS AND FUSE
(#28312) — 159 parça
◀
[810A] FRAME SIDE NO.2 (27 parça)
[810A] CAB SIDE NO.2 (9 parça)
[810A] CAB SIDE NO.4 (8 parça)
[810A] CAB SIDE NO.5 (30 parça)
[810A] CAB SIDE NO.3 (11 parça)
[810A] ENGINE SIDE (5 parça)
[810A] STARTER AND AIR TANK SIDE (2 parça)
[810A] T/M SIDE (5 parça)
[810A] CAB SIDE NO.1 (31 parça)
[810A] FRAME SIDE NO.1 (31 parça)
▶

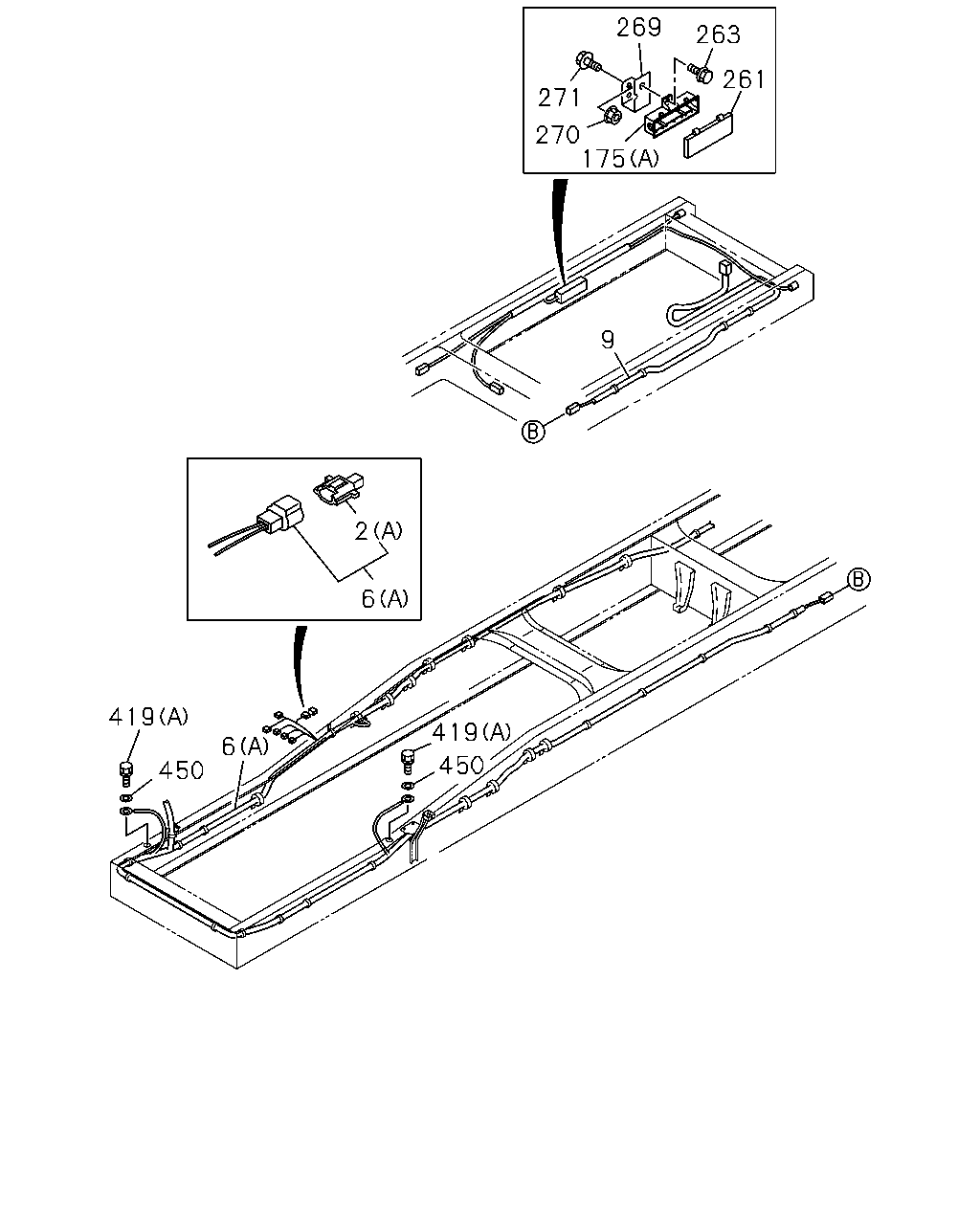

269
263
261
271
270
175
9
2
6
419
419
6
450
450
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
2
DIODE; CABLE HARNESS
(A) GRAY 2P-1.3A
1-81514-015-0
01
1
0610-
2
DIODE; CABLE HARNESS
(B) BLACK 2P-1.5A
8-94422-639-1
01
1
0610-
6
HARNESS; FRAME
FACE LIFT<6NL> (A)
8-97628-305-1
01
1
0806-
6
HARNESS; FRAME
(A)
8-97611-792-5
01
1
0610-0805
6
HARNESS; FRAME
EXC. FACE LIFT<6NL> (A)
8-97611-792-5
01
1
0806-
6
HARNESS; FRAME
(B)
8-97614-331-1
01
1
0610-0806
6
HARNESS; FRAME
(B)
8-98122-930-0
01
1
0807-
9
HARNESS; FRAME,RR
8-97612-148-2
01
1
0610-
175
BOX; CONNECTOR
(B)
1-82569-435-1
01
1
0610-
175
BOX; CONNECTOR
(A)
1-82699-467-0
01
1
0610-
261
COVER; CONNECTOR BOX
1-82699-320-0
01
1
0610-
263
BOLT; CONNECTOR BOX
M8X30 W/LK&PL WASHER
8-94279-144-0
01
1
0610-
269
BRACKET; CONNECTOR BOX
1-82698-372-0
01
1
0610-
270
NUT; BRKT,CONNECTOR BOX
M8 FLANGE
0-91180-108-0
02
1
0610-
271
BOLT; BRKT CONNECTOR BOX
M8X30 FLANGE
0-28650-830-0
02
1
0610-
419
BOLT; CAB EARTH
FACE LIFT<6NL> (B) M8X25 W/LK&PL WASHER
8-97087-203-0
01
1
0610-1201
419
BOLT; CAB EARTH
FACE LIFT<6NL> (B) M8X24 W/PL WASHER
8-98141-256-1
01
1
1202-
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
04
1
0806-0809
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
03
1
0810-1201
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X14 W/PL WASHER
8-98164-837-0
04
1
1202-
419
BOLT; CAB EARTH
(A) M8X20 W/LK&PL WASHER
8-97086-825-0
02
1
0610-0809
419
BOLT; CAB EARTH
(A) M8X20 W/LK&PL WASHER
8-97086-825-0
03
1
0810-1201
419
BOLT; CAB EARTH
(A) M8X18.5 W/PL WASHER
8-98141-255-0
02
1
1202-
419
BOLT; CAB EARTH
(A) M8X16 W/LK&PL WASHER
8-97087-055-0
04
1
0610-0805
419
BOLT; CAB EARTH
FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
02
1
0806-1201
419
BOLT; CAB EARTH
FACE LIFT<6NL> (A) M8X14 W/PL WASHER
8-98164-837-0
03
1
1202-
450
WASHER; PL,CAB EARTH
ID=8.4
1-09503-264-0
04
1
0610-

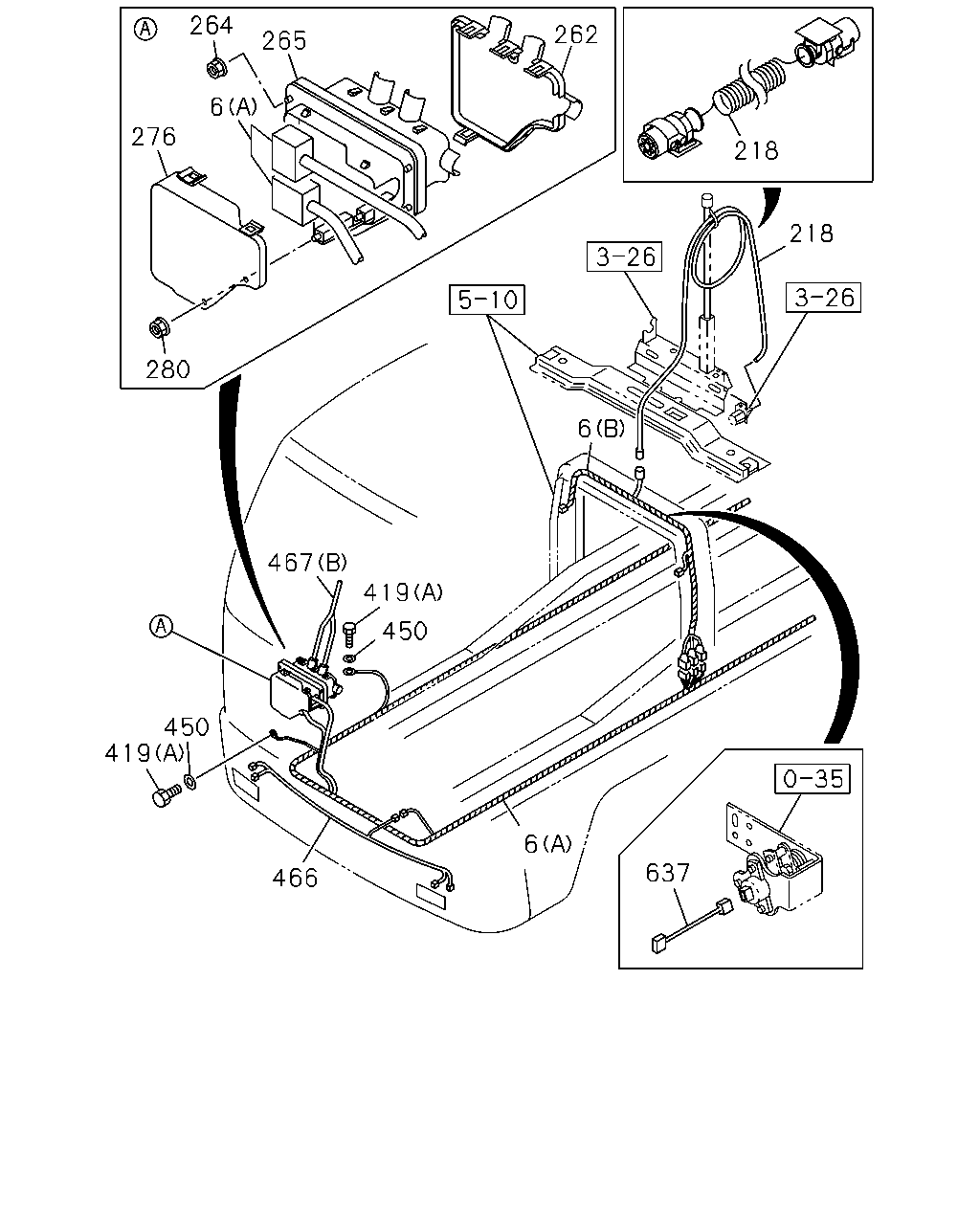

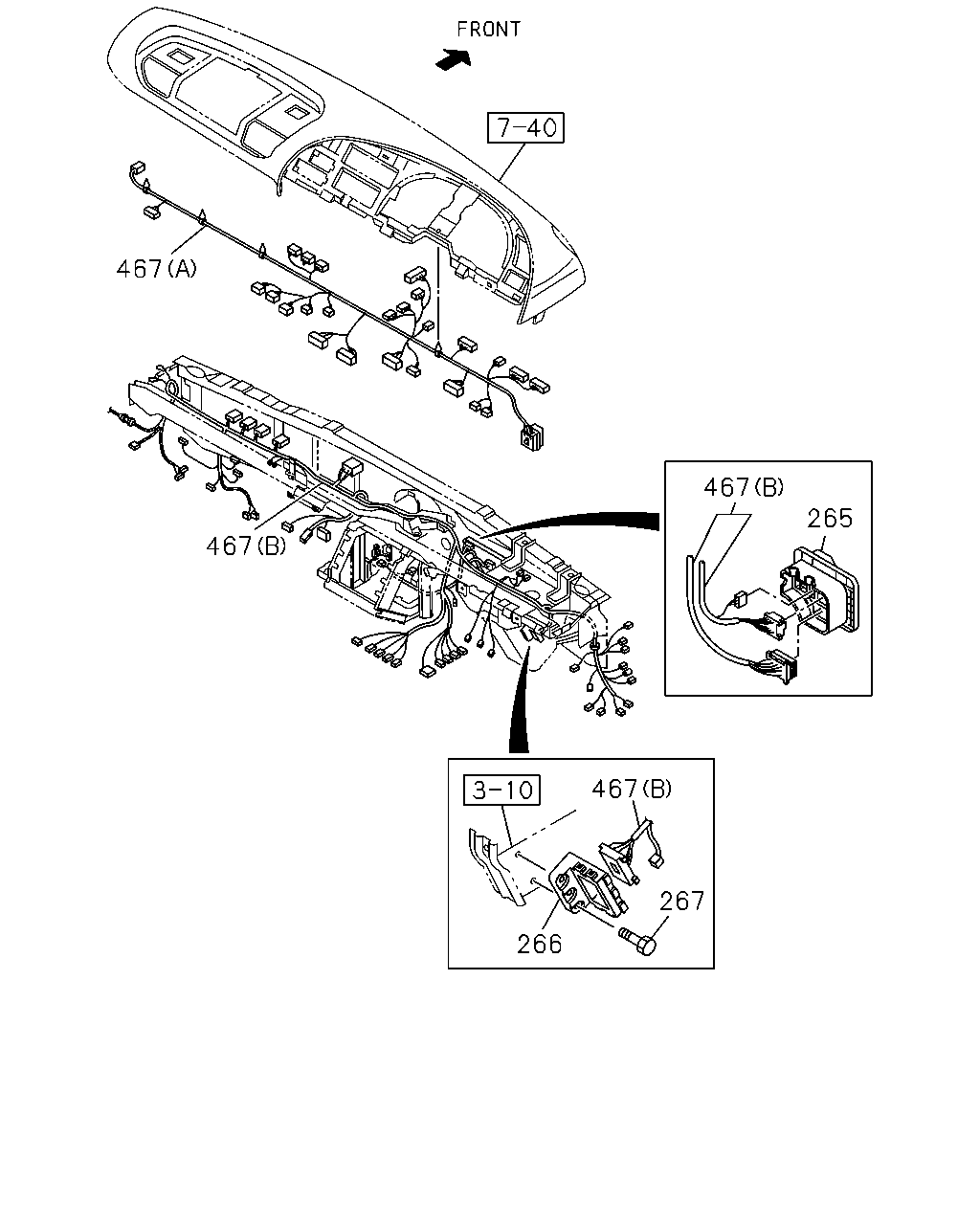

467
467
265
467
467
267
266
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
265
BOX; CONN,FRT PNL
1-82699-581-3
01
1
0610-
266
BRACKET; CONN BOX
1-82699-580-0
01
1
0610-
267
BOLT; BRKT
M6X16 W/PL WASHER
1-09981-438-0
02
1
0610-
467
HARNESS; FACIA
ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) FACE LIFT<6NL> (B)
8-97633-853-1
01
1
0906-
467
HARNESS; FACIA
FACE LIFT<6NL> (B)
8-98119-509-1
01
1
0806-0905
467
HARNESS; FACIA
FACE LIFT<6NL> EXC. ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) (B)
8-98119-509-1
01
1
0906-
467
HARNESS; FACIA
(A)
8-97611-863-2
01
1
0610-
467
HARNESS; FACIA
(B)
8-97611-865-5
01
1
0610-0805
467
HARNESS; FACIA
EXC. FACE LIFT<6NL> (B)
8-97611-865-5
01
1
0806-
467

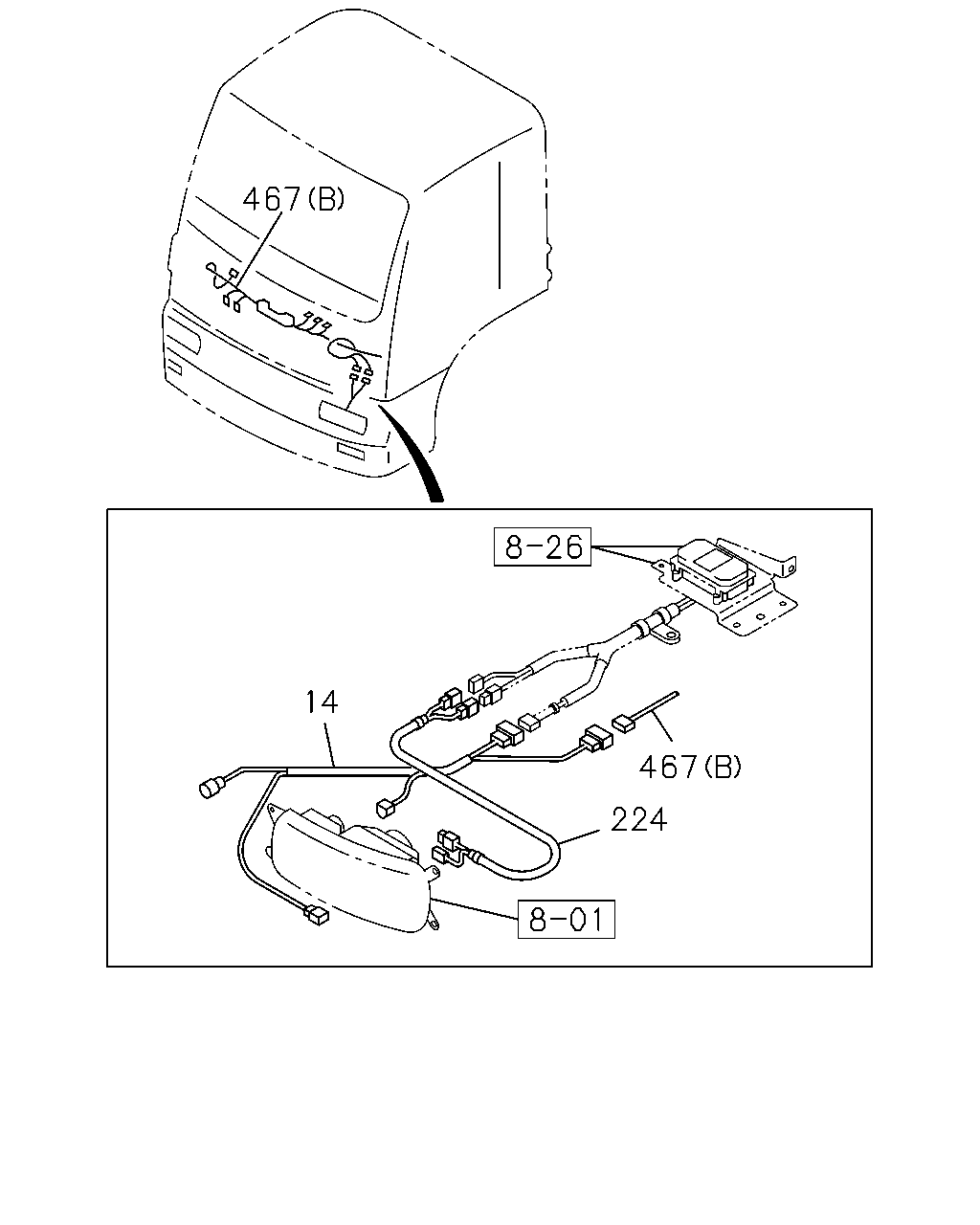

14
467
224
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
14
HARNESS; HEADLAMP
1-82677-647-3
02
1
0610-
224
HARNESS; EXT,HEADLAMP
1-82662-686-1
02
1
0610-
467
HARNESS; FACIA
ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) FACE LIFT<6NL> (B)
8-97633-853-1
01
1
0906-
467
HARNESS; FACIA
FACE LIFT<6NL> (B)
8-98119-509-1
01
1
0806-0905
467
HARNESS; FACIA
FACE LIFT<6NL> EXC. ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) (B)
8-98119-509-1
01
1
0906-
467
HARNESS; FACIA
(A)
8-97611-863-2
01
1
0610-
467
HARNESS; FACIA
(B)
8-97611-865-5
01
1
0610-0805
467
HARNESS; FACIA
EXC. FACE LIFT<6NL> (B)
8-97611-865-5
01
1
0806-
467

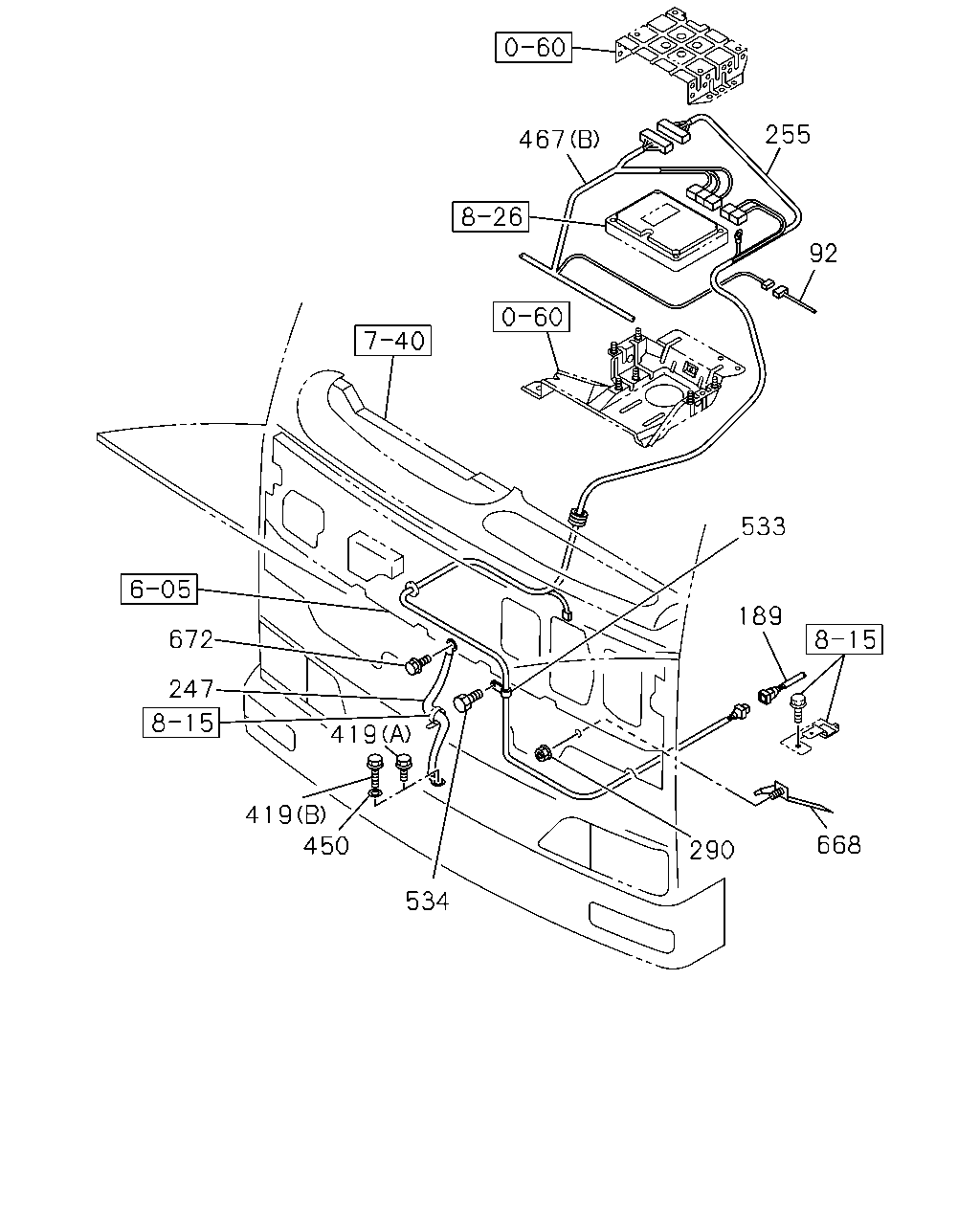

255
92
533
189
668
290
534
450
419
247
672
419
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
92
HARNESS; FLOOR
8-97611-872-1
01
1
0610-
92
HARNESS; FLOOR
8-97611-876-2
01
1
0610-1212
92
HARNESS; FLOOR
8-98230-775-0
01
1
1301-
247
CABLE; BONDING,CAB
L=570
1-82662-390-1
01
1
0610-
255
HARNESS; ELEC GOV
8-97610-589-0
01
1
0610-1210
255
HARNESS; ELEC GOV
8-98229-087-0
01
1
1211-
290
NUT; BRKT
EXC. AIR CONDITIONER MANUAL CONTROL(C60) M8 FLANGE
0-91180-108-0
01
1
0610-
419
BOLT; CAB EARTH
FACE LIFT<6NL> (B) M8X25 W/LK&PL WASHER
8-97087-203-0
01
1
0610-1201
419
BOLT; CAB EARTH
FACE LIFT<6NL> (B) M8X24 W/PL WASHER
8-98141-256-1
01
1
1202-
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
04
1
0806-0809
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
03
1
0810-1201
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X14 W/PL WASHER
8-98164-837-0
04
1
1202-
419
BOLT; CAB EARTH
(A) M8X20 W/LK&PL WASHER
8-97086-825-0
02
1
0610-0809
419
BOLT; CAB EARTH
(A) M8X20 W/LK&PL WASHER
8-97086-825-0
03
1
0810-1201
419
BOLT; CAB EARTH
(A) M8X18.5 W/PL WASHER
8-98141-255-0
02
1
1202-
419
BOLT; CAB EARTH
(A) M8X16 W/LK&PL WASHER
8-97087-055-0
04
1
0610-0805
419
BOLT; CAB EARTH
FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
02
1
0806-1201
419
BOLT; CAB EARTH
FACE LIFT<6NL> (A) M8X14 W/PL WASHER
8-98164-837-0
03
1
1202-
450
WASHER; PL,CAB EARTH
ID=8.4
1-09503-264-0
04
1
0610-
467
HARNESS; FACIA
ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) FACE LIFT<6NL> (B)
8-97633-853-1
01
1
0906-
467
HARNESS; FACIA
FACE LIFT<6NL> (B)
8-98119-509-1
01
1
0806-0905
467
HARNESS; FACIA
FACE LIFT<6NL> EXC. ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) (B)
8-98119-509-1
01
1
0906-
467
HARNESS; FACIA
(A)
8-97611-863-2
01
1
0610-
467
HARNESS; FACIA
(B)
8-97611-865-5
01
1
0610-0805
467
HARNESS; FACIA
EXC. FACE LIFT<6NL> (B)
8-97611-865-5
01
1
0806-
533
CLIP
ID=28 & 34 L=63
1-09701-310-0
01
1
0610-
534
BOLT
M8X16 FLANGE
0-28050-816-0
01
1
0610-
668
BRACKET; HARNESS
EXC. AIR CONDITIONER MANUAL CONTROL(C60)
1-82698-415-1
01
1
0610-
672
BOLT; BONDING
M8X16 W/LK&PL WASHER
8-97087-055-0
01
1
0610-1309
672
BOLT; BONDING
M8X14 W/PL WASHER
8-98164-837-0
01
1
1310-

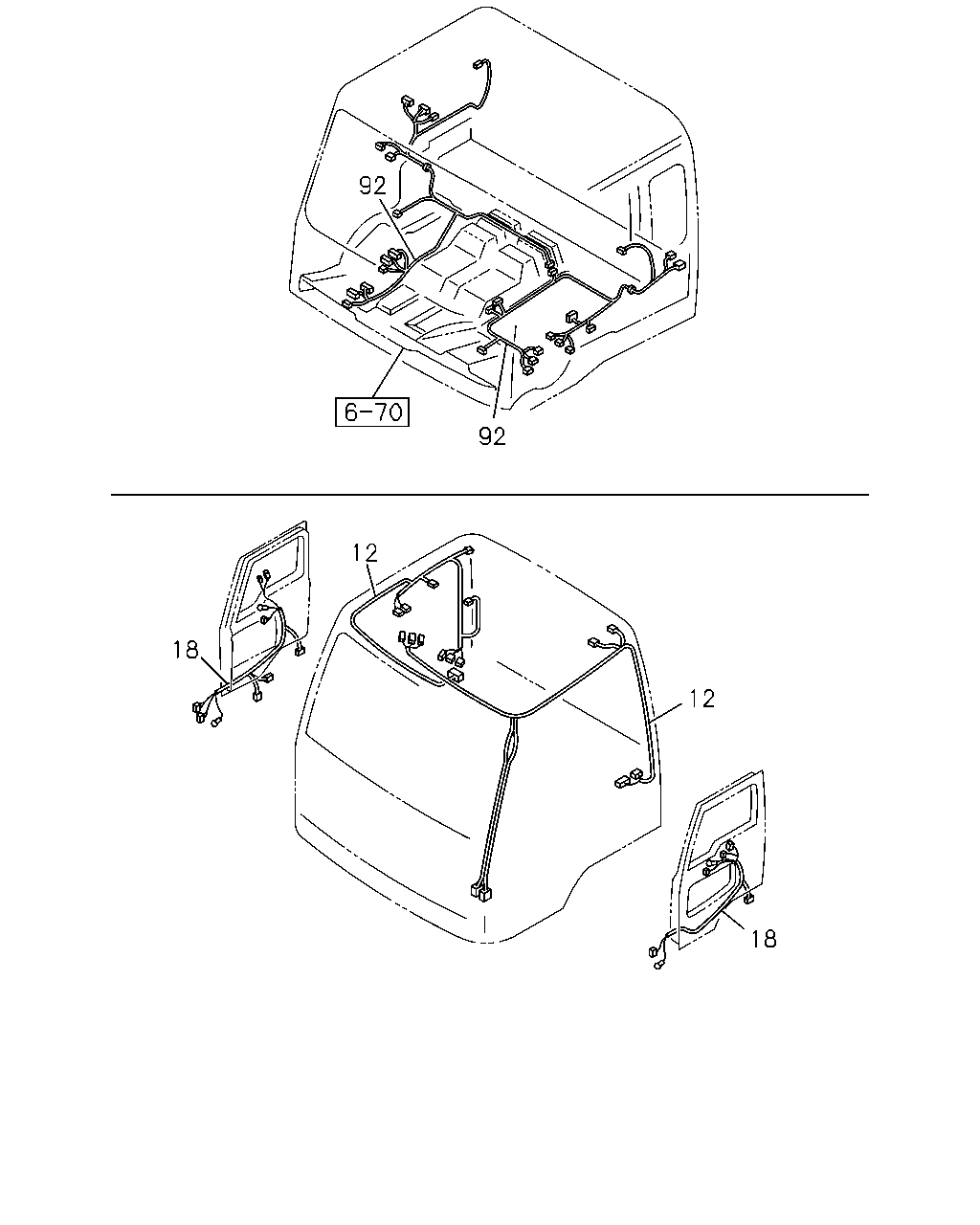

92
92
12
18
12
18
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
12
HARNESS; ROOF
PASSENGER SIDE
8-97611-861-1
01
1
0610-
12
HARNESS; ROOF
DRIVER SIDE
8-97611-862-0
01
1
0610-
18
HARNESS; DOOR
ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT)
8-97631-060-0
01
1
0906-
18
HARNESS; DOOR
ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT)
8-97631-061-0
01
1
0906-
18
HARNESS; DOOR
1-82628-582-0
01
1
0610-0905
18
HARNESS; DOOR
EXC. ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT)
1-82628-582-0
01
1
0906-
18
HARNESS; DOOR
1-82628-588-0
01
1
0610-0905
18
HARNESS; DOOR
EXC. ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT)
1-82628-588-0
01
1
0906-
92
HARNESS; FLOOR
8-97611-872-1
01
1
0610-
92
HARNESS; FLOOR
8-97611-876-2
01
1
0610-1212
92
HARNESS; FLOOR
8-98230-775-0
01
1
1301-

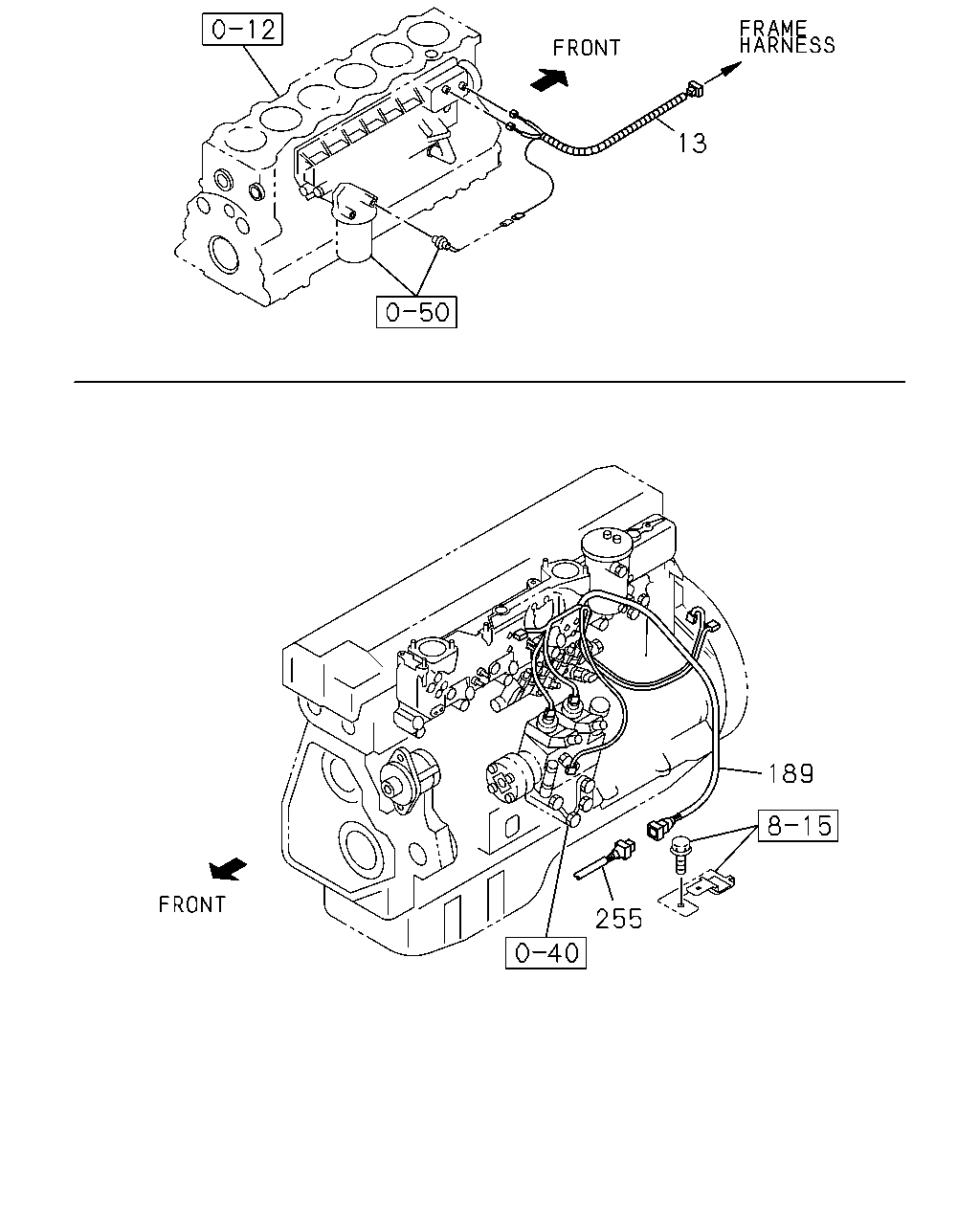

13
189
255
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
13
HARNESS; ENG
(B)
8-97611-417-5
01
1
0610-
13
HARNESS; ENG
(A)
1-82640-553-4
01
1
0610-0703
13
HARNESS; ENG
(A)
8-98076-007-0
01
1
0704-
255
HARNESS; ELEC GOV
8-97610-589-0
01
1
0610-1210
255
HARNESS; ELEC GOV
8-98229-087-0
01
1
1211-

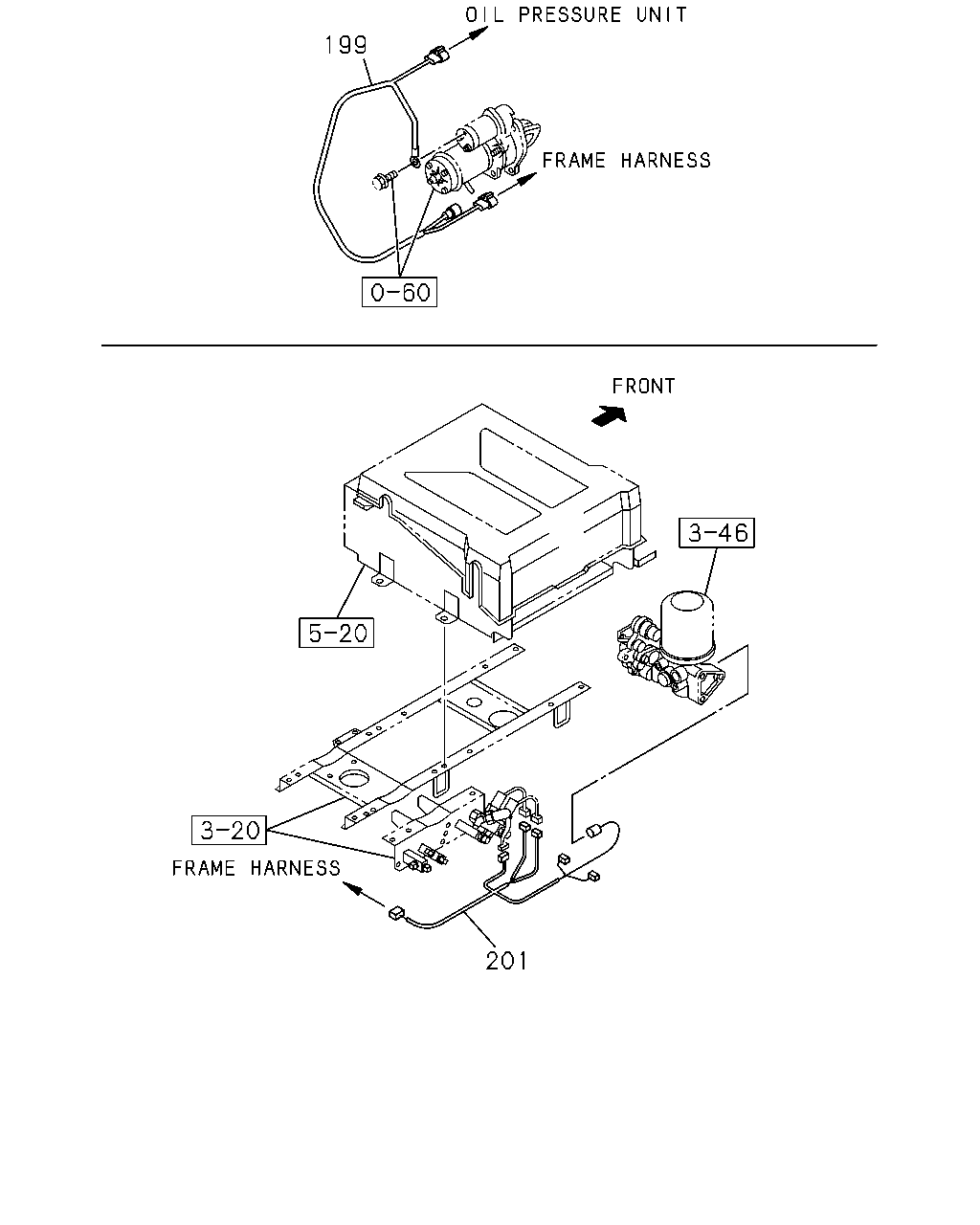

199
201
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
199
HARNESS; STARTER
8-97607-313-0
01
1
0610-
201
HARNESS; AIR TANK
8-97616-655-1
01
1
0610-

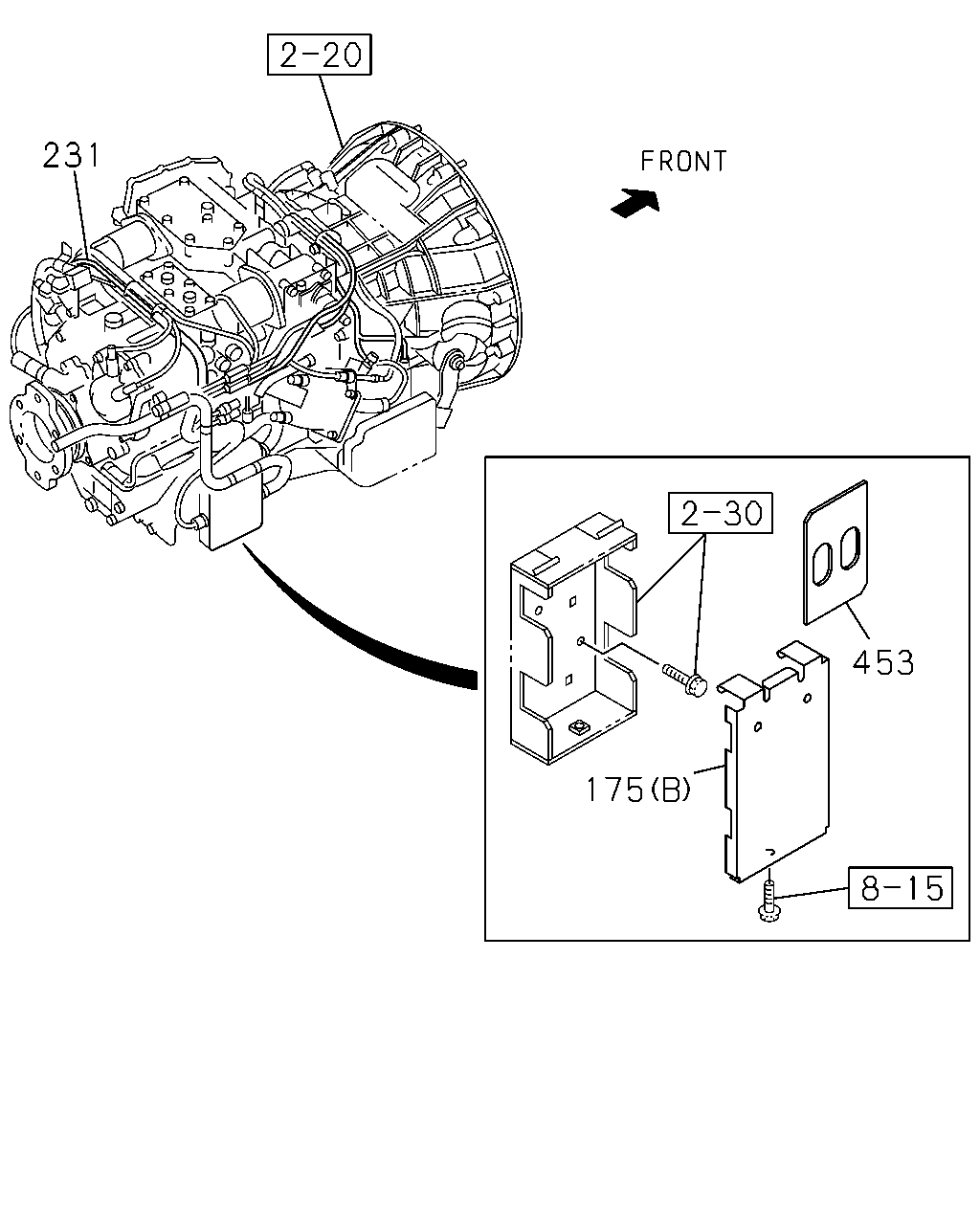

231
175
453
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
175
BOX; CONNECTOR
(B)
1-82569-435-1
01
1
0610-
175
BOX; CONNECTOR
(A)
1-82699-467-0
01
1
0610-
231
HARNESS; TRANS
BRAKE SYSTEM RETARDER<RE2>
8-97614-422-1
01
1
0610-
231
HARNESS; TRANS
EXC. BRAKE SYSTEM RETARDER<RE2>
8-97614-423-2
01
1
0610-
453
PROTECTOR; HARNESS
8-98213-847-1
01
1
1207-

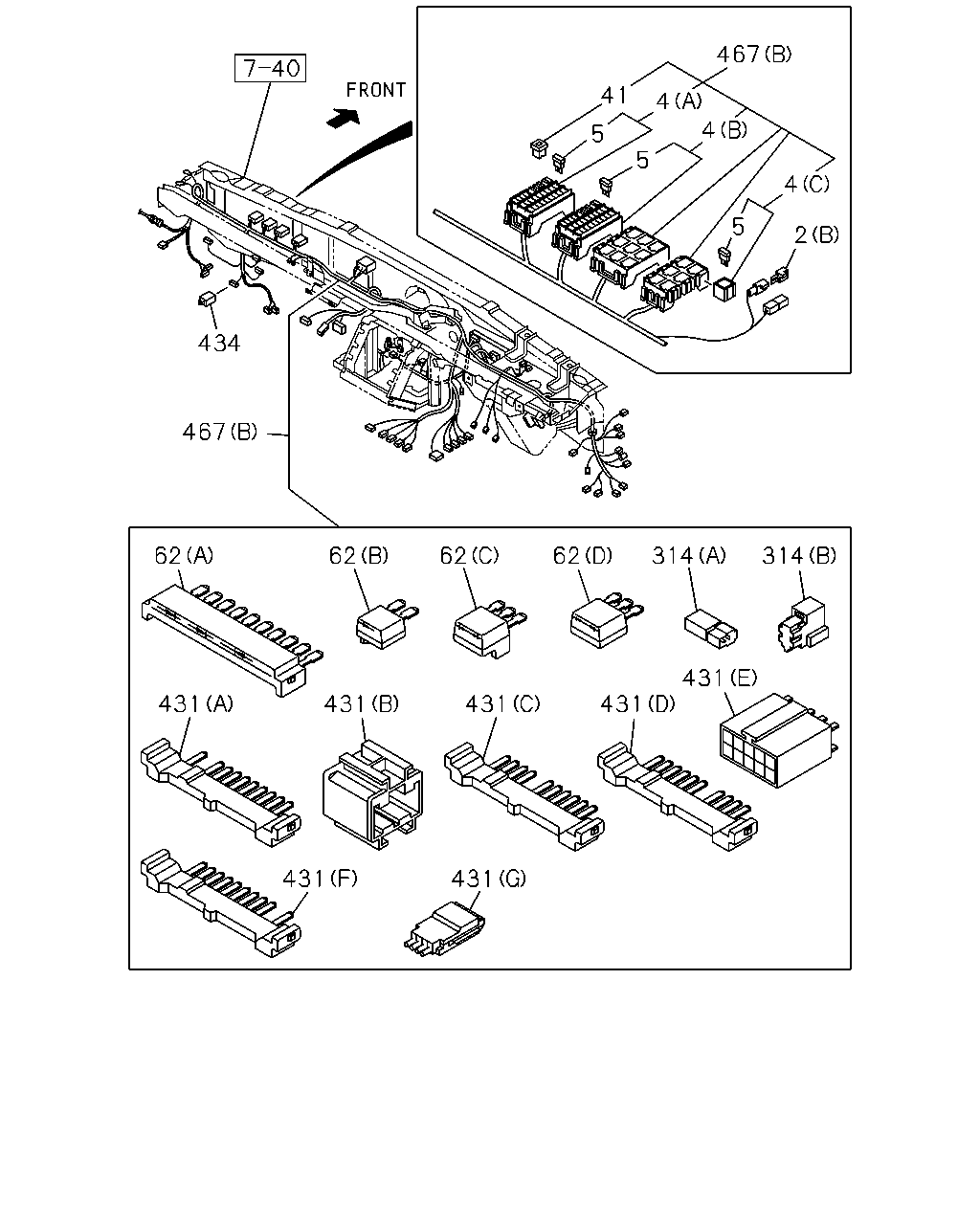

467
41
4
4
5
5
4
5
2
434
467
62
62
62
62
314
314
431
431
431
431
431
431
431
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
2
DIODE; CABLE HARNESS
(A) GRAY 2P-1.3A
1-81514-015-0
01
1
0610-
2
DIODE; CABLE HARNESS
(B) BLACK 2P-1.5A
8-94422-639-1
01
1
0610-
4
BOX ASM; FUSE,HARNESS
(A) 7.5AX22 10AX4
1-82510-455-0
01
1
0610-
4
BOX ASM; FUSE,HARNESS
(B) 15AX25 25AX2
1-82510-602-0
01
1
0610-
4
BOX ASM; FUSE,HARNESS
(C) 15AX3
1-82510-638-0
01
1
0610-
5
FUSE; FACIA HARNESS
10A RED
5-82516-002-0
04
1
0610-
5
FUSE; FACIA HARNESS
15A BLUE
5-82516-003-0
28
1
0610-
5
FUSE; FACIA HARNESS
25A CLEAR
5-82516-005-0
02
1
0610-
5
FUSE; FACIA HARNESS
7.5A BROWN
8-94159-007-0
22
1
0610-
41
PULLER; FUSE
L=25.3 B=11.5
8-94121-482-0
01
1
0610-
62
DIODE; HARNESS
(A) BLACK 10P
1-82699-703-0
03
1
0610-
62
DIODE; HARNESS
(C) BLACK 3P-1.5A
8-94416-438-1
02
1
0610-
62
DIODE; HARNESS
(B) BLACK 2P-1.5A
8-94422-639-1
08
1
0610-
62
DIODE; HARNESS
(D) BLACK 3P-1.5A
8-94422-640-1
01
1
0610-0712
62
DIODE; HARNESS
(D) BLACK 3P-1.5A
8-94422-640-1
02
1
0801-
314
RESISTOR; HARNESS
(A) RESISTANCE NO.5 2K OHM
1-81515-025-0
01
1
0610-
314
RESISTOR; HARNESS
(B) BLUE
1-82691-204-0
02
1
0610-
431
CONNECTOR; JOINT
(B) 6P
1-82691-206-0
01
1
0610-
431
CONNECTOR; JOINT
(F) 10P GREEN
1-82698-579-0
03
1
0610-
431
CONNECTOR; JOINT
(C) 10P BLUE
1-82699-598-0
13
1
0610-
431
CONNECTOR; JOINT
(D) 10P GREEN
1-82699-599-0
03
1
0610-
431
CONNECTOR; JOINT
(A) 10P BROWN
1-82699-601-0
08
1
0610-
431
CONNECTOR; JOINT
(E) 10P
8-97077-943-0
01
1
0610-
431
CONNECTOR; JOINT
(G) 4P
8-97376-776-0
15
1
0610-
434
CONNECTOR; SHORT CIRCUIT
1-82691-051-0
01
1
0610-
467
HARNESS; FACIA
ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) FACE LIFT<6NL> (B)
8-97633-853-1
01
1
0906-
467
HARNESS; FACIA
FACE LIFT<6NL> (B)
8-98119-509-1
01
1
0806-0905
467
HARNESS; FACIA
FACE LIFT<6NL> EXC. ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) (B)
8-98119-509-1
01
1
0906-
467
HARNESS; FACIA
(A)
8-97611-863-2
01
1
0610-
467
HARNESS; FACIA
(B)
8-97611-865-5
01
1
0610-0805
467
HARNESS; FACIA
EXC. FACE LIFT<6NL> (B)
8-97611-865-5
01
1
0806-
264
262
265
6
276
218
218
280
6
467
419
450
450
419
6
637
466
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
6
HARNESS; FRAME
FACE LIFT<6NL> (A)
8-97628-305-1
01
1
0806-
6
HARNESS; FRAME
(A)
8-97611-792-5
01
1
0610-0805
6
HARNESS; FRAME
EXC. FACE LIFT<6NL> (A)
8-97611-792-5
01
1
0806-
6
HARNESS; FRAME
(B)
8-97614-331-1
01
1
0610-0806
6
HARNESS; FRAME
(B)
8-98122-930-0
01
1
0807-
218
CABLE; JUMPER,ABS
L=4000
1-82659-187-3
01
1
0610-
262
COVER; CONNECTOR BOX,FRT PNL
1-82699-582-1
01
1
0610-
264
NUT; CONNECTOR BOX
M6 FLANGE W/RUBBER
1-09984-180-0
04
1
0610-
265
BOX; CONN,FRT PNL
1-82699-581-3
01
1
0610-
276
COVER; BOX,FRAME HARNESS
1-82699-585-2
01
1
0610-
280
NUT; BOX ASM FIX
M6 FLANGE W/RUBBER
1-09984-180-0
02
1
0610-
419
BOLT; CAB EARTH
FACE LIFT<6NL> (B) M8X25 W/LK&PL WASHER
8-97087-203-0
01
1
0610-1201
419
BOLT; CAB EARTH
FACE LIFT<6NL> (B) M8X24 W/PL WASHER
8-98141-256-1
01
1
1202-
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
04
1
0806-0809
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
03
1
0810-1201
419
BOLT; CAB EARTH
EXC. FACE LIFT<6NL> (A) M8X14 W/PL WASHER
8-98164-837-0
04
1
1202-
419
BOLT; CAB EARTH
(A) M8X20 W/LK&PL WASHER
8-97086-825-0
02
1
0610-0809
419
BOLT; CAB EARTH
(A) M8X20 W/LK&PL WASHER
8-97086-825-0
03
1
0810-1201
419
BOLT; CAB EARTH
(A) M8X18.5 W/PL WASHER
8-98141-255-0
02
1
1202-
419
BOLT; CAB EARTH
(A) M8X16 W/LK&PL WASHER
8-97087-055-0
04
1
0610-0805
419
BOLT; CAB EARTH
FACE LIFT<6NL> (A) M8X16 W/LK&PL WASHER
8-97087-055-0
02
1
0806-1201
419
BOLT; CAB EARTH
FACE LIFT<6NL> (A) M8X14 W/PL WASHER
8-98164-837-0
03
1
1202-
450
WASHER; PL,CAB EARTH
ID=8.4
1-09503-264-0
04
1
0610-
466
HARNESS; BUMPER
8-97610-100-0
01
1
0610-
467
HARNESS; FACIA
ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) FACE LIFT<6NL> (B)
8-97633-853-1
01
1
0906-
467
HARNESS; FACIA
FACE LIFT<6NL> (B)
8-98119-509-1
01
1
0806-0905
467
HARNESS; FACIA
FACE LIFT<6NL> EXC. ECE R11; DOOR LATCHES AND DOOR RETENTION (VNT) (B)
8-98119-509-1
01
1
0906-
467
HARNESS; FACIA
(A)
8-97611-863-2
01
1
0610-
467
HARNESS; FACIA
(B)
8-97611-865-5
01
1
0610-0805
467
HARNESS; FACIA
EXC. FACE LIFT<6NL> (B)
8-97611-865-5
01
1
0806-
637
HARNESS; EXT,S/SENSOR
PTO CONTROL OPERATION CAB BACK<TBZ>
1-82675-934-0
01
1
0610-
Seçili parçaları sepete ekle
İpucu: çizimdeki balona veya tablodaki
Balon
sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
