◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ CXZ ▶ 10660 - CXZ RHD ▶ 2 - Clutch, Transmission, Trans Axle ▶ 2-30A - GEAR SHIFTER AND QUADRANT BOX ▶
2-30A — GEAR SHIFTER AND QUADRANT BOX (#2815) — 1340 parça

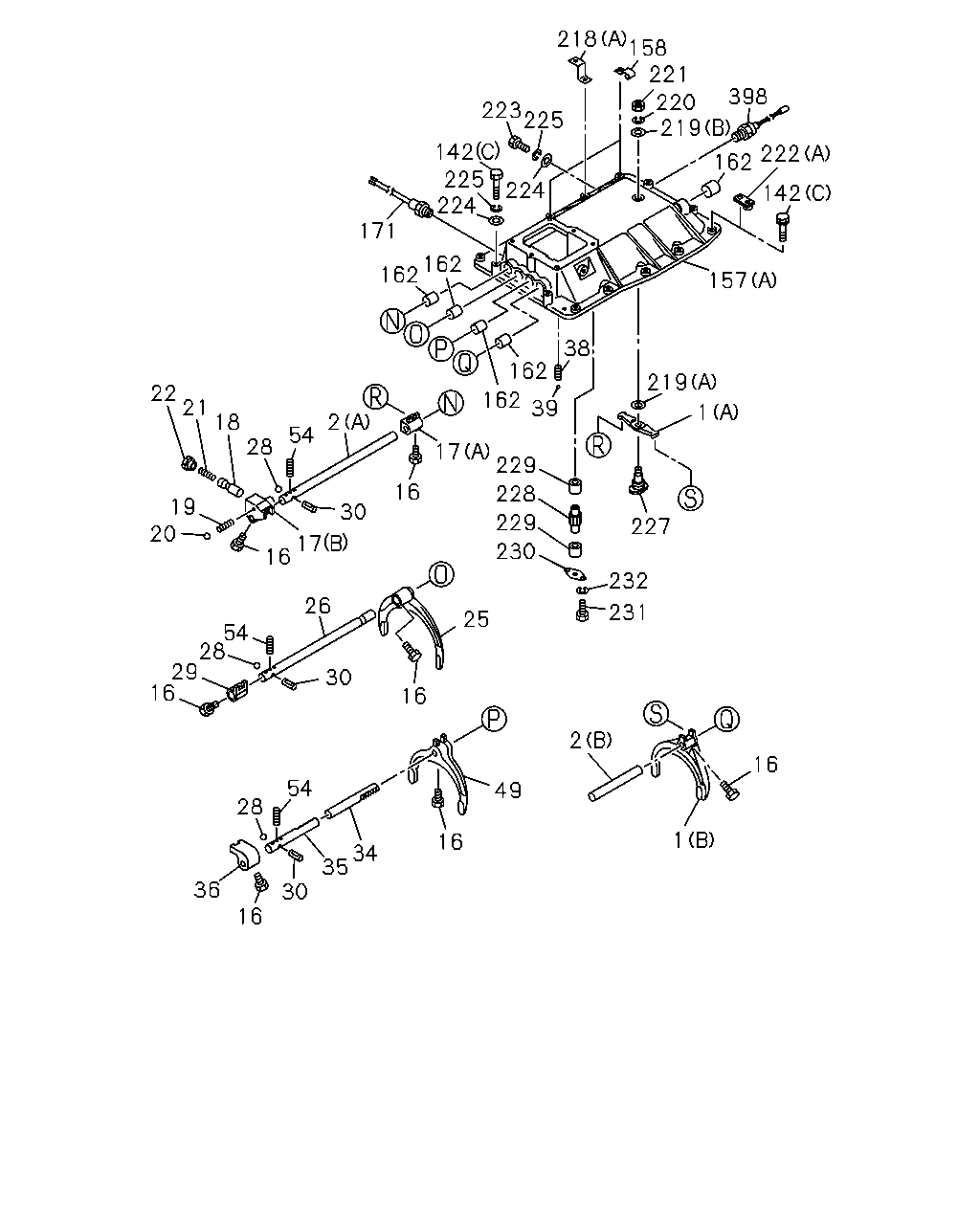

çizim 27605
218 158 221 220 398 223 225 219 162 222 142 142 225 224 224 162 162 171 157 38 219 1 39 162 162 2 17 54 28 18 21 22 19 20 16 17 30 16 229 228 229 230 227 232 231 25 16 26 30 54 28 29 16 28 54 34 35 30 16 36 1 49 16 2 16
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
1 ARM; SHIFT,1ST & REV
(B)
1-33511-166-2 01 1 9002- ● ● ●
1 ARM; SHIFT,1ST & REV
(A)
1-33511-082-0 01 1 9002- ● ● ● ● ●
1 ARM; SHIFT,1ST & REV
(B)
1-33511-175-1 01 1 9002- ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-324-0 01 1 9002-9010 ● ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-351-0 01 1 9011- ● ● ●
2 ROD; SHIFT,1ST & REV
(B)
1-33531-298-1 01 1 9002- ● ● ● ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-347-1 01 1 9002- ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 06 1 9002-9107 ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 06 1 9108-9512 ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 06 1 9601- ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 08 1 9002-9107 ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 08 1 9108-9512 ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 08 1 9601- ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 07 1 9002-9306 ●
17 BLOCK; SHIFT,1ST & REV
(A)
1-33511-038-2 01 1 9002- ● ● ● ● ●
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-371-1 01 1 9002- ● ●
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-298-3 01 1 9002- ● ● ●
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-034-1 01 1 9002- ● ●
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-022-1 01 1 9002- ● ● ●
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002- ● ● ● ● ●
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205 ● ●
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206- ● ●
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ● ● ●
21 SPRING; COIL COMP SLEEVE 1-09580-444-0 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-187-1 01 1 9002-9402 ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-481-0 01 1 9403- ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-184-1 01 1 9002- ● ●
26 ROD; SHIFT,2ND & 3RD 1-33531-325-0 01 1 9002- ● ● ●
26 ROD; SHIFT,2ND & 3RD 1-33531-330-1 01 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 03 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 04 1 9002- ● ● ● ● ● ●
29 BLOCK; SHIFT,2ND & 3RD 1-33511-364-1 01 1 9002- ● ●
29 BLOCK; SHIFT,2ND & 3RD 1-33511-376-1 01 1 9002- ● ● ●
30 PIN; INTER LK 9-33534-003-0 02 1 9002- ● ●
30 PIN; INTER LK 9-33534-003-0 03 1 9002- ● ● ● ● ● ●
34 ROD; SHIFT,4TH & 5TH ARM
L=160
1-33531-327-0 01 1 9002- ● ● ●
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-321-1 01 1 9002-9306 ●
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-331-1 01 1 9002- ●
35 ROD; SHIFT,4TH & 5TH BLOCK 1-33531-332-1 01 1 9002-9306 ●
36 BLOCK; SHIFT,4TH & 5TH 1-33511-367-1 01 1 9002-9306 ●
38 SPRING; DETENT 1-09580-379-0 03 1 9002- ● ●
38 SPRING; DETENT 1-09580-379-0 04 1 9002- ● ● ● ● ● ●
39 BALL; DETENT 1-09843-012-0 03 1 9002- ● ●
39 BALL; DETENT 1-09843-012-0 04 1 9002- ● ● ● ● ● ●
49 ARM; SHIFT,4TH & 5TH 1-33511-365-1 01 1 9002- ●
49 ARM; SHIFT,4TH & 5TH 1-33511-368-1 01 1 9002- ● ●
49 ARM; SHIFT,4TH & 5TH 1-33511-194-1 01 1 9002-9306 ●
49 ARM; SHIFT,4TH & 5TH 1-33511-369-1 01 1 9002- ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 04 1 9002-9306 ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002- ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206- ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307- ● ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9108 ● ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9109-9306 ● ● ● ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307- ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
6RB1 STD ENG(07L) ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9004-9306 ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307- ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307- ● ●
162 COVER; SHIFT ROD,QUAD BOX
OD=24 L=31
9-33545-011-1 05 1 9002- ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509 ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510- ● ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002- ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307- ● ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002- ● ● ●
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002- ● ● ● ● ● ● ● ●
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206- ● ● ● ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9002-9306 ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-9306 ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9307- ● ● ●
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002- ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-9306 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9307- ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205 ● ● ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002- ● ● ● ● ● ● ● ●
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002- ● ● ● ● ● ● ● ●
228 PINION; 4TH & 5TH SHIFT 1-33539-019-0 01 1 9002-9306 ●
229 BEARING; NEEDLE,PINION 1-09811-202-0 02 1 9002-9306 ●
230 COVER; BRG,PINION 1-33539-018-0 01 1 9002-9306 ●
231 BOLT; BRG COVER,PINION
M8X20
1-09050-005-1 02 1 9007-9306 ●
232 WASHER; LK,BRG COVER
ID=8.2
9-09150-508-0 02 1 9002-9306 ●
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306 ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307- ● ● ●
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306 ● ● ●
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307- ● ● ●

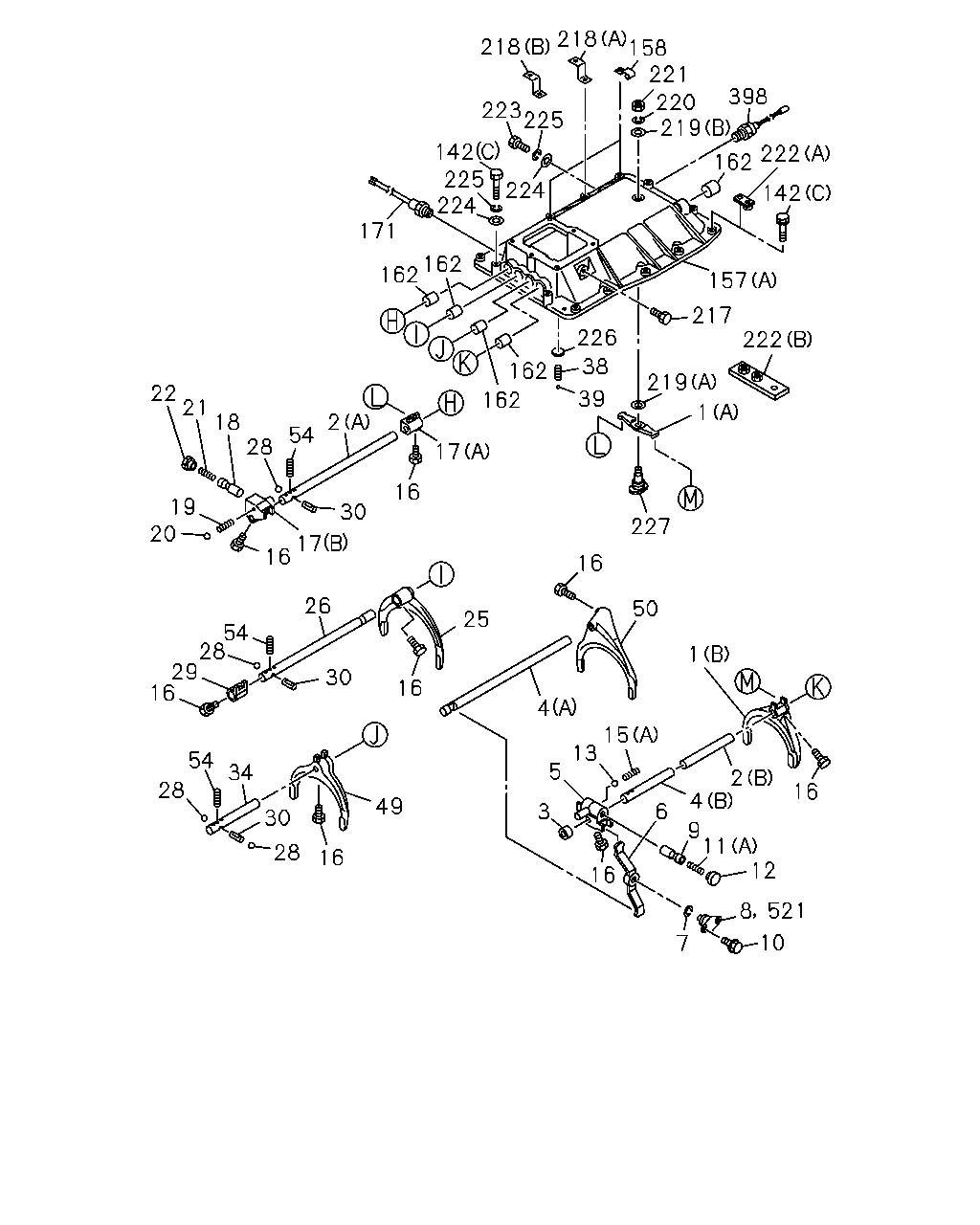

çizim 27658
218 218 158 221 220 398 219 222 162 223 225 142 225 224 224 171 162 162 157 217 222 142 226 38 162 162 39 219 1 227 16 17 16 2 54 30 17 16 26 28 18 21 22 19 20 54 28 29 16 54 34 28 30 49 16 28 25 16 30 4 5 13 15 1 50 2 16 9 4 6 3 16 7 11 12 8 521 10
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
1 ARM; SHIFT,1ST & REV
(B)
1-33511-166-2 01 1 9002- ● ● ●
1 ARM; SHIFT,1ST & REV
(A)
1-33511-082-0 01 1 9002- ● ● ● ● ●
1 ARM; SHIFT,1ST & REV
(B)
1-33511-175-1 01 1 9002- ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-324-0 01 1 9002-9010 ● ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-351-0 01 1 9011- ● ● ●
2 ROD; SHIFT,1ST & REV
(B)
1-33531-298-1 01 1 9002- ● ● ● ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-347-1 01 1 9002- ● ●
3 STOPPER; 6TH SHIFT ROD 9-33537-018-0 01 1 9002- ● ● ●
4 ROD; SHIFT,6TH
(A) L=435.5
1-33531-300-0 01 1 9002- ● ●
4 ROD; SHIFT,6TH
(B)
1-33531-328-1 01 1 9002- ● ● ●
4 ROD; SHIFT,6TH
(A)
1-33531-310-1 01 1 9002- ●
5 BLOCK; SHIFT,6TH 1-33511-372-2 01 1 9002- ● ● ●
6 LEVER; RELAY 9-33511-402-1 01 1 9002- ● ● ●
6 LEVER; RELAY 1-33511-233-1 01 1 9002- ● ●
7 GASKET; SPINDLE
ALSO INCLUDED IN GASKET SET(M/T). ID=24.4 ID=24.4
1-09623-183-0 01 1 9002- ● ● ● ● ●
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9002-9306 ● ● ● ● ●
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9307- ● ●
9 SLEEVE; 6TH,SHIFT BLOCK 1-33516-022-1 01 1 9002- ● ● ●
10 BOLT; SPINDLE
M10X25 W/LK WASHER
9-01931-025-0 02 1 9002-9002 ● ● ● ● ●
10 BOLT; SPINDLE
M10X25 W/LK WASHER
0-50051-025-0 02 1 9003-9203 ● ● ● ● ●
10 BOLT; SPINDLE
M10X22
1-09033-005-0 02 1 9204-9205 ● ● ● ● ●
10 BOLT; SPINDLE
M10X20
1-09044-078-0 02 1 9206- ● ● ● ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(A)
9-09941-160-0 01 1 9002- ● ● ● ● ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-420-0 01 1 9002-9004 ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9002-9004 ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9005- ● ● ●
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ●
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
13 BALL; LK,SHIFT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ●
15 SPRING; LK,SHIFT SLEEVE
(A)
9-09941-007-0 01 1 9002- ● ● ● ● ● ●
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-438-0 01 1 9002- ●
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9002- ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 06 1 9002-9107 ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 06 1 9108-9512 ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 06 1 9601- ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 08 1 9002-9107 ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 08 1 9108-9512 ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 08 1 9601- ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 07 1 9002-9306 ●
17 BLOCK; SHIFT,1ST & REV
(A)
1-33511-038-2 01 1 9002- ● ● ● ● ●
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-371-1 01 1 9002- ● ●
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-298-3 01 1 9002- ● ● ●
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-034-1 01 1 9002- ● ●
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-022-1 01 1 9002- ● ● ●
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002- ● ● ● ● ●
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205 ● ●
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206- ● ●
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ● ● ●
21 SPRING; COIL COMP SLEEVE 1-09580-444-0 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-187-1 01 1 9002-9402 ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-481-0 01 1 9403- ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-184-1 01 1 9002- ● ●
26 ROD; SHIFT,2ND & 3RD 1-33531-325-0 01 1 9002- ● ● ●
26 ROD; SHIFT,2ND & 3RD 1-33531-330-1 01 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 03 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 04 1 9002- ● ● ● ● ● ●
29 BLOCK; SHIFT,2ND & 3RD 1-33511-364-1 01 1 9002- ● ●
29 BLOCK; SHIFT,2ND & 3RD 1-33511-376-1 01 1 9002- ● ● ●
30 PIN; INTER LK 9-33534-003-0 02 1 9002- ● ●
30 PIN; INTER LK 9-33534-003-0 03 1 9002- ● ● ● ● ● ●
34 ROD; SHIFT,4TH & 5TH ARM
L=160
1-33531-327-0 01 1 9002- ● ● ●
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-321-1 01 1 9002-9306 ●
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-331-1 01 1 9002- ●
38 SPRING; DETENT 1-09580-379-0 03 1 9002- ● ●
38 SPRING; DETENT 1-09580-379-0 04 1 9002- ● ● ● ● ● ●
39 BALL; DETENT 1-09843-012-0 03 1 9002- ● ●
39 BALL; DETENT 1-09843-012-0 04 1 9002- ● ● ● ● ● ●
49 ARM; SHIFT,4TH & 5TH 1-33511-365-1 01 1 9002- ●
49 ARM; SHIFT,4TH & 5TH 1-33511-368-1 01 1 9002- ● ●
49 ARM; SHIFT,4TH & 5TH 1-33511-194-1 01 1 9002-9306 ●
49 ARM; SHIFT,4TH & 5TH 1-33511-369-1 01 1 9002- ●
50 ARM; SHIFT,6TH 1-33511-185-3 01 1 9002- ● ● ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 04 1 9002-9306 ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002- ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206- ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307- ● ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9108 ● ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9109-9306 ● ● ● ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307- ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
6RB1 STD ENG(07L) ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9004-9306 ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307- ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307- ● ●
162 COVER; SHIFT ROD,QUAD BOX
OD=24 L=31
9-33545-011-1 05 1 9002- ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509 ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510- ● ● ● ● ● ●
217 SCREW; SET,6TH SHIFT BLOCK
M8X12.5
9-09814-533-0 01 1 9002- ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002- ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307- ● ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002- ● ● ●
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002- ● ● ● ● ● ● ● ●
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206- ● ● ● ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9002-9306 ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-9306 ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9307- ● ● ●
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002- ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-9306 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9307- ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205 ● ● ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002- ● ● ● ● ● ● ● ●
226 SPRING; REV INHIBITOR 1-33549-072-0 03 1 9002- ●
226 SPRING; REV INHIBITOR 1-33549-072-0 04 1 9002- ● ●
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002- ● ● ● ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306 ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307- ● ● ●
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306 ● ● ●
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307- ● ● ●
521 SPINDLE; 6TH 1-33519-008-1 01 1 9307- ● ●

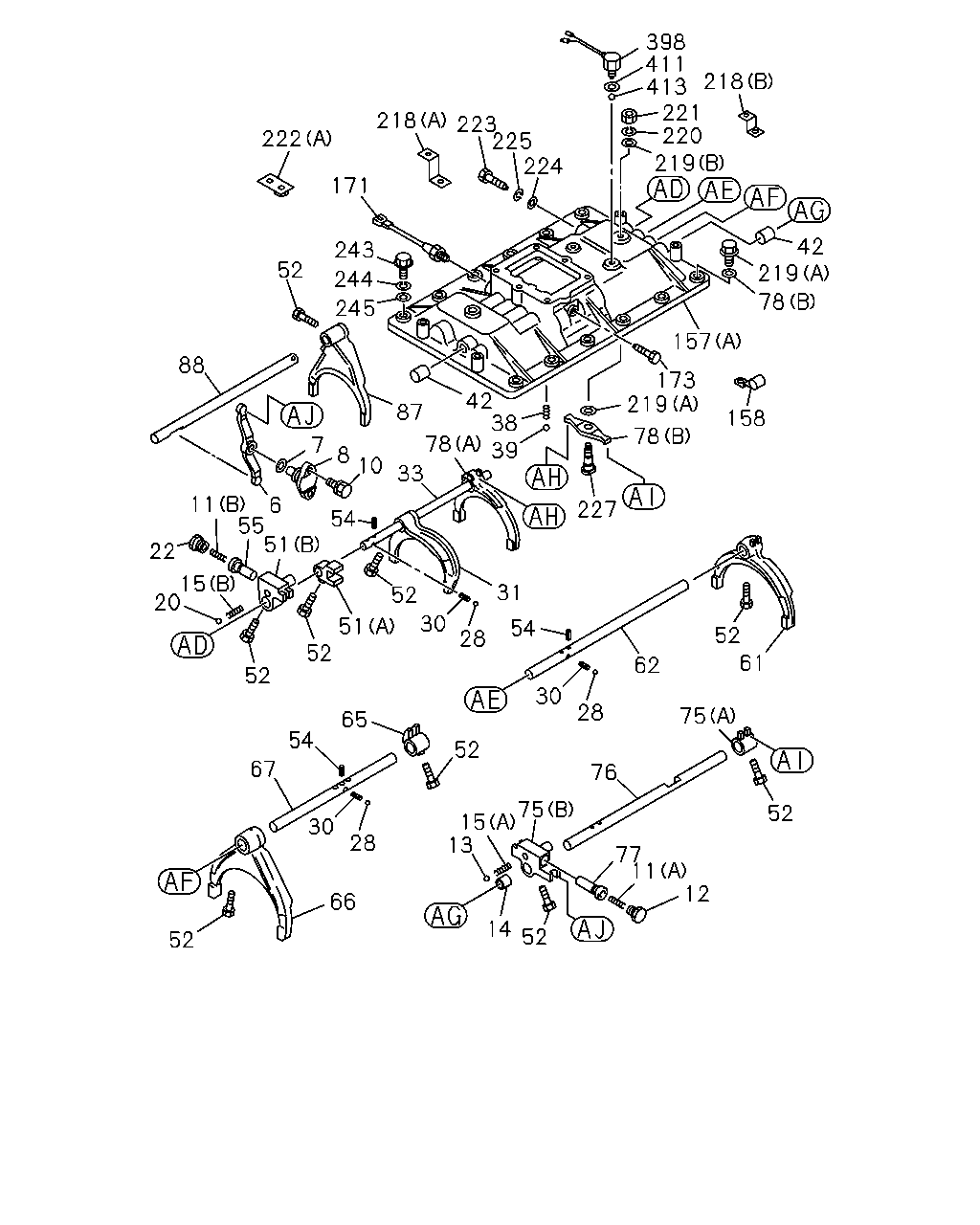

çizim 28076
222 218 223 398 411 218 413 221 220 219 225 224 171 243 52 244 245 88 7 8 10 33 11 22 87 42 78 38 39 219 173 157 158 42 219 78 78 227 31 51 52 54 6 55 51 15 20 52 52 30 28 62 52 61 30 54 65 54 67 30 28 66 52 13 15 76 28 75 52 77 75 11 12 14 52 52
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
6 LEVER; RELAY 9-33511-402-1 01 1 9002- ● ● ●
6 LEVER; RELAY 1-33511-233-1 01 1 9002- ● ●
7 GASKET; SPINDLE
ALSO INCLUDED IN GASKET SET(M/T). ID=24.4 ID=24.4
1-09623-183-0 01 1 9002- ● ● ● ● ●
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9002-9306 ● ● ● ● ●
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9307- ● ●
10 BOLT; SPINDLE
M10X25 W/LK WASHER
9-01931-025-0 02 1 9002-9002 ● ● ● ● ●
10 BOLT; SPINDLE
M10X25 W/LK WASHER
0-50051-025-0 02 1 9003-9203 ● ● ● ● ●
10 BOLT; SPINDLE
M10X22
1-09033-005-0 02 1 9204-9205 ● ● ● ● ●
10 BOLT; SPINDLE
M10X20
1-09044-078-0 02 1 9206- ● ● ● ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(A)
9-09941-160-0 01 1 9002- ● ● ● ● ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-420-0 01 1 9002-9004 ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9002-9004 ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9005- ● ● ●
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ●
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
13 BALL; LK,SHIFT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ●
14 STOPPER; SHIFT ROD,7TH TO RR 1-33537-019-0 01 1 9002- ● ●
15 SPRING; LK,SHIFT SLEEVE
(A)
9-09941-007-0 01 1 9002- ● ● ● ● ● ●
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-438-0 01 1 9002- ●
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9002- ● ●
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
28 BALL; INTER LK 9-00097-501-0 03 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 04 1 9002- ● ● ● ● ● ●
30 PIN; INTER LK 9-33534-003-0 02 1 9002- ● ●
30 PIN; INTER LK 9-33534-003-0 03 1 9002- ● ● ● ● ● ●
31 ARM; SHIFT,LOW & 2ND 1-33511-295-1 01 1 9002-9306 ●
31 ARM; SHIFT,LOW & 2ND 1-33511-386-1 01 1 9307- ●
31 ARM; SHIFT,LOW & 2ND 1-33511-291-1 01 1 9002- ● ●
33 ROD; SHIFT,LOW & 2ND 1-33531-296-1 01 1 9002- ●
33 ROD; SHIFT,LOW & 2ND 1-33531-293-1 01 1 9002-9010 ● ●
33 ROD; SHIFT,LOW & 2ND 1-33531-352-0 01 1 9011- ● ●
38 SPRING; DETENT 1-09580-379-0 03 1 9002- ● ●
38 SPRING; DETENT 1-09580-379-0 04 1 9002- ● ● ● ● ● ●
39 BALL; DETENT 1-09843-012-0 03 1 9002- ● ●
39 BALL; DETENT 1-09843-012-0 04 1 9002- ● ● ● ● ● ●
42 CAP; QUAD BOX
OD=24 L=31
9-33545-011-1 07 1 9002- ● ● ●
51 BLOCK; SHIFT,1ST & 2ND 1-33511-286-1 01 1 9002- ●
51 BLOCK; SHIFT,1ST & 2ND
(A)
1-33511-256-2 01 1 9002- ● ●
51 BLOCK; SHIFT,1ST & 2ND
(B)
1-33511-298-3 01 1 9002- ● ●
52 BOLT; SHIFT ARM
M12X20
1-09052-025-0 09 1 9002-9107 ● ● ●
52 BOLT; SHIFT ARM
M12X20
1-09052-032-1 09 1 9108-9512 ● ● ●
52 BOLT; SHIFT ARM
M12X20
1-09052-039-0 09 1 9601- ● ● ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 04 1 9002-9306 ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002- ● ● ● ● ● ● ●
55 SLEEVE; 1ST & 2ND 1-33516-022-1 01 1 9002- ● ●
61 ARM; SHIFT,3RD & 4TH 1-33511-315-1 01 1 9002- ●
61 ARM; SHIFT,3RD & 4TH 1-33511-314-2 01 1 9002- ● ●
62 ROD; SHIFT,3RD & 4TH 1-33531-290-1 01 1 9002- ● ● ●
65 BLOCK ASM; SHIFT,5TH & 6TH
(A)
1-33511-256-2 01 1 9002- ●
65 BLOCK ASM; SHIFT,5TH & 6TH
(B)
1-33511-293-2 01 1 9002- ●
65 BLOCK ASM; SHIFT,5TH & 6TH 1-33511-286-1 01 1 9002- ● ●
66 ARM; SHIFT,5TH & 6TH 1-33511-297-1 01 1 9002- ●
66 ARM; SHIFT,5TH & 6TH 1-33511-273-1 01 1 9002- ● ●
67 ROD; SHIFT,5TH & 6TH 1-33531-297-1 01 1 9002- ●
67 ROD; SHIFT,5TH & 6TH
L=321
1-33531-291-1 01 1 9002- ● ●
75 BLOCK ASM; SHIFT,REV & 7TH
(A)
1-33511-236-1 01 1 9002- ● ●
75 BLOCK ASM; SHIFT,REV & 7TH
(B)
1-33511-300-3 01 1 9002- ● ●
76 ROD; SHIFT,REV & 7TH BLOCK 1-33531-294-1 01 1 9002- ● ●
77 SLEEVE; REV & 7TH 1-33516-022-1 01 1 9002- ● ●
78 ARM; SHIFT,REV
(A)
1-33511-245-1 01 1 9002- ●
78 ARM; SHIFT,REV
(B)
1-33511-082-0 01 1 9002- ● ● ●
78 ARM; SHIFT,REV
(A)
1-33511-313-1 01 1 9002- ● ●
87 ARM; SHIFT,7TH 1-33511-275-1 01 1 9002- ● ●
88 ROD; SHIFT,REV & 7TH ARM 1-33531-285-0 01 1 9002- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS

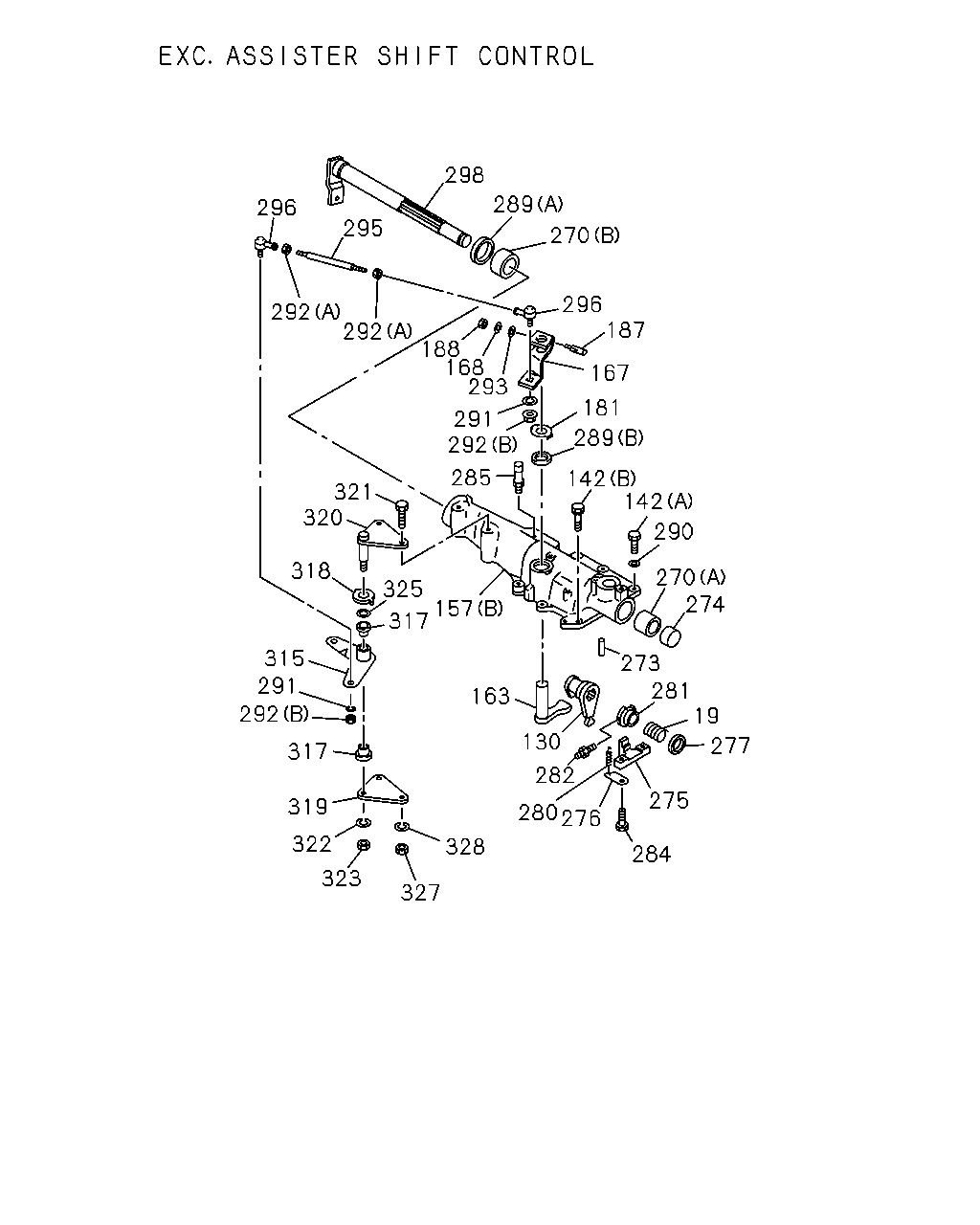

EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9108 ● ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9109-9306 ● ● ● ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307- ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
6RB1 STD ENG(07L) ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9004-9306 ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307- ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307- ● ●
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509 ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510- ● ● ● ● ● ●
173 SCREW; SET,7TH TO REV 1-09000-446-0 01 1 9002- ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002- ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307- ● ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002- ● ● ●
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002- ● ● ● ● ● ● ● ●
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206- ● ● ● ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9002-9306 ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-9306 ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9307- ● ● ●
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002- ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-9306 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9307- ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205 ● ● ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002- ● ● ● ● ● ● ● ●
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002- ● ● ● ● ● ● ● ●
243 BOLT; COVER
M6X10
9-02050-610-0 01 1 9002-9005 ● ● ●
243 BOLT; COVER
M6X10
0-20800-610-0 01 1 9006-9205 ● ● ●
243 BOLT; COVER
M6X10 FLANGE
0-28080-610-0 01 1 9206- ● ● ●
244 WASHER; LK,COVER
ID=6.1
9-09150-506-0 01 1 9002-9205 ● ● ●
245 WASHER; PL,COVER
ID=6.4 OD=14
9-09160-606-0 01 1 9002-9205 ● ● ●
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306 ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307- ● ● ●
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306 ● ● ●
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307- ● ● ●
411 GASKET; REV LAMP SW
ALSO INCLUDED IN GASKET SET(M/T). ID=14
9-09920-393-0 01 1 9002-9208 ● ● ●
411 GASKET; REV LAMP SW
ALSO INCLUDED IN GASKET SET(M/T). ID=14.2
8-94462-114-0 01 1 9209- ● ● ●
413 BALL; BACK SW 9-00097-013-0 01 1 9002- ● ● ●

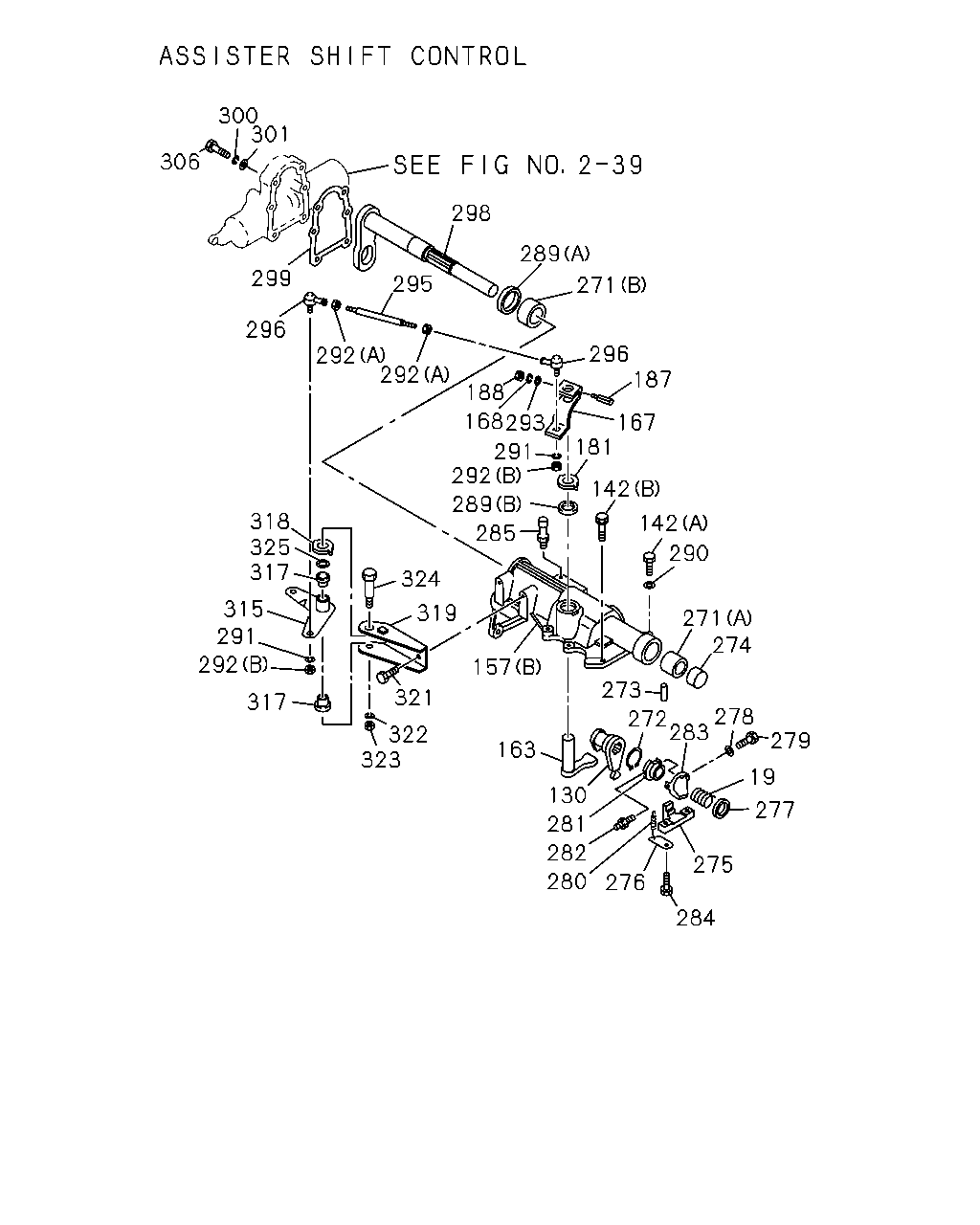

çizim 28437
300 306 299 295 296 301 298 289 271 296 187 167 188 293 181 168 292 289 142 142 285 290 271 274 278 279 273 272 283 19 277 130 281 282 280 276 275 284 163 157 321 324 319 318 325 317 315 291 292 317 322 323 292 292 291
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002- ● ● ● ● ●
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205 ● ●
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206- ● ●
130 LEVER; SHIFT,INTERNAL 1-33521-119-0 01 1 9002- ● ● ● ● ●
130 LEVER; SHIFT,INTERNAL 1-33521-103-1 01 1 9002- ● ●
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-103-1 01 1 9002- ●
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9002-9401 ●
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-125-0 01 1 9402- ●
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206- ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307- ● ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
163 LEVER; SELECT,INTERNAL 1-33522-041-3 01 1 9002- ● ● ● ● ● ● ● ●
167 LEVER; SELECT,EXTERNAL 1-33521-079-0 01 1 9002- ● ● ● ●
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9002- ●
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9002- ● ● ●
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9002- ●
167 LEVER; SELECT,EXTERNAL
8PD1 STD ENG(38L),10PD1 STD ENG(40L)
1-33521-096-1 01 1 9002- ● ● ●
168 WASHER; LK,SELECT LEVER
ID=8.2
9-09150-508-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
181 WASHER; PL,SELECT LEVER
OD=40
1-09532-008-0 01 1 9002- ● ● ● ● ● ● ● ●
187 BOLT; SELECT LEVER
M8X42
1-33659-045-0 01 1 9002- ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8
9-09110-408-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8 FLANGE
0-91150-208-0 01 1 9206-9304 ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8 FLANGE
1-09440-049-0 01 1 9305- ● ● ● ● ● ● ● ●
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (A) ID=20 OD=23
1-33549-016-0 01 1 9002- ● ●
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (B) ID=28 OD=32
1-33549-104-0 01 1 9002- ● ●
272 RING; SNAP,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-09588-175-0 01 1 9002- ● ●
273 PIN; SPR,STOPPER 1-09748-016-0 01 1 9002- ● ● ● ● ● ● ● ●
274 COVER; SHAFT,QUAD BOX 9-33545-017-1 01 1 9002- ● ● ● ● ● ● ● ●
275 BLOCK; OBSTRUCT,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-33529-031-1 01 1 9002- ●
275 BLOCK; OBSTRUCT,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33529-027-0 01 1 9002- ●
275 BLOCK; OBSTRUCT,QUAD BOX 1-33529-027-0 01 1 9002- ●
276 PLATE; SPRING RET 1-33529-010-0 01 1 9002- ● ●
277 PLATE; SPRING SEAT 1-33529-009-0 01 1 9002- ● ●
278 WASHER; LK,STOPPER
ASSISTER SHIFT CONTROL<WX8> ID=5.1
9-09150-505-0 01 1 9002-9111 ●
279 BOLT; STOPPER
ASSISTER SHIFT CONTROL<WX8> M5X8
9-92050-508-0 01 1 9002-9005 ●
279 BOLT; STOPPER
ASSISTER SHIFT CONTROL<WX8> M5X8
0-20800-508-0 01 1 9006- ●
280 SPRING; COIL TENSION
ASSISTER SHIFT CONTROL<WX8>
1-09583-285-0 01 1 9002- ●
280 SPRING; COIL TENSION
EXC. ASSISTER SHIFT CONTROL<WX8>
1-09583-255-0 01 1 9002- ●
280 SPRING; COIL TENSION 1-09583-255-0 01 1 9002- ●
281 PLATE; OBSTRUCT,QUAD BOX 1-33529-030-1 01 1 9002- ● ●
282 BOLT; SPRING REAMER 1-33529-024-0 01 1 9002- ● ●
283 STOPPER; SHIFT SHAFT
ASSISTER SHIFT CONTROL<WX8>
1-33529-032-0 01 1 9002- ●
284 BOLT; REAMER,QUAD BOX 1-09040-075-1 02 1 9002- ● ●
285 BREATHER; AIR,QUAD BOX 1-33149-005-0 01 1 9002-9008 ● ● ● ● ● ● ● ●
285 BREATHER; AIR,QUAD BOX 1-33149-008-0 01 1 9009- ● ● ● ● ● ● ● ●
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (A) OD=41
1-09625-334-0 01 1 9002- ● ● ● ● ● ● ● ●
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (B) OD=30
1-09625-386-0 01 1 9002- ● ● ● ● ● ● ● ●
290 WASHER; PL,QUAD BOX
ID=10.5 OD=18
9-09160-510-0 02 1 9002-9205 ● ● ● ● ● ● ● ●
291 WASHER; LK,LINK ROD
ID=8.2
9-09150-508-0 02 1 9002-9205 ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(B) M8 FLANGE
0-91150-208-0 02 1 9002-9301 ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9302- ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(A) M8
9-09111-408-0 02 1 9002- ● ● ● ● ● ● ● ●
293 WASHER; PL,TAPER BOLT
ID=8.4 OD=22
9-09160-708-0 01 1 9002- ● ● ● ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9002-9306 ● ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9307-9510 ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 9-08400-815-0 01 1 9511- ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9002-9306 ● ●
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9307-9402 ●
295 ROD; LINK,RELAY LEVER
L=130
1-09765-262-0 01 1 9403- ●
296 ROD END
L=48
1-09760-038-1 02 1 9002- ● ● ● ● ● ● ● ●
298 SHAFT; SHIFT LEVER 1-33522-058-1 01 1 9002- ● ● ● ●
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-058-1 01 1 9002- ●
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9002- ● ●
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9002- ● ●
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9002- ●
299 GASKET; QUAD BOX TO POWER ASSISTOR
ALSO INCLUDED IN GASKET SET(M/T). ASSISTER SHIFT CONTROL<WX8>
1-33542-032-0 01 1 9002-9406 ● ●
300 WASHER; LK,SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> ID=10.2
9-09150-510-0 06 1 9002-9205 ● ●
301 WASHER; PL,SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> ID=10.5 OD=18
9-09160-510-0 06 1 9002-9205 ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
1-09040-062-1 02 1 9002-9205 ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X82
1-09040-092-1 02 1 9206-9406 ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X50
9-01656-050-0 02 1 9002-9004 ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X50
0-16806-050-0 02 1 9005-9205 ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X45 FLANGE
0-28181-045-0 02 1 9206- ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
9-01656-085-0 02 1 9002-9004 ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
0-16806-085-0 02 1 9005-9205 ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X80 FLANGE
0-28181-080-0 02 1 9206-9406 ● ●
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X80 FLANGE
0-28181-080-0 04 1 9407- ● ●
315 LEVER; SELECT
6RB1 STD ENG(07L)
1-33651-524-0 01 1 9307- ●
315 LEVER; SELECT 1-33651-524-0 01 1 9307- ●
315 LEVER; SELECT
8PD1 STD ENG(38L)
1-33651-523-0 01 1 9307- ●
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9307- ●
315 LEVER; SELECT 1-33651-524-0 01 1 9002-9306 ● ● ●
315 LEVER; SELECT 1-33651-523-0 01 1 9002-9306 ●
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9002-9306 ●
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9002- ● ●
315 LEVER; SELECT
6RB1 STD ENG(07L)
1-33651-416-0 01 1 9002- ● ● ●
315 LEVER; SELECT
8PD1 STD ENG(38L),10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-417-0 01 1 9002- ● ● ●
317 BUSHING; LEVER
ID=16 OD=18 H=16
1-09503-151-0 02 1 9002- ● ● ● ● ● ● ● ●
318 WASHER; WAVE 9-09855-315-0 01 1 9002- ● ● ● ● ● ● ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-454-0 01 1 9307- ●
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9307- ●
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9002-9306 ● ● ●
319 BRACKET; SELECT LEVER
8PD1 STD ENG(38L),10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9307- ● ● ● ● ●
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9002-9306 ● ● ● ●
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9002- ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-196-0 01 1 9002-9412 ● ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-196-0 01 1 9501- ● ● ●
321 BOLT; BRKT,RELAY LEVER
M10X80
9-01056-080-0 02 1 9002-9004 ● ● ● ● ● ●
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
9-01056-080-0 02 1 9002-9004 ● ●
321 BOLT; BRKT,RELAY LEVER
M10X80
0-10806-080-0 02 1 9005- ● ● ● ● ● ●
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9005- ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
9-01931-025-0 02 1 9002-9002 ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
0-50051-025-0 02 1 9003-9205 ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9206- ● ●
322 WASHER; LK
ID=10.2
9-09150-510-0 01 1 9002- ● ● ● ● ● ● ● ●
323 NUT; LK,SELECT LEVER
M10
9-09110-410-0 01 1 9002- ● ● ● ● ● ● ● ●
324 BOLT; SHAFT
ASSISTER SHIFT CONTROL<WX8> L=61
1-33619-126-2 01 1 9002- ● ●
325 SHIM; LEVER 1-33659-096-0 01 1 9002- ● ● ● ● ● ● ● ●

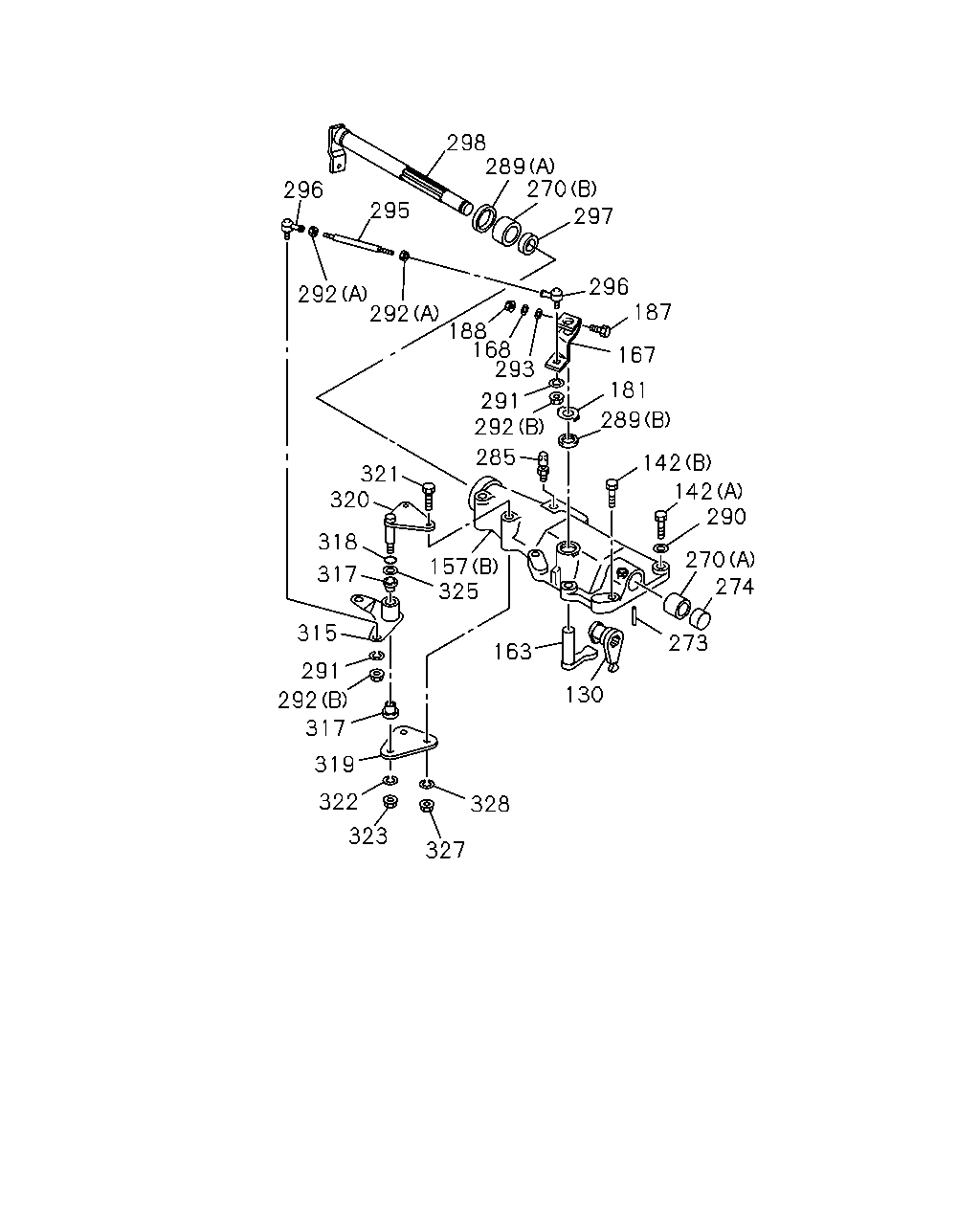

çizim 28737
296 295 298 289 270 296 187 167 181 289 142 142 290 270 274 273 281 19 277 163 130 282 280 276 275 284 328 327 323 322 319 317 292 291 315 317 325 157 321 320 318 292 292 188 168 291 292 285
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002- ● ● ● ● ●
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205 ● ●
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206- ● ●
130 LEVER; SHIFT,INTERNAL 1-33521-119-0 01 1 9002- ● ● ● ● ●
130 LEVER; SHIFT,INTERNAL 1-33521-103-1 01 1 9002- ● ●
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-103-1 01 1 9002- ●
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9002-9401 ●
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-125-0 01 1 9402- ●
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206- ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307- ● ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
163 LEVER; SELECT,INTERNAL 1-33522-041-3 01 1 9002- ● ● ● ● ● ● ● ●
167 LEVER; SELECT,EXTERNAL 1-33521-079-0 01 1 9002- ● ● ● ●
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9002- ●
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9002- ● ● ●
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9002- ●
167 LEVER; SELECT,EXTERNAL
8PD1 STD ENG(38L),10PD1 STD ENG(40L)
1-33521-096-1 01 1 9002- ● ● ●
168 WASHER; LK,SELECT LEVER
ID=8.2
9-09150-508-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
181 WASHER; PL,SELECT LEVER
OD=40
1-09532-008-0 01 1 9002- ● ● ● ● ● ● ● ●
187 BOLT; SELECT LEVER
M8X42
1-33659-045-0 01 1 9002- ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8
9-09110-408-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8 FLANGE
0-91150-208-0 01 1 9206-9304 ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8 FLANGE
1-09440-049-0 01 1 9305- ● ● ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
(A) NTN
1-09811-006-0 01 1 9002-9412 ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (A) NTN
1-09811-006-0 01 1 9002-9412 ● ●
270 BEARING; NEEDLE,QUAD BOX
(A) NTN
1-09811-006-0 01 1 9501- ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
(A) NSK
1-09811-057-0 01 1 9002-9412 ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (A) NSK
1-09811-057-0 01 1 9002-9412 ● ●
270 BEARING; NEEDLE,QUAD BOX
(A) NSK
1-09811-057-0 01 1 9501- ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
(B) NTN
1-09811-260-0 01 1 9002-9412 ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (B) NTN
1-09811-260-0 01 1 9002-9412 ● ●
270 BEARING; NEEDLE,QUAD BOX
(B) NTN
1-09811-260-0 01 1 9501- ● ● ● ● ● ●
273 PIN; SPR,STOPPER 1-09748-016-0 01 1 9002- ● ● ● ● ● ● ● ●
274 COVER; SHAFT,QUAD BOX 9-33545-017-1 01 1 9002- ● ● ● ● ● ● ● ●
275 BLOCK; OBSTRUCT,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-33529-031-1 01 1 9002- ●
275 BLOCK; OBSTRUCT,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33529-027-0 01 1 9002- ●
275 BLOCK; OBSTRUCT,QUAD BOX 1-33529-027-0 01 1 9002- ●
276 PLATE; SPRING RET 1-33529-010-0 01 1 9002- ● ●
277 PLATE; SPRING SEAT 1-33529-009-0 01 1 9002- ● ●
280 SPRING; COIL TENSION
ASSISTER SHIFT CONTROL<WX8>
1-09583-285-0 01 1 9002- ●
280 SPRING; COIL TENSION
EXC. ASSISTER SHIFT CONTROL<WX8>
1-09583-255-0 01 1 9002- ●
280 SPRING; COIL TENSION 1-09583-255-0 01 1 9002- ●
281 PLATE; OBSTRUCT,QUAD BOX 1-33529-030-1 01 1 9002- ● ●
282 BOLT; SPRING REAMER 1-33529-024-0 01 1 9002- ● ●
284 BOLT; REAMER,QUAD BOX 1-09040-075-1 02 1 9002- ● ●
285 BREATHER; AIR,QUAD BOX 1-33149-005-0 01 1 9002-9008 ● ● ● ● ● ● ● ●
285 BREATHER; AIR,QUAD BOX 1-33149-008-0 01 1 9009- ● ● ● ● ● ● ● ●
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (A) OD=41
1-09625-334-0 01 1 9002- ● ● ● ● ● ● ● ●
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (B) OD=30
1-09625-386-0 01 1 9002- ● ● ● ● ● ● ● ●
290 WASHER; PL,QUAD BOX
ID=10.5 OD=18
9-09160-510-0 02 1 9002-9205 ● ● ● ● ● ● ● ●
291 WASHER; LK,LINK ROD
ID=8.2
9-09150-508-0 02 1 9002-9205 ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(B) M8 FLANGE
0-91150-208-0 02 1 9002-9301 ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9302- ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(A) M8
9-09111-408-0 02 1 9002- ● ● ● ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9002-9306 ● ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9307-9510 ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 9-08400-815-0 01 1 9511- ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9002-9306 ● ●
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9307-9402 ●
295 ROD; LINK,RELAY LEVER
L=130
1-09765-262-0 01 1 9403- ●
296 ROD END
L=48
1-09760-038-1 02 1 9002- ● ● ● ● ● ● ● ●
298 SHAFT; SHIFT LEVER 1-33522-058-1 01 1 9002- ● ● ● ●
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-058-1 01 1 9002- ●
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9002- ● ●
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9002- ● ●
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9002- ●
315 LEVER; SELECT
6RB1 STD ENG(07L)
1-33651-524-0 01 1 9307- ●
315 LEVER; SELECT 1-33651-524-0 01 1 9307- ●
315 LEVER; SELECT
8PD1 STD ENG(38L)
1-33651-523-0 01 1 9307- ●
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9307- ●
315 LEVER; SELECT 1-33651-524-0 01 1 9002-9306 ● ● ●
315 LEVER; SELECT 1-33651-523-0 01 1 9002-9306 ●
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9002-9306 ●
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9002- ● ●
315 LEVER; SELECT
6RB1 STD ENG(07L)
1-33651-416-0 01 1 9002- ● ● ●
315 LEVER; SELECT
8PD1 STD ENG(38L),10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-417-0 01 1 9002- ● ● ●
317 BUSHING; LEVER
ID=16 OD=18 H=16
1-09503-151-0 02 1 9002- ● ● ● ● ● ● ● ●
318 WASHER; WAVE 9-09855-315-0 01 1 9002- ● ● ● ● ● ● ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-454-0 01 1 9307- ●
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9307- ●
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9002-9306 ● ● ●
319 BRACKET; SELECT LEVER
8PD1 STD ENG(38L),10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9307- ● ● ● ● ●
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9002-9306 ● ● ● ●
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9002- ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-196-0 01 1 9002-9412 ● ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-196-0 01 1 9501- ● ● ●
320 SHAFT; LEVER
6RB1 STD ENG(07L)
1-33619-306-0 01 1 9307- ●
320 SHAFT; LEVER 1-33619-306-0 01 1 9307- ●
320 SHAFT; LEVER 1-33619-306-0 01 1 9002-9306 ● ● ●
320 SHAFT; LEVER
8PD1 STD ENG(38L),10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-129-0 01 1 9307- ● ● ● ● ●
320 SHAFT; LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-129-0 01 1 9002-9306 ● ● ● ●
320 SHAFT; LEVER
6RB1 STD ENG(07L)
1-33619-134-0 01 1 9002-9306 ● ● ●
320 SHAFT; LEVER
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-134-0 01 1 9307-9412 ● ● ●
320 SHAFT; LEVER
6RB1 STD ENG(07L)
1-33619-134-0 01 1 9501- ● ● ●
321 BOLT; BRKT,RELAY LEVER
M10X80
9-01056-080-0 02 1 9002-9004 ● ● ● ● ● ●
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
9-01056-080-0 02 1 9002-9004 ● ●
321 BOLT; BRKT,RELAY LEVER
M10X80
0-10806-080-0 02 1 9005- ● ● ● ● ● ●
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9005- ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
9-01931-025-0 02 1 9002-9002 ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
0-50051-025-0 02 1 9003-9205 ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9206- ● ●
322 WASHER; LK
ID=10.2
9-09150-510-0 01 1 9002- ● ● ● ● ● ● ● ●
323 NUT; LK,SELECT LEVER
M10
9-09110-410-0 01 1 9002- ● ● ● ● ● ● ● ●
325 SHIM; LEVER 1-33659-096-0 01 1 9002- ● ● ● ● ● ● ● ●
327 NUT; BRKT,RELAY LEVER
M10
9-09110-410-0 03 1 9002-9109 ● ● ●
327 NUT; BRKT,RELAY LEVER
M10
9-09110-410-0 03 1 9110-9205 ● ● ● ●
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10
9-09110-410-0 03 1 9110-9205 ●
327 NUT; BRKT,RELAY LEVER
M10 FLANGE
0-91150-210-0 02 1 9206- ● ● ● ● ● ●
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10 FLANGE
0-91150-210-0 02 1 9206- ● ●
327 NUT; BRKT,RELAY LEVER
M10
9-09110-410-0 01 1 9002- ● ● ● ● ● ●
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10
9-09110-410-0 01 1 9002- ● ●
327 NUT; BRKT,RELAY LEVER
M10
9-09110-410-0 02 1 9002-9205 ● ● ●
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10
9-09110-410-0 02 1 9002-9205 ● ●
328 WASHER; LK,BRKT
ID=10.2
9-09150-510-0 02 1 9002-9205 ● ● ● ● ● ●
328 WASHER; LK,BRKT
EXC. ASSISTER SHIFT CONTROL<WX8> ID=10.2
9-09150-510-0 02 1 9002-9205 ● ●
çizim 28741
218 218 158 221 220 398 219 162 222 142 157 217 225 223 142 225 224 224 162 162 171 162 162 38 39 219 1 222 227 16 22 21 18 28 54 2 16 50 1 17 30 17 25 26 16 19 20 30 16 54 28 29 16 54 34 30 28 16 49 28 4 13 15 5 3 16 6 4 2 9 11 12 16 521 8 7 10
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
1 ARM; SHIFT,1ST & REV
(B)
1-33511-166-2 01 1 9002- ● ● ●
1 ARM; SHIFT,1ST & REV
(A)
1-33511-082-0 01 1 9002- ● ● ● ● ●
1 ARM; SHIFT,1ST & REV
(B)
1-33511-175-1 01 1 9002- ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-324-0 01 1 9002-9010 ● ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-351-0 01 1 9011- ● ● ●
2 ROD; SHIFT,1ST & REV
(B)
1-33531-298-1 01 1 9002- ● ● ● ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-347-1 01 1 9002- ● ●
3 STOPPER; 6TH SHIFT ROD 9-33537-018-0 01 1 9002- ● ● ●
4 ROD; SHIFT,6TH
(A) L=435.5
1-33531-300-0 01 1 9002- ● ●
4 ROD; SHIFT,6TH
(B)
1-33531-328-1 01 1 9002- ● ● ●
4 ROD; SHIFT,6TH
(A)
1-33531-310-1 01 1 9002- ●
5 BLOCK; SHIFT,6TH 1-33511-372-2 01 1 9002- ● ● ●
6 LEVER; RELAY 9-33511-402-1 01 1 9002- ● ● ●
6 LEVER; RELAY 1-33511-233-1 01 1 9002- ● ●
7 GASKET; SPINDLE
ALSO INCLUDED IN GASKET SET(M/T). ID=24.4 ID=24.4
1-09623-183-0 01 1 9002- ● ● ● ● ●
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9002-9306 ● ● ● ● ●
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9307- ● ●
9 SLEEVE; 6TH,SHIFT BLOCK 1-33516-022-1 01 1 9002- ● ● ●
10 BOLT; SPINDLE
M10X25 W/LK WASHER
9-01931-025-0 02 1 9002-9002 ● ● ● ● ●
10 BOLT; SPINDLE
M10X25 W/LK WASHER
0-50051-025-0 02 1 9003-9203 ● ● ● ● ●
10 BOLT; SPINDLE
M10X22
1-09033-005-0 02 1 9204-9205 ● ● ● ● ●
10 BOLT; SPINDLE
M10X20
1-09044-078-0 02 1 9206- ● ● ● ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(A)
9-09941-160-0 01 1 9002- ● ● ● ● ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-420-0 01 1 9002-9004 ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9002-9004 ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9005- ● ● ●
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ●
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
13 BALL; LK,SHIFT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ●
15 SPRING; LK,SHIFT SLEEVE
(A)
9-09941-007-0 01 1 9002- ● ● ● ● ● ●
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-438-0 01 1 9002- ●
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9002- ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 06 1 9002-9107 ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 06 1 9108-9512 ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 06 1 9601- ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 08 1 9002-9107 ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 08 1 9108-9512 ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 08 1 9601- ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 07 1 9002-9306 ●
17 BLOCK; SHIFT,1ST & REV
(A)
1-33511-038-2 01 1 9002- ● ● ● ● ●
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-371-1 01 1 9002- ● ●
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-298-3 01 1 9002- ● ● ●
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-034-1 01 1 9002- ● ●
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-022-1 01 1 9002- ● ● ●
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002- ● ● ● ● ●
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205 ● ●
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206- ● ●
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ● ● ●
21 SPRING; COIL COMP SLEEVE 1-09580-444-0 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-187-1 01 1 9002-9402 ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-481-0 01 1 9403- ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-184-1 01 1 9002- ● ●
26 ROD; SHIFT,2ND & 3RD 1-33531-325-0 01 1 9002- ● ● ●
26 ROD; SHIFT,2ND & 3RD 1-33531-330-1 01 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 03 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 04 1 9002- ● ● ● ● ● ●
29 BLOCK; SHIFT,2ND & 3RD 1-33511-364-1 01 1 9002- ● ●
29 BLOCK; SHIFT,2ND & 3RD 1-33511-376-1 01 1 9002- ● ● ●
30 PIN; INTER LK 9-33534-003-0 02 1 9002- ● ●
30 PIN; INTER LK 9-33534-003-0 03 1 9002- ● ● ● ● ● ●
34 ROD; SHIFT,4TH & 5TH ARM
L=160
1-33531-327-0 01 1 9002- ● ● ●
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-321-1 01 1 9002-9306 ●
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-331-1 01 1 9002- ●
38 SPRING; DETENT 1-09580-379-0 03 1 9002- ● ●
38 SPRING; DETENT 1-09580-379-0 04 1 9002- ● ● ● ● ● ●
39 BALL; DETENT 1-09843-012-0 03 1 9002- ● ●
39 BALL; DETENT 1-09843-012-0 04 1 9002- ● ● ● ● ● ●
49 ARM; SHIFT,4TH & 5TH 1-33511-365-1 01 1 9002- ●
49 ARM; SHIFT,4TH & 5TH 1-33511-368-1 01 1 9002- ● ●
49 ARM; SHIFT,4TH & 5TH 1-33511-194-1 01 1 9002-9306 ●
49 ARM; SHIFT,4TH & 5TH 1-33511-369-1 01 1 9002- ●
50 ARM; SHIFT,6TH 1-33511-185-3 01 1 9002- ● ● ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 04 1 9002-9306 ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002- ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206- ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307- ● ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9108 ● ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9109-9306 ● ● ● ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307- ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
6RB1 STD ENG(07L) ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9004-9306 ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307- ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307- ● ●
162 COVER; SHIFT ROD,QUAD BOX
OD=24 L=31
9-33545-011-1 05 1 9002- ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509 ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510- ● ● ● ● ● ●
217 SCREW; SET,6TH SHIFT BLOCK
M8X12.5
9-09814-533-0 01 1 9002- ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002- ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307- ● ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002- ● ● ●
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002- ● ● ● ● ● ● ● ●
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206- ● ● ● ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9002-9306 ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-9306 ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9307- ● ● ●
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002- ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-9306 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9307- ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205 ● ● ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002- ● ● ● ● ● ● ● ●
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002- ● ● ● ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306 ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307- ● ● ●
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306 ● ● ●
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307- ● ● ●
521 SPINDLE; 6TH 1-33519-008-1 01 1 9307- ● ●
çizim 28913
218 222 218 221 220 219 224 223 225 142 225 224 171 162 162 226 38 162 162 39 219 227 1 158 217 157 142 162 398 224 225 142 222 22 21 18 28 54 2 17 16 30 17 16 19 20 54 28 29 16 30 26 25 16 37 49 16 30 34 54 28 2 1 16
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
1 ARM; SHIFT,1ST & REV
(B)
1-33511-166-2 01 1 9002- ● ● ●
1 ARM; SHIFT,1ST & REV
(A)
1-33511-082-0 01 1 9002- ● ● ● ● ●
1 ARM; SHIFT,1ST & REV
(B)
1-33511-175-1 01 1 9002- ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-324-0 01 1 9002-9010 ● ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-351-0 01 1 9011- ● ● ●
2 ROD; SHIFT,1ST & REV
(B)
1-33531-298-1 01 1 9002- ● ● ● ● ●
2 ROD; SHIFT,1ST & REV
(A)
1-33531-347-1 01 1 9002- ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 06 1 9002-9107 ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 06 1 9108-9512 ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 06 1 9601- ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 08 1 9002-9107 ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 08 1 9108-9512 ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 08 1 9601- ● ● ●
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 07 1 9002-9306 ●
17 BLOCK; SHIFT,1ST & REV
(A)
1-33511-038-2 01 1 9002- ● ● ● ● ●
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-371-1 01 1 9002- ● ●
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-298-3 01 1 9002- ● ● ●
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-034-1 01 1 9002- ● ●
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-022-1 01 1 9002- ● ● ●
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002- ● ● ● ● ●
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205 ● ●
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206- ● ●
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ● ● ●
21 SPRING; COIL COMP SLEEVE 1-09580-444-0 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-187-1 01 1 9002-9402 ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-481-0 01 1 9403- ● ● ●
25 ARM; SHIFT,2ND & 3RD 1-33511-184-1 01 1 9002- ● ●
26 ROD; SHIFT,2ND & 3RD 1-33531-325-0 01 1 9002- ● ● ●
26 ROD; SHIFT,2ND & 3RD 1-33531-330-1 01 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 03 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 04 1 9002- ● ● ● ● ● ●
29 BLOCK; SHIFT,2ND & 3RD 1-33511-364-1 01 1 9002- ● ●
29 BLOCK; SHIFT,2ND & 3RD 1-33511-376-1 01 1 9002- ● ● ●
30 PIN; INTER LK 9-33534-003-0 02 1 9002- ● ●
30 PIN; INTER LK 9-33534-003-0 03 1 9002- ● ● ● ● ● ●
34 ROD; SHIFT,4TH & 5TH ARM
L=160
1-33531-327-0 01 1 9002- ● ● ●
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-321-1 01 1 9002-9306 ●
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-331-1 01 1 9002- ●
37 PIN; STOPPER ARM 9-09878-624-0 01 1 9002- ●
38 SPRING; DETENT 1-09580-379-0 03 1 9002- ● ●
38 SPRING; DETENT 1-09580-379-0 04 1 9002- ● ● ● ● ● ●
39 BALL; DETENT 1-09843-012-0 03 1 9002- ● ●
39 BALL; DETENT 1-09843-012-0 04 1 9002- ● ● ● ● ● ●
49 ARM; SHIFT,4TH & 5TH 1-33511-365-1 01 1 9002- ●
49 ARM; SHIFT,4TH & 5TH 1-33511-368-1 01 1 9002- ● ●
49 ARM; SHIFT,4TH & 5TH 1-33511-194-1 01 1 9002-9306 ●
49 ARM; SHIFT,4TH & 5TH 1-33511-369-1 01 1 9002- ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 04 1 9002-9306 ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002- ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206- ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307- ● ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9108 ● ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9109-9306 ● ● ● ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307- ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
6RB1 STD ENG(07L) ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9004-9306 ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307- ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307- ● ●
162 COVER; SHIFT ROD,QUAD BOX
OD=24 L=31
9-33545-011-1 05 1 9002- ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509 ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510- ● ● ● ● ● ●
217 SCREW; SET,6TH SHIFT BLOCK
M8X12.5
9-09814-533-0 01 1 9002- ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002- ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307- ● ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002- ● ● ●
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002- ● ● ● ● ● ● ● ●
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206- ● ● ● ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9002-9306 ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-9306 ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9307- ● ● ●
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002- ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-9306 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9307- ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205 ● ● ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002- ● ● ● ● ● ● ● ●
226 SPRING; REV INHIBITOR 1-33549-072-0 03 1 9002- ●
226 SPRING; REV INHIBITOR 1-33549-072-0 04 1 9002- ● ●
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002- ● ● ● ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306 ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307- ● ● ●
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306 ● ● ●
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307- ● ● ●
çizim 29035
218 171 223 225 218 224 158 243 244 245 66 67 52 65 15 13 65 52 52 64 11 12 22 20 39 38 222 227 78 219 157 54 398 411 413 221 220 219 42 142 224 81 30 28 33 83 11 42 84 82 15 52 54 52 80 79 51 52 52 54 30 28 62 52 61 31 28 30 78 52
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
11 SPRING; RETURN,SHIFT SLEEVE
(A)
9-09941-160-0 01 1 9002- ● ● ● ● ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-420-0 01 1 9002-9004 ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9002-9004 ● ●
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9005- ● ● ●
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ●
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
13 BALL; LK,SHIFT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ●
15 SPRING; LK,SHIFT SLEEVE
(A)
9-09941-007-0 01 1 9002- ● ● ● ● ● ●
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-438-0 01 1 9002- ●
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9002- ● ●
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002- ● ● ● ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002- ● ● ● ● ●
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002- ● ● ●
28 BALL; INTER LK 9-00097-501-0 03 1 9002- ● ●
28 BALL; INTER LK 9-00097-501-0 04 1 9002- ● ● ● ● ● ●
30 PIN; INTER LK 9-33534-003-0 02 1 9002- ● ●
30 PIN; INTER LK 9-33534-003-0 03 1 9002- ● ● ● ● ● ●
31 ARM; SHIFT,LOW & 2ND 1-33511-295-1 01 1 9002-9306 ●
31 ARM; SHIFT,LOW & 2ND 1-33511-386-1 01 1 9307- ●
31 ARM; SHIFT,LOW & 2ND 1-33511-291-1 01 1 9002- ● ●
33 ROD; SHIFT,LOW & 2ND 1-33531-296-1 01 1 9002- ●
33 ROD; SHIFT,LOW & 2ND 1-33531-293-1 01 1 9002-9010 ● ●
33 ROD; SHIFT,LOW & 2ND 1-33531-352-0 01 1 9011- ● ●
38 SPRING; DETENT 1-09580-379-0 03 1 9002- ● ●
38 SPRING; DETENT 1-09580-379-0 04 1 9002- ● ● ● ● ● ●
39 BALL; DETENT 1-09843-012-0 03 1 9002- ● ●
39 BALL; DETENT 1-09843-012-0 04 1 9002- ● ● ● ● ● ●
42 CAP; QUAD BOX
OD=24 L=31
9-33545-011-1 07 1 9002- ● ● ●
51 BLOCK; SHIFT,1ST & 2ND 1-33511-286-1 01 1 9002- ●
51 BLOCK; SHIFT,1ST & 2ND
(A)
1-33511-256-2 01 1 9002- ● ●
51 BLOCK; SHIFT,1ST & 2ND
(B)
1-33511-298-3 01 1 9002- ● ●
52 BOLT; SHIFT ARM
M12X20
1-09052-025-0 09 1 9002-9107 ● ● ●
52 BOLT; SHIFT ARM
M12X20
1-09052-032-1 09 1 9108-9512 ● ● ●
52 BOLT; SHIFT ARM
M12X20
1-09052-039-0 09 1 9601- ● ● ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 04 1 9002-9306 ●
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002- ● ● ● ● ● ● ●
61 ARM; SHIFT,3RD & 4TH 1-33511-315-1 01 1 9002- ●
61 ARM; SHIFT,3RD & 4TH 1-33511-314-2 01 1 9002- ● ●
62 ROD; SHIFT,3RD & 4TH 1-33531-290-1 01 1 9002- ● ● ●
64 SLEEVE; SHIFT BLOCK,5TH TO 6TH 1-33516-022-1 01 1 9002- ●
65 BLOCK ASM; SHIFT,5TH & 6TH
(A)
1-33511-256-2 01 1 9002- ●
65 BLOCK ASM; SHIFT,5TH & 6TH
(B)
1-33511-293-2 01 1 9002- ●
65 BLOCK ASM; SHIFT,5TH & 6TH 1-33511-286-1 01 1 9002- ● ●
66 ARM; SHIFT,5TH & 6TH 1-33511-297-1 01 1 9002- ●
66 ARM; SHIFT,5TH & 6TH 1-33511-273-1 01 1 9002- ● ●
67 ROD; SHIFT,5TH & 6TH 1-33531-297-1 01 1 9002- ●
67 ROD; SHIFT,5TH & 6TH
L=321
1-33531-291-1 01 1 9002- ● ●
78 ARM; SHIFT,REV
(A)
1-33511-245-1 01 1 9002- ●
78 ARM; SHIFT,REV
(B)
1-33511-082-0 01 1 9002- ● ● ●
78 ARM; SHIFT,REV
(A)
1-33511-313-1 01 1 9002- ● ●
79 STOPPER; REV BLOCK 9-33537-018-0 01 1 9002- ●
80 ROD; SHIFT,REV ARM 1-33531-289-0 01 1 9002- ●
81 ROD; SHIFT,REV BLOCK 1-33531-295-1 01 1 9002- ●
82 BLOCK; SHIFT,REV 1-33511-298-3 01 1 9002- ●
83 BLOCK; SHIFT,REV LEVER 1-33511-038-2 01 1 9002- ●
84 SLEEVE; REV 1-33516-022-1 01 1 9002- ●
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206- ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307- ● ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9108 ● ● ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9109-9306 ● ● ● ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307- ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) ID=6
9-09917-391-0 01 1 9002-9003 ●
158 CLIP; HARNESS
6RB1 STD ENG(07L) ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8> ID=6
9-09917-391-0 01 1 9004-9306 ●
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9004-9306 ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307- ● ●
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307- ● ●
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306 ● ● ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509 ● ● ● ● ● ●
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510- ● ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002- ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307- ● ● ● ● ● ●
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002- ● ● ●
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002- ● ● ● ● ● ● ● ●
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206- ● ● ● ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9002-9306 ● ● ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307- ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-9306 ● ● ●
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 02 1 9307- ● ● ●
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002- ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-9306 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205 ● ● ● ● ● ● ● ●
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9307- ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205 ● ● ● ● ● ● ● ●
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002- ● ● ● ● ● ● ● ●
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002- ● ● ● ● ● ● ● ●
243 BOLT; COVER
M6X10
9-02050-610-0 01 1 9002-9005 ● ● ●
243 BOLT; COVER
M6X10
0-20800-610-0 01 1 9006-9205 ● ● ●
243 BOLT; COVER
M6X10 FLANGE
0-28080-610-0 01 1 9206- ● ● ●
244 WASHER; LK,COVER
ID=6.1
9-09150-506-0 01 1 9002-9205 ● ● ●
245 WASHER; PL,COVER
ID=6.4 OD=14
9-09160-606-0 01 1 9002-9205 ● ● ●
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306 ● ● ● ● ●
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307- ● ● ●
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306 ● ● ●
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307- ● ● ●
411 GASKET; REV LAMP SW
ALSO INCLUDED IN GASKET SET(M/T). ID=14
9-09920-393-0 01 1 9002-9208 ● ● ●
411 GASKET; REV LAMP SW
ALSO INCLUDED IN GASKET SET(M/T). ID=14.2
8-94462-114-0 01 1 9209- ● ● ●
413 BALL; BACK SW 9-00097-013-0 01 1 9002- ● ● ●
çizim 29199
296 295 298 289 292 292 188 168 293 270 297 296 187 167 181 289 142 142 290 270 274 273 291 292 285 321 320 318 157 325 163 130 317 315 291 292 317 319 322 323 328 327
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G H
130 LEVER; SHIFT,INTERNAL 1-33521-119-0 01 1 9002- ● ● ● ● ●
130 LEVER; SHIFT,INTERNAL 1-33521-103-1 01 1 9002- ● ●
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-103-1 01 1 9002- ●
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9002-9401 ●
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-125-0 01 1 9402- ●
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306 ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206- ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205 ● ● ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307- ● ● ● ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004 ● ● ●
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002 ● ● ●
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306 ● ● ●
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307- ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406 ● ● ●
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307- ● ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002- ● ● ●
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002- ● ● ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-362-1 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9208-9306 ●
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207 ●
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208- ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010 ● ●
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9011- ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108 ●
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109- ●
157 BOX; QUAD,TRANS
(B)
1-33541-393-1 01 1 9002- ● ●
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002- ●
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108 ● ●
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109- ● ●
163 LEVER; SELECT,INTERNAL 1-33522-041-3 01 1 9002- ● ● ● ● ● ● ● ●
167 LEVER; SELECT,EXTERNAL 1-33521-079-0 01 1 9002- ● ● ● ●
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9002- ●
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9002- ● ● ●
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9002- ●
167 LEVER; SELECT,EXTERNAL
8PD1 STD ENG(38L),10PD1 STD ENG(40L)
1-33521-096-1 01 1 9002- ● ● ●
168 WASHER; LK,SELECT LEVER
ID=8.2
9-09150-508-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
181 WASHER; PL,SELECT LEVER
OD=40
1-09532-008-0 01 1 9002- ● ● ● ● ● ● ● ●
187 BOLT; SELECT LEVER
M8X42
1-33659-045-0 01 1 9002- ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8
9-09110-408-0 01 1 9002-9205 ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8 FLANGE
0-91150-208-0 01 1 9206-9304 ● ● ● ● ● ● ● ●
188 NUT; SELECT LEVER
M8 FLANGE
1-09440-049-0 01 1 9305- ● ● ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
(A) NTN
1-09811-006-0 01 1 9002-9412 ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (A) NTN
1-09811-006-0 01 1 9002-9412 ● ●
270 BEARING; NEEDLE,QUAD BOX
(A) NTN
1-09811-006-0 01 1 9501- ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
(A) NSK
1-09811-057-0 01 1 9002-9412 ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (A) NSK
1-09811-057-0 01 1 9002-9412 ● ●
270 BEARING; NEEDLE,QUAD BOX
(A) NSK
1-09811-057-0 01 1 9501- ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
(B) NTN
1-09811-260-0 01 1 9002-9412 ● ● ● ● ● ●
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (B) NTN
1-09811-260-0 01 1 9002-9412 ● ●
270 BEARING; NEEDLE,QUAD BOX
(B) NTN
1-09811-260-0 01 1 9501- ● ● ● ● ● ●
273 PIN; SPR,STOPPER 1-09748-016-0 01 1 9002- ● ● ● ● ● ● ● ●
274 COVER; SHAFT,QUAD BOX 9-33545-017-1 01 1 9002- ● ● ● ● ● ● ● ●
285 BREATHER; AIR,QUAD BOX 1-33149-005-0 01 1 9002-9008 ● ● ● ● ● ● ● ●
285 BREATHER; AIR,QUAD BOX 1-33149-008-0 01 1 9009- ● ● ● ● ● ● ● ●
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (A) OD=41
1-09625-334-0 01 1 9002- ● ● ● ● ● ● ● ●
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (B) OD=30
1-09625-386-0 01 1 9002- ● ● ● ● ● ● ● ●
290 WASHER; PL,QUAD BOX
ID=10.5 OD=18
9-09160-510-0 02 1 9002-9205 ● ● ● ● ● ● ● ●
291 WASHER; LK,LINK ROD
ID=8.2
9-09150-508-0 02 1 9002-9205 ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(B) M8 FLANGE
0-91150-208-0 02 1 9002-9301 ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9302- ● ● ● ● ● ● ● ●
292 NUT; LINK ROD
(A) M8
9-09111-408-0 02 1 9002- ● ● ● ● ● ● ● ●
293 WASHER; PL,TAPER BOLT
ID=8.4 OD=22
9-09160-708-0 01 1 9002- ● ● ● ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9002-9306 ● ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9307-9510 ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 9-08400-815-0 01 1 9511- ● ● ● ● ●
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9002-9306 ● ●
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9307-9402 ●
295 ROD; LINK,RELAY LEVER
L=130
1-09765-262-0 01 1 9403- ●
296 ROD END
L=48
1-09760-038-1 02 1 9002- ● ● ● ● ● ● ● ●
297 STOPPER; SELECT 1-33537-012-0 01 1 9002- ● ●
298 SHAFT; SHIFT LEVER 1-33522-058-1 01 1 9002- ● ● ● ●
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-058-1 01 1 9002- ●
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9002- ● ●
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9002- ● ●
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9002- ●
315 LEVER; SELECT
6RB1 STD ENG(07L)
1-33651-524-0 01 1 9307- ●
315 LEVER; SELECT 1-33651-524-0 01 1 9307- ●
315 LEVER; SELECT
8PD1 STD ENG(38L)
1-33651-523-0 01 1 9307- ●
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9307- ●
315 LEVER; SELECT 1-33651-524-0 01 1 9002-9306 ● ● ●
315 LEVER; SELECT 1-33651-523-0 01 1 9002-9306 ●
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9002-9306 ●
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9002- ● ●
315 LEVER; SELECT
6RB1 STD ENG(07L)
1-33651-416-0 01 1 9002- ● ● ●
315 LEVER; SELECT
8PD1 STD ENG(38L),10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-417-0 01 1 9002- ● ● ●
317 BUSHING; LEVER
ID=16 OD=18 H=16
1-09503-151-0 02 1 9002- ● ● ● ● ● ● ● ●
318 WASHER; WAVE 9-09855-315-0 01 1 9002- ● ● ● ● ● ● ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-454-0 01 1 9307- ●
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9307- ●
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9002-9306 ● ● ●
319 BRACKET; SELECT LEVER
8PD1 STD ENG(38L),10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9307- ● ● ● ● ●
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9002-9306 ● ● ● ●
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9002- ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-196-0 01 1 9002-9412 ● ● ●
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L)
1-33657-196-0 01 1 9501- ● ● ●
320 SHAFT; LEVER
6RB1 STD ENG(07L)
1-33619-306-0 01 1 9307- ●
320 SHAFT; LEVER 1-33619-306-0 01 1 9307- ●
320 SHAFT; LEVER 1-33619-306-0 01 1 9002-9306 ● ● ●
320 SHAFT; LEVER
8PD1 STD ENG(38L),10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-129-0 01 1 9307- ● ● ● ● ●
320 SHAFT; LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-129-0 01 1 9002-9306 ● ● ● ●
320 SHAFT; LEVER
6RB1 STD ENG(07L)
1-33619-134-0 01 1 9002-9306 ● ● ●
320 SHAFT; LEVER
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-134-0 01 1 9307-9412 ● ● ●
320 SHAFT; LEVER
6RB1 STD ENG(07L)
1-33619-134-0 01 1 9501- ● ● ●
321 BOLT; BRKT,RELAY LEVER
M10X80
9-01056-080-0 02 1 9002-9004 ● ● ● ● ● ●
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
9-01056-080-0 02 1 9002-9004 ● ●
321 BOLT; BRKT,RELAY LEVER
M10X80
0-10806-080-0 02 1 9005- ● ● ● ● ● ●
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9005- ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
9-01931-025-0 02 1 9002-9002 ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
0-50051-025-0 02 1 9003-9205 ● ●
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9206- ● ●
322 WASHER; LK
ID=10.2
9-09150-510-0 01 1 9002- ● ● ● ● ● ● ● ●
323 NUT; LK,SELECT LEVER
M10
9-09110-410-0 01 1 9002- ● ● ● ● ● ● ● ●
325 SHIM; LEVER 1-33659-096-0 01 1 9002- ● ● ● ● ● ● ● ●
327 NUT; BRKT,RELAY LEVER
M10
9-09110-410-0 03 1 9002-9109 ● ● ●
327 NUT; BRKT,RELAY LEVER
M10
9-09110-410-0 03 1 9110-9205 ● ● ● ●
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10
9-09110-410-0 03 1 9110-9205 ●
327 NUT; BRKT,RELAY LEVER
M10 FLANGE
0-91150-210-0 02 1 9206- ● ● ● ● ● ●
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10 FLANGE
0-91150-210-0 02 1 9206- ● ●
327 NUT; BRKT,RELAY LEVER
M10
9-09110-410-0 01 1 9002- ● ● ● ● ● ●
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10
9-09110-410-0 01 1 9002- ● ●
327 NUT; BRKT,RELAY LEVER
M10
9-09110-410-0 02 1 9002-9205 ● ● ●
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10
9-09110-410-0 02 1 9002-9205 ● ●
328 WASHER; LK,BRKT
ID=10.2
9-09150-510-0 02 1 9002-9205 ● ● ● ● ● ●
328 WASHER; LK,BRKT
EXC. ASSISTER SHIFT CONTROL<WX8> ID=10.2
9-09150-510-0 02 1 9002-9205 ● ●
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
