Isuzu WW
▶
TRUCKS
▶
CXJ
▶
10910 - CXJ RHD
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶

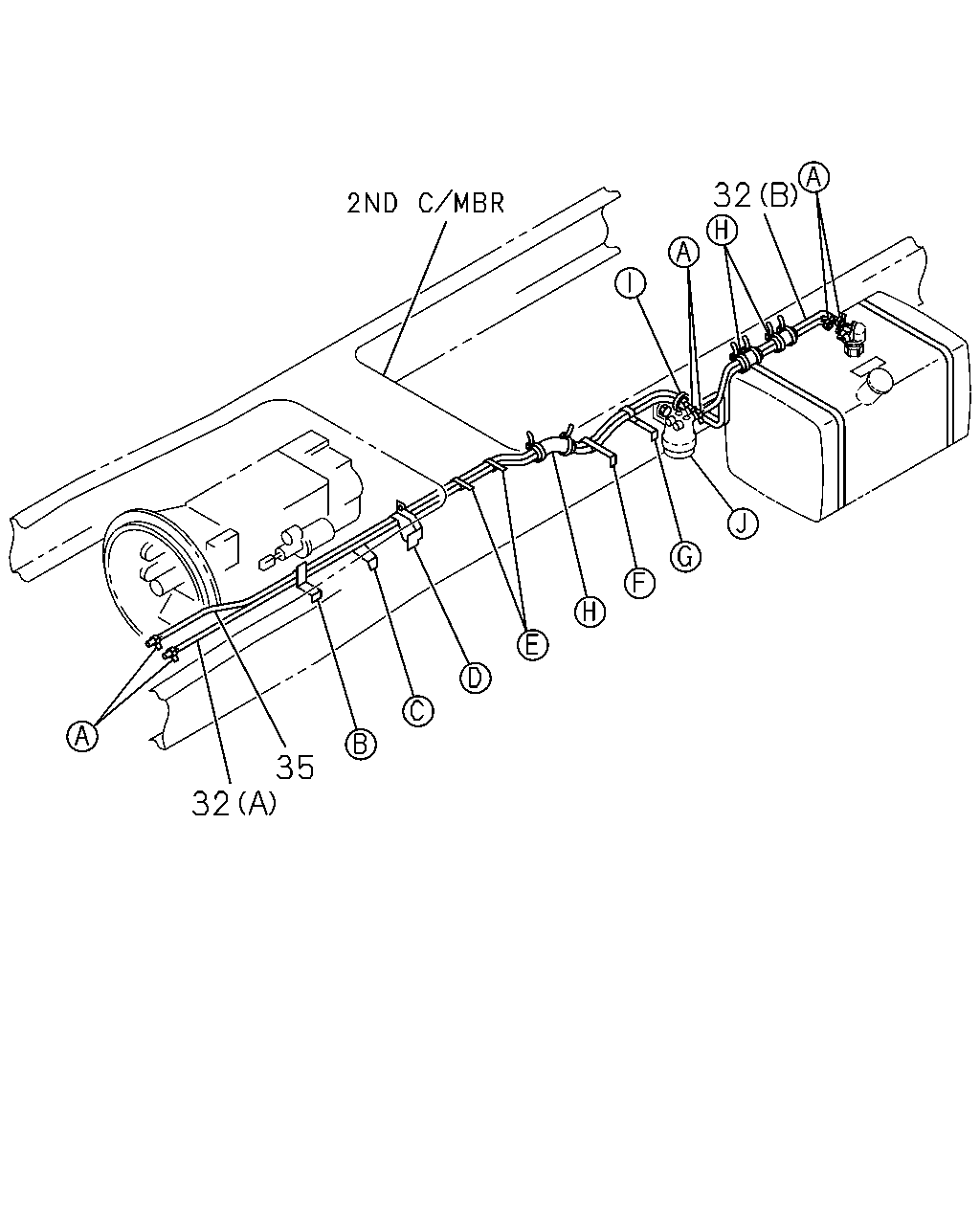

1-41 — FUEL PIPING; CHASSIS
(#26921) — 17 parça
◀
[141A] PIPING (3 parça)
[141A] FIXING (14 parça)
▶
32
35
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(B) L=760 SERVICED BY L=3000
0-01260-300-0
01
1
0302-
32
PIPE; DELIVERY,FUEL TANK
(A) L=2600 SERVICED BY L=3000
0-01260-300-0
01
1
0302-
35
PIPE; FUEL TANK,RETURN
L=3100 SERVICED BY L=8000
0-01260-800-0
01
1
0302-
101
100
102
102
41
100
48
103
97
101
101
102
100
48
100
100
103
97
101
102
102
228
228
102
101
229
289
289
95
38
100
229

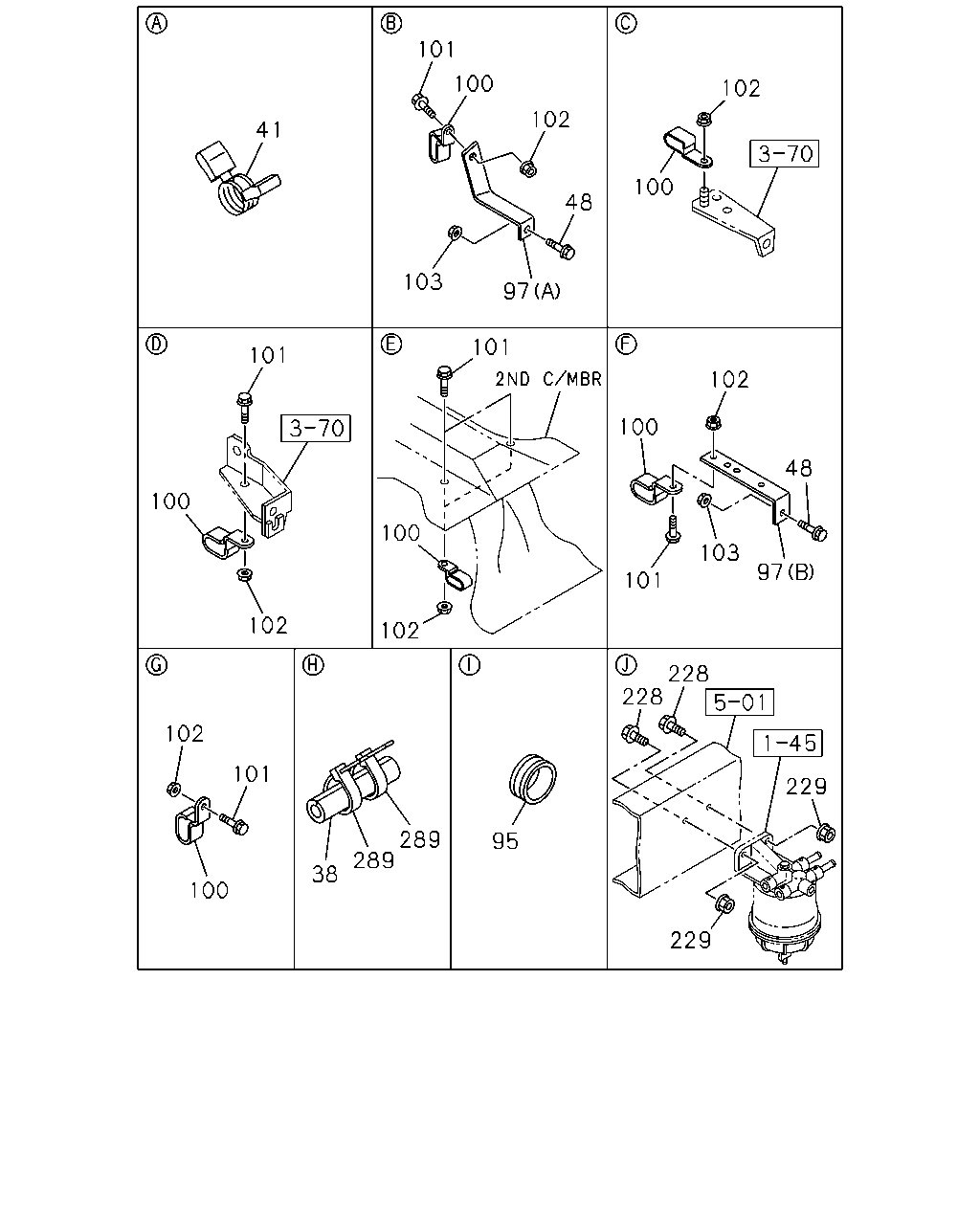

Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
03
1
0302-
41
CLIP; FUEL PIPE,FUEL TANK
ID=14
1-09704-102-0
06
1
0302-
48
BOLT; BRKT
M8X35 FLANGE
0-28680-835-0
02
1
0302-
95
BUSHING; PIPE,FUEL TANK
ID=28 OD=35 T=25
1-09332-011-1
01
1
0302-
97
BRACKET; CLIP
(A)
1-47479-646-0
01
1
0302-
97
BRACKET; CLIP
(B)
1-82698-358-0
01
1
0302-
100
CLIP; FUEL PIPE
ID=14X29 H=15 L=20
1-09700-744-0
07
1
0302-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28680-825-0
07
1
0302-0304
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28680-820-0
06
1
0305-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91150-108-0
07
1
0302-
103
NUT; BRKT
M8 FLANGE
0-91150-108-0
03
1
0302-
228
BOLT; BRKT,SEDIMENTER
M10X40 FLANGE
0-28681-040-0
02
1
0302-
229
NUT; BRKT,FUEL FILTER
M10 FLANGE
0-91150-210-0
02
1
0302-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
06
1
0302-
