Isuzu WW
▶
TRUCKS
▶
FRR
▶
11027 - FRR RHD EURO4
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#24564) — 73 parça
◀

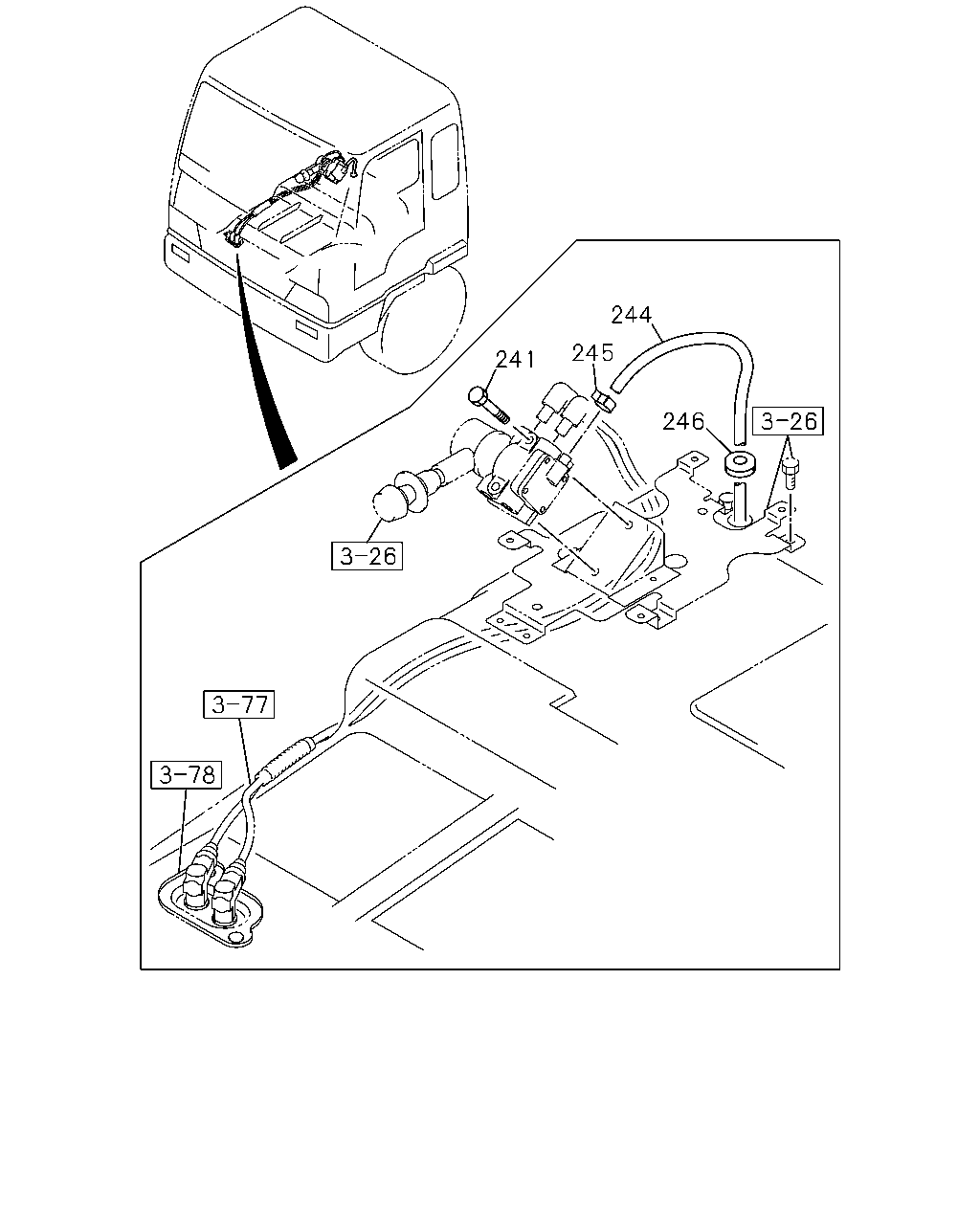

[320A] CAB SIDE (4 parça)
[320A] FRAME SIDE NO.2 (43 parça)
[320A] FRAME SIDE NO.1 (26 parça)
▶
244
245
241
246
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
241
BOLT; SET,CONT VLV
M8X70 FLANGE
0-28050-870-0
02
1
0609-
244
PIPE; VINYL,EXH
L=260 ID=9.5 SERVICED BY L=10000
9-09914-701-0
01
1
0609-
245
CLIP; VINYL PIPE
ID=14
8-94238-572-0
01
1
0609-
246
GROMMET; VINYL PIPE
OD=24
9-61166-007-0
01
1
0609-
46
46
28
34
166
31
13
5
80
33
28
3
46
10
39
1
39
7
10
6
10
15
37
14
282
49
14
21
10
43
10
10
27
5
10
21
15
1
14
213
10
134
11
12
213
49
25
7
6
203
203
133
135
172
12
36
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
1-48330-686-1
01
1
0609-
1
TANK ASM; AIR
(B)
1-48370-719-0
01
1
0609-
3
VALVE; CHECK,AIR TANK
M20 & PT3/4 ELBOW
1-48410-412-0
01
1
0609-
5
UNION; AIR TANK
(B) M20 & PT3/4
1-09650-261-2
01
1
0609-
5
UNION; AIR TANK
(A) DIN12 & R3/8 ELBOW
1-09660-959-0
01
1
0609-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
01
1
0609-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
0609-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
01
1
0609-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
0609-
10
PLUG; AIR TANK
(A) PT1/4
9-99204-513-0
04
1
0609-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
03
1
0609-
10
PLUG; AIR TANK
EXC. BRAKE SYSTEM HSA<SLD> (B) PT3/8
9-09204-517-0
01
1
0609-
11
VALVE; SAFETY,AIR TANK
1-48320-012-2
01
1
0609-
12
PIPE ASM; AIR,AIR TANK TO AIR TANK
(A)
1-47497-008-0
01
1
0609-
12
PIPE ASM; AIR,AIR TANK TO AIR TANK
(B)
1-47497-009-0
01
1
0609-
13
ADAPTER; NYLON TUBE
DIN12 & M20 STRAIGHT
1-09660-877-0
01
1
0609-
14
UNION; 3 WAY,AIR TANK
(A) M16 & PT1/4X2 3WAY
1-09656-668-0
01
1
0609-
14
UNION; 3 WAY,AIR TANK
(B) M16 & PT1/4X2 3WAY
1-09656-669-0
01
1
0609-
14
UNION; 3 WAY,AIR TANK
(C) M16 & PT1/4 & PT3/8 3WAY
1-09656-677-0
01
1
0609-
15
SWITCH; LOW PRESS,AIR TANK
530KPA
1-48340-054-1
02
1
0609-
21
VALVE; CHECK,AIR TANK
M20 & PT3/4 ELBOW
1-48410-412-0
02
1
0609-
25
UNION; 4 WAY
1-09656-699-0
01
1
0609-
27
UNION; ELBOW,AIR TANK
BRAKE SYSTEM HSA<SLD> M12 & PT3/8 ELBOW
1-09650-436-0
01
1
0609-
28
BRACKET; AIR TANK
1-48317-430-0
02
1
0609-
31
BOLT; BRKT TO FRAME
M10X35 FLANGE
0-28651-035-0
04
1
0609-
33
BRACKET; BRKT,AIR TANK
1-48317-431-2
01
1
0609-
34
NUT; BRKT,AIR TANK
M10 FLANGE
0-91180-210-0
02
1
0609-
36
STAY; MAIN TANK
1-48317-307-2
01
1
0609-
37
BOLT; AIR TANK
M10X35 FLANGE
0-28651-035-0
04
1
0609-
39
U-BOLT; AIR TANK
L=250
1-48317-308-0
02
1
0609-
43
BOLT; STAY,AIR TANK,MAIN
M8X20 FLANGE
0-28650-820-0
02
1
0609-
46
NUT; U-BOLT
(A) M8
0-91110-508-0
08
1
0609-
46
NUT; U-BOLT
(B) M10 FLANGE
0-91180-210-0
04
1
0609-
49
BRACKET; AIR TANK
1-48317-709-4
02
1
0609-
80
BOLT; BRKT
M10X25 FLANGE
0-28651-025-0
04
1
0609-
133
COVER; AIR MASTER
1-48317-641-1
01
1
0609-
134
BOLT; COVER FIX
M8X20 FLANGE
0-28650-820-0
04
1
0609-
135
NUT; COVER
M8 FLANGE
0-91180-108-0
04
1
0609-
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
530KPA
1-48340-054-1
01
1
0609-
172
NUT; STAY,AIR TANK,MAIN
M8 FLANGE
0-91180-108-0
02
1
0609-
203
NUT
M8
0-91110-508-0
08
1
0609-
213
BOLT; U AIR TANK
L=250
1-48317-308-0
02
1
0609-
282
UNION; 2 WAY
M12 & PT1/4 STRAIGHT
1-09650-074-1
01
1
0609-
141
126
81
223
178
83
83
177
223
223
223
223
138
237
81
148
238
145
239
125
145
138
240
86
145
125
140
145
153
139
151
151
152
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT.
1-47800-789-0
02
1
0609-0901
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT.
1-47800-827-0
02
1
0902-
83
NUT; AIR MASTER
M8 FLANGE
0-91180-108-0
08
1
0609-
86
SEAL; DUST
1-47529-019-0
01
1
0609-
125
HOSE; OIL TANK TO AIR MASTER
(B) L=335
1-47469-045-0
01
1
0609-
125
HOSE; OIL TANK TO AIR MASTER
(A) L=240 SERVICED BY L=1800
1-09360-320-0
01
1
0609-
126
CONNECTOR; ELBOW
BRAKE SYSTEM HSA<SLD> M16 & PT3/8 ELBOW
1-09650-438-0
01
1
0609-
126
CONNECTOR; ELBOW
EXC. BRAKE SYSTEM HSA<SLD> M16 & PT3/8 ELBOW
1-09650-438-0
02
1
0609-
138
TANK ASM; OIL,AIR MASTER
1-47530-185-1
01
1
0609-
139
BRACKET; OIL TANK
1-47537-123-1
01
1
0609-
140
BOLT; OIL TANK TO BRKT
M10X20 FLANGE
0-28651-020-0
02
1
0609-
141
NUT; OIL TANK TO BRKT
M10 FLANGE
0-91180-210-0
02
1
0609-
145
CLIP; OIL TANK TO AIR MASTER HOSE
ID=14
1-09704-102-0
04
1
0609-
148
CONNECTOR; AIR MASTER
BRAKE SYSTEM HSA<SLD> M16 & PT3/8 STRAIGHT
1-09650-179-1
01
1
0609-
151
BAND; OIL TANK,AIR MASTER
1-47537-056-2
02
1
0609-
152
BOLT; OIL TANK TO BAND
M8X20 FLANGE
0-28650-820-0
02
1
0609-
153
NUT; OIL TANK TO BAND
M8 FLANGE
0-91180-108-0
02
1
0609-
177
HOSE; RUBBER,DRAIN
L=90
9-09712-638-0
01
1
0609-
178
CLIP; HOSE
ID=33.6
8-94362-518-0
01
1
0609-
223
UNION
BRAKE SYSTEM HSA<SLD> (A) M12 & PT1/4 STRAIGHT
1-09650-074-1
01
1
0609-
223
UNION
BRAKE SYSTEM HSA<SLD> (B) M16 & PT3/8 STRAIGHT
1-09650-179-1
02
1
0609-
223
UNION
BRAKE SYSTEM HSA<SLD> (C) M16 & PT3/8 ELBOW
1-09650-438-0
02
1
0609-
237
CAP; OIL TANK
1-47525-030-0
01
1
0609-
238
PLATE; BAFFLE
1-47529-022-0
01
1
0609-
239
FILTER; DUST
1-47529-017-0
01
1
0609-
240
HOLDER; FILTER
1-47529-018-0
01
1
0609-
