Isuzu WW
▶
TRUCKS
▶
EXD
▶
11024 - EXD AUSTRALIA
▶
3 - Brakes, Brake System
▶
3-70 - BRAKE PIPING; AIR,AIR MASTER
▶
3-70 — BRAKE PIPING; AIR,AIR MASTER
(#24446) — 118 parça
◀

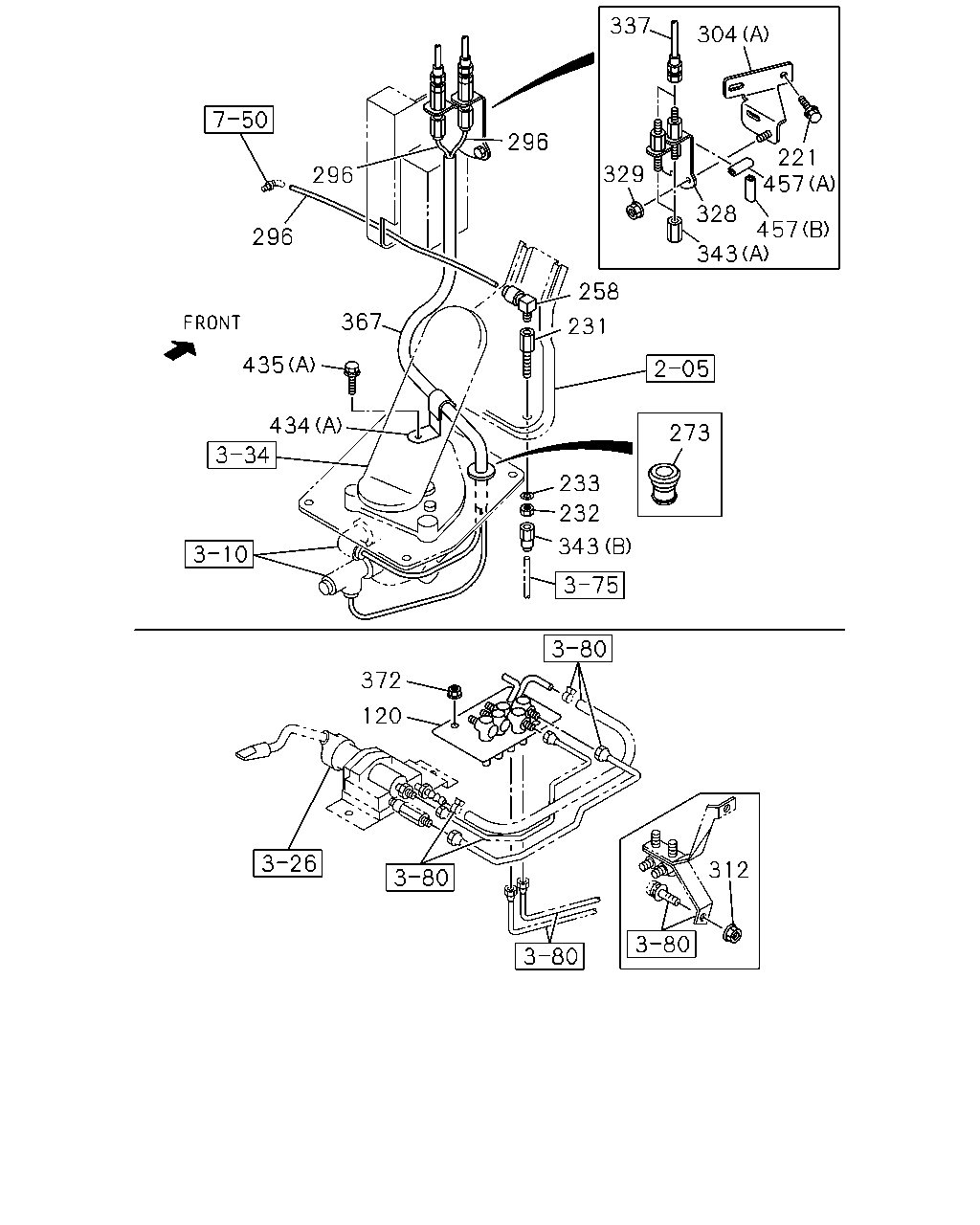

[370A] CAB SIDE (36 parça)

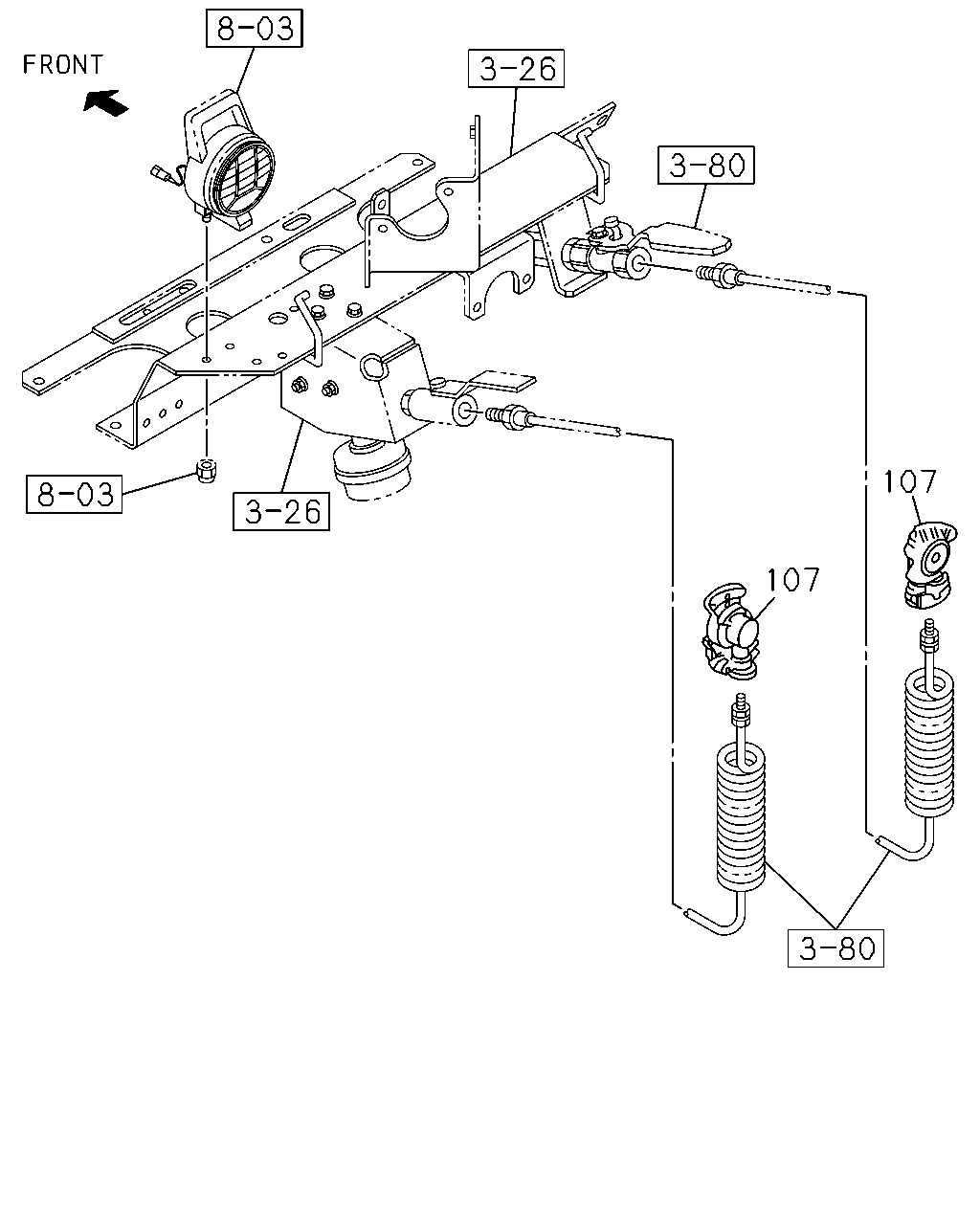

[370A] SERVICE COUPLING (2 parça)

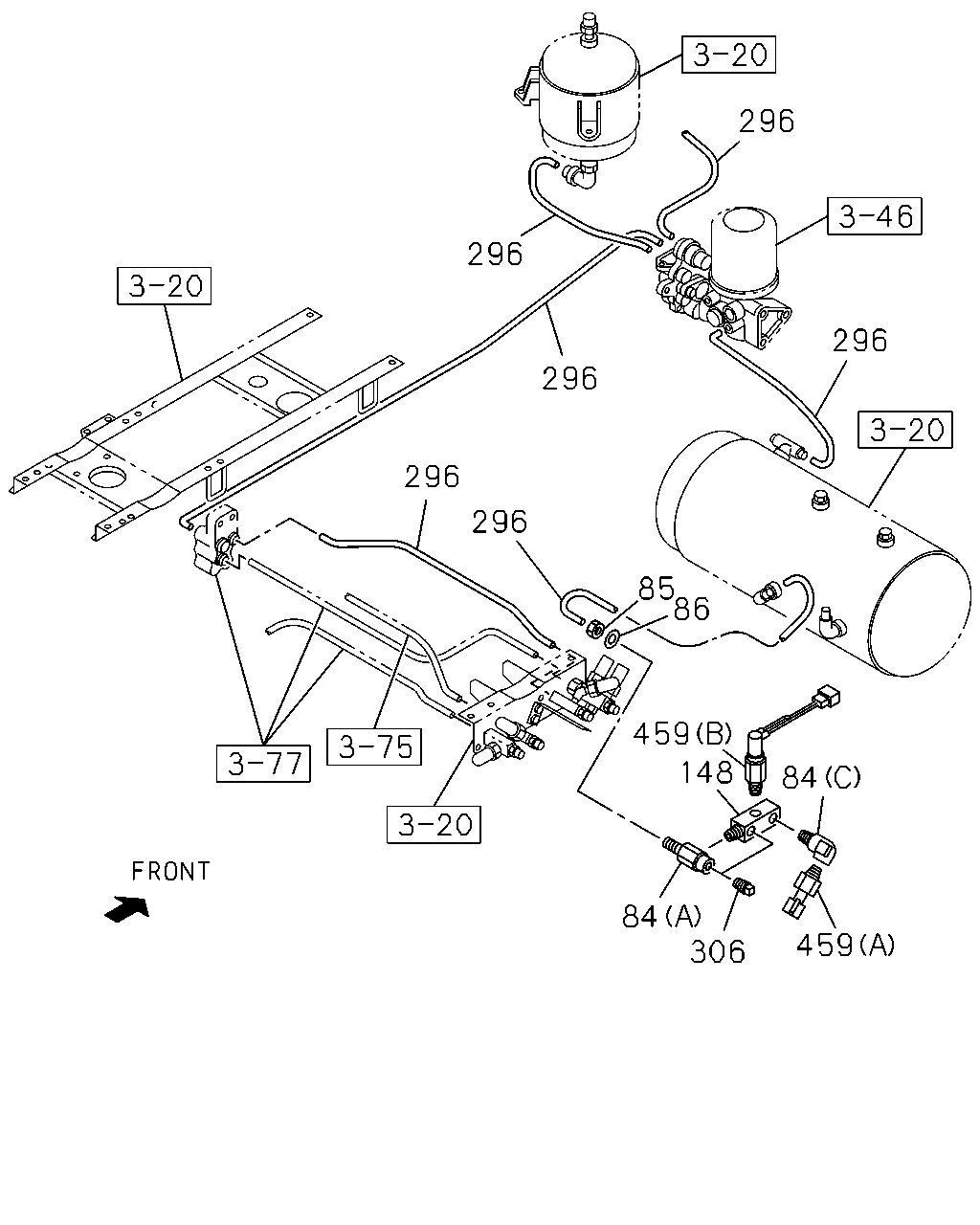

[370A] AIR TANK SIDE (14 parça)

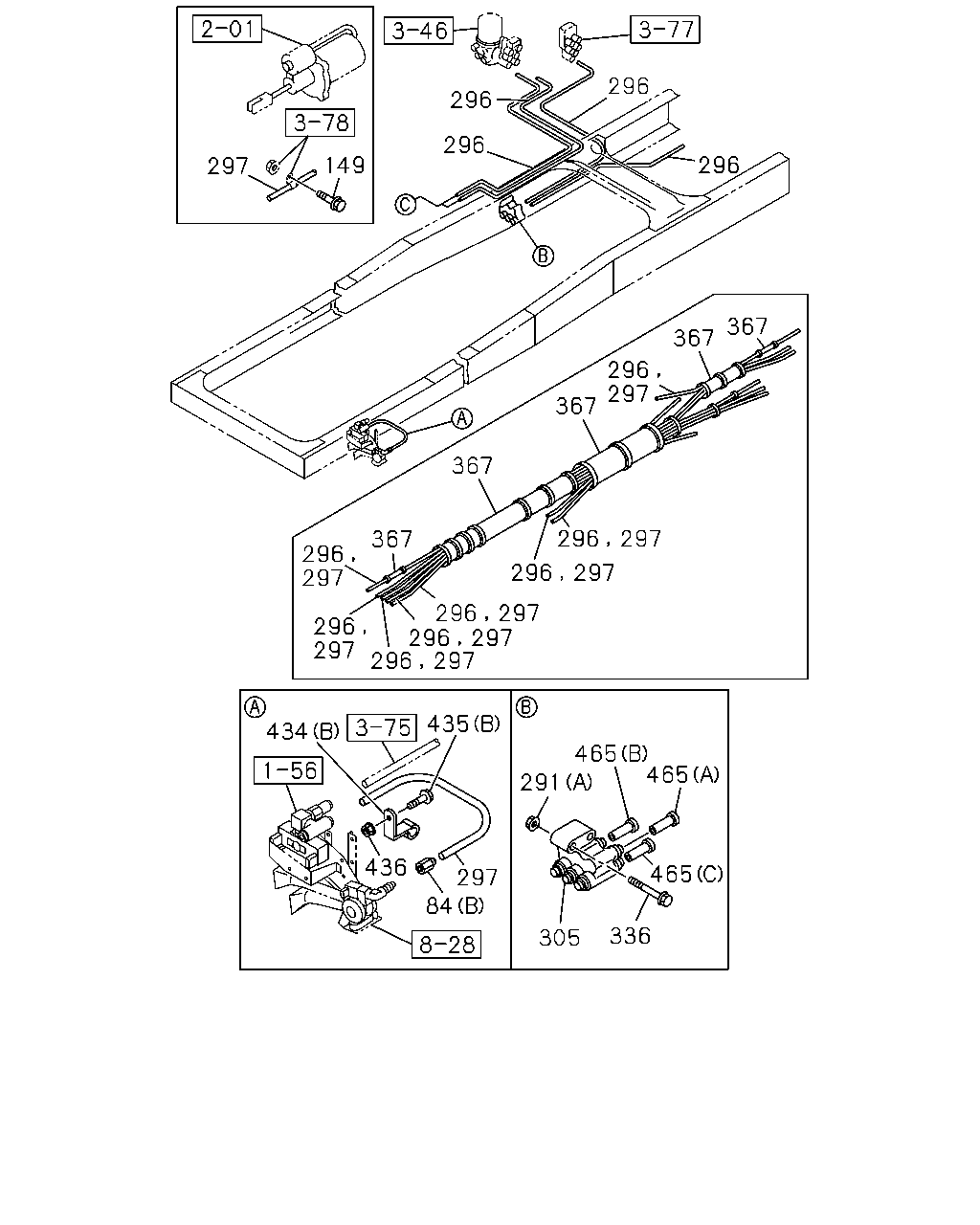

[370A] FRAME SIDE NO.2 (36 parça)

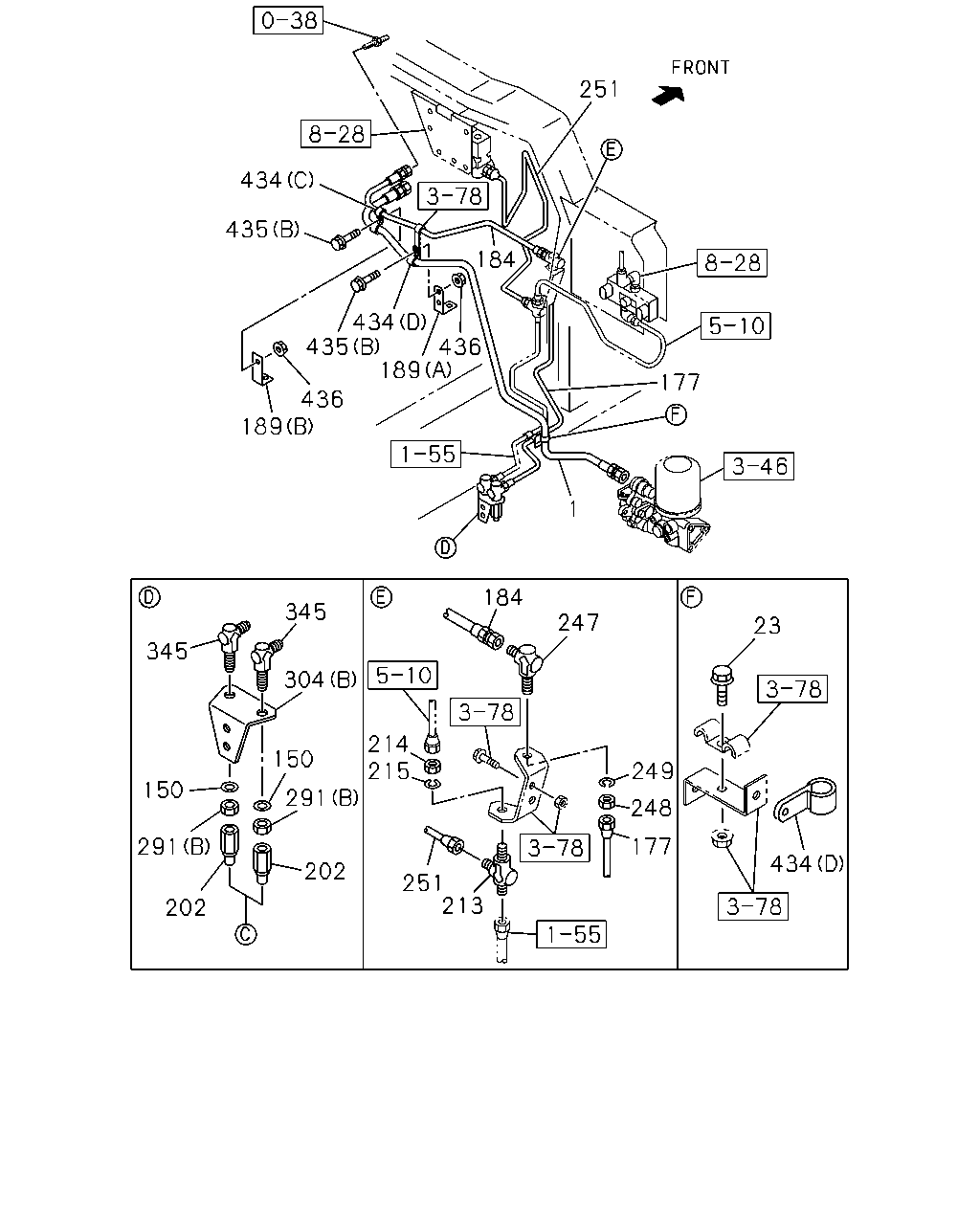

[370A] FRAME SIDE NO.1 (30 parça)
▶
337
304
296
221
457
329
296
328
457
343
296
258
367
231
435
434
273
233
232
343
372
120
312
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
120
CONNECTOR; AIR PIPE
1-47470-677-0
01
1
0603-
221
BOLT; BRKT
M6X19.5 W/LK&PL WASHER
8-94279-201-0
02
1
0603-
231
UNION; AIR PIPE
1-09656-713-2
01
1
0603-
232
NUT; UNION,AIR PIPE
M10 H=8
1-09400-029-0
01
1
0603-
233
WASHER; LK,UNION,AIR PIPE
ID=10.2
9-09150-510-0
01
1
0603-0603
233
WASHER; LK,UNION,AIR PIPE
ID=10.2
0-91510-510-0
01
1
0604-
258
CONNECTOR; NYLON TUBE
TRI LC6X4-R1/8
1-09660-760-1
01
1
0603-
273
GROMMET
1-09332-135-0
01
1
0603-
296
TUBE; NYLON
L=1200 OD=6
1-09366-256-1
01
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0603-
304
BRACKET; UNION
(B)
1-47478-359-0
01
1
0603-
304
BRACKET; UNION
(A)
1-71117-247-0
01
1
0603-
312
NUT; UNION
M8
0-91110-508-0
01
1
0603-
328
UNION; AIR PIPE
1-47470-442-0
01
1
0603-
329
NUT; UNION,AIR PIPE
M6 FLANGE
0-91150-106-0
01
1
0603-0603
329
NUT; UNION,AIR PIPE
M6 FLANGE
0-91180-106-0
01
1
0603-
337
HOSE; FLEX,UNION TO AIR PRESS GAGE
L=440
0-07210-440-0
02
1
0603-0605
337
HOSE; FLEX,UNION TO AIR PRESS GAGE
L=440
0-57210-440-0
02
1
0606-
343
UNION; NYLON TUBE
(A)
1-09660-796-1
02
1
0603-
343
UNION; NYLON TUBE
(B)
1-09661-382-0
01
1
0603-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=7
1-87411-016-0
AR
1
0603-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
0603-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87411-022-0
AR
1
0603-
372
NUT
M8 FLANGE
0-91150-108-0
02
1
0603-0603
372
NUT
M8 FLANGE
0-91180-108-0
02
1
0603-
434
CLIP
(B) ID=6 H=20 L=20
1-09700-603-0
01
1
0603-
434
CLIP
(D) ID=24 L=27
1-09700-809-0
03
1
0603-
434
CLIP
(C) ID=12 & 24
1-09701-248-0
01
1
0603-
434
CLIP
(A)
1-09987-281-0
01
1
0603-
435
BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0
05
1
0603-
435
BOLT; CLIP
(A) M8X24.5 W/LK&PL WASHER
8-94279-208-0
01
1
0603-0904
435
BOLT; CLIP
(A) M8X24.5 W/LK&PL WASHER
8-98059-720-0
01
1
0905-
457
FINISHER; UNION
(A) L=50
8-94270-377-1
01
1
0603-
457
FINISHER; UNION
(B) L=50
8-94270-377-1
01
1
0603-
107
107
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
107
COUPLING; SERVICE
EMERGENCY RED
1-47478-977-1
01
1
0603-
107
COUPLING; SERVICE
SERVICE YELLOW
1-47478-978-1
01
1
0603-
296
296
296
296
296
296
85
86
459
148
84
84
306
459
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
84
UNION; NYLON TUBE
(C) PT1/4 2WAY
1-09660-693-0
01
1
0603-
84
UNION; NYLON TUBE
(A)
1-09661-092-0
01
1
0603-
84
UNION; NYLON TUBE
(B) DIN6 & M12 STRAIGHT
1-09661-379-0
01
1
0603-
85
NUT; UNION
M18
0-91110-518-0
01
1
0603-
86
WASHER; LK,TUBE UNION
ID=18.2
9-09150-518-0
01
1
0603-0603
86
WASHER; LK,TUBE UNION
ID=18.2
0-91510-518-0
01
1
0604-
148
CONNECTOR; UNION
PT1/4 4WAY
1-09660-358-0
01
1
0603-
296
TUBE; NYLON
L=1200 OD=6
1-09366-256-1
01
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0603-
306
PLUG; NYLON TUBE
PT1/4
9-99204-513-0
02
1
0603-
459
SWITCH; PRESS
(B)
1-48340-066-0
01
1
0603-
459
SWITCH; PRESS
(A) THREAD R1/4
1-80220-023-1
01
1
0603-
251
434
435
184
434
435
436
189
177
436
189
1
184
345
247
23
345
304
214
215
291
150
249
150
248
291
177
434
202
251
213
202
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,AIR TANK
1-09363-955-0
01
1
0603-
23
BOLT; BRKT,AIR PIPE
M8X12 FLANGE
0-28050-812-0
01
1
0603-
150
WASHER; LK,UNION
ID=12.2
9-09150-512-0
02
1
0603-0603
150
WASHER; LK,UNION
ID=12.2
0-91510-512-0
02
1
0604-
177
PIPE; AIR,UNION TO UNION
L=653 SERVICED BY L=700
1-47428-811-0
01
1
0603-
184
HOSE; FLEX,AIR GOV
L=780
1-09363-620-0
01
1
0603-
189
BRACKET; FLEX HOSE
(A)
1-47477-337-1
01
1
0603-
189
BRACKET; FLEX HOSE
(B) L=75
1-47478-328-0
01
1
0603-
202
ADAPTER
DIN6 & M12 STRAIGHT
1-09661-379-0
02
1
0603-
213
UNION; AIR PIPE
M12 3WAY
9-09228-906-1
01
1
0603-0607
213
UNION; AIR PIPE
M12 3WAY
0-92138-906-0
01
1
0608-
214
NUT; UNION,AIR PIPE
M12
9-09840-280-0
01
1
0603-
215
WASHER; LK,UNION,AIR PIPE
ID=12.2
9-09150-512-0
01
1
0603-0603
215
WASHER; LK,UNION,AIR PIPE
ID=12.2
0-91510-512-0
01
1
0604-
247
UNION; AIR PIPE
M12 ELBOW
9-09225-206-1
01
1
0603-0607
247
UNION; AIR PIPE
M12 ELBOW
0-92125-206-0
01
1
0608-
248
NUT; PIPE UNION
M12
9-09840-280-0
01
1
0603-
249
WASHER; LK,PIPE UNION
ID=12.2
9-09150-512-0
01
1
0603-0603
249
WASHER; LK,PIPE UNION
ID=12.2
0-91510-512-0
01
1
0604-
251
PIPE; AIR,UNION TO MAG VLV
L=879 SERVICED BY L=900
1-47428-813-0
01
1
0603-
291
NUT; UNION
(A) M8 FLANGE
0-91150-108-0
02
1
0603-0603
291
NUT; UNION
(A) M8 FLANGE
0-91180-108-0
02
1
0603-
291
NUT; UNION
(B) M12
9-09840-280-0
02
1
0603-
304
BRACKET; UNION
(B)
1-47478-359-0
01
1
0603-
304
BRACKET; UNION
(A)
1-71117-247-0
01
1
0603-
345
UNION; AIR PIPE
M12 ELBOW
9-09225-206-1
02
1
0603-0607
345
UNION; AIR PIPE
M12 ELBOW
0-92125-206-0
02
1
0608-
434
CLIP
(B) ID=6 H=20 L=20
1-09700-603-0
01
1
0603-
434
CLIP
(D) ID=24 L=27
1-09700-809-0
03
1
0603-
434
CLIP
(C) ID=12 & 24
1-09701-248-0
01
1
0603-
434
CLIP
(A)
1-09987-281-0
01
1
0603-
435
BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0
05
1
0603-
435
BOLT; CLIP
(A) M8X24.5 W/LK&PL WASHER
8-94279-208-0
01
1
0603-0904
435
BOLT; CLIP
(A) M8X24.5 W/LK&PL WASHER
8-98059-720-0
01
1
0905-
436
NUT; CLIP
M8 FLANGE
0-91150-108-0
04
1
0603-0603
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
04
1
0603-
296
296
296
149
296
297
367
367
296
297
367
367
367
296
297
296
297
434
435
465
465
291
436
465
297
84
336
305
296
297
296
297
296
297
296
297
296
297
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
84
UNION; NYLON TUBE
(C) PT1/4 2WAY
1-09660-693-0
01
1
0603-
84
UNION; NYLON TUBE
(A)
1-09661-092-0
01
1
0603-
84
UNION; NYLON TUBE
(B) DIN6 & M12 STRAIGHT
1-09661-379-0
01
1
0603-
149
BOLT; TUBE CLIP
M8X25 FLANGE
0-28650-825-0
01
1
0603-
291
NUT; UNION
(A) M8 FLANGE
0-91150-108-0
02
1
0603-0603
291
NUT; UNION
(A) M8 FLANGE
0-91180-108-0
02
1
0603-
291
NUT; UNION
(B) M12
9-09840-280-0
02
1
0603-
296
TUBE; NYLON
L=1200 OD=6
1-09366-256-1
01
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0603-
296
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0603-
297
TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
0603-
297
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0603-
305
UNION ASM; NYLON TUBE
1-09661-613-1
01
1
0603-
336
BOLT; PIPE UNION
M8X70 FLANGE
0-28050-870-0
02
1
0603-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=7
1-87411-016-0
AR
1
0603-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
0603-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87411-022-0
AR
1
0603-
434
CLIP
(B) ID=6 H=20 L=20
1-09700-603-0
01
1
0603-
434
CLIP
(D) ID=24 L=27
1-09700-809-0
03
1
0603-
434
CLIP
(C) ID=12 & 24
1-09701-248-0
01
1
0603-
434
CLIP
(A)
1-09987-281-0
01
1
0603-
435
BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0
05
1
0603-
435
BOLT; CLIP
(A) M8X24.5 W/LK&PL WASHER
8-94279-208-0
01
1
0603-0904
435
BOLT; CLIP
(A) M8X24.5 W/LK&PL WASHER
8-98059-720-0
01
1
0905-
436
NUT; CLIP
M8 FLANGE
0-91150-108-0
04
1
0603-0603
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
04
1
0603-
465
PLUG
(C) OD=12
1-09661-617-0
01
1
0603-
465
PLUG
(A) OD=6 L=27
1-09661-615-0
02
1
0603-
465
PLUG
(B) OD=8
1-09661-616-0
01
1
0603-
