🏠 Isuzu WW TRUCKS FVZ 10944 - FVZ(THAI)EURO2 8 - Chassis Electrical, Heating / Air Conditioning, Wipers, Radio 8-15 - FIXING PARTS; WIRING HARNESS
8-15 — FIXING PARTS; WIRING HARNESS (#23970) — 188 parça
çizim 25375
530 224 224 503 178 178
BalonParca AdiParca NoAdetTipApplied Date
178 GROMMET; HARNESS
(B) ID=24 OD=30 T=22
1-09332-104-0 01 1 0407-
178 GROMMET; HARNESS
(A) ID=28 OD=35 T=25
1-09332-011-1 01 1 0407-
178 GROMMET; HARNESS
(A) ID=28 OD=35 T=25
1-09332-011-1 01 1 0407-
224 SLEEVE; RUBBER,HARNESS
(A) ID=17 OD=21 L=40
1-09337-012-0 01 1 0407-
224 SLEEVE; RUBBER,HARNESS
(B) ID=32 OD=36 L=50
1-09337-023-0 01 1 0407-
503 CONNECTOR
FULLER FS8209HD DD M/T<Y3A>
1-82690-974-0 01 1 0407-
530 SEAL; HARNESS
180X40
1-72498-019-1 06 1 0407-

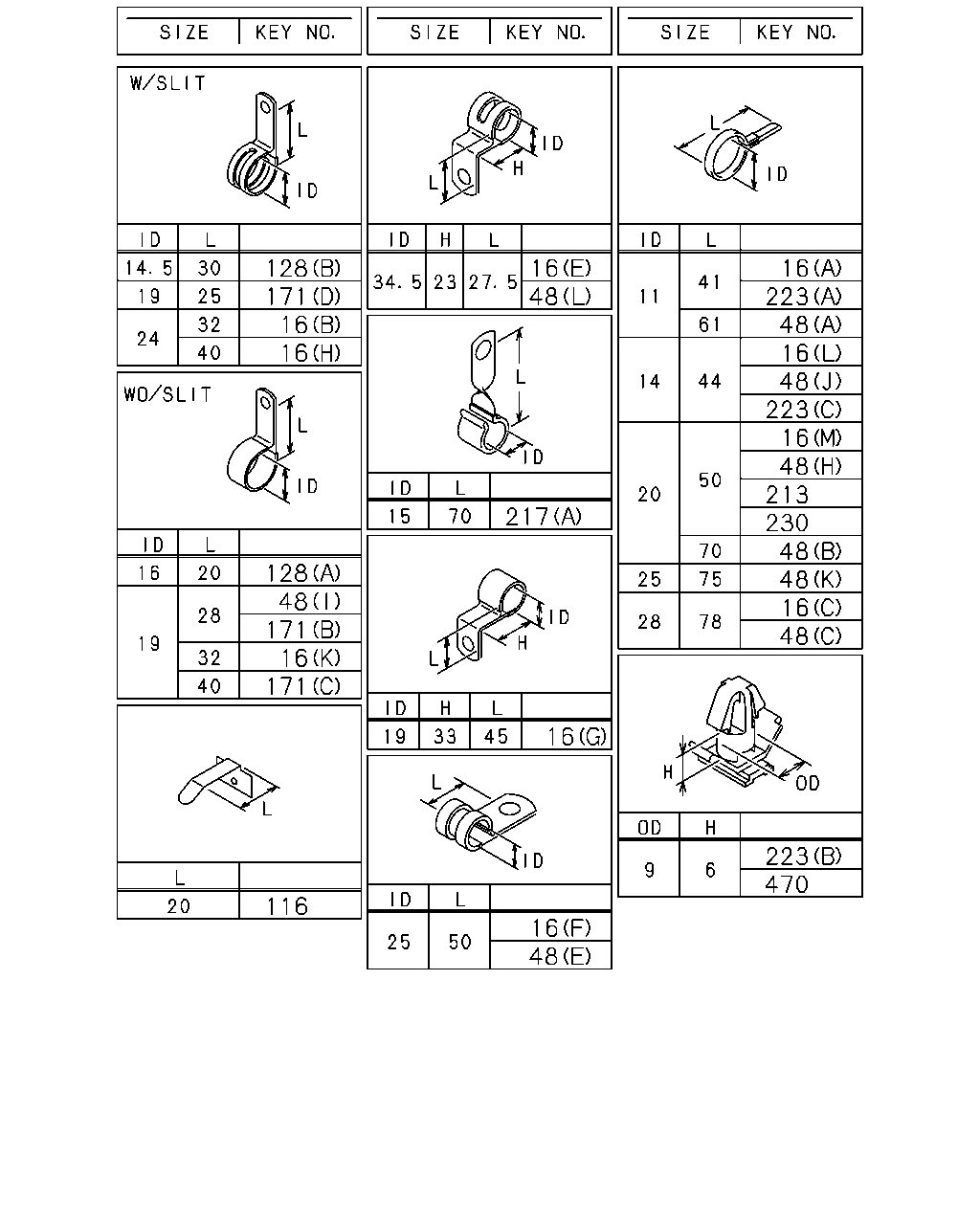

çizim 81751
128 171 16 16 16 48 16 223 48 16 48 223 16 48 213 230 48 48 16 48 217 128 48 171 16 171 16 223 470 116 16 48
BalonParca AdiParca NoAdetTipApplied Date
16 CLIP; HARNESS
(A) ID=11 L=41 THA
1-09700-403-0 03 1 0407-
16 CLIP; HARNESS
(B) ID=24 L=32 THA
1-09700-766-1 01 1 0407-
16 CLIP; HARNESS
(C) ID=28 L=78 THA
1-09700-858-0 01 1 0407-
16 CLIP; HARNESS
(D) ID=25 H=30 L=35
1-09700-875-0 01 1 0407-
16 CLIP; HARNESS
(E) ID=34.5 H=23 L=27.5 THA
1-09700-905-0 01 1 0407-
16 CLIP; HARNESS
(F) ID=25 L=50
1-09701-019-0 01 1 0407-
16 CLIP; HARNESS
(G) ID=19 H=33 L=45 THA
1-09701-045-0 01 1 0407-
16 CLIP; HARNESS
(H) ID=24 L=40
1-09701-139-0 01 1 0407-
16 CLIP; HARNESS
(I) L=300 THA
1-09707-001-1 01 1 0407-
16 CLIP; HARNESS
(J) L=250
5-09707-030-1 01 1 0407-
16 CLIP; HARNESS
(K) ID=19 L=32
9-09525-866-0 01 1 0407-0606
16 CLIP; HARNESS
(K) ID=19 L=32
0-95235-866-0 01 1 0607-
16 CLIP; HARNESS
(L) ID=14 L=44 THA
9-09917-427-0 03 1 0407-
16 CLIP; HARNESS
(M) ID=20 L=50 THA
9-09917-430-0 03 1 0407-
48 CLIP; FRAME HARNESS
(K) ID=25 L=75
1-09701-275-0 06 1 0407-
48 CLIP; FRAME HARNESS
(A) ID=11 L=61 THA
1-09700-484-0 01 1 0407-
48 CLIP; FRAME HARNESS
(B) ID=20 L=70
1-09700-485-0 03 1 0407-
48 CLIP; FRAME HARNESS
(C) ID=28 L=78 THA
1-09700-858-0 04 1 0407-
48 CLIP; FRAME HARNESS
(D) ID=25 H=30 L=35
1-09700-875-0 01 1 0407-
48 CLIP; FRAME HARNESS
(L) ID=34.5 H=23 L=27.5 THA
1-09700-905-0 01 1 0407-
48 CLIP; FRAME HARNESS
(E) ID=25 L=50
1-09700-976-0 01 1 0407-
48 CLIP; FRAME HARNESS
(F) L=180 THA
1-09707-162-1 01 1 0407-
48 CLIP; FRAME HARNESS
(G) L=250
5-09707-030-1 02 1 0407-
48 CLIP; FRAME HARNESS
(I) ID=19 L=28
9-09525-856-0 01 1 0407-0606
48 CLIP; FRAME HARNESS
(I) ID=19 L=28
0-95235-856-0 01 1 0607-
48 CLIP; FRAME HARNESS
(J) ID=14 L=44 THA
9-09917-427-0 01 1 0407-
48 CLIP; FRAME HARNESS
(J) ID=14 L=44 THA
9-09917-427-0 01 1 0407-
48 CLIP; FRAME HARNESS
(H) ID=20 L=50 THA
8-97916-115-0 02 1 0407-0407
48 CLIP; FRAME HARNESS
(H) ID=20 L=50 THA
8-97916-115-0 03 1 0407-
48 CLIP; FRAME HARNESS
(H) ID=20 L=50 THA
8-97916-115-0 15 1 0407-
116 CLIP; ROOF HARNESS
L=20
1-09987-246-2 03 1 0407-
128 CLIP; COMB SW HARNESS,STRG COLUMN
(A) ID=16 L=20
9-09525-535-0 01 1 0407-0606
128 CLIP; COMB SW HARNESS,STRG COLUMN
(A) ID=16 L=20
0-95235-535-0 01 1 0607-
128 CLIP; COMB SW HARNESS,STRG COLUMN
(B) ID=14.5 L=30
9-09916-893-1 01 1 0407-
171 CLIP; STARTER HARNESS
ZF 9S75 DD M/T<Y1H> (D) ID=19 L=25
1-09700-515-1 01 1 0407-
171 CLIP; STARTER HARNESS
ZF 9S75 DD M/T<Y1H> (E) ID=21 L=30 H=40
1-09700-991-1 01 1 0407-
171 CLIP; STARTER HARNESS
ZF 9S75 DD M/T<Y1H> (B) ID=19 L=28
9-09525-856-0 04 1 0407-0606
171 CLIP; STARTER HARNESS
ZF 9S75 DD M/T<Y1H> (B) ID=19 L=28
0-95235-856-0 04 1 0607-
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (A) L=180 THA
1-09707-162-1 03 1 0407-
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (B) ID=19 L=28
9-09525-856-0 02 1 0407-0606
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (B) ID=19 L=28
0-95235-856-0 02 1 0607-
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (C) ID=19 L=40
9-09525-876-0 02 1 0407-0606
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (C) ID=19 L=40
0-95235-876-0 02 1 0607-
213 CLIP; END CROSS HARNESS
ID=20 L=50 THA
8-97916-115-0 03 1 0407-
217 CLIP; RR BODY HARNESS
(A) ID=15 L=70 THA
1-09700-980-0 02 1 0407-
217 CLIP; RR BODY HARNESS
(B) L=250
5-09707-030-1 02 1 0407-
223 CLIP; AIR TANK HARNESS
(A) ID=11 L=41 THA
1-09700-403-0 07 1 0407-
223 CLIP; AIR TANK HARNESS
(B) OD=9 H=6 THA
1-09709-178-0 01 1 0407-
223 CLIP; AIR TANK HARNESS
(C) ID=14 L=44 THA
9-09917-427-0 02 1 0407-
230 CLIP; C/MBR HARNESS
ID=20 L=50 THA
9-09917-430-0 02 1 0407-
470 CLIP; HARNESS,LICENSE LAMP
OD=9 H=6 THA
1-09709-178-0 01 1 0407-
çizim 81758
334 154 334 53 334 334 335 246 59
BalonParca AdiParca NoAdetTipApplied Date
53 BRACKET; HARNESS 1-47476-812-1 01 1 0407-
59 BRACKET; FRAME HARNESS
L=95 THA
1-82699-085-0 01 1 0407-
154 BRACKET; STARTER EARTH CABLE 1-47465-518-0 01 1 0407-
246 BRACKET; CLIP,SPD SENSOR
ZF 9S75 DD M/T<Y1H>
1-14119-175-0 01 1 0407-
334 BRACKET
FULLER FS8209HD DD M/T<Y3A> (A) T=3.2
1-46147-083-0 01 1 0407-
334 BRACKET
FULLER FS8209HD DD M/T<Y3A> (B)
1-47477-698-0 02 1 0407-
334 BRACKET
FULLER FS8209HD DD M/T<Y3A> (C)
1-82699-639-1 02 1 0407-
334 BRACKET
FULLER FS8209HD DD M/T<Y3A> (D) L=60
1-82699-875-0 01 1 0407-
335 BRACKET; CONNECTOR
THA
1-82698-167-0 01 1 0407-

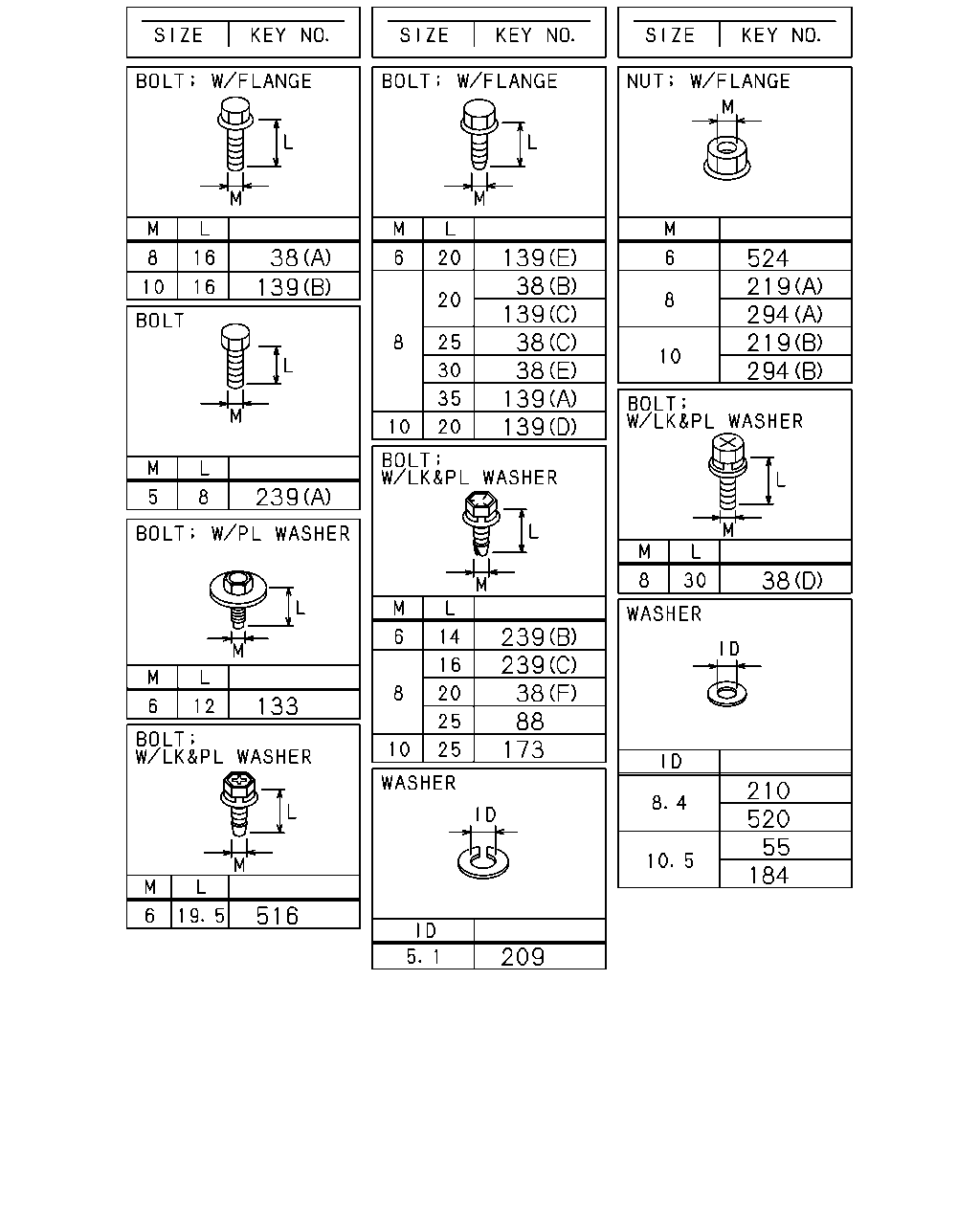

çizim 82756
38 139 139 38 139 38 38 139 139 524 219 294 219 294 239 38 239 239 38 88 173 133 210 520 55 184 516 209
BalonParca AdiParca NoAdetTipApplied Date
38 BOLT; CLIP,HARNESS
(E) M8X30 FLANGE
0-28680-830-0 02 1 0407-0611
38 BOLT; CLIP,HARNESS
(E) M8X30 FLANGE THA
0-28650-830-0 02 1 0612-
38 BOLT; CLIP,HARNESS
(F) M8X20 W/LK&PL WASHER
8-97086-825-0 01 1 0407-
38 BOLT; CLIP,HARNESS
ZF 9S75 DD M/T<Y1H> (A) M8X16 FLANGE
0-28080-816-0 01 1 0407-0611
38 BOLT; CLIP,HARNESS
ZF 9S75 DD M/T<Y1H> (A) M8X16 FLANGE THA
0-28050-816-0 01 1 0612-
38 BOLT; CLIP,HARNESS
ZF 9S75 DD M/T<Y1H> (B) M8X20 FLANGE
0-28680-820-0 05 1 0407-0611
38 BOLT; CLIP,HARNESS
ZF 9S75 DD M/T<Y1H> (B) M8X20 FLANGE THA
0-28650-820-0 05 1 0612-
38 BOLT; CLIP,HARNESS
FULLER FS8209HD DD M/T<Y3A> (A) M8X16 FLANGE
0-28080-816-0 04 1 0407-0611
38 BOLT; CLIP,HARNESS
FULLER FS8209HD DD M/T<Y3A> (A) M8X16 FLANGE THA
0-28050-816-0 04 1 0612-
38 BOLT; CLIP,HARNESS
(B) M8X20 FLANGE
0-28680-820-0 04 1 0407-0611
38 BOLT; CLIP,HARNESS
(B) M8X20 FLANGE THA
0-28650-820-0 04 1 0612-
38 BOLT; CLIP,HARNESS
(C) M8X25 FLANGE
0-28680-825-0 01 1 0407-0611
38 BOLT; CLIP,HARNESS
(C) M8X25 FLANGE THA
0-28650-825-0 01 1 0612-
38 BOLT; CLIP,HARNESS
(C) M8X25 FLANGE
0-28680-825-0 03 1 0407-0611
38 BOLT; CLIP,HARNESS
(C) M8X25 FLANGE THA
0-28650-825-0 03 1 0612-
38 BOLT; CLIP,HARNESS
(D) M8X30 W/LK&PL WASHER
0-50140-830-0 02 1 0407-0701
38 BOLT; CLIP,HARNESS
(D) M8X30 W/LK&PL WASHER
0-50640-830-0 02 1 0702-
38 BOLT; CLIP,HARNESS
(A) M8X16 FLANGE
0-28080-816-0 02 1 0407-0611
38 BOLT; CLIP,HARNESS
(A) M8X16 FLANGE
0-28080-816-0 02 1 0407-0611
38 BOLT; CLIP,HARNESS
(A) M8X16 FLANGE THA
0-28050-816-0 02 1 0612-
38 BOLT; CLIP,HARNESS
(A) M8X16 FLANGE THA
0-28050-816-0 02 1 0612-
55 WASHER; PL,CLIP
ZF 9S75 DD M/T<Y1H> ID=10.5 OD=22
9-09160-610-0 01 1 0407-0605
55 WASHER; PL,CLIP
ZF 9S75 DD M/T<Y1H> ID=10.5 OD=22
0-91610-610-0 01 1 0606-
88 BOLT; DOOR HARNESS EARTH
M8X25 W/LK&PL WASHER
8-97087-203-0 01 1 0407-
133 SCREW; HARNESS CLIP,STRG COLUMN
M6X12 W/PL WASHER
8-97806-950-0 01 1 0407-
139 BOLT; BRKT
ZF 9S75 DD M/T<Y1H> (E) M6X20 FLANGE
0-28680-620-0 01 1 0407-0611
139 BOLT; BRKT
ZF 9S75 DD M/T<Y1H> (E) M6X20 FLANGE THA
0-28650-620-0 01 1 0612-
139 BOLT; BRKT
(A) M8X35 FLANGE
0-28680-835-0 01 1 0407-0611
139 BOLT; BRKT
(A) M8X35 FLANGE
0-28680-835-0 01 1 0407-0611
139 BOLT; BRKT
(A) M8X35 FLANGE THA
0-28650-835-0 01 1 0612-
139 BOLT; BRKT
(A) M8X35 FLANGE THA
0-28650-835-0 01 1 0612-
139 BOLT; BRKT
FULLER FS8209HD DD M/T<Y3A> (B) M10X16 FLANGE
0-28181-016-0 01 1 0407-0512
139 BOLT; BRKT
FULLER FS8209HD DD M/T<Y3A> (B) M10X16 FLANGE
0-28151-016-0 01 1 0601-
139 BOLT; BRKT
FULLER FS8209HD DD M/T<Y3A> (C) M8X20 FLANGE
0-28680-820-0 01 1 0407-0611
139 BOLT; BRKT
FULLER FS8209HD DD M/T<Y3A> (C) M8X20 FLANGE THA
0-28650-820-0 01 1 0612-
139 BOLT; BRKT
FULLER FS8209HD DD M/T<Y3A> (D) M10X20 FLANGE
0-28681-020-0 03 1 0407-0611
139 BOLT; BRKT
FULLER FS8209HD DD M/T<Y3A> (D) M10X20 FLANGE THA
0-28651-020-0 03 1 0612-
173 BOLT; STARTER EARTH
M10X25 W/LK&PL WASHER
8-97087-205-0 01 1 0407-
184 WASHER; PL,STARTER EARTH
ID=10.5
1-09503-265-0 01 1 0407-
209 WASHER; LK,GEN,EARTH
ID=5.1
9-09150-505-0 01 1 0407-0603
209 WASHER; LK,GEN,EARTH
ID=5.1
0-91510-505-0 01 1 0604-
210 WASHER; PL,GEN
ID=8.4
1-09503-264-0 01 1 0407-
219 NUT
ZF 9S75 DD M/T<Y1H> (B) M10 FLANGE
0-91150-210-0 01 1 0407-0602
219 NUT
ZF 9S75 DD M/T<Y1H> (B) M10 FLANGE THA
0-91180-210-0 01 1 0603-
219 NUT
(A) M8 FLANGE
0-91150-108-0 01 1 0407-0602
219 NUT
(A) M8 FLANGE THA
0-91180-108-0 01 1 0603-
219 NUT
(A) M8 FLANGE
0-91150-108-0 03 1 0407-0602
219 NUT
(A) M8 FLANGE THA
0-91180-108-0 03 1 0603-
219 NUT
(A) M8 FLANGE
0-91150-108-0 05 1 0407-0602
219 NUT
(A) M8 FLANGE THA
0-91180-108-0 05 1 0603-
239 BOLT; GRAND
(A) M5X8 THA
0-20800-508-0 01 1 0407-
239 BOLT; GRAND
(B) M6X14 W/LK&PL WASHER
8-97086-822-0 02 1 0407-
239 BOLT; GRAND
(C) M8X16 W/LK&PL WASHER
8-97087-055-0 01 1 0407-
294 NUT
FULLER FS8209HD DD M/T<Y3A> (B) M10 FLANGE
0-91150-210-0 01 1 0407-0602
294 NUT
FULLER FS8209HD DD M/T<Y3A> (B) M10 FLANGE THA
0-91180-210-0 01 1 0603-
294 NUT
(A) M8 FLANGE
0-91150-108-0 01 1 0407-0602
294 NUT
FULLER FS8209HD DD M/T<Y3A> (A) M8 FLANGE
0-91150-108-0 01 1 0407-0602
294 NUT
(A) M8 FLANGE
0-91150-108-0 01 1 0407-0602
294 NUT
(A) M8 FLANGE THA
0-91180-108-0 01 1 0603-
294 NUT
FULLER FS8209HD DD M/T<Y3A> (A) M8 FLANGE THA
0-91180-108-0 01 1 0603-
294 NUT
(A) M8 FLANGE THA
0-91180-108-0 01 1 0603-
516 BOLT; HARNESS
M6X19.5 W/LK&PL WASHER THA
8-94279-201-0 02 1 0407-
520 WASHER; PL,EARTH CABLE
ID=8.4
1-09503-264-0 01 1 0407-
524 NUT; HARNESS
M6 FLANGE
0-91150-106-0 01 1 0407-0605
524 NUT; HARNESS
M6 FLANGE THA
0-91180-106-0 01 1 0606-
çizim 86167
16 237 14 81 206 305 16 48 217 235 305 48 171 194 231 237 148 121 148 168 171 16 48
BalonParca AdiParca NoAdetTipApplied Date
14 CLIP; BAND,HARNESS
L=140
5-09707-031-1 01 1 0407-
16 CLIP; HARNESS
(A) ID=11 L=41 THA
1-09700-403-0 03 1 0407-
16 CLIP; HARNESS
(B) ID=24 L=32 THA
1-09700-766-1 01 1 0407-
16 CLIP; HARNESS
(C) ID=28 L=78 THA
1-09700-858-0 01 1 0407-
16 CLIP; HARNESS
(D) ID=25 H=30 L=35
1-09700-875-0 01 1 0407-
16 CLIP; HARNESS
(E) ID=34.5 H=23 L=27.5 THA
1-09700-905-0 01 1 0407-
16 CLIP; HARNESS
(F) ID=25 L=50
1-09701-019-0 01 1 0407-
16 CLIP; HARNESS
(G) ID=19 H=33 L=45 THA
1-09701-045-0 01 1 0407-
16 CLIP; HARNESS
(H) ID=24 L=40
1-09701-139-0 01 1 0407-
16 CLIP; HARNESS
(I) L=300 THA
1-09707-001-1 01 1 0407-
16 CLIP; HARNESS
(J) L=250
5-09707-030-1 01 1 0407-
16 CLIP; HARNESS
(K) ID=19 L=32
9-09525-866-0 01 1 0407-0606
16 CLIP; HARNESS
(K) ID=19 L=32
0-95235-866-0 01 1 0607-
16 CLIP; HARNESS
(L) ID=14 L=44 THA
9-09917-427-0 03 1 0407-
16 CLIP; HARNESS
(M) ID=20 L=50 THA
9-09917-430-0 03 1 0407-
48 CLIP; FRAME HARNESS
(K) ID=25 L=75
1-09701-275-0 06 1 0407-
48 CLIP; FRAME HARNESS
(A) ID=11 L=61 THA
1-09700-484-0 01 1 0407-
48 CLIP; FRAME HARNESS
(B) ID=20 L=70
1-09700-485-0 03 1 0407-
48 CLIP; FRAME HARNESS
(C) ID=28 L=78 THA
1-09700-858-0 04 1 0407-
48 CLIP; FRAME HARNESS
(D) ID=25 H=30 L=35
1-09700-875-0 01 1 0407-
48 CLIP; FRAME HARNESS
(L) ID=34.5 H=23 L=27.5 THA
1-09700-905-0 01 1 0407-
48 CLIP; FRAME HARNESS
(E) ID=25 L=50
1-09700-976-0 01 1 0407-
48 CLIP; FRAME HARNESS
(F) L=180 THA
1-09707-162-1 01 1 0407-
48 CLIP; FRAME HARNESS
(G) L=250
5-09707-030-1 02 1 0407-
48 CLIP; FRAME HARNESS
(I) ID=19 L=28
9-09525-856-0 01 1 0407-0606
48 CLIP; FRAME HARNESS
(I) ID=19 L=28
0-95235-856-0 01 1 0607-
48 CLIP; FRAME HARNESS
(J) ID=14 L=44 THA
9-09917-427-0 01 1 0407-
48 CLIP; FRAME HARNESS
(J) ID=14 L=44 THA
9-09917-427-0 01 1 0407-
48 CLIP; FRAME HARNESS
(H) ID=20 L=50 THA
8-97916-115-0 02 1 0407-0407
48 CLIP; FRAME HARNESS
(H) ID=20 L=50 THA
8-97916-115-0 03 1 0407-
48 CLIP; FRAME HARNESS
(H) ID=20 L=50 THA
8-97916-115-0 15 1 0407-
81 CLIP; HARNESS
L=140
5-09707-031-1 02 1 0407-
121 CLIP; FACIA HARNESS
OD=7 H=1.2
8-94364-750-0 02 1 0407-
148 CLIP; BAND,HEADLAMP HARNESS
(B) L=85 THA
8-94232-611-0 01 1 0407-
148 CLIP; BAND,HEADLAMP HARNESS
(A) ID=6 & 10-13 THA
8-97069-515-0 01 1 0407-
168 CLIP; DASH HARNESS
ID=6 & 10-13 THA
8-97069-515-0 05 1 0407-
171 CLIP; STARTER HARNESS
ZF 9S75 DD M/T<Y1H> (D) ID=19 L=25
1-09700-515-1 01 1 0407-
171 CLIP; STARTER HARNESS
ZF 9S75 DD M/T<Y1H> (E) ID=21 L=30 H=40
1-09700-991-1 01 1 0407-
171 CLIP; STARTER HARNESS
ZF 9S75 DD M/T<Y1H> (B) ID=19 L=28
9-09525-856-0 04 1 0407-0606
171 CLIP; STARTER HARNESS
ZF 9S75 DD M/T<Y1H> (B) ID=19 L=28
0-95235-856-0 04 1 0607-
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (A) L=180 THA
1-09707-162-1 03 1 0407-
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (B) ID=19 L=28
9-09525-856-0 02 1 0407-0606
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (B) ID=19 L=28
0-95235-856-0 02 1 0607-
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (C) ID=19 L=40
9-09525-876-0 02 1 0407-0606
171 CLIP; STARTER HARNESS
FULLER FS8209HD DD M/T<Y3A> (C) ID=19 L=40
0-95235-876-0 02 1 0607-
194 CLIP; BAND
L=180 THA
1-09707-162-1 01 1 0407-
206 CLIP; FUEL TANK HARNESS
L=140
5-09707-031-1 02 1 0407-
217 CLIP; RR BODY HARNESS
(A) ID=15 L=70 THA
1-09700-980-0 02 1 0407-
217 CLIP; RR BODY HARNESS
(B) L=250
5-09707-030-1 02 1 0407-
231 CLIP; BAND,OIL PRESS
L=180 THA
1-09707-162-1 01 1 0407-
235 CLIP; HARNESS,SPD SENSOR,SSPS
L=250
5-09707-030-1 01 1 0407-
237 CLIP; BAND,ACL
(A) L=600
1-09707-107-1 01 1 0407-
237 CLIP; BAND,ACL
(B) L=180 THA
1-09707-162-1 01 1 0407-
305 CLIP; ENG HARNESS
(A) L=250
5-09707-030-1 04 1 0407-
305 CLIP; ENG HARNESS
(B) L=140
5-09707-031-1 01 1 0407-
305 CLIP; ENG HARNESS
(B) L=140
5-09707-031-1 01 1 0407-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
