4-33 — STEERING LINKAGE (#23950) — 12 parça

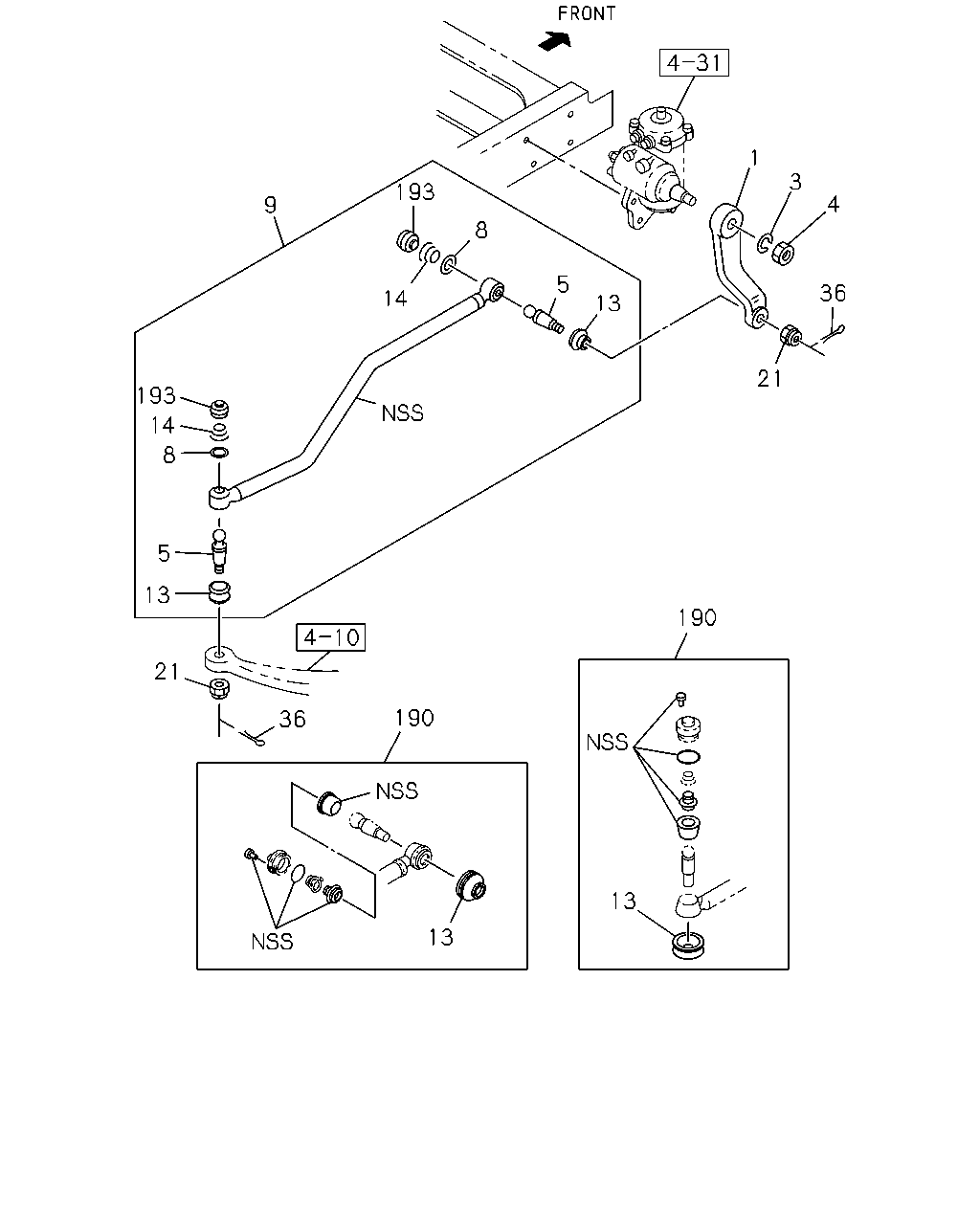

çizim 81558
1 3 193 4 9 8 5 36 14 13 21 193 14 8 5 13 190 21 190 36 13 13
BalonParca AdiParca NoAdetTipApplied Date A B
1 ARM; PITMAN,STRG 1-44341-409-0 01 1 0210- ● ●
3 WASHER; LK,PITMAN ARM
ID=36.5 		1-09500-021-0 01 1 0210- ● ●
4 NUT; PITMAN ARM
M36 FLANGE 		1-09440-013-0 01 1 0210- ● ●
5 BALL; JOINT,DRAG LINK 1-44361-105-1 02 1 0210- ● ●
8 SEAT; SPR,ROD END 1-43159-075-0 02 1 0210- ● ●
9 LINK; DRAG 1-44380-100-3 01 1 0210- ● ●
13 BOOT; DRAG LINK 1-43159-107-0 02 1 0210- ● ●
14 SPRING; COIL,DRAG LINK 1-43159-074-0 02 1 0210- ● ●
21 NUT; LK,JOINT BALL
M24 SLOTTED THA 		1-09442-020-0 02 1 0210- ● ●
36 PIN; SPLIT,DRAG LINK
OD=4.6 L=35 		9-08115-035-0 02 1 0210- ● ●
190 REPAIR KIT; DRAG LINK 1-85574-041-0 02 1 0210- ● ●
193 PLUG; END,DRAG LINK 1-43159-093-0 02 1 0210- ● ●
