🏠 Isuzu WW BUSES LT 11032 - LT134(LHD) EURO4 1 - Fuel Tank, Cooling, Air Intake, Exhaust System 1-50 - EXHAUST PIPE AND SILENCER
1-50 — EXHAUST PIPE AND SILENCER (#23722) — 243 parça

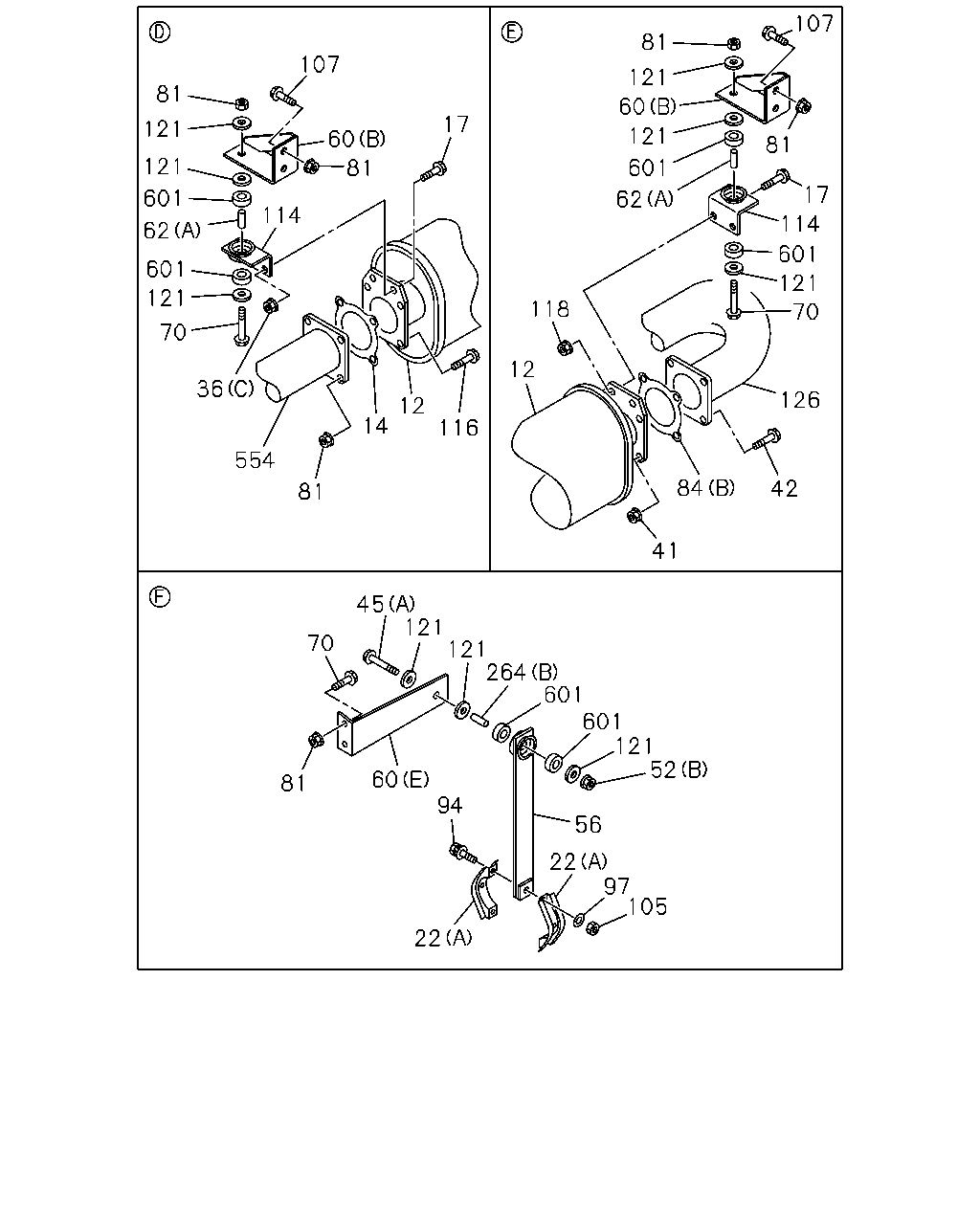

çizim 139075
107 81 107 121 81 60 17 121 121 60 81 121 601 81 17 601 62 114 14 62 601 601 121 121 118 70 70 12 36 126 12 14 116 554 84 42 81 41 45 121 121 264 601 601 121 52 70 60 94 81 56 22 97 105 22
BalonParca AdiParca NoAdetTipApplied Date
12 SILENCER ASM; EXH 1-22141-201-1 01 1 0612-
14 GASKET; SILENCER TO EXH PIPE 1-22116-042-0 01 1 0612-
17 BOLT; EXH PIPE
M12X35 FLANGE
0-28651-235-0 04 1 0612-
22 CLAMP; EXH PIPE
(A) ID=80-84
1-22133-233-0 02 1 0612-
22 CLAMP; EXH PIPE
(B)
1-22133-295-0 01 1 0612-0807
22 CLAMP; EXH PIPE
(C)
8-98073-250-0 02 1 0808-
36 NUT; EXH PIPE
(A) M10
0-91110-510-0 04 1 0612-
36 NUT; EXH PIPE
(C) M12 FLANGE
0-91180-212-0 08 1 0612-
36 NUT; EXH PIPE
(B) M12
1-09400-010-0 03 1 0612-
41 NUT; EXH PIPE TO EXH SILENCER
M12 FLANGE
0-91180-212-0 04 1 0612-
42 BOLT; EXH PIPE TO EXH SILENCER
M12X35 FLANGE
0-28651-235-0 04 1 0612-
45 BOLT; BRKT
(A) M10X50
0-10856-050-0 01 1 0612-
45 BOLT; BRKT
(B) M10X60 FLANGE
0-28051-060-0 03 1 0612-
52 NUT; BRKT
(A) M10 FLANGE
0-91180-110-0 04 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 08 1 0703-0706
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 07 1 0707-
52 NUT; BRKT
(A) M10 FLANGE
0-91180-110-0 08 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 03 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 07 1 0703-0706
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 08 1 0707-
52 NUT; BRKT
(C) M10 LOCK NUT
0-91370-010-0 03 1 0612-
56 BRACKET; CLAMP,EXH PIPE 1-22131-629-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(A)
1-22152-390-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(F)
1-22152-391-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(B)
1-22152-392-0 02 1 0612-
60 BRACKET; FRAME TO BRKT
(C)
8-98055-632-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(D)
8-98055-635-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(E)
8-98055-700-0 01 1 0612-
62 TUBE; DIST,BRKT
(A) L=25
1-14234-083-0 02 1 0612-
62 TUBE; DIST,BRKT
(B) L=22
1-22159-392-0 02 1 0612-0909
62 TUBE; DIST,BRKT
(B) L=22
1-22159-392-0 02 1 0612-0909
62 TUBE; DIST,BRKT
(B) L=22
9-22159-024-0 02 1 0910-
62 TUBE; DIST,BRKT
(B) L=22
9-22159-024-0 02 1 0910-
70 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 02 1 0703-
70 BOLT; BRKT
M10X60 FLANGE
0-28051-060-0 02 1 0612-
70 BOLT; BRKT
M10X60 FLANGE
0-28051-060-0 04 1 0612-
70 BOLT; BRKT
M12X35 FLANGE
0-28651-235-0 02 1 0612-
81 NUT; BRKT
M10 FLANGE
0-91180-210-0 04 1 0703-
81 NUT; BRKT
M10 FLANGE
0-91180-110-0 04 1 0612-0702
81 NUT; BRKT
M8 FLANGE
0-91180-208-0 02 1 0703-0801
81 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0802-
81 NUT; BRKT
M12 FLANGE
0-91180-212-0 04 1 0612-0702
81 NUT; BRKT
M12 FLANGE
0-91180-212-0 02 1 0703-
81 NUT; BRKT
M10 LOCK NUT
0-91370-010-0 02 1 0612-
81 NUT; BRKT
M10 LOCK NUT
0-91370-010-0 04 1 0612-
84 GASKET; EXH PIPE
(A)
1-22116-040-0 01 1 0612-
84 GASKET; EXH PIPE
(B)
1-22116-042-0 01 1 0612-
94 BOLT; CLAMP
M10X45 W/LK&PL WASHER
0-50141-045-0 02 1 0612-0805
94 BOLT; CLAMP
M10X45 W/LK&PL WASHER
8-98055-085-0 02 1 0806-
97 WASHER; PL,CLAMP
ID=10.5
9-09164-510-0 02 1 0612-0909
97 WASHER; PL,CLAMP
ID=10.5
0-91614-510-0 02 1 0910-
105 NUT; CLAMP
M10
0-91110-510-0 02 1 0612-
107 BOLT; BRKT
M10X30 FLANGE
0-28651-030-0 04 1 0612-
114 BRACKET; EXH SILENCER 1-22139-348-0 02 1 0612-
116 BOLT; BRKT
M12X35 FLANGE
0-28651-235-0 04 1 0612-0702
116 BOLT; BRKT
M12X35 FLANGE
0-28651-235-0 02 1 0703-
118 NUT; SILENCER MTG BRKT
M12 FLANGE
0-91180-212-0 02 1 0612-
121 WASHER; PL,BRKT
ID=10.5 OD=40 T=3.2
8-98010-405-0 06 1 0612-
121 WASHER; PL,BRKT
ID=10.5 OD=40 T=3.2
8-98010-405-0 24 1 0612-
126 PIPE; EXH,RR 8-98053-012-2 01 1 0612-
264 TUBE; DIST,SUPPORT RUBBER
(A) L=25
1-14234-083-0 02 1 0612-
264 TUBE; DIST,SUPPORT RUBBER
(B) L=22
1-22159-392-0 02 1 0612-0909
264 TUBE; DIST,SUPPORT RUBBER
(B) L=22
9-22159-024-0 02 1 0910-
554 PIPE; EXH,SILENCER 8-98053-011-0 01 1 0612-
601 MOUNTING 8-98055-817-0 04 1 0612-
601 MOUNTING 8-98055-817-0 16 1 0612-

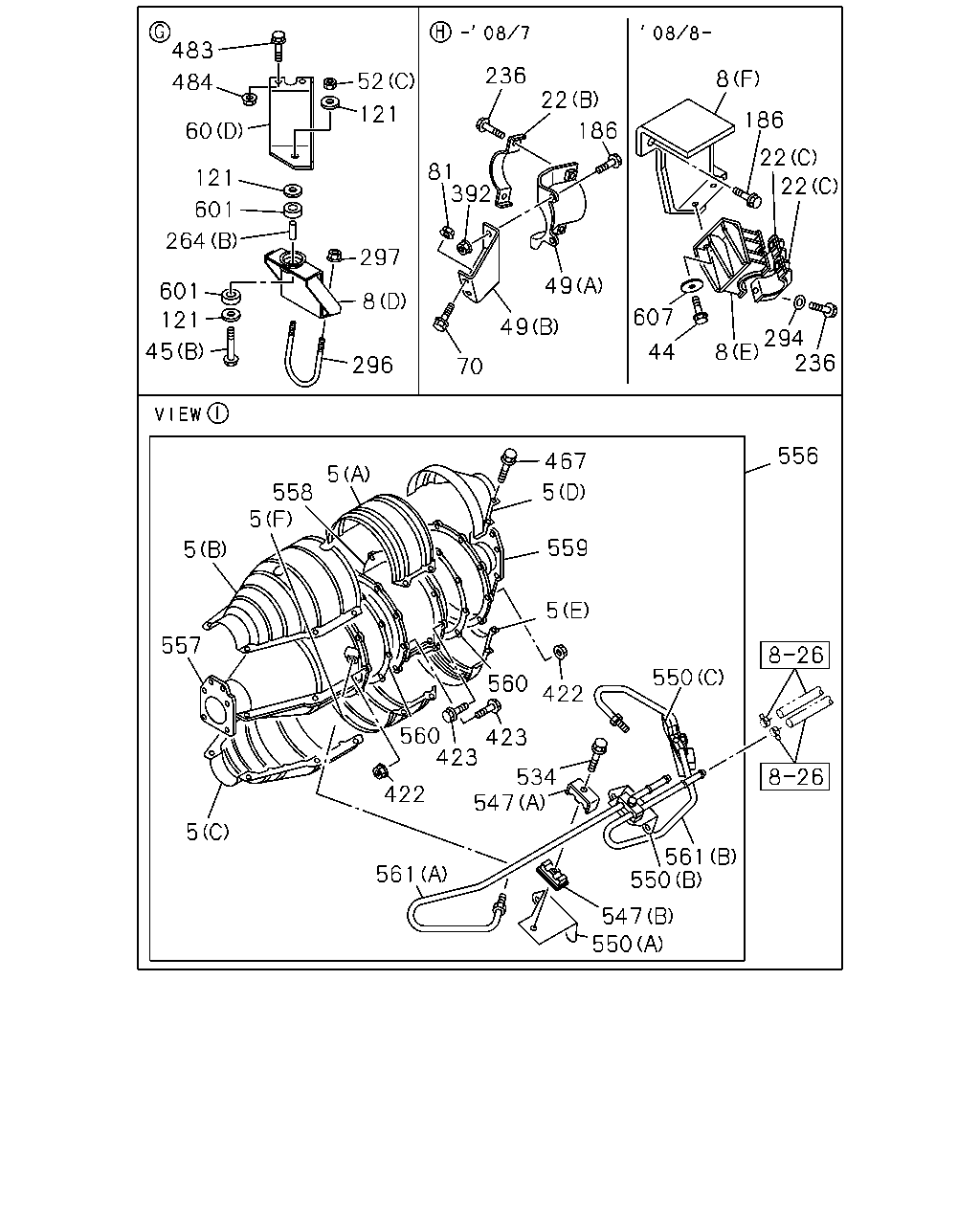

çizim 139081
483 236 8 52 484 22 121 186 186 60 22 81 392 121 22 601 264 297 49 601 8 607 121 49 294 8 236 45 44 296 70 556 467 5 5 558 5 559 5 5 557 550 560 422 560 423 423 534 547 422 5 561 550 561 547 550
BalonParca AdiParca NoAdetTipApplied Date
5 PROTECTOR; HEAT
(A)
8-97605-172-0 01 1 0612-
5 PROTECTOR; HEAT
(B)
8-97611-086-0 01 1 0612-
5 PROTECTOR; HEAT
(C)
8-97611-087-0 01 1 0612-
5 PROTECTOR; HEAT
(D)
8-97611-088-0 01 1 0612-
5 PROTECTOR; HEAT
(E)
8-97611-089-0 01 1 0612-
5 PROTECTOR; HEAT
(F)
8-97613-390-0 01 1 0612-
8 BRACKET; EXH PIPE
(E)
8-98125-922-0 01 1 0808-
8 BRACKET; EXH PIPE
(F)
8-98125-921-0 01 1 0808-
8 BRACKET; EXH PIPE
(C)
8-98055-633-0 01 1 0612-
8 BRACKET; EXH PIPE
(D)
8-98055-634-0 01 1 0612-
8 BRACKET; EXH PIPE
(A)
1-22152-394-1 01 1 0612-
8 BRACKET; EXH PIPE
(B)
1-22152-395-1 01 1 0612-
22 CLAMP; EXH PIPE
(A) ID=80-84
1-22133-233-0 02 1 0612-
22 CLAMP; EXH PIPE
(B)
1-22133-295-0 01 1 0612-0807
22 CLAMP; EXH PIPE
(C)
8-98073-250-0 02 1 0808-
44 BOLT; BRKT
M10X30 FLANGE
0-28651-030-0 12 1 0612-
44 BOLT; BRKT
M10X35 FLANGE
0-28651-035-0 02 1 0612-0807
44 BOLT; BRKT
M10X35 FLANGE
0-28651-035-0 04 1 0808-
44 BOLT; BRKT
M10X35 FLANGE
0-28651-035-0 02 1 0808-
45 BOLT; BRKT
(A) M10X50
0-10856-050-0 01 1 0612-
45 BOLT; BRKT
(B) M10X60 FLANGE
0-28051-060-0 03 1 0612-
49 BRACKET; EXH PIPE TO TRANS
(A)
8-98042-786-0 01 1 0612-0807
49 BRACKET; EXH PIPE TO TRANS
(B)
8-98055-742-0 01 1 0612-0807
52 NUT; BRKT
(A) M10 FLANGE
0-91180-110-0 04 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 08 1 0703-0706
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 07 1 0707-
52 NUT; BRKT
(A) M10 FLANGE
0-91180-110-0 08 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 03 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 07 1 0703-0706
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 08 1 0707-
52 NUT; BRKT
(C) M10 LOCK NUT
0-91370-010-0 03 1 0612-
60 BRACKET; FRAME TO BRKT
(A)
1-22152-390-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(F)
1-22152-391-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(B)
1-22152-392-0 02 1 0612-
60 BRACKET; FRAME TO BRKT
(C)
8-98055-632-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(D)
8-98055-635-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(E)
8-98055-700-0 01 1 0612-
70 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 02 1 0703-
70 BOLT; BRKT
M10X60 FLANGE
0-28051-060-0 02 1 0612-
70 BOLT; BRKT
M10X60 FLANGE
0-28051-060-0 04 1 0612-
70 BOLT; BRKT
M12X35 FLANGE
0-28651-235-0 02 1 0612-
81 NUT; BRKT
M10 FLANGE
0-91180-210-0 04 1 0703-
81 NUT; BRKT
M10 FLANGE
0-91180-110-0 04 1 0612-0702
81 NUT; BRKT
M8 FLANGE
0-91180-208-0 02 1 0703-0801
81 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0802-
81 NUT; BRKT
M12 FLANGE
0-91180-212-0 04 1 0612-0702
81 NUT; BRKT
M12 FLANGE
0-91180-212-0 02 1 0703-
81 NUT; BRKT
M10 LOCK NUT
0-91370-010-0 02 1 0612-
81 NUT; BRKT
M10 LOCK NUT
0-91370-010-0 04 1 0612-
121 WASHER; PL,BRKT
ID=10.5 OD=40 T=3.2
8-98010-405-0 06 1 0612-
121 WASHER; PL,BRKT
ID=10.5 OD=40 T=3.2
8-98010-405-0 24 1 0612-
186 BOLT; BRKT TO ENG
M10X20 FLANGE
0-28151-020-0 02 1 0612-0807
186 BOLT; BRKT TO ENG
M10X25 FLANGE
0-28151-025-0 03 1 0808-
236 BOLT; PIPE CLAMP TO BRKT
M10X35 FLANGE
0-28651-035-0 04 1 0612-0807
236 BOLT; PIPE CLAMP TO BRKT
M10X35
0-20851-035-0 04 1 0808-
264 TUBE; DIST,SUPPORT RUBBER
(A) L=25
1-14234-083-0 02 1 0612-
264 TUBE; DIST,SUPPORT RUBBER
(B) L=22
1-22159-392-0 02 1 0612-0909
264 TUBE; DIST,SUPPORT RUBBER
(B) L=22
9-22159-024-0 02 1 0910-
294 WASHER; PL,CLAMP TO BRKT,EXH PIPE
ID=10.5
0-91610-510-0 04 1 0808-
296 U-BOLT; FRT EXH PIPE 1-22113-009-0 01 1 0612-
297 NUT; U-BOLT,FRT EXH PIPE
M8
0-91110-508-0 04 1 0612-
392 NUT; CLAMP BRKT
M10 FLANGE
0-91180-210-0 02 1 0612-0807
422 NUT; PIPE
M8 FLANGE
0-91180-208-0 20 1 0612-0702
422 NUT; PIPE
M8 FLANGE
0-91180-108-0 20 1 0703-
423 BOLT; PIPE
M8X35 FLANGE
0-28650-835-0 20 1 0612-
467 BOLT; PROTECTOR
M6X16
8-98019-179-0 14 1 0612-
483 BOLT; BRKT,HEAT PROTECTOR
M8X30 FLANGE
0-28650-830-0 02 1 0612-
484 NUT; BRKT,HEAT PROTECTOR
M8 FLANGE
0-91180-208-0 02 1 0612-0801
484 NUT; BRKT,HEAT PROTECTOR
M8 FLANGE
0-91180-108-0 02 1 0802-
534 BOLT; CLIP
M6X35 FLANGE
0-28650-635-0 03 1 0612-
547 CLIP; PIPE
(A)
8-97381-635-0 03 1 0612-
547 CLIP; PIPE
(B)
8-97381-636-0 03 1 0612-
550 BRACKET; DPD
(A)
8-97611-083-0 01 1 0612-
550 BRACKET; DPD
(B)
8-97611-084-0 01 1 0612-
550 BRACKET; DPD
(C)
8-97611-085-0 01 1 0612-
556 DPD ASM 8-97610-536-6 01 1 0612-1010
556 DPD ASM 8-97622-891-4 01 1 1011-
557 CATALYST ASM 8-97608-055-8 01 1 0612-
558 FILTER ASM 8-97608-057-3 01 1 0612-
559 COVER; RR 8-97611-078-0 01 1 0612-1010
559 COVER; RR 8-97622-887-0 01 1 1011-
560 GASKET; DPD 8-97611-080-0 02 1 0612-
561 PIPE; DPD
(A)
8-97613-324-0 01 1 0612-1010
561 PIPE; DPD
(A)
8-97622-892-0 01 1 1011-
561 PIPE; DPD
(B)
8-97613-325-0 01 1 0612-1010
561 PIPE; DPD
(B)
8-97622-893-0 01 1 1011-
601 MOUNTING 8-98055-817-0 04 1 0612-
601 MOUNTING 8-98055-817-0 16 1 0612-
607 WASHER; BRKT
OD=32 T=6.0
8-94416-693-0 02 1 0808-
607 WASHER; BRKT
OD=32 T=6.0
8-94416-693-0 02 1 0808-

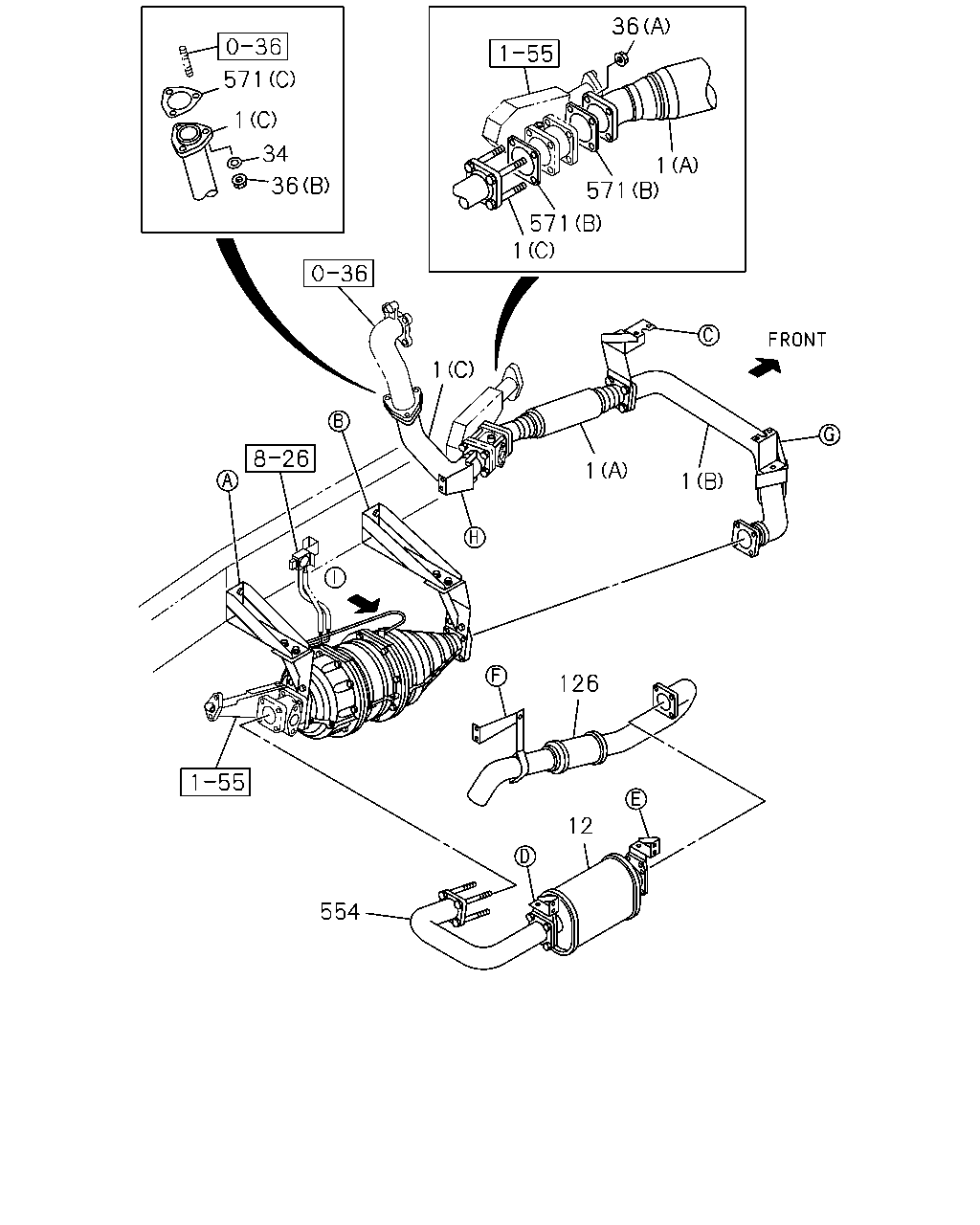

çizim 139084
36 571 1 34 1 571 36 571 1 1 1 1 126 12 554
BalonParca AdiParca NoAdetTipApplied Date
1 PIPE; EXH
(C)
8-98070-357-0 01 1 0612-0807
1 PIPE; EXH
(C)
8-98127-078-0 01 1 0808-
1 PIPE; EXH
(A)
8-98053-009-0 01 1 0612-
1 PIPE; EXH
(B)
8-98053-010-0 01 1 0612-
12 SILENCER ASM; EXH 1-22141-201-1 01 1 0612-
34 WASHER; EXH PIPE
ID=13 OD=24 DISH
1-09500-030-0 03 1 0612-
36 NUT; EXH PIPE
(A) M10
0-91110-510-0 04 1 0612-
36 NUT; EXH PIPE
(C) M12 FLANGE
0-91180-212-0 08 1 0612-
36 NUT; EXH PIPE
(B) M12
1-09400-010-0 03 1 0612-
126 PIPE; EXH,RR 8-98053-012-2 01 1 0612-
554 PIPE; EXH,SILENCER 8-98053-011-0 01 1 0612-
571 GASKET
(A)
1-22116-040-0 01 1 0612-
571 GASKET
(B) ID=85.8
1-22116-043-0 02 1 0612-
571 GASKET
(C)
8-98043-481-0 01 1 0612-

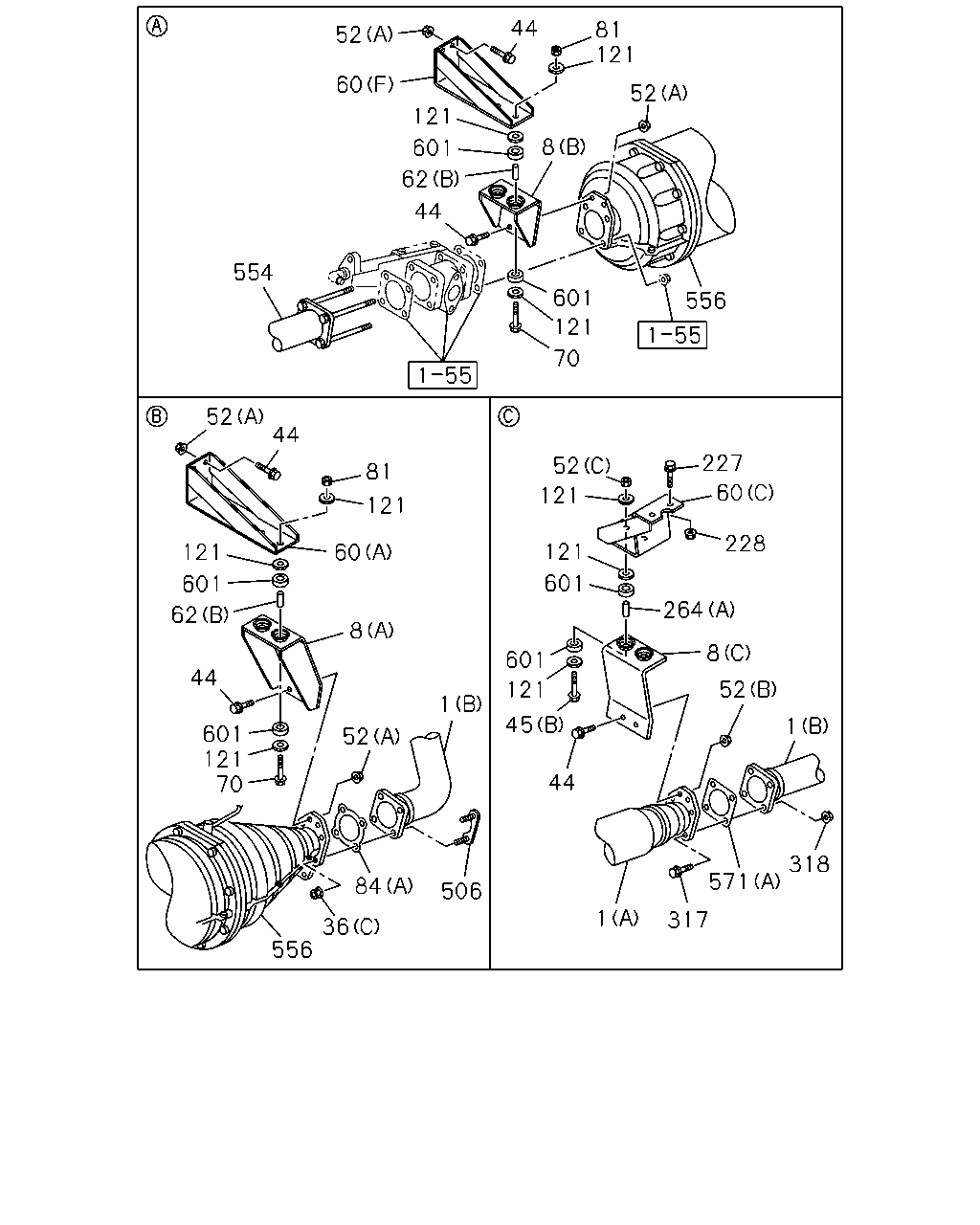

çizim 139091
44 81 121 52 60 52 121 8 601 62 44 554 601 556 121 70 52 44 227 52 81 60 121 121 228 121 121 60 601 601 264 62 8 8 601 44 52 121 1 45 1 601 121 70 52 44 318 571 84 506 1 317 36 556
BalonParca AdiParca NoAdetTipApplied Date
1 PIPE; EXH
(C)
8-98070-357-0 01 1 0612-0807
1 PIPE; EXH
(C)
8-98127-078-0 01 1 0808-
1 PIPE; EXH
(A)
8-98053-009-0 01 1 0612-
1 PIPE; EXH
(B)
8-98053-010-0 01 1 0612-
8 BRACKET; EXH PIPE
(E)
8-98125-922-0 01 1 0808-
8 BRACKET; EXH PIPE
(F)
8-98125-921-0 01 1 0808-
8 BRACKET; EXH PIPE
(C)
8-98055-633-0 01 1 0612-
8 BRACKET; EXH PIPE
(D)
8-98055-634-0 01 1 0612-
8 BRACKET; EXH PIPE
(A)
1-22152-394-1 01 1 0612-
8 BRACKET; EXH PIPE
(B)
1-22152-395-1 01 1 0612-
36 NUT; EXH PIPE
(A) M10
0-91110-510-0 04 1 0612-
36 NUT; EXH PIPE
(C) M12 FLANGE
0-91180-212-0 08 1 0612-
36 NUT; EXH PIPE
(B) M12
1-09400-010-0 03 1 0612-
44 BOLT; BRKT
M10X30 FLANGE
0-28651-030-0 12 1 0612-
44 BOLT; BRKT
M10X35 FLANGE
0-28651-035-0 02 1 0612-0807
44 BOLT; BRKT
M10X35 FLANGE
0-28651-035-0 04 1 0808-
44 BOLT; BRKT
M10X35 FLANGE
0-28651-035-0 02 1 0808-
45 BOLT; BRKT
(A) M10X50
0-10856-050-0 01 1 0612-
45 BOLT; BRKT
(B) M10X60 FLANGE
0-28051-060-0 03 1 0612-
52 NUT; BRKT
(A) M10 FLANGE
0-91180-110-0 04 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 08 1 0703-0706
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 07 1 0707-
52 NUT; BRKT
(A) M10 FLANGE
0-91180-110-0 08 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 03 1 0612-0702
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 07 1 0703-0706
52 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 08 1 0707-
52 NUT; BRKT
(C) M10 LOCK NUT
0-91370-010-0 03 1 0612-
60 BRACKET; FRAME TO BRKT
(A)
1-22152-390-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(F)
1-22152-391-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(B)
1-22152-392-0 02 1 0612-
60 BRACKET; FRAME TO BRKT
(C)
8-98055-632-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(D)
8-98055-635-0 01 1 0612-
60 BRACKET; FRAME TO BRKT
(E)
8-98055-700-0 01 1 0612-
62 TUBE; DIST,BRKT
(A) L=25
1-14234-083-0 02 1 0612-
62 TUBE; DIST,BRKT
(B) L=22
1-22159-392-0 02 1 0612-0909
62 TUBE; DIST,BRKT
(B) L=22
1-22159-392-0 02 1 0612-0909
62 TUBE; DIST,BRKT
(B) L=22
9-22159-024-0 02 1 0910-
62 TUBE; DIST,BRKT
(B) L=22
9-22159-024-0 02 1 0910-
70 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 02 1 0703-
70 BOLT; BRKT
M10X60 FLANGE
0-28051-060-0 02 1 0612-
70 BOLT; BRKT
M10X60 FLANGE
0-28051-060-0 04 1 0612-
70 BOLT; BRKT
M12X35 FLANGE
0-28651-235-0 02 1 0612-
81 NUT; BRKT
M10 FLANGE
0-91180-210-0 04 1 0703-
81 NUT; BRKT
M10 FLANGE
0-91180-110-0 04 1 0612-0702
81 NUT; BRKT
M8 FLANGE
0-91180-208-0 02 1 0703-0801
81 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0802-
81 NUT; BRKT
M12 FLANGE
0-91180-212-0 04 1 0612-0702
81 NUT; BRKT
M12 FLANGE
0-91180-212-0 02 1 0703-
81 NUT; BRKT
M10 LOCK NUT
0-91370-010-0 02 1 0612-
81 NUT; BRKT
M10 LOCK NUT
0-91370-010-0 04 1 0612-
84 GASKET; EXH PIPE
(A)
1-22116-040-0 01 1 0612-
84 GASKET; EXH PIPE
(B)
1-22116-042-0 01 1 0612-
121 WASHER; PL,BRKT
ID=10.5 OD=40 T=3.2
8-98010-405-0 06 1 0612-
121 WASHER; PL,BRKT
ID=10.5 OD=40 T=3.2
8-98010-405-0 24 1 0612-
227 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 02 1 0612-0702
227 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 02 1 0703-
228 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0612-0702
228 NUT; BRKT
M8 FLANGE
0-91180-208-0 02 1 0703-0801
228 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0802-
264 TUBE; DIST,SUPPORT RUBBER
(A) L=25
1-14234-083-0 02 1 0612-
264 TUBE; DIST,SUPPORT RUBBER
(B) L=22
1-22159-392-0 02 1 0612-0909
264 TUBE; DIST,SUPPORT RUBBER
(B) L=22
9-22159-024-0 02 1 0910-
317 BOLT; EXH PIPE,FRT
M12X35 FLANGE
0-28651-235-0 04 1 0612-
318 NUT; EXH PIPE,FRT
M12 FLANGE
0-91180-212-0 04 1 0612-
506 BRACKET; STUD
M12X35
1-22131-963-0 02 1 0612-
554 PIPE; EXH,SILENCER 8-98053-011-0 01 1 0612-
556 DPD ASM 8-97610-536-6 01 1 0612-1010
556 DPD ASM 8-97622-891-4 01 1 1011-
571 GASKET
(A)
1-22116-040-0 01 1 0612-
571 GASKET
(B) ID=85.8
1-22116-043-0 02 1 0612-
571 GASKET
(C)
8-98043-481-0 01 1 0612-
601 MOUNTING 8-98055-817-0 04 1 0612-
601 MOUNTING 8-98055-817-0 16 1 0612-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
