Isuzu WW
▶
BUSES
▶
LV
▶
11208 - LV434(LHD) EURO3
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶

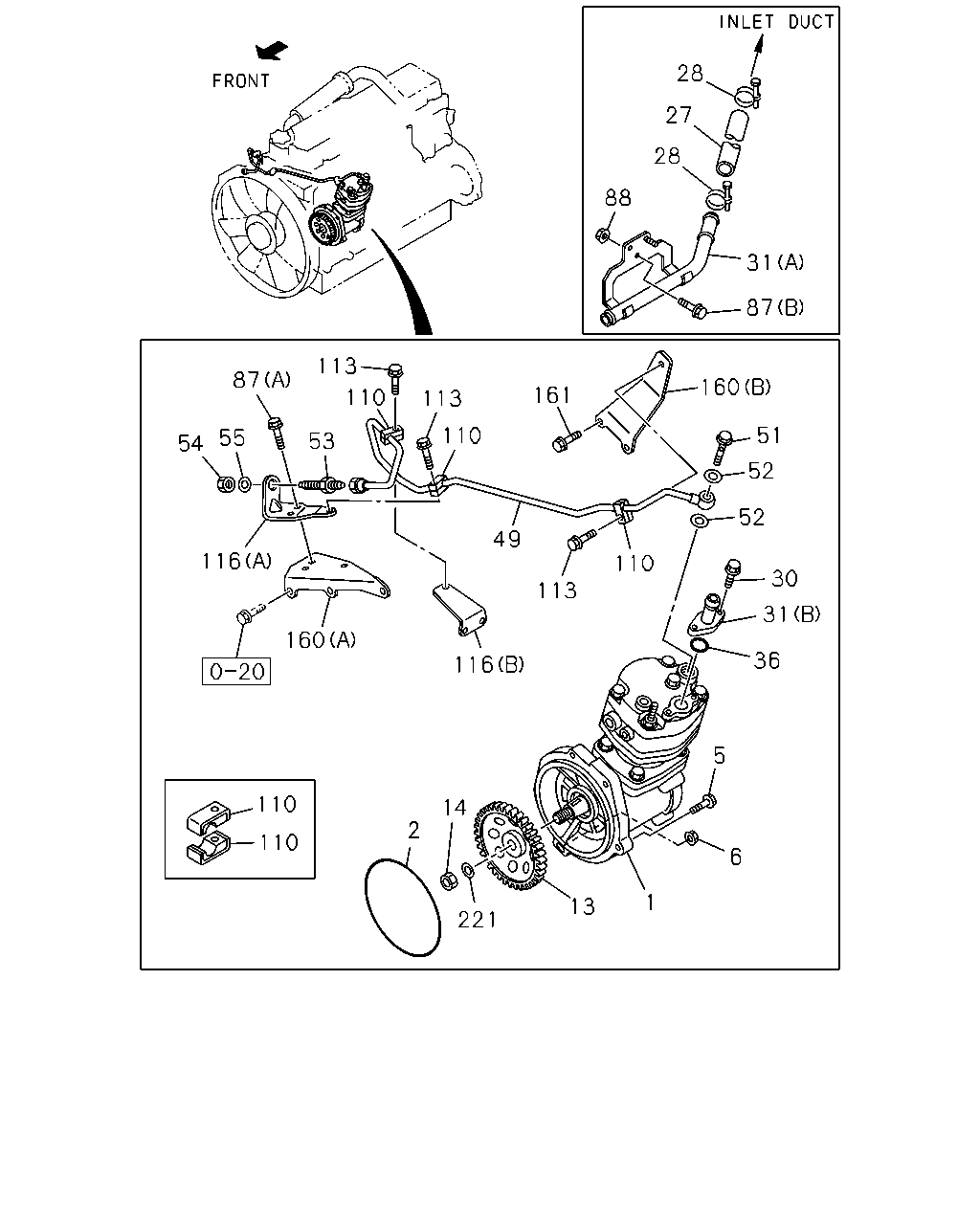

0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#23502) — 30 parça
28
27
28
88
31
87
113
87
160
161
110
113
51
110
55
53
54
52
52
49
116
110
30
113
31
160
36
116
5
110
14
2
110
6
1
13
221
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-97613-762-4
01
1
0910-1107
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98187-304-1
01
1
1108-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=162
1-09623-570-0
01
1
0910-
5
BOLT; AIR CMPR FIX
M12X70 FLANGE
0-28151-270-0
03
1
0910-
6
NUT; AIR CMPR
M12 FLANGE
0-91180-212-0
01
1
0910-
13
GEAR; AIR CMPR DRIVE
Z=49
8-94394-511-4
01
1
0910-
14
NUT; GEAR
M20
0-91110-520-0
01
1
0910-
27
HOSE; AIR CMPR,SUCTION
8-98043-670-0
01
1
0910-
28
CLIP; HOSE,AIR CMPR
ID=36
1-09704-094-0
02
1
0910-
30
BOLT; PIPE CLIP
M8X20 FLANGE
0-28650-820-0
02
1
0910-
31
PIPE; AIR,AIR CMPR SUCTION
(A)
8-98043-368-1
01
1
0910-
31
PIPE; AIR,AIR CMPR SUCTION
(B)
8-98049-089-0
01
1
0910-
36
GASKET; AIR PIPE TO AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=26.8
1-09623-415-0
01
1
0910-
49
PIPE; AIR,CHARGE
8-98043-254-0
01
1
0910-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-2
01
1
0910-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
0910-
53
UNION; CHARGE PIPE
M16 & M26 L=79 STRAIGHT
1-09654-318-1
01
1
0910-
54
NUT; PIPE UNION
M22
0-91111-522-0
01
1
0910-
55
WASHER; LK,PIPE UNION
ID=22.5
0-91510-522-0
01
1
0910-
87
BOLT; BRKT FIX
(A) M8X20 FLANGE
0-28050-820-0
02
1
0910-
87
BOLT; BRKT FIX
(B) M8X25 FLANGE
0-28650-825-0
01
1
0910-
88
NUT; BRKT FIX
M8 FLANGE
0-91180-108-0
02
1
0910-
110
CLIP; AIR PIPE
1-09701-284-0
06
1
0910-
113
BOLT; CLIP,AIR PIPE
M8X45 FLANGE
0-28050-845-0
03
1
0910-
116
BRACKET; AIR PIPE
(A)
8-98049-431-0
01
1
0910-
116
BRACKET; AIR PIPE
(B)
8-98049-433-1
01
1
0910-
160
BRACKET; AIR PIPE
(A)
8-97614-182-2
01
1
0910-
160
BRACKET; AIR PIPE
(B)
8-98049-432-0
01
1
0910-
161
BOLT; BRKT,AIR PIPE
M8X25 FLANGE
0-28650-825-0
02
1
0910-
221
WASHER; PL,GEAR
ID=21
0-91610-520-0
01
1
0910-
