Isuzu WW
▶
TRUCKS
▶
FTS
▶
11358 - FTS(MALAYSIA)
▶
3 - Brakes, Brake System
▶
3-70 - BRAKE PIPING; AIR,AIR MASTER
▶
3-70 — BRAKE PIPING; AIR,AIR MASTER
(#23306) — 65 parça
◀

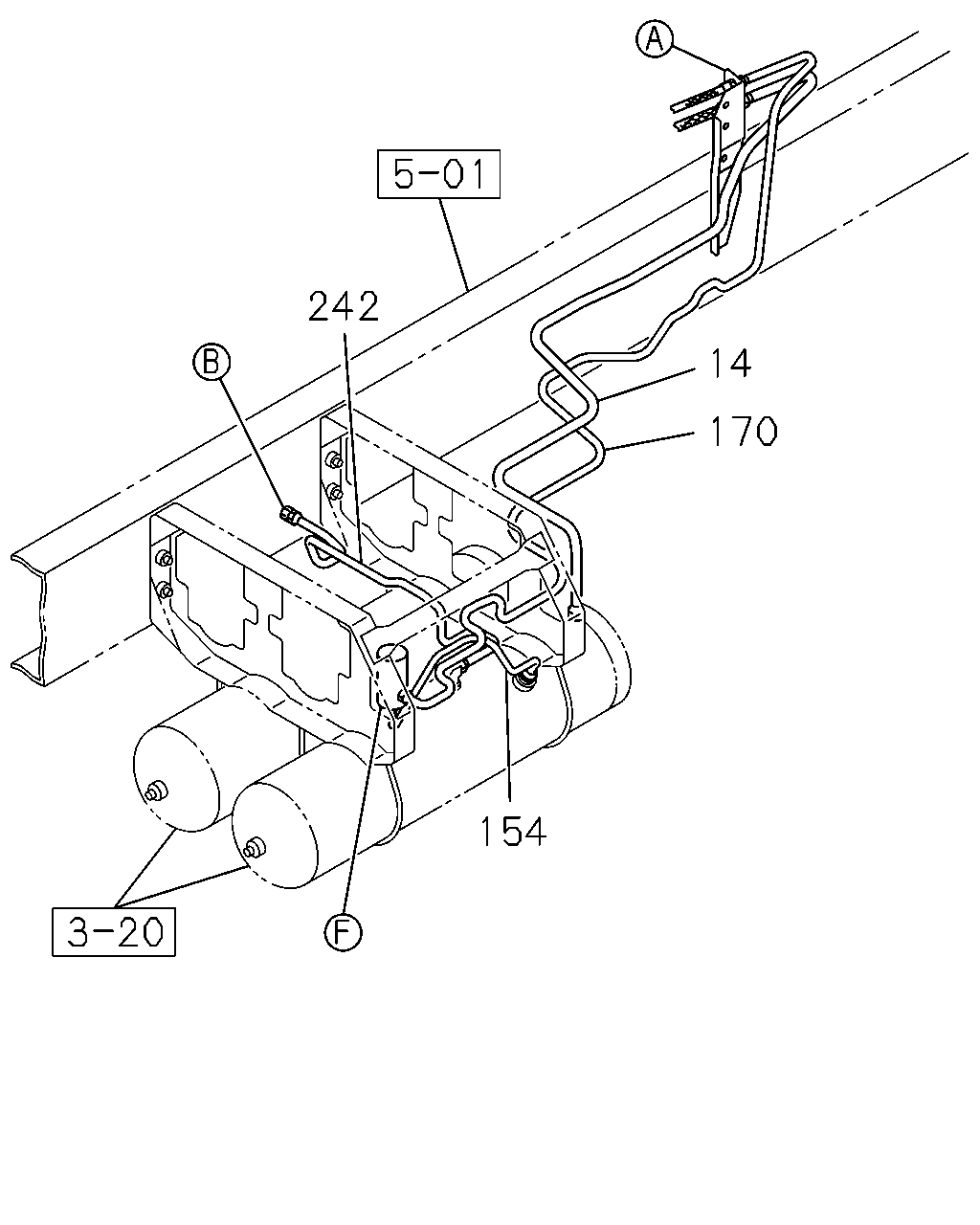

[370A] NO.1 (4 parça)

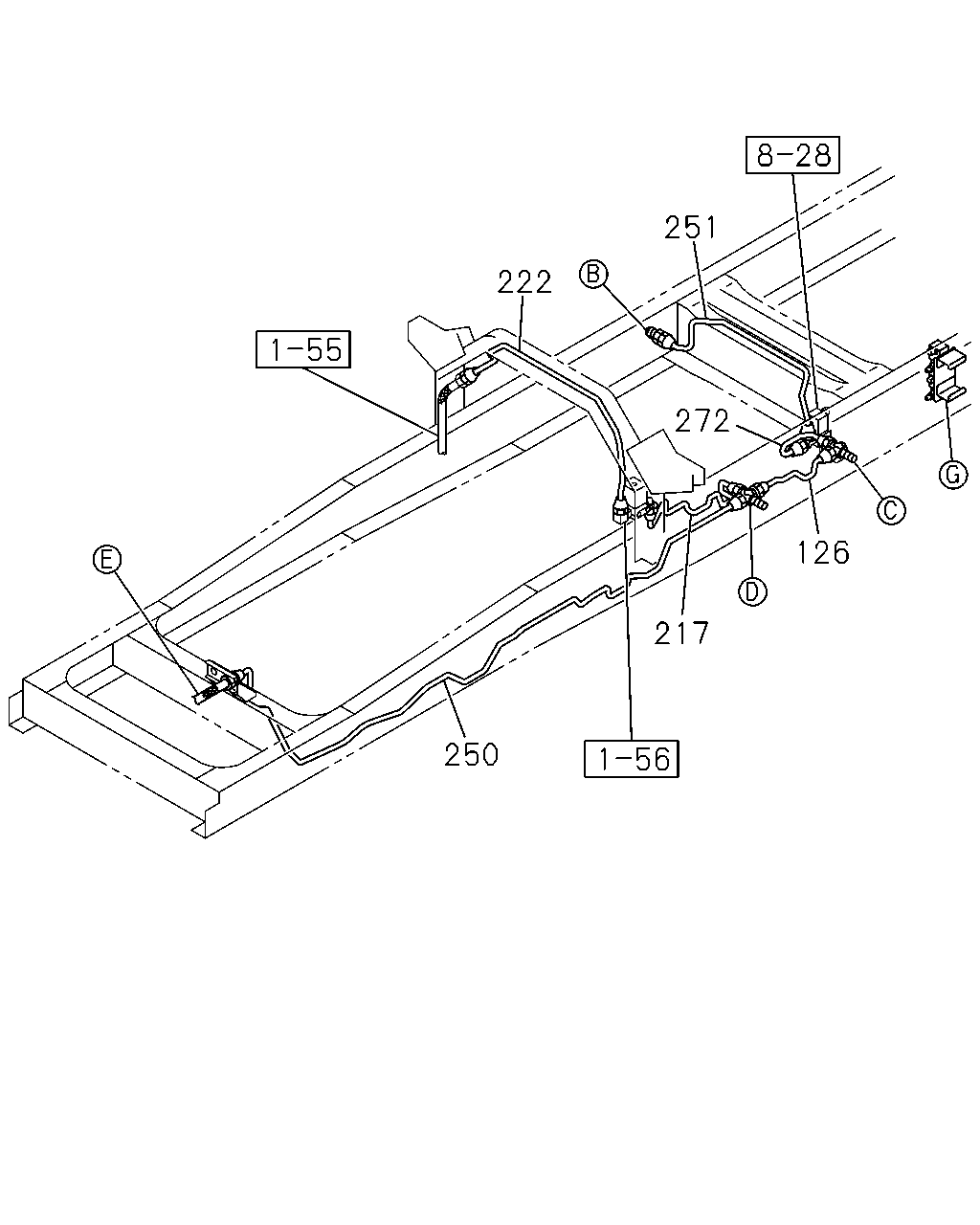

[370A] NO.4 (9 parça)

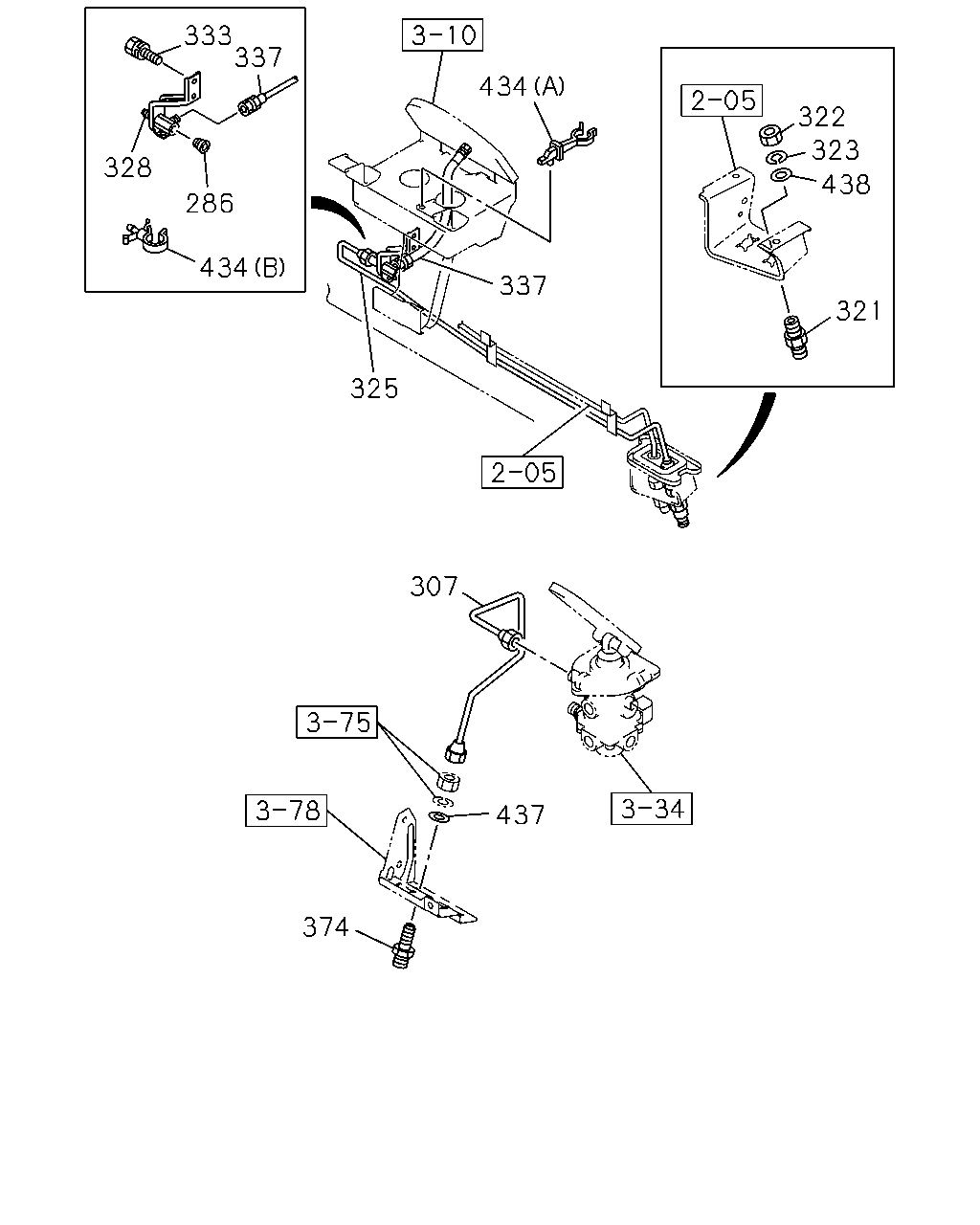

[370A] NO.3 (29 parça)
[370A] NO.2 (6 parça)
[370A] NO.5 (17 parça)
▶
242
14
170
154
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
14
PIPE; AIR,FLEX HOSE TO AIR TANK
1-49116-721-0
01
1
0010-
154
PIPE; AIR,AIR TANK TO AIR GOV
1-49114-881-0
01
1
0010-
170
PIPE; AIR,AIR GOV TO FLEX HOSE
1-49116-723-0
01
1
0010-
242
PIPE; AIR,AIR TANK TO UNION
1-49116-742-0
01
1
0010-
250
138
139
155
170
155
137
154
287
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
137
HOSE; FLEX,AIR PRESSURE GAGE
L=420
1-09363-633-0
01
1
0010-
138
NUT; FLEX HOSE,AIR GOV
M12
9-09840-280-0
01
1
0010-
139
WASHER; LK,FLEX HOSE,AIR GOV
ID=12.2
9-09150-512-0
01
1
0010-0603
139
WASHER; LK,FLEX HOSE,AIR GOV
ID=12.2
0-91510-512-0
01
1
0604-
154
PIPE; AIR,AIR TANK TO AIR GOV
1-49114-881-0
01
1
0010-
155
GASKET; AIR PIPE
ID=11 OD=18
9-09572-510-0
02
1
0010-
170
PIPE; AIR,AIR GOV TO FLEX HOSE
1-49116-723-0
01
1
0010-
250
PIPE; AIR,UNION TO FLEX HOSE
L=2663 SERVICED BY L=2900
1-47428-828-0
01
1
0010-
287
PIPE; AIR,MAG VLV
L=207
1-49113-918-0
01
1
0010-
184
1
6
186
185
3
170
2
8
14
7
239
240
243
244
124
127
128
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,AIR TANK
L=360
1-09363-530-0
01
1
0010-
2
NUT; FLEX HOSE,AIR TANK
M22
9-09111-422-0
01
1
0010-0512
2
NUT; FLEX HOSE,AIR TANK
M22
0-91111-522-0
01
1
0601-
3
WASHER; LK,FLEX HOSE,AIR TANK
ID=22.5
9-09150-522-0
01
1
0010-0603
3
WASHER; LK,FLEX HOSE,AIR TANK
ID=22.5
0-91510-522-0
01
1
0604-
6
BRACKET; FLEX HOSE,AIR TANK
1-47477-507-1
01
1
0010-
7
BOLT; BRKT,FLEX HOSE,AIR TANK
M8X30 FLANGE
0-28680-830-0
02
1
0010-0512
7
BOLT; BRKT,FLEX HOSE,AIR TANK
M8X30 FLANGE
0-28650-830-0
02
1
0601-
8
NUT; BRKT,FLEX HOSE,AIR TANK
M8 FLANGE
0-91150-108-0
02
1
0010-0602
8
NUT; BRKT,FLEX HOSE,AIR TANK
M8 FLANGE
0-91180-108-0
02
1
0603-
14
PIPE; AIR,FLEX HOSE TO AIR TANK
1-49116-721-0
01
1
0010-
124
BOLT; BRKT
M8X25 FLANGE
0-28680-825-0
01
1
0010-0512
124
BOLT; BRKT
M8X25 FLANGE
0-28650-825-0
01
1
0601-
127
UNION; AIR PIPE
M12
9-09228-306-1
01
1
0010-0607
127
UNION; AIR PIPE
M12
0-92138-306-0
01
1
0608-
128
NUT; PIPE UNION
M12
9-99111-412-0
01
1
0010-0512
128
NUT; PIPE UNION
M12
0-91111-512-0
01
1
0601-
170
PIPE; AIR,AIR GOV TO FLEX HOSE
1-49116-723-0
01
1
0010-
184
HOSE; FLEX,AIR GOV
L=350
1-09363-651-0
01
1
0010-
185
NUT; FLEX HOSE,AIR GOV
M12
9-09840-280-0
01
1
0010-
186
WASHER; LK,FLEX HOSE,AIR GOV
ID=12.2
9-09150-512-0
01
1
0010-0603
186
WASHER; LK,FLEX HOSE,AIR GOV
ID=12.2
0-91510-512-0
01
1
0604-
239
UNION; AIR PIPE
M12
9-09228-306-1
01
1
0010-0607
239
UNION; AIR PIPE
M12
0-92138-306-0
01
1
0608-
240
NUT; UNION,AIR PIPE
M12
9-99111-412-0
01
1
0010-0512
240
NUT; UNION,AIR PIPE
M12
0-91111-512-0
01
1
0601-
243
UNION; AIR PIPE
M12 3WAY
9-09228-906-1
01
1
0010-0607
243
UNION; AIR PIPE
M12 3WAY
0-92138-906-0
01
1
0608-
244
NUT; UNION,AIR PIPE
M12
9-09840-280-0
01
1
0010-
251
222
272
126
217
250
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
126
PIPE; AIR,UNION TO UNION
1-49116-710-0
01
1
0010-
217
PIPE; VAC,UNION TO MAG VLV
1-49116-716-0
01
1
0010-
222
PIPE; AIR,MAG VLV TO FLEX HOSE
L=1103 SERVICED BY L=1100
1-47428-815-0
01
1
0010-
250
PIPE; AIR,UNION TO FLEX HOSE
L=2663 SERVICED BY L=2900
1-47428-828-0
01
1
0010-
251
PIPE; AIR,UNION TO MAG VLV
1-49116-744-0
01
1
0010-
272
PIPE; AIR,MAG VLV TO UNION
1-49116-745-0
01
1
0010-
333
337
434
322
323
328
438
286
434
337
321
325
307
437
374
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
286
PLUG; AIR PIPE
9-09204-510-0
01
1
0010-
307
PIPE; AIR,FLEX HOSE TO BRK VLV
L=421
1-49121-486-0
01
1
0010-
321
JOINT; FLEX HOSE
1-09656-742-0
01
1
0010-
322
NUT; JOINT,FLEX HOSE
M10 H=8
1-09400-029-0
01
1
0010-
323
WASHER; LK,JOINT
ID=10.2
9-09150-510-0
01
1
0010-0603
323
WASHER; LK,JOINT
ID=10.2
0-91510-510-0
01
1
0604-
325
PIPE; AIR,FLEX HOSE TO UNION
1-47492-452-2
01
1
0010-
328
UNION; AIR PIPE
1-47470-362-2
01
1
0010-
333
BOLT; PIPE UNION
M6X19.5 W/LK&PL WASHER
8-94279-201-0
02
1
0010-
337
HOSE; FLEX,UNION TO AIR PRESS GAGE
L=810
0-07210-810-0
01
1
0010-0605
337
HOSE; FLEX,UNION TO AIR PRESS GAGE
L=810
0-57210-810-0
01
1
0606-
374
CONNECTOR
M16 STRAIGHT
1-09654-380-0
01
1
0010-
434
CLIP
(A) ID=17
1-09987-105-1
01
1
0010-
434
CLIP
(B)
8-94297-486-0
02
1
0010-
437
WASHER; PL,CONNECTOR
ID=17
9-09160-516-0
01
1
0010-0605
437
WASHER; PL,CONNECTOR
ID=17 OD=30
0-91610-516-0
01
1
0606-
438
WASHER; PL,JOINT
ID=10.5 OD=26 T=2.6
1-09985-184-0
01
1
0010-
