Sayfa 3-55 - Isuzu EPC

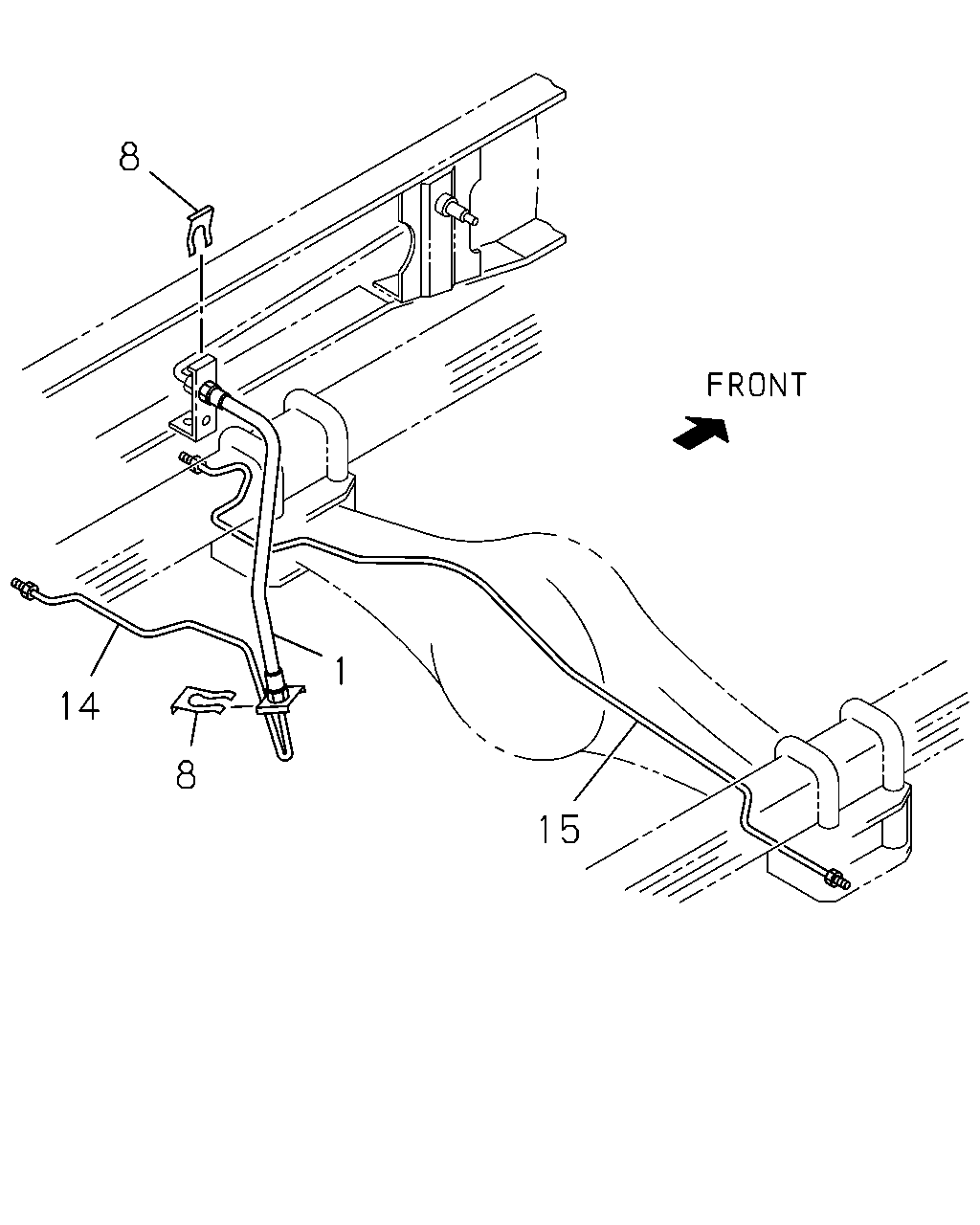

3-55 — BRAKE PIPING; OIL,REAR (#23039) — 7 parça

8 1 14 8 15

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
1	04.680 HOSE; FLEX,RR BRK L=405	8-97089-061-0	01	1	0609-
8	04.686 CLIP; RR BRK 04.681	8-94137-662-0	02	1	0609-0610
8	04.686 CLIP; RR BRK	8-97360-054-0	02	1	0611-
14	04.685 PIPE; BRK,FLEX HOSE TO WHEEL CYL	8-97324-659-0	01	1	0609-
15	04.685 PIPE; BRK,WHEEL CYL TO WHEEL CYL L=1429	8-94128-140-3	01	1	0609-

4 5 4 4

	Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
	4	04.686 NUT; BRKT,FLEX HOSE,RR BRK 01.062 M6 FLANGE	0-91180-106-0	03	1	0609-
	5	04.681 BOLT; BRKT,FLEX HOSE,RR BRK 00.685 M6X25 FLANGE	0-28650-625-0	01	1	0609-
