◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ FVR ▶ 11352 - FVR(MIDDLE EAST) ▶ 3 - Brakes, Brake System ▶ 3-77 - BRAKE PIPING; AIR,REAR ▶
3-77 — BRAKE PIPING; AIR,REAR (#22845) — 191 parça

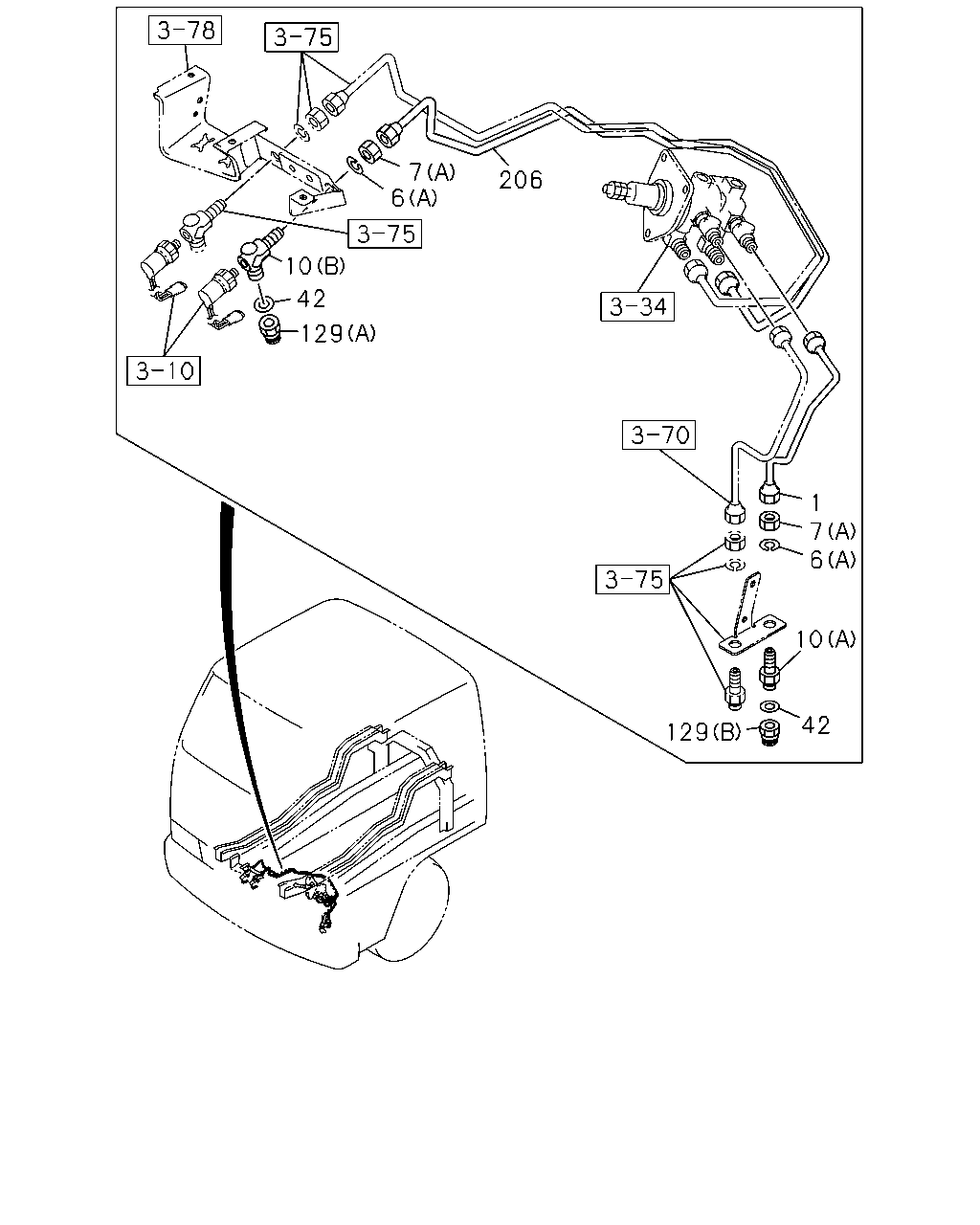

çizim 16081
7 6 206 10 42 129 1 7 6 10 42 129
BalonParca AdiParca NoAdetTipApplied Date A B
1 PIPE; AIR,FLEX HOSE TO BRK VLV
L=423
1-49113-428-2 01 1 9601-0308 ● ●
1 PIPE; AIR,FLEX HOSE TO BRK VLV
L=423
1-49113-428-2 01 1 0309- ●
6 WASHER; LK,FLEX HOSE
(A) ID=16.2
9-09150-516-0 01 1 9601-9601 ● ●
6 WASHER; LK,FLEX HOSE
(A) ID=16.2
9-09150-516-0 02 1 9601-0308 ● ●
6 WASHER; LK,FLEX HOSE
(A) ID=16.2
9-09150-516-0 02 1 0309-0603 ●
6 WASHER; LK,FLEX HOSE
(A) ID=16.2
0-91510-516-0 02 1 0604- ●
6 WASHER; LK,FLEX HOSE
(B) ID=20.2
9-09150-520-0 02 1 9601-0308 ● ●
6 WASHER; LK,FLEX HOSE
(B) ID=20.2
9-09150-520-0 02 1 0309-0603 ●
6 WASHER; LK,FLEX HOSE
(B) ID=20.2
0-91510-520-0 02 1 0604- ●
7 NUT; FLEX HOSE
(A) M16
9-99111-416-0 01 1 9601-9601 ● ●
7 NUT; FLEX HOSE
(A) M16
9-99111-416-0 02 1 9601-0308 ● ●
7 NUT; FLEX HOSE
(A) M16
9-99111-416-0 02 1 0309-0512 ●
7 NUT; FLEX HOSE
(A) M16
0-91111-516-0 02 1 0601- ●
7 NUT; FLEX HOSE
(B) M20
9-99111-420-0 02 1 9601-0308 ● ●
7 NUT; FLEX HOSE
(B) M20
9-99111-420-0 02 1 0309-0512 ●
7 NUT; FLEX HOSE
(B) M20
0-91111-520-0 02 1 0601- ●
10 CONNECTOR; FLEX HOSE
(A)
1-09654-324-0 01 1 9601-9803 ● ●
10 CONNECTOR; FLEX HOSE
(A) M16 STRAIGHT
1-09654-380-0 01 1 9804-0308 ● ●
10 CONNECTOR; FLEX HOSE
(A) M16 STRAIGHT
1-09654-380-0 01 1 0309- ●
10 CONNECTOR; FLEX HOSE
(B)
1-09656-700-0 01 1 9601-9811 ● ●
10 CONNECTOR; FLEX HOSE
(B) M16X2 & PT1/4 3WAY
1-09656-329-1 01 1 9812-0308 ● ●
10 CONNECTOR; FLEX HOSE
(B) M16X2 & PT1/4 3WAY
1-09656-329-1 01 1 0309- ●
42 GASKET; CONNECTOR
ID=11 OD=18
9-09572-510-0 01 1 9601-9601 ● ●
42 GASKET; CONNECTOR
ID=11 OD=18
9-09572-510-0 02 1 9601-9803 ● ●
42 GASKET; CONNECTOR
ID=11 OD=18
9-09572-510-0 01 1 9804-9811 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M20 STRAIGHT
1-09660-675-1 01 1 9601-9811 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09661-095-0 01 1 9812-0004 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09661-095-0 01 1 0005-0007 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09660-875-0 01 1 0008-0308 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09660-875-0 01 1 0309- ●
129 CONNECTOR; NYLON TUBE
(A)
1-09660-728-1 01 1 9601-9803 ● ●
129 CONNECTOR; NYLON TUBE
(A) DIN12 & M16 STRAIGHT
1-09660-876-0 01 1 9804-0308 ● ●
129 CONNECTOR; NYLON TUBE
(A) DIN12 & M16 STRAIGHT
1-09660-876-0 01 1 0309- ●
129 CONNECTOR; NYLON TUBE
(C) DIN12 & R3/8 ELBOW
1-09660-959-0 01 1 9804-0308 ● ●
129 CONNECTOR; NYLON TUBE
(C) DIN12 & R3/8 ELBOW
1-09660-959-0 01 1 0309- ●
206 PIPE; AIR,BRK VLV TO FLEX HOSE
L=1145
1-49116-438-0 01 1 9601-0004 ● ●
206 PIPE; AIR,BRK VLV TO FLEX HOSE
L=1267
1-49121-665-0 01 1 0005-0308 ● ●
206 PIPE; AIR,BRK VLV TO FLEX HOSE
L=1267
1-49121-665-0 01 1 0309- ●

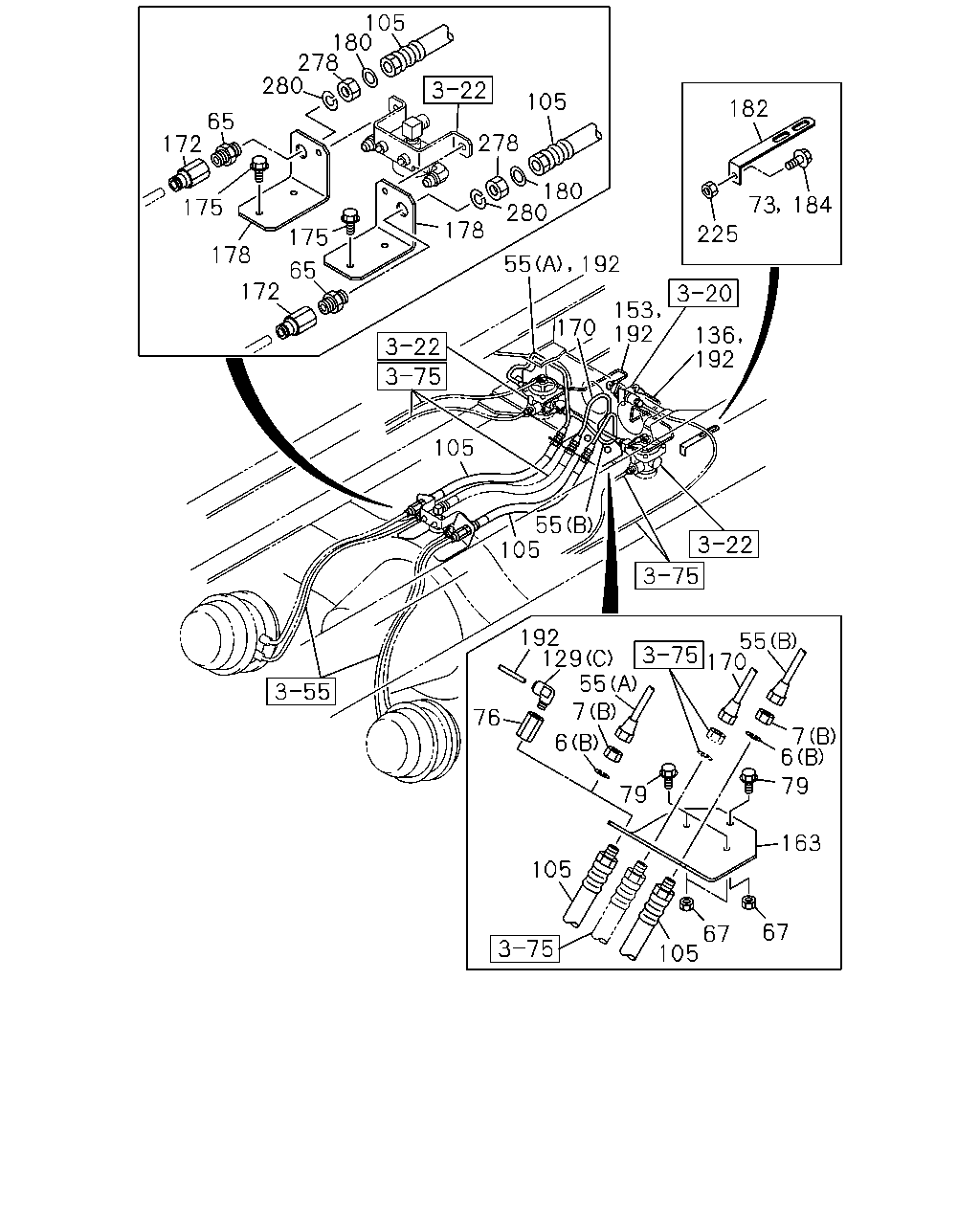

çizim 16553
105 180 278 280 105 182 65 172 278 180 280 175 73 184 178 225 175 178 55 192 65 172 153 192 170 136 192 105 55 105 192 129 55 7 55 170 76 7 6 6 79 79 163 105 67 67 105
BalonParca AdiParca NoAdetTipApplied Date A B
6 WASHER; LK,FLEX HOSE
(A) ID=16.2
9-09150-516-0 01 1 9601-9601 ● ●
6 WASHER; LK,FLEX HOSE
(A) ID=16.2
9-09150-516-0 02 1 9601-0308 ● ●
6 WASHER; LK,FLEX HOSE
(A) ID=16.2
9-09150-516-0 02 1 0309-0603 ●
6 WASHER; LK,FLEX HOSE
(A) ID=16.2
0-91510-516-0 02 1 0604- ●
6 WASHER; LK,FLEX HOSE
(B) ID=20.2
9-09150-520-0 02 1 9601-0308 ● ●
6 WASHER; LK,FLEX HOSE
(B) ID=20.2
9-09150-520-0 02 1 0309-0603 ●
6 WASHER; LK,FLEX HOSE
(B) ID=20.2
0-91510-520-0 02 1 0604- ●
7 NUT; FLEX HOSE
(A) M16
9-99111-416-0 01 1 9601-9601 ● ●
7 NUT; FLEX HOSE
(A) M16
9-99111-416-0 02 1 9601-0308 ● ●
7 NUT; FLEX HOSE
(A) M16
9-99111-416-0 02 1 0309-0512 ●
7 NUT; FLEX HOSE
(A) M16
0-91111-516-0 02 1 0601- ●
7 NUT; FLEX HOSE
(B) M20
9-99111-420-0 02 1 9601-0308 ● ●
7 NUT; FLEX HOSE
(B) M20
9-99111-420-0 02 1 0309-0512 ●
7 NUT; FLEX HOSE
(B) M20
0-91111-520-0 02 1 0601- ●
55 PIPE; AIR,RELAY VLV TO FLEX HOSE
(B)
1-49113-329-0 01 1 9601-9803 ● ●
55 PIPE; AIR,RELAY VLV TO FLEX HOSE
(B) L=426
1-49118-958-0 01 1 9804-0308 ● ●
55 PIPE; AIR,RELAY VLV TO FLEX HOSE
(B) L=426
1-49118-958-0 01 1 0309- ●
55 PIPE; AIR,RELAY VLV TO FLEX HOSE
(A)
1-49113-328-0 01 1 9601-9803 ● ●
65 CONNECTOR; FLEX HOSE,POWER CHAMBER
M20 STRAIGHT
1-09654-240-1 02 1 9601-0308 ● ●
65 CONNECTOR; FLEX HOSE,POWER CHAMBER
M20 STRAIGHT
1-09654-240-1 02 1 0309- ●
67 NUT; HOSE BRKT
M8
9-09110-408-0 03 1 9601-9606 ● ●
67 NUT; HOSE BRKT
M8 FLANGE
0-91150-108-0 03 1 9607-0308 ● ●
67 NUT; HOSE BRKT
M8 FLANGE
0-91150-108-0 03 1 0309-0602 ●
67 NUT; HOSE BRKT
M8 FLANGE
0-91180-108-0 03 1 0603- ●
73 BOLT; CLIP
6HH1 STD ENG(65L) M8X30 FLANGE
0-28080-830-0 01 1 9601-9606 ● ●
73 BOLT; CLIP
6HH1 STD ENG(65L) M8X35 FLANGE
0-28680-835-0 01 1 9607-9903 ● ●
76 ADAPTER; NYLON TUBE
M20 & RC3/8 STRAIGHT
1-09660-883-0 01 1 9804-0308 ● ●
76 ADAPTER; NYLON TUBE
M20 & RC3/8 STRAIGHT
1-09660-883-0 01 1 0309- ●
79 BOLT; HOSE BRKT
M8X20 FLANGE
0-28080-820-0 03 1 9601-9606 ● ●
79 BOLT; HOSE BRKT
M8X25 FLANGE
0-28680-825-0 03 1 9607-0308 ● ●
79 BOLT; HOSE BRKT
M8X25 FLANGE
0-28680-825-0 03 1 0309-0512 ●
79 BOLT; HOSE BRKT
M8X25 FLANGE
0-28650-825-0 03 1 0601- ●
105 HOSE; FLEX
L=610
0-07807-610-1 02 1 9601-0308 ● ●
105 HOSE; FLEX
L=610
0-07807-610-1 02 1 0309-0605 ●
105 HOSE; FLEX
L=610
0-57807-610-1 02 1 0606- ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M20 STRAIGHT
1-09660-675-1 01 1 9601-9811 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09661-095-0 01 1 9812-0004 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09661-095-0 01 1 0005-0007 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09660-875-0 01 1 0008-0308 ● ●
129 CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09660-875-0 01 1 0309- ●
129 CONNECTOR; NYLON TUBE
(A)
1-09660-728-1 01 1 9601-9803 ● ●
129 CONNECTOR; NYLON TUBE
(A) DIN12 & M16 STRAIGHT
1-09660-876-0 01 1 9804-0308 ● ●
129 CONNECTOR; NYLON TUBE
(A) DIN12 & M16 STRAIGHT
1-09660-876-0 01 1 0309- ●
129 CONNECTOR; NYLON TUBE
(C) DIN12 & R3/8 ELBOW
1-09660-959-0 01 1 9804-0308 ● ●
129 CONNECTOR; NYLON TUBE
(C) DIN12 & R3/8 ELBOW
1-09660-959-0 01 1 0309- ●
136 PIPE; AIR,DBL CHECK VLV TO UNION 1-49116-286-0 01 1 9601-9803 ● ●
153 PIPE; AIR,RELAY VLV TO DBL CHECK VLV 1-49115-567-0 01 1 9601-9803 ● ●
163 BRACKET; FLEX HOSE 1-47476-787-0 01 1 9601-9803 ● ●
163 BRACKET; FLEX HOSE 1-47477-997-1 01 1 9804-0308 ● ●
163 BRACKET; FLEX HOSE 1-47477-997-1 01 1 0309- ●
170 PIPE; AIR,RELAY VLV TO FLEX HOSE 1-49113-330-0 01 1 9601-9803 ● ●
170 PIPE; AIR,RELAY VLV TO FLEX HOSE
L=510
1-49118-957-0 01 1 9804-0308 ● ●
170 PIPE; AIR,RELAY VLV TO FLEX HOSE
L=510
1-49118-957-0 01 1 0309- ●
172 ADAPTER; UNION
DIN12 & M20 STRAIGHT
1-09660-877-0 02 1 9601-0004 ● ●
172 ADAPTER; UNION
DIN12 & M20 STRAIGHT
1-09661-097-0 02 1 0005-0007 ● ●
172 ADAPTER; UNION
DIN12 & M20 STRAIGHT
1-09660-877-0 02 1 0008-0308 ● ●
172 ADAPTER; UNION
DIN12 & M20 STRAIGHT
1-09660-877-0 02 1 0309- ●
175 BOLT; HOSE BRKT
M8X20 FLANGE
0-28080-820-0 04 1 9601-9606 ● ●
175 BOLT; HOSE BRKT
M8X25 FLANGE
0-28680-825-0 04 1 9607-9705 ● ●
175 BOLT; HOSE BRKT
M8X20 FLANGE
0-28080-820-0 04 1 9706-9803 ● ●
175 BOLT; HOSE BRKT
M8X25 FLANGE
0-28680-825-0 04 1 9804-9901 ● ●
175 BOLT; HOSE BRKT
M8X20 FLANGE
0-28080-820-0 04 1 9902-0108 ● ●
175 BOLT; HOSE BRKT
M8X16 FLANGE
0-28080-816-0 04 1 0109-0308 ● ●
175 BOLT; HOSE BRKT
M8X16 FLANGE
0-28080-816-0 04 1 0309-0512 ●
175 BOLT; HOSE BRKT
M8X16 FLANGE
0-28050-816-0 04 1 0601- ●
178 BRACKET; UNION 1-47477-517-0 01 1 9601-0308 ● ●
178 BRACKET; UNION 1-47477-517-0 01 1 0309- ●
178 BRACKET; UNION 1-47477-516-0 01 1 9601-0308 ● ●
178 BRACKET; UNION 1-47477-516-0 01 1 0309- ●
180 GASKET; FLEX HOSE
ID=11 OD=18
9-09572-510-0 02 1 9601-0308 ● ●
180 GASKET; FLEX HOSE
ID=11 OD=18
9-09572-510-0 02 1 0309- ●
182 BRACKET; TUBE CLIP
L=150 H=30
1-47477-629-2 01 1 9601-9808 ● ●
184 BOLT; TUBE CLIP
M8X20 FLANGE
0-28080-820-0 01 1 9601-9606 ● ●
184 BOLT; TUBE CLIP
M8X25 FLANGE
0-28680-825-0 01 1 9607-9808 ● ●
192 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=6000 OD=12
1-87411-013-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=8000 OD=12
1-87411-014-0 AR 1 9601- ● ●
225 NUT; TUBE CLIP
M8
9-09110-408-0 01 1 9601-9606 ● ●
225 NUT; TUBE CLIP
6HH1 STD ENG(65L) M8
9-09110-408-0 01 1 9601-9606 ● ●
225 NUT; TUBE CLIP
6HH1 STD ENG(65L) M8 FLANGE
0-91150-108-0 01 1 9607-9808 ● ●
225 NUT; TUBE CLIP
M8 FLANGE
0-91150-108-0 01 1 9607-9808 ● ●
225 NUT; TUBE CLIP
6HH1 STD ENG(65L) M8 FLANGE
0-91150-108-0 01 1 9809-9903 ● ●
278 NUT; UNION
M20
9-99111-420-0 02 1 9601-0308 ● ●
278 NUT; UNION
M20
9-99111-420-0 02 1 0309-0512 ●
278 NUT; UNION
M20
0-91111-520-0 02 1 0601- ●
280 WASHER; LK
ID=20.2
9-09150-520-0 02 1 9601-0308 ● ●
280 WASHER; LK
ID=20.2
9-09150-520-0 02 1 0309-0603 ●
280 WASHER; LK
ID=20.2
0-91510-520-0 02 1 0604- ●

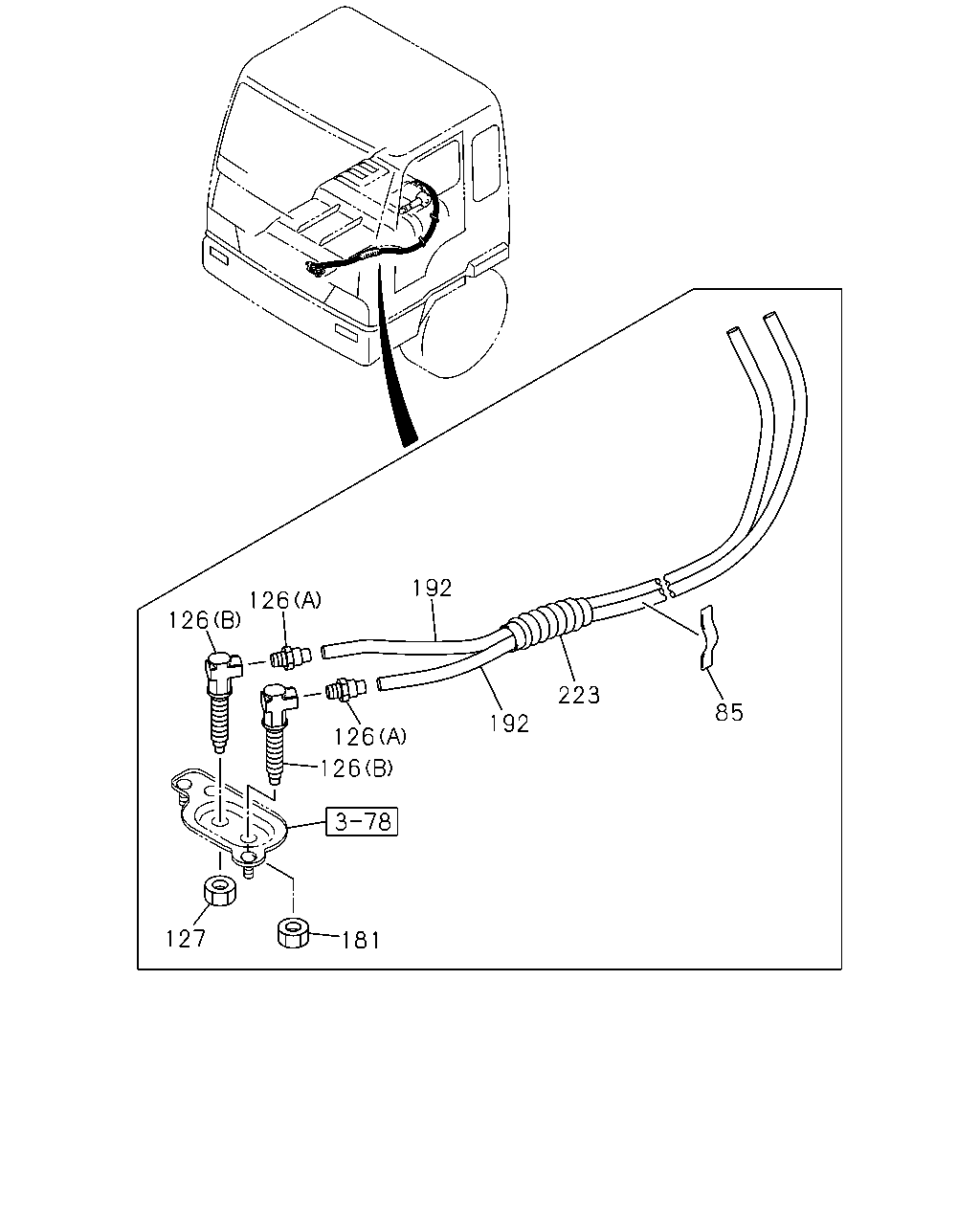

çizim 65432
192 126 126 223 85 192 126 126 127 181
BalonParca AdiParca NoAdetTipApplied Date A B
85 GASKET; NYLON TUBE
100X30
1-72498-014-1 05 1 9601-9903 ● ●
85 GASKET; NYLON TUBE
100X40
1-72498-022-1 05 1 9904-0308 ● ●
85 GASKET; NYLON TUBE
100X40
1-72498-022-1 05 1 0309- ●
126 UNION; NYLON TUBE
(A) DIN8 R1/4 STRAIGHT
1-09660-647-1 02 1 9601-9803 ● ●
126 UNION; NYLON TUBE
(C) DIN8 & M20 ELBOW
1-09661-015-0 02 1 9804-0308 ● ●
126 UNION; NYLON TUBE
(C) DIN8 & M20 ELBOW
1-09661-015-0 02 1 0309-0706 ●
126 UNION; NYLON TUBE
(C) DIN8 & M20 ELBOW
8-98078-117-0 02 1 0707- ●
126 UNION; NYLON TUBE
(B)
1-09660-743-0 02 1 9601-9803 ● ●
126 UNION; NYLON TUBE
(D) DIN8 & M20 STRAIGHT
1-09661-056-0 02 1 9804-0007 ● ●
126 UNION; NYLON TUBE
(D) DIN8 & M20 STRAIGHT
1-09661-381-0 02 1 0008-0308 ● ●
126 UNION; NYLON TUBE
(D) DIN8 & M20 STRAIGHT
1-09661-381-0 02 1 0309-0706 ●
127 NUT; UNION
M18
9-99111-418-0 01 1 9601-9803 ● ●
127 NUT; UNION
M20
9-99111-420-0 01 1 9804-0308 ● ●
127 NUT; UNION
M20
9-99111-420-0 01 1 0309-0512 ●
127 NUT; UNION
M20
0-91111-520-0 01 1 0601- ●
181 NUT; TUBE UNION
M18
9-99111-418-0 01 1 9601-9803 ● ●
181 NUT; TUBE UNION
M20
9-99111-420-0 01 1 9804-0308 ● ●
181 NUT; TUBE UNION
M20
9-99111-420-0 01 1 0309-0512 ●
181 NUT; TUBE UNION
M20
0-91111-520-0 01 1 0601- ●
192 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=6000 OD=12
1-87411-013-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=8000 OD=12
1-87411-014-0 AR 1 9601- ● ●
223 TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87411-025-0 AR 1 9601- ● ●
223 TUBE; CORRUGATE
SERVICED BY L=2000 ID=25
1-87411-031-0 AR 1 9601- ● ●

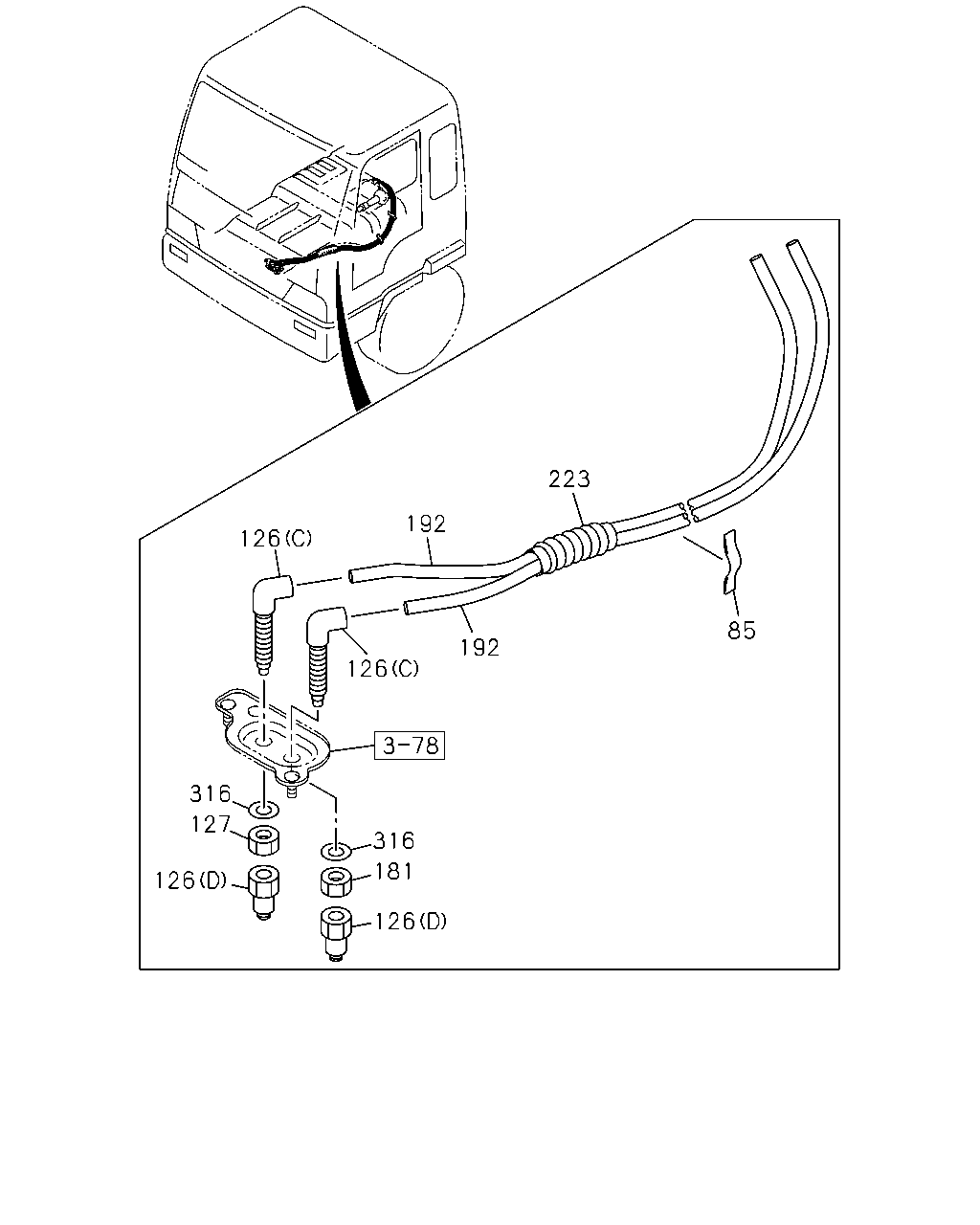

çizim 65644
223 192 126 85 192 126 316 127 316 181 126 126
BalonParca AdiParca NoAdetTipApplied Date A B
85 GASKET; NYLON TUBE
100X30
1-72498-014-1 05 1 9601-9903 ● ●
85 GASKET; NYLON TUBE
100X40
1-72498-022-1 05 1 9904-0308 ● ●
85 GASKET; NYLON TUBE
100X40
1-72498-022-1 05 1 0309- ●
126 UNION; NYLON TUBE
(A) DIN8 R1/4 STRAIGHT
1-09660-647-1 02 1 9601-9803 ● ●
126 UNION; NYLON TUBE
(C) DIN8 & M20 ELBOW
1-09661-015-0 02 1 9804-0308 ● ●
126 UNION; NYLON TUBE
(C) DIN8 & M20 ELBOW
1-09661-015-0 02 1 0309-0706 ●
126 UNION; NYLON TUBE
(C) DIN8 & M20 ELBOW
8-98078-117-0 02 1 0707- ●
126 UNION; NYLON TUBE
(B)
1-09660-743-0 02 1 9601-9803 ● ●
126 UNION; NYLON TUBE
(D) DIN8 & M20 STRAIGHT
1-09661-056-0 02 1 9804-0007 ● ●
126 UNION; NYLON TUBE
(D) DIN8 & M20 STRAIGHT
1-09661-381-0 02 1 0008-0308 ● ●
126 UNION; NYLON TUBE
(D) DIN8 & M20 STRAIGHT
1-09661-381-0 02 1 0309-0706 ●
127 NUT; UNION
M18
9-99111-418-0 01 1 9601-9803 ● ●
127 NUT; UNION
M20
9-99111-420-0 01 1 9804-0308 ● ●
127 NUT; UNION
M20
9-99111-420-0 01 1 0309-0512 ●
127 NUT; UNION
M20
0-91111-520-0 01 1 0601- ●
181 NUT; TUBE UNION
M18
9-99111-418-0 01 1 9601-9803 ● ●
181 NUT; TUBE UNION
M20
9-99111-420-0 01 1 9804-0308 ● ●
181 NUT; TUBE UNION
M20
9-99111-420-0 01 1 0309-0512 ●
181 NUT; TUBE UNION
M20
0-91111-520-0 01 1 0601- ●
192 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=6000 OD=12
1-87411-013-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=8000 OD=12
1-87411-014-0 AR 1 9601- ● ●
223 TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87411-025-0 AR 1 9601- ● ●
223 TUBE; CORRUGATE
SERVICED BY L=2000 ID=25
1-87411-031-0 AR 1 9601- ● ●
316 WASHER; PL
ID=21
9-09160-520-0 02 1 9804-0308 ● ●
316 WASHER; PL
ID=21
9-09160-520-0 02 1 0309-0605 ●
316 WASHER; PL
ID=21
0-91610-520-0 02 1 0606- ●
çizim 66972
192 192 223 72 223 192 192
BalonParca AdiParca NoAdetTipApplied Date A B
72 NUT; BRKT
6SD1 STD ENG(37L) M8 FLANGE
0-91150-108-0 01 1 0202-0308 ● ●
192 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=6000 OD=12
1-87411-013-0 AR 1 9601- ● ●
192 TUBE; NYLON
SERVICED BY L=8000 OD=12
1-87411-014-0 AR 1 9601- ● ●
223 TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87411-025-0 AR 1 9601- ● ●
223 TUBE; CORRUGATE
SERVICED BY L=2000 ID=25
1-87411-031-0 AR 1 9601- ● ●
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
