Isuzu WW
▶
TRUCKS
▶
FRR
▶
11414 - FRR RHD EURO5 SPACECAB
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#22324) — 69 parça
◀

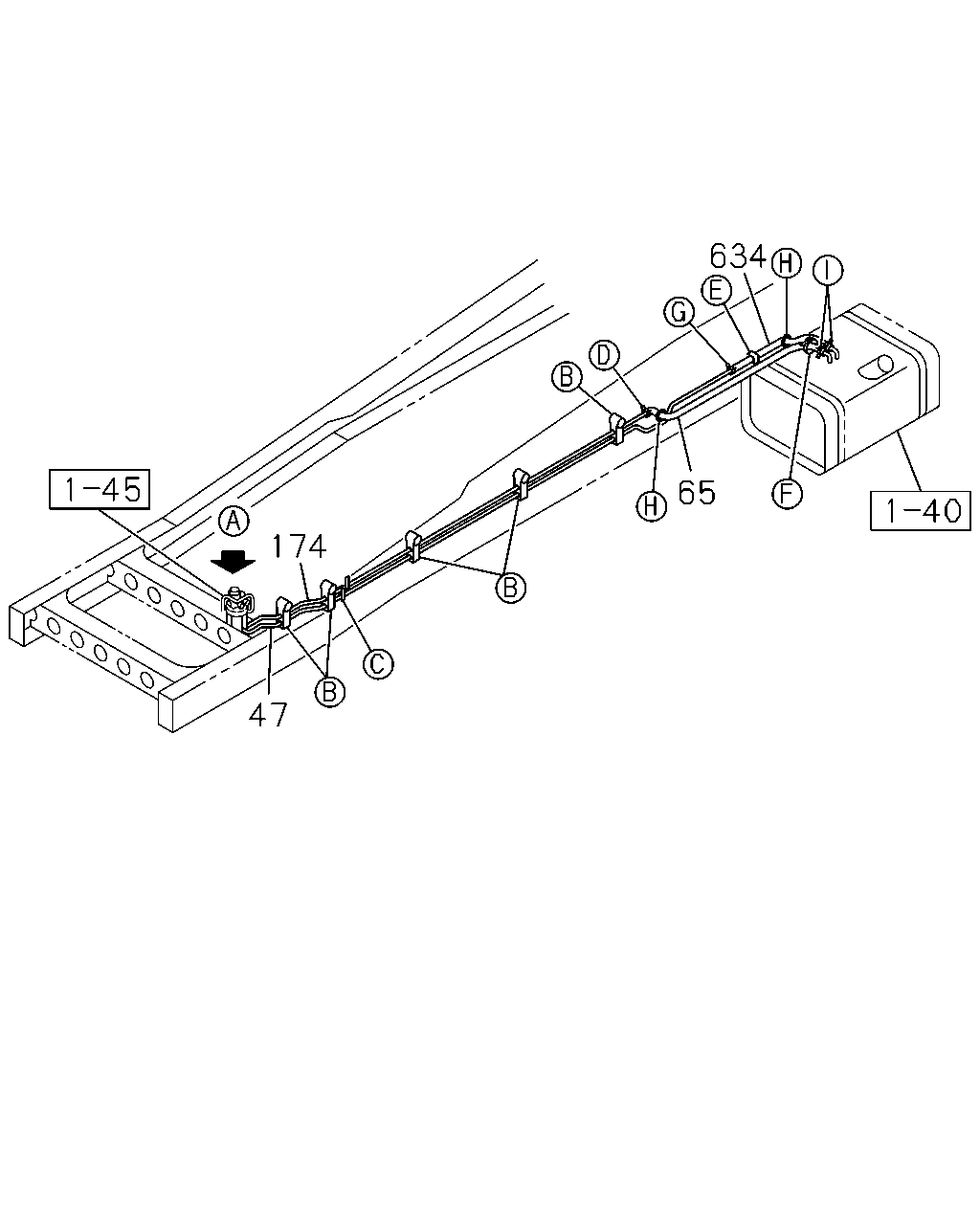

[141A] PIPING NO.1 (6 parça)

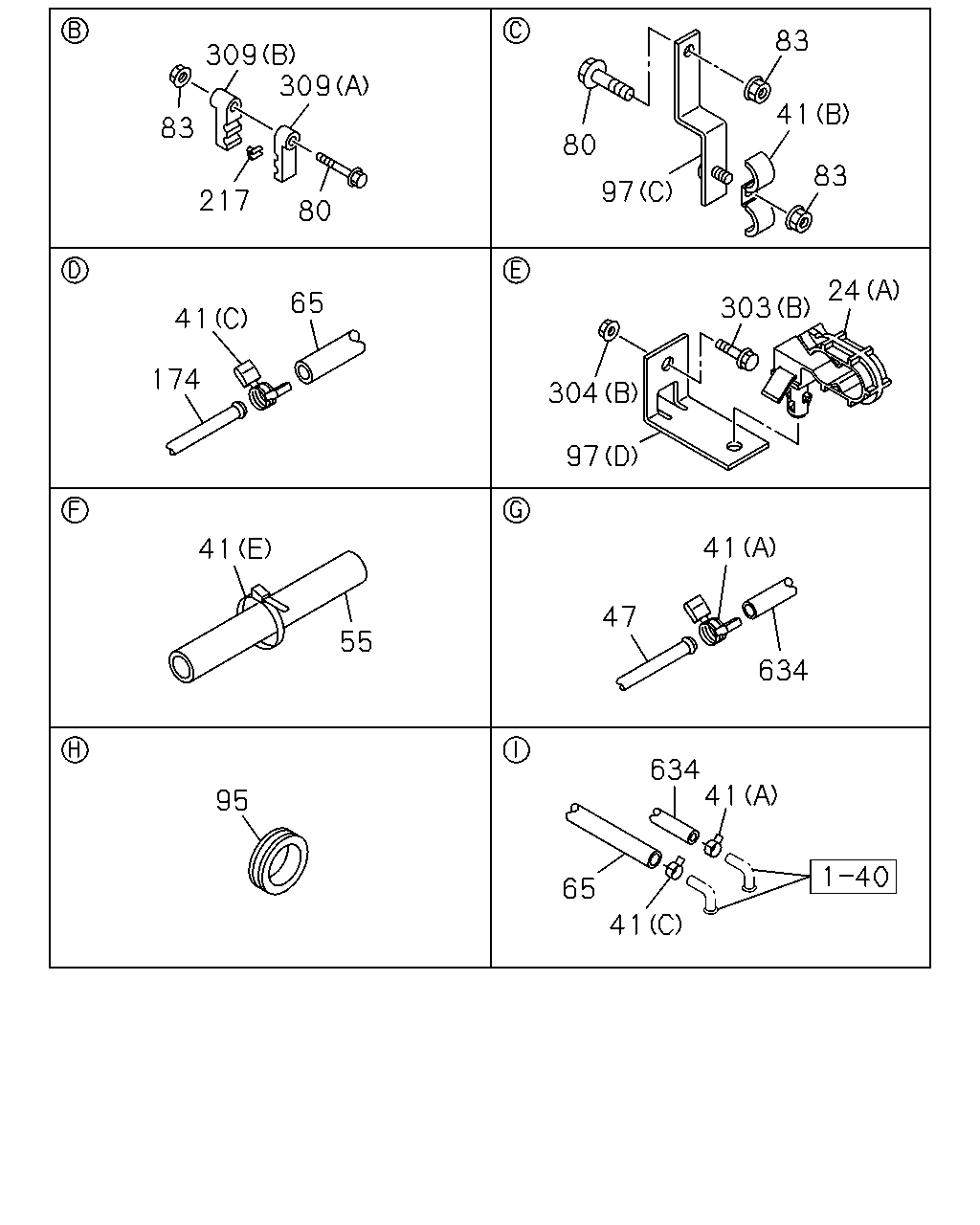

[141A] PIPING NO.2 (32 parça)

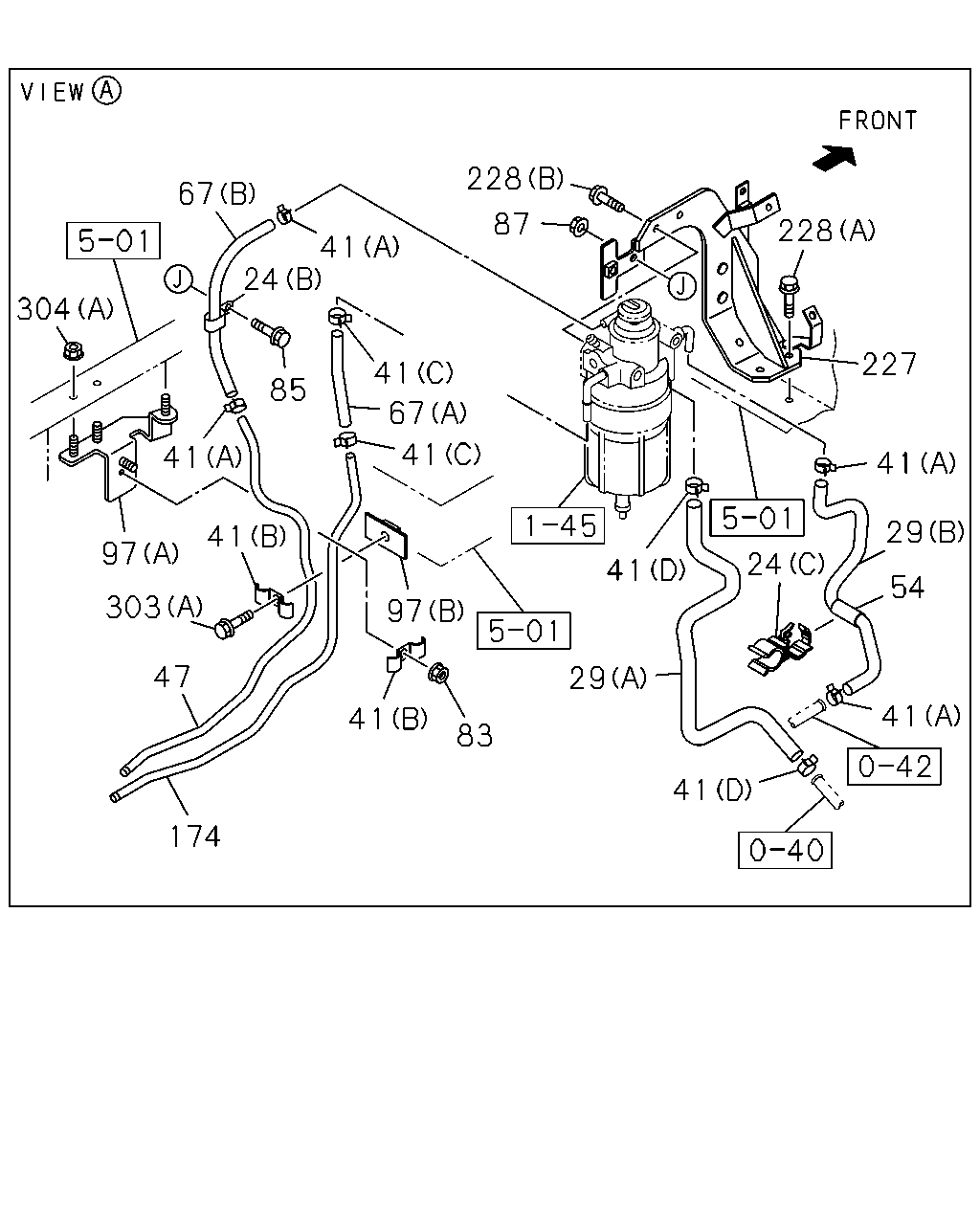

[141A] FUEL SEDIMENTER FIXING (31 parça)
▶
634
65
174
47
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
47
PIPE; FUEL,RETURN
L=2240
8-98190-346-0
01
1
1105-
65
HOSE; FUEL,DELIVERY PIPE
WHEEL BASE 4000MM(40W) L=820 SERVICED BY L=3000
0-01260-300-0
01
1
1105-
65
HOSE; FUEL,DELIVERY PIPE
WHEEL BASE 4600MM(46W) L=1200 SERVICED BY L=3000
0-01260-300-0
01
1
1105-
174
PIPE; FUEL,FEED,FRT
8-98190-345-0
01
1
1105-
634
HOSE; RUBBER RETURN
WHEEL BASE 4000MM(40W) L=760 SERVICED BY L=3000
0-01558-300-0
01
1
1105-
634
HOSE; RUBBER RETURN
WHEEL BASE 4600MM(46W) L=1200 SERVICED BY L=3000
0-01558-300-0
01
1
1105-
83
309
309
41
83
80
83
97
217
80
24
65
303
41
174
304
97
41
41
47
55
634
634
41
95
65
41
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
WHEEL BASE 4600MM(46W) (A) ID=14.5 & 14.5
1-09701-246-1
02
1
1106-
24
CLIP; FUEL HOSE
(B) ID=15 H=24 L=20
1-09700-606-0
01
1
1105-
24
CLIP; FUEL HOSE
(A) ID=14.5 & 14.5
1-09701-246-1
01
1
1105-1105
24
CLIP; FUEL HOSE
WHEEL BASE 4000MM(40W) (A) ID=14.5 & 14.5
1-09701-246-1
01
1
1106-
24
CLIP; FUEL HOSE
(C) ID=16.5 & 10.5-14
8-98147-093-0
01
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
04
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
01
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1105-
47
PIPE; FUEL,RETURN
L=2240
8-98190-346-0
01
1
1105-
55
COVER; PIPE,FUEL TANK
L=150 SERVICED BY L=1300
1-09360-677-1
01
1
1105-
65
HOSE; FUEL,DELIVERY PIPE
WHEEL BASE 4000MM(40W) L=820 SERVICED BY L=3000
0-01260-300-0
01
1
1105-
65
HOSE; FUEL,DELIVERY PIPE
WHEEL BASE 4600MM(46W) L=1200 SERVICED BY L=3000
0-01260-300-0
01
1
1105-
80
BOLT; CLIP,FUEL TANK
M8X50 FLANGE
0-28050-850-0
03
1
1105-
80
BOLT; CLIP,FUEL TANK
M8X20 FLANGE
0-28650-820-0
01
1
1105-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
06
1
1105-
95
BUSHING; PIPE,FUEL TANK
ID=28 OD=35 T=17
9-09956-256-2
01
1
1105-
97
BRACKET; CLIP
(D)
8-98109-768-0
01
1
1105-
97
BRACKET; CLIP
(B) L=50
1-47475-299-2
01
1
1105-
97
BRACKET; CLIP
(C)
8-98078-201-0
01
1
1105-
97
BRACKET; CLIP
(A)
8-98083-537-0
01
1
1105-
174
PIPE; FUEL,FEED,FRT
8-98190-345-0
01
1
1105-
217
COLLAR; FUEL PIPE FIX
ID=8
1-47459-011-0
03
1
1105-
303
BOLT; BRKT
(A) M8X30 FLANGE
0-28650-830-0
01
1
1105-
303
BOLT; BRKT
(B) M10X30 FLANGE
0-28651-030-0
01
1
1105-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
01
1
1105-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
01
1
1105-
309
CLIP; PIPE
(A) ID=10 & 10
1-09709-241-0
03
1
1105-
309
CLIP; PIPE
(B) ID=10 & 10
1-09709-243-0
03
1
1105-
634
HOSE; RUBBER RETURN
WHEEL BASE 4000MM(40W) L=760 SERVICED BY L=3000
0-01558-300-0
01
1
1105-
634
HOSE; RUBBER RETURN
WHEEL BASE 4600MM(46W) L=1200 SERVICED BY L=3000
0-01558-300-0
01
1
1105-
67
304
41
41
97
47
303
174
41
83
97
41
67
41
41
24
85
228
87
228
227
41
29
54
41
41
29
41
24
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
WHEEL BASE 4600MM(46W) (A) ID=14.5 & 14.5
1-09701-246-1
02
1
1106-
24
CLIP; FUEL HOSE
(B) ID=15 H=24 L=20
1-09700-606-0
01
1
1105-
24
CLIP; FUEL HOSE
(A) ID=14.5 & 14.5
1-09701-246-1
01
1
1105-1105
24
CLIP; FUEL HOSE
WHEEL BASE 4000MM(40W) (A) ID=14.5 & 14.5
1-09701-246-1
01
1
1106-
24
CLIP; FUEL HOSE
(C) ID=16.5 & 10.5-14
8-98147-093-0
01
1
1105-
29
HOSE; FUEL
(A)
8-98147-183-0
01
1
1105-
29
HOSE; FUEL
(B)
8-98136-901-0
01
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
04
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
01
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1105-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1105-
47
PIPE; FUEL,RETURN
L=2240
8-98190-346-0
01
1
1105-
54
SPACER; CLIP,FUEL PIPE
8-98148-172-0
01
1
1105-
67
HOSE; FUEL,DELIVERY
(A) L=140 SERVICED BY L=3000
0-01260-300-0
01
1
1105-
67
HOSE; FUEL,DELIVERY
(B) L=210 SERVICED BY L=3000
0-01558-300-0
01
1
1105-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
06
1
1105-
85
BOLT; CLIP,FUEL HOSE
M8X20 FLANGE
0-28650-820-0
01
1
1105-
87
NUT; CLIP,FUEL HOSE
M8 FLANGE
0-91180-108-0
01
1
1105-
97
BRACKET; CLIP
(D)
8-98109-768-0
01
1
1105-
97
BRACKET; CLIP
(B) L=50
1-47475-299-2
01
1
1105-
97
BRACKET; CLIP
(C)
8-98078-201-0
01
1
1105-
97
BRACKET; CLIP
(A)
8-98083-537-0
01
1
1105-
174
PIPE; FUEL,FEED,FRT
8-98190-345-0
01
1
1105-
227
BRACKET; FUEL SEDIMENTER
8-98133-172-0
01
1
1105-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1105-
228
BOLT; BRKT,SEDIMENTER
(B) M8X20 FLANGE
0-28650-820-0
02
1
1105-
303
BOLT; BRKT
(A) M8X30 FLANGE
0-28650-830-0
01
1
1105-
303
BOLT; BRKT
(B) M10X30 FLANGE
0-28651-030-0
01
1
1105-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
01
1
1105-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
01
1
1105-
