◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ NKR ▶ 50970 - NKR(THAILAND) ▶ 3 - Brakes, Brake System ▶ 3-50 - BRAKE PIPING; OIL,MASTER CYLINDER ▶
3-50 — BRAKE PIPING; OIL,MASTER CYLINDER (#20015) — 9 parça

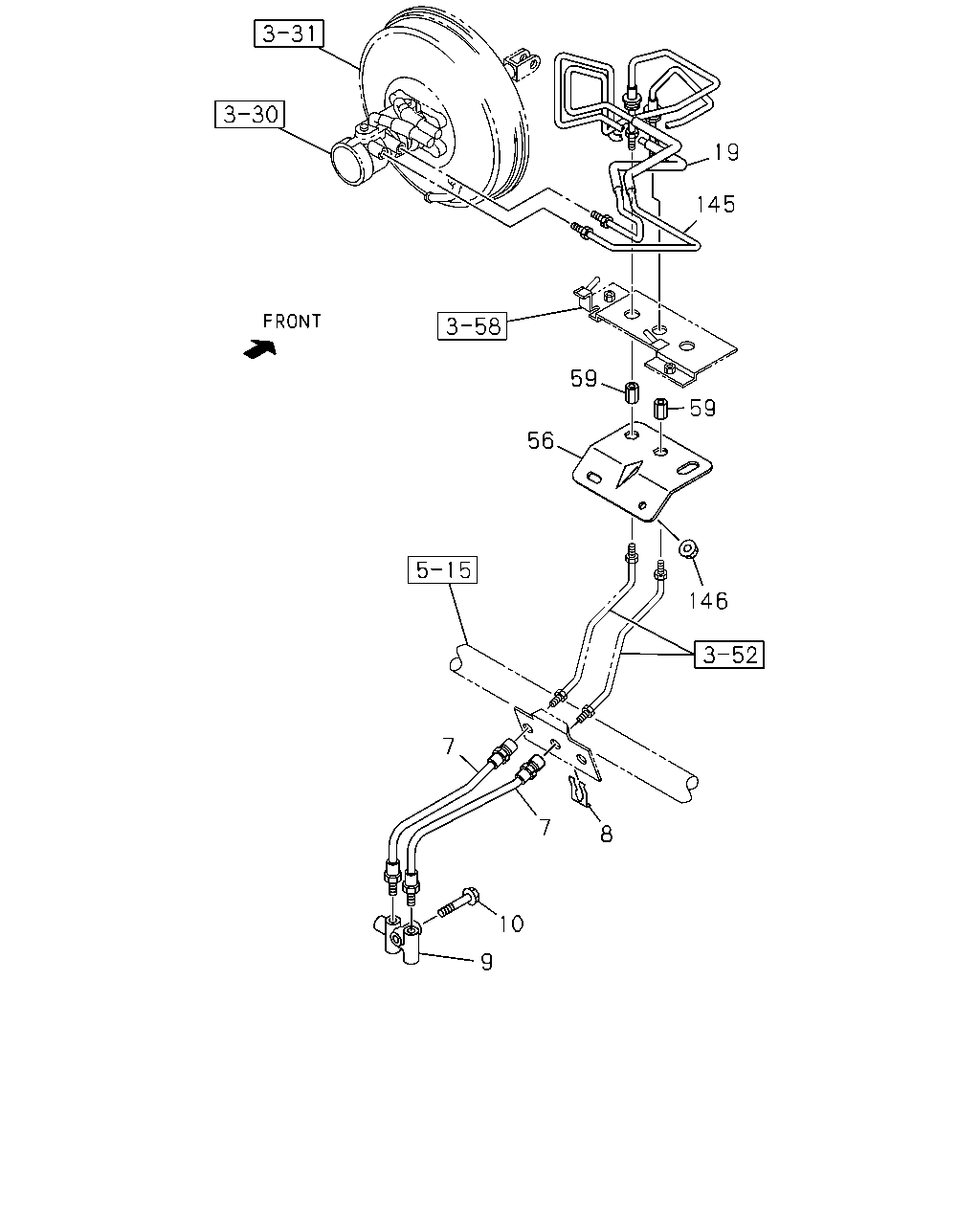

çizim 56065
19 145 9 59 56 146 7 7 8 10 9
BalonParca AdiParca NoAdetTipApplied Date A B C
7 HOSE; FLEX,PIPE TO 5 WAY JOINT 8-97171-031-0 02 1 0309- ● ● ●
8 CLIP; FLEX HOSE,CABLE SIDE 8-94167-006-0 02 1 0309- ● ● ●
9 JOINT; BRK & CLU PIPE,CAB SIDE 5-47456-009-1 01 1 0309- ● ● ●
10 BOLT; JOINT
M6X40 FLANGE 		0-28680-640-0 01 1 0309- ● ● ●
19 PIPE; BRK,M/CYL TO UNION
REAR THA 		8-97922-087-0 01 1 0309- ● ● ●
56 BRACKET; UNION,BRK 8-97078-564-1 01 1 0309- ● ● ●
59 UNION; BRK PIPE
M10 STRAIGHT 		9-09227-005-0 02 1 0309- ● ● ●
145 PIPE; BRK,METERING VLV TO UNION
FRONT THA 		8-97922-086-0 01 1 0309- ● ● ●
146 NUT; BRKT
M8 FLANGE 		0-91150-108-0 02 1 0309- ● ● ●
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
