🏠 Isuzu WW TRUCKS NPR 50916 - NPR(BUS CHAS)RHD 1 - Fuel Tank, Cooling, Air Intake, Exhaust System 1-41 - FUEL PIPING; CHASSIS
1-41 — FUEL PIPING; CHASSIS (#19319) — 408 parça

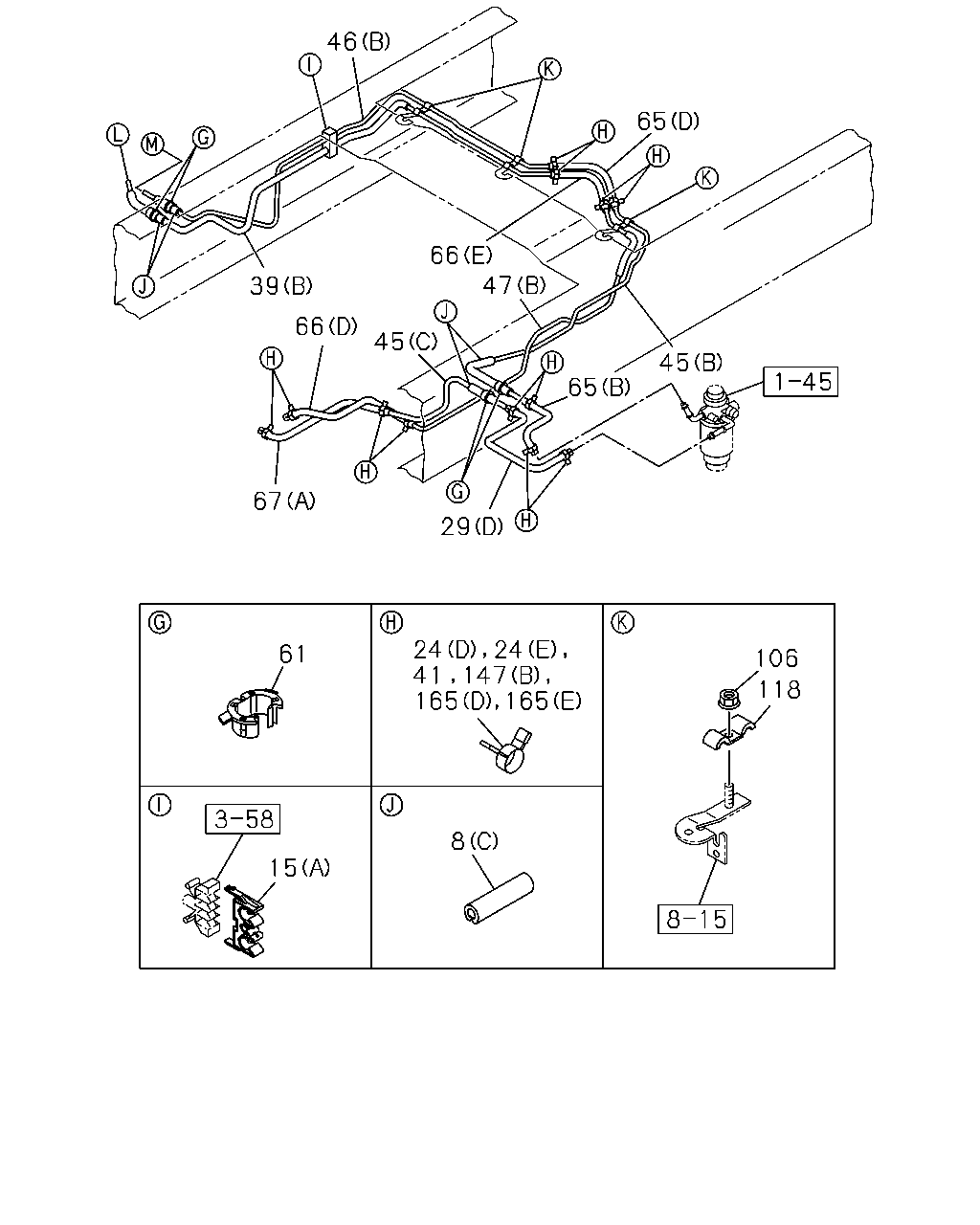

çizim 49890
46 65 66 47 39 66 45 45 65 67 29 41 147 165 165 61 106 118 8 15 24 24
BalonParca AdiParca NoAdetTipApplied Date A B
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (A) OD=17 L=50
8-94157-054-1 01 1 0201-0804
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (A) OD=17 L=50
8-94157-054-1 01 1 0805-
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (B) OD=15 L=50
8-97077-629-0 01 1 0201-
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (C) OD=16.5 L=50
8-97214-235-0 02 1 0805-
15 03.162 CLIP; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.930 (B) ID=10 & 6.4 & 4.8
8-97074-831-0 02 1 0201-0301
15 03.162 CLIP; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.128 (A) ID=10X2 & 6.4
8-97103-601-0 01 1 0201-0301
15 03.162 CLIP; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=10X2 OR 12X2 & 6.35
8-97326-157-1 01 1 0302-0804
15 03.162 CLIP; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=10X2 OR 12X2 & 6.35
8-97326-157-1 01 1 0805-
24 03.162 CLIP; FUEL HOSE
01.219 (C) ID=13
8-94238-571-0 02 1 0302-0501
24 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 01.219 (C) ID=13
8-94238-571-0 02 1 0502-0804
24 03.162 CLIP; FUEL HOSE
01.219 (C) ID=13
8-94238-571-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
(C) ID=13
8-98150-357-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (A)
8-97089-536-0 01 1 0201-0301
24 03.162 CLIP; FUEL HOSE
04.930 (B) ID=16
8-94238-568-0 02 1 0302-0501
24 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (B) ID=16
8-94238-568-0 02 1 0502-0911
24 03.162 CLIP; FUEL HOSE
(B) ID=16
8-98008-098-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
01.762 (E) ID=19
8-94238-569-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
(E) ID=19
8-98150-356-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
01.219 (D) ID=12
8-94238-610-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
01.240 (D) ID=12
8-98150-358-0 02 1 0912-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> 03.003 (C) L=540 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> (C) L=580
8-97363-057-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (A) L=420 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (A) L=600 SERVICED BY L=3000
0-01259-300-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (B) L=500 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (B) L=420 SERVICED BY L=3000
0-01259-300-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) 03.003 (A) L=300 SERVICED BY L=3000
0-01259-300-0 01 1 0201-
29 03.163 HOSE; FUEL
4HK1 ENG(RJS) FRAME STRAIGHT TYPE<7KJ> (D)
8-97365-798-2 01 1 0805-
39 03.163 PIPE; FUEL
FRAME STRAIGHT TYPE<7KJ> (A)
8-97145-501-0 01 1 0201-0301
39 03.163 PIPE; FUEL
M/T MYY5T(RSM) FRAME STRAIGHT TYPE<7KJ> (A)
8-97171-014-1 01 1 0302-0501
39 03.163 PIPE; FUEL
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (A)
8-97171-014-1 01 1 0502-
39 03.163 PIPE; FUEL
FRAME STRAIGHT TYPE<7KJ> (B)
8-98024-010-0 01 1 0805-
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=13
8-94238-571-0 01 1 0302-0501
41 03.162 CLIP; FUEL PIPE,FUEL TANK
4HF1 ENG(RLS) 01.219 ID=13
8-94238-571-0 01 1 0502-0804
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=13
8-94238-571-0 01 1 0805-0911
41 03.162 CLIP; FUEL PIPE,FUEL TANK
ID=13
8-98150-357-0 01 1 0912-
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=12
8-94238-610-0 01 1 0805-0911
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.240 ID=12
8-98150-358-0 01 1 0912-
45 03.163 PIPE; FUEL,DELIVERY
FRAME STRAIGHT TYPE<7KJ> (A)
8-97145-500-1 01 1 0201-0301
45 03.163 PIPE; FUEL,DELIVERY
M/T MYY5T(RSM) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-827-0 01 1 0302-0501
45 03.163 PIPE; FUEL,DELIVERY
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-827-0 01 1 0502-
45 03.163 PIPE; FUEL,DELIVERY
4HK1 ENG(RJS) (B)
8-97330-392-3 01 1 0805-
45 03.163 PIPE; FUEL,DELIVERY
4HK1 ENG(RJS) FRAME STRAIGHT TYPE<7KJ> (C)
8-97330-391-4 01 1 0805-
46 03.163 PIPE; FUEL,TANK SIDE
FRAME STRAIGHT TYPE<7KJ> (A)
8-97145-499-0 01 1 0201-0301
46 03.163 PIPE; FUEL,TANK SIDE
M/T MYY5T(RSM) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-837-0 01 1 0302-0501
46 03.163 PIPE; FUEL,TANK SIDE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-837-0 01 1 0502-
46 03.163 PIPE; FUEL,TANK SIDE
FRAME STRAIGHT TYPE<7KJ> (B)
8-97330-394-2 01 1 0805-
47 03.163 PIPE; FUEL,RETURN
FRAME STRAIGHT TYPE<7KJ> (A)
8-97145-502-1 01 1 0201-0301
47 03.163 PIPE; FUEL,RETURN
M/T MYY5T(RSM) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-833-0 01 1 0302-0501
47 03.163 PIPE; FUEL,RETURN
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-833-0 01 1 0502-
47 03.163 PIPE; FUEL,RETURN
FRAME STRAIGHT TYPE<7KJ> (B)
8-98006-312-0 01 1 0805-
61 03.162 GROMMET; PIPE TO FRAME
FRAME STRAIGHT TYPE<7KJ> 02.343 ID=17
8-94128-319-2 02 1 0201-0501
61 03.162 GROMMET; PIPE TO FRAME
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 02.343 ID=17
8-94128-319-2 02 1 0502-
61 03.162 GROMMET; PIPE TO FRAME
02.343 ID=17
8-94128-319-2 04 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
03.003 (A) L=140 SERVICED BY L=3000
0-01259-300-0 01 1 0201-
65 03.163 HOSE; FUEL,DELIVERY PIPE
(D) L=140 SERVICED BY L=3000
0-01262-300-0 01 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
FRAME STRAIGHT TYPE<7KJ> (C) L=500 SERVICED BY L=3000
0-01262-300-0 01 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
4HK1 ENG(RJS) FRAME STRAIGHT TYPE<7KJ> (B)
8-97365-797-2 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
(A) L=140 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=250 SERVICED BY L=3000
0-01256-300-0 01 1 0201-0301
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=550 SERVICED BY L=3000
0-01256-300-0 01 1 0302-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (C) L=290 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
(E) L=140 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (F) L=550 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (D)
8-97367-176-2 01 1 0805-
67 03.163 HOSE; FUEL,DELIVERY
FRAME STRAIGHT TYPE<7KJ> 03.003 (B) L=300 SERVICED BY L=3000
0-01259-300-0 01 1 0201-
67 03.163 HOSE; FUEL,DELIVERY
FRAME STRAIGHT TYPE<7KJ> (A)
8-97358-767-3 01 1 0805-
106 03.162 NUT; FUEL PIPE
04.594 M6 FLANGE
0-91150-106-0 03 1 0201-0301
106 03.162 NUT; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.594 M6 FLANGE
0-91150-106-0 03 1 0302-0602
106 03.162 NUT; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 01.062 M6 FLANGE
0-91180-106-0 03 1 0603-0804
106 03.162 NUT; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 01.062 M6 FLANGE
0-91180-106-0 03 1 0805-
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
00.785 ID=11 & 7 L=15 & 15
1-09700-071-0 03 1 0201-0301
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
FRAME STRAIGHT TYPE<7KJ> 00.785 ID=11 & 7 L=15 & 15
1-09700-071-0 03 1 0302-0501
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 00.785 ID=11 & 7 L=15 & 15
1-09700-071-0 03 1 0502-1410
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
FRAME STRAIGHT TYPE<7KJ> ID=11 & 7 L=15 & 15
8-98289-347-0 03 1 1411-
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
FRAME STRAIGHT TYPE<7KJ> 04.686 ID=13 & 7 L=16 & 14
1-09700-070-0 03 1 0805-
147 03.162 CLIP; FUEL PIPE TO HOSE
04.930 (A) ID=16
8-94238-568-0 03 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 03 1 0502-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(A) ID=16
8-98008-098-0 03 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 01 1 0302-0804
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(B) ID=19
8-98150-356-0 01 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (C) ID=13
8-94238-571-0 01 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) 01.219 (C) ID=13
8-94238-571-0 01 1 0502-0804
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (C) ID=13
8-94238-571-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(C) ID=13
8-98150-357-0 01 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) FUEL FILTER DUAL(S6B) (A) ID=16
8-98008-098-0 02 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 05 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(B) ID=19
8-98150-356-0 05 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (D) ID=12
8-94238-610-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
01.240 (D) ID=12
8-98150-358-0 01 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 06 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (B) ID=13
8-98150-357-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 10 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
(A) ID=16
8-98008-098-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
EXC. FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 08 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) FRAME STRAIGHT TYPE<7KJ> 02.559 (C) L=250
5-09707-030-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 02.559 (C) L=250
5-09707-030-1 01 1 0502-
165 03.162 CLIP; FUEL HOSE
01.762 (D) ID=19
8-94238-569-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
(D) ID=19
8-98150-356-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
01.219 (E) ID=12
8-94238-610-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
01.240 (E) ID=12
8-98150-358-0 02 1 0912-

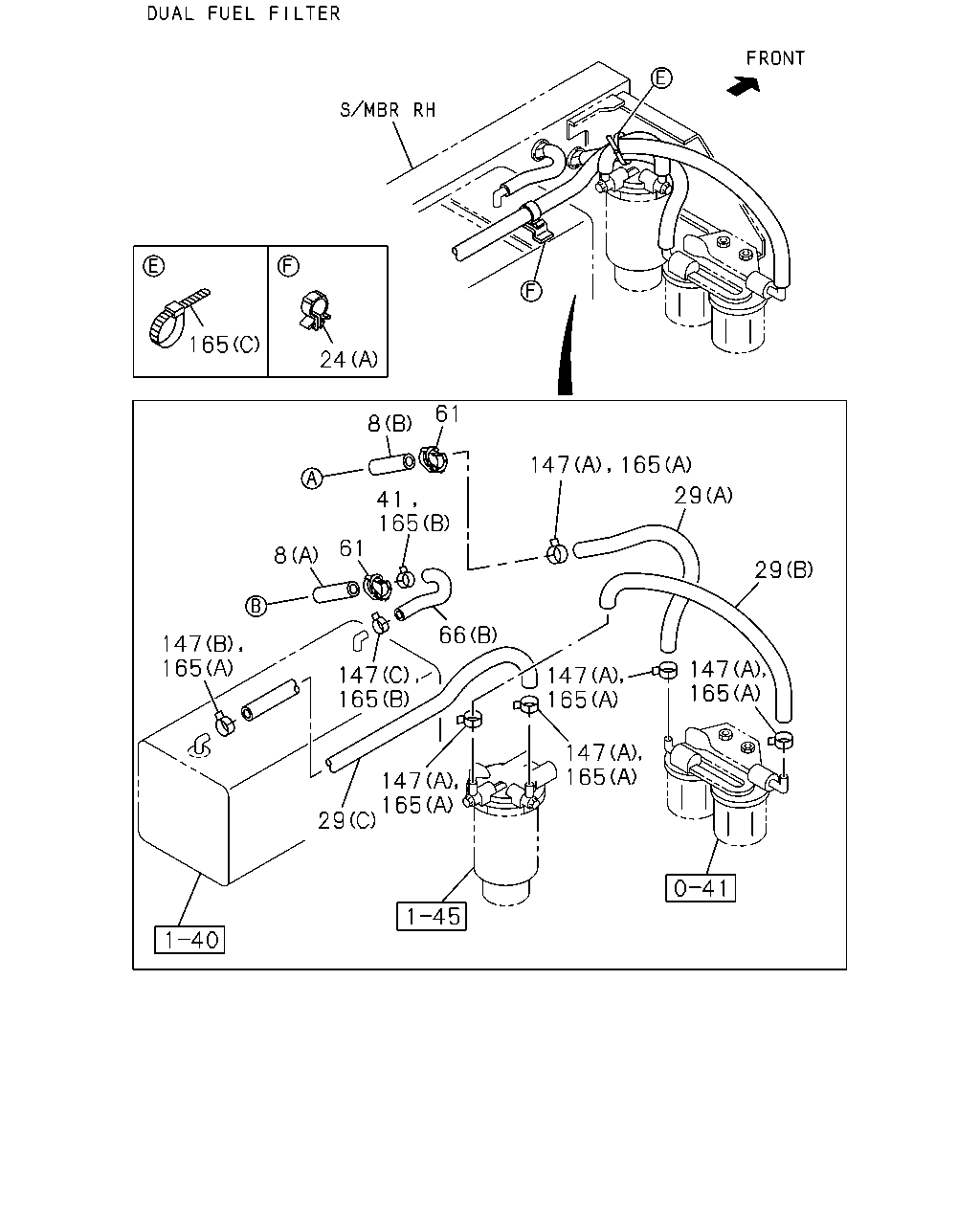

çizim 50709
165 24 61 8 165 147 29 41 165 61 8 29 66 147 165 147 165 147 165 147 165 147 165 147 165 29
BalonParca AdiParca NoAdetTipApplied Date A B
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (A) OD=17 L=50
8-94157-054-1 01 1 0201-0804
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (A) OD=17 L=50
8-94157-054-1 01 1 0805-
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (B) OD=15 L=50
8-97077-629-0 01 1 0201-
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (C) OD=16.5 L=50
8-97214-235-0 02 1 0805-
24 03.162 CLIP; FUEL HOSE
01.219 (C) ID=13
8-94238-571-0 02 1 0302-0501
24 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 01.219 (C) ID=13
8-94238-571-0 02 1 0502-0804
24 03.162 CLIP; FUEL HOSE
01.219 (C) ID=13
8-94238-571-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
(C) ID=13
8-98150-357-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (A)
8-97089-536-0 01 1 0201-0301
24 03.162 CLIP; FUEL HOSE
04.930 (B) ID=16
8-94238-568-0 02 1 0302-0501
24 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (B) ID=16
8-94238-568-0 02 1 0502-0911
24 03.162 CLIP; FUEL HOSE
(B) ID=16
8-98008-098-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
01.762 (E) ID=19
8-94238-569-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
(E) ID=19
8-98150-356-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
01.219 (D) ID=12
8-94238-610-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
01.240 (D) ID=12
8-98150-358-0 02 1 0912-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> 03.003 (C) L=540 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> (C) L=580
8-97363-057-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (A) L=420 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (A) L=600 SERVICED BY L=3000
0-01259-300-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (B) L=500 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (B) L=420 SERVICED BY L=3000
0-01259-300-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) 03.003 (A) L=300 SERVICED BY L=3000
0-01259-300-0 01 1 0201-
29 03.163 HOSE; FUEL
4HK1 ENG(RJS) FRAME STRAIGHT TYPE<7KJ> (D)
8-97365-798-2 01 1 0805-
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=13
8-94238-571-0 01 1 0302-0501
41 03.162 CLIP; FUEL PIPE,FUEL TANK
4HF1 ENG(RLS) 01.219 ID=13
8-94238-571-0 01 1 0502-0804
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=13
8-94238-571-0 01 1 0805-0911
41 03.162 CLIP; FUEL PIPE,FUEL TANK
ID=13
8-98150-357-0 01 1 0912-
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=12
8-94238-610-0 01 1 0805-0911
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.240 ID=12
8-98150-358-0 01 1 0912-
61 03.162 GROMMET; PIPE TO FRAME
FRAME STRAIGHT TYPE<7KJ> 02.343 ID=17
8-94128-319-2 02 1 0201-0501
61 03.162 GROMMET; PIPE TO FRAME
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 02.343 ID=17
8-94128-319-2 02 1 0502-
61 03.162 GROMMET; PIPE TO FRAME
02.343 ID=17
8-94128-319-2 04 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
(A) L=140 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=250 SERVICED BY L=3000
0-01256-300-0 01 1 0201-0301
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=550 SERVICED BY L=3000
0-01256-300-0 01 1 0302-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (C) L=290 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
(E) L=140 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (F) L=550 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (D)
8-97367-176-2 01 1 0805-
147 03.162 CLIP; FUEL PIPE TO HOSE
04.930 (A) ID=16
8-94238-568-0 03 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 03 1 0502-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(A) ID=16
8-98008-098-0 03 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 01 1 0302-0804
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(B) ID=19
8-98150-356-0 01 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (C) ID=13
8-94238-571-0 01 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) 01.219 (C) ID=13
8-94238-571-0 01 1 0502-0804
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (C) ID=13
8-94238-571-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(C) ID=13
8-98150-357-0 01 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) FUEL FILTER DUAL(S6B) (A) ID=16
8-98008-098-0 02 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 05 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(B) ID=19
8-98150-356-0 05 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (D) ID=12
8-94238-610-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
01.240 (D) ID=12
8-98150-358-0 01 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 06 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (B) ID=13
8-98150-357-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 10 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
(A) ID=16
8-98008-098-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
EXC. FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 08 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) FRAME STRAIGHT TYPE<7KJ> 02.559 (C) L=250
5-09707-030-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 02.559 (C) L=250
5-09707-030-1 01 1 0502-
165 03.162 CLIP; FUEL HOSE
01.762 (D) ID=19
8-94238-569-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
(D) ID=19
8-98150-356-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
01.219 (E) ID=12
8-94238-610-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
01.240 (E) ID=12
8-98150-358-0 02 1 0912-

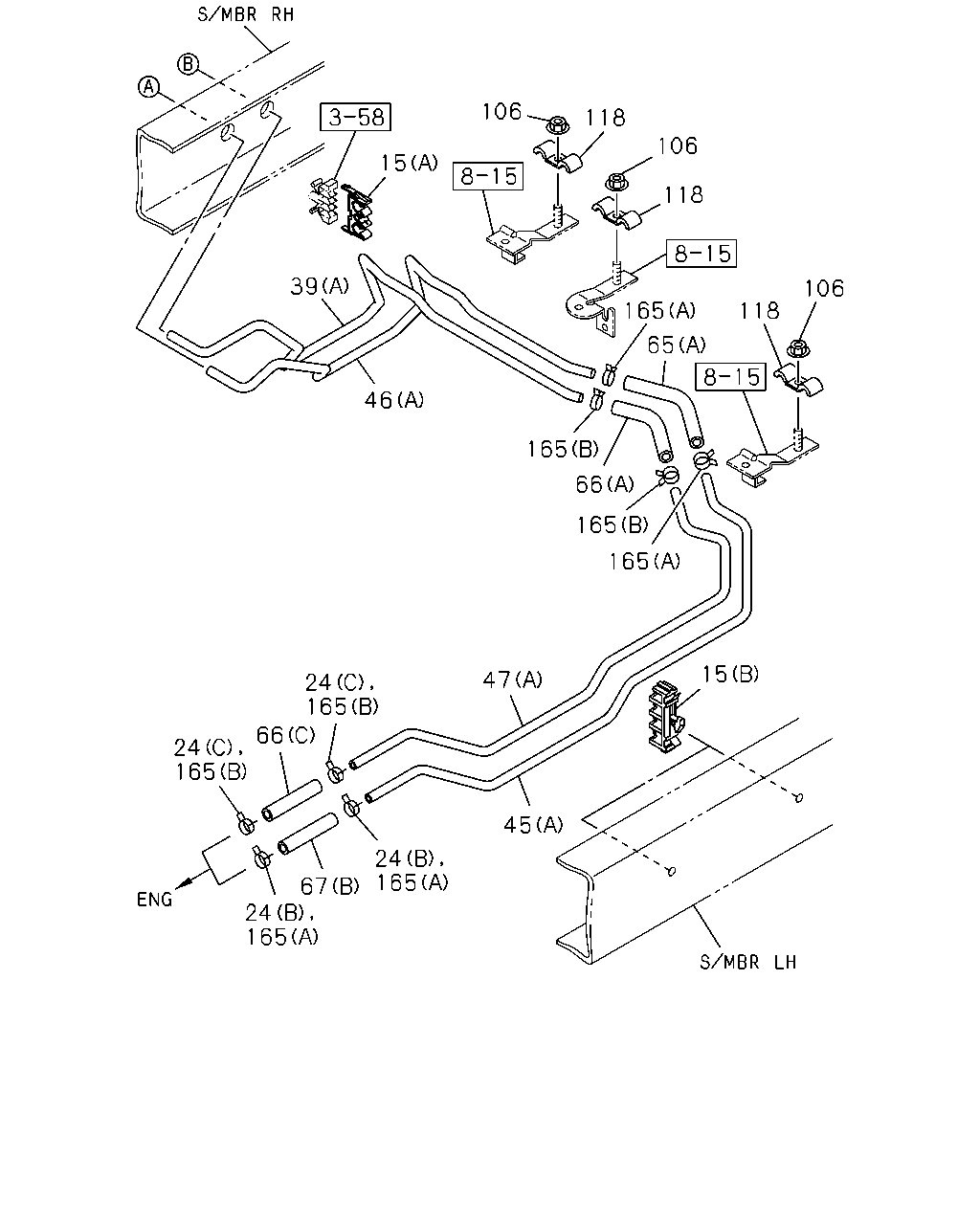

çizim 51820
106 118 106 15 118 39 106 165 118 65 46 165 66 165 165 15 47 24 165 66 24 165 45 24 165 67 24 165
BalonParca AdiParca NoAdetTipApplied Date A B
15 03.162 CLIP; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.930 (B) ID=10 & 6.4 & 4.8
8-97074-831-0 02 1 0201-0301
15 03.162 CLIP; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.128 (A) ID=10X2 & 6.4
8-97103-601-0 01 1 0201-0301
15 03.162 CLIP; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=10X2 OR 12X2 & 6.35
8-97326-157-1 01 1 0302-0804
15 03.162 CLIP; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=10X2 OR 12X2 & 6.35
8-97326-157-1 01 1 0805-
24 03.162 CLIP; FUEL HOSE
01.219 (C) ID=13
8-94238-571-0 02 1 0302-0501
24 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 01.219 (C) ID=13
8-94238-571-0 02 1 0502-0804
24 03.162 CLIP; FUEL HOSE
01.219 (C) ID=13
8-94238-571-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
(C) ID=13
8-98150-357-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (A)
8-97089-536-0 01 1 0201-0301
24 03.162 CLIP; FUEL HOSE
04.930 (B) ID=16
8-94238-568-0 02 1 0302-0501
24 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (B) ID=16
8-94238-568-0 02 1 0502-0911
24 03.162 CLIP; FUEL HOSE
(B) ID=16
8-98008-098-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
01.762 (E) ID=19
8-94238-569-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
(E) ID=19
8-98150-356-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
01.219 (D) ID=12
8-94238-610-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
01.240 (D) ID=12
8-98150-358-0 02 1 0912-
39 03.163 PIPE; FUEL
FRAME STRAIGHT TYPE<7KJ> (A)
8-97145-501-0 01 1 0201-0301
39 03.163 PIPE; FUEL
M/T MYY5T(RSM) FRAME STRAIGHT TYPE<7KJ> (A)
8-97171-014-1 01 1 0302-0501
39 03.163 PIPE; FUEL
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (A)
8-97171-014-1 01 1 0502-
39 03.163 PIPE; FUEL
FRAME STRAIGHT TYPE<7KJ> (B)
8-98024-010-0 01 1 0805-
45 03.163 PIPE; FUEL,DELIVERY
FRAME STRAIGHT TYPE<7KJ> (A)
8-97145-500-1 01 1 0201-0301
45 03.163 PIPE; FUEL,DELIVERY
M/T MYY5T(RSM) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-827-0 01 1 0302-0501
45 03.163 PIPE; FUEL,DELIVERY
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-827-0 01 1 0502-
45 03.163 PIPE; FUEL,DELIVERY
4HK1 ENG(RJS) (B)
8-97330-392-3 01 1 0805-
45 03.163 PIPE; FUEL,DELIVERY
4HK1 ENG(RJS) FRAME STRAIGHT TYPE<7KJ> (C)
8-97330-391-4 01 1 0805-
46 03.163 PIPE; FUEL,TANK SIDE
FRAME STRAIGHT TYPE<7KJ> (A)
8-97145-499-0 01 1 0201-0301
46 03.163 PIPE; FUEL,TANK SIDE
M/T MYY5T(RSM) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-837-0 01 1 0302-0501
46 03.163 PIPE; FUEL,TANK SIDE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-837-0 01 1 0502-
46 03.163 PIPE; FUEL,TANK SIDE
FRAME STRAIGHT TYPE<7KJ> (B)
8-97330-394-2 01 1 0805-
47 03.163 PIPE; FUEL,RETURN
FRAME STRAIGHT TYPE<7KJ> (A)
8-97145-502-1 01 1 0201-0301
47 03.163 PIPE; FUEL,RETURN
M/T MYY5T(RSM) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-833-0 01 1 0302-0501
47 03.163 PIPE; FUEL,RETURN
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (A)
8-97325-833-0 01 1 0502-
47 03.163 PIPE; FUEL,RETURN
FRAME STRAIGHT TYPE<7KJ> (B)
8-98006-312-0 01 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
03.003 (A) L=140 SERVICED BY L=3000
0-01259-300-0 01 1 0201-
65 03.163 HOSE; FUEL,DELIVERY PIPE
(D) L=140 SERVICED BY L=3000
0-01262-300-0 01 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
FRAME STRAIGHT TYPE<7KJ> (C) L=500 SERVICED BY L=3000
0-01262-300-0 01 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
4HK1 ENG(RJS) FRAME STRAIGHT TYPE<7KJ> (B)
8-97365-797-2 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
(A) L=140 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=250 SERVICED BY L=3000
0-01256-300-0 01 1 0201-0301
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=550 SERVICED BY L=3000
0-01256-300-0 01 1 0302-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (C) L=290 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
(E) L=140 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (F) L=550 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (D)
8-97367-176-2 01 1 0805-
67 03.163 HOSE; FUEL,DELIVERY
FRAME STRAIGHT TYPE<7KJ> 03.003 (B) L=300 SERVICED BY L=3000
0-01259-300-0 01 1 0201-
67 03.163 HOSE; FUEL,DELIVERY
FRAME STRAIGHT TYPE<7KJ> (A)
8-97358-767-3 01 1 0805-
106 03.162 NUT; FUEL PIPE
04.594 M6 FLANGE
0-91150-106-0 03 1 0201-0301
106 03.162 NUT; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 04.594 M6 FLANGE
0-91150-106-0 03 1 0302-0602
106 03.162 NUT; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 01.062 M6 FLANGE
0-91180-106-0 03 1 0603-0804
106 03.162 NUT; FUEL PIPE
FRAME STRAIGHT TYPE<7KJ> 01.062 M6 FLANGE
0-91180-106-0 03 1 0805-
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
00.785 ID=11 & 7 L=15 & 15
1-09700-071-0 03 1 0201-0301
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
FRAME STRAIGHT TYPE<7KJ> 00.785 ID=11 & 7 L=15 & 15
1-09700-071-0 03 1 0302-0501
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 00.785 ID=11 & 7 L=15 & 15
1-09700-071-0 03 1 0502-1410
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
FRAME STRAIGHT TYPE<7KJ> ID=11 & 7 L=15 & 15
8-98289-347-0 03 1 1411-
118 03.162 CLIP; MTG,FUEL PIPE TO FRT SIDE
FRAME STRAIGHT TYPE<7KJ> 04.686 ID=13 & 7 L=16 & 14
1-09700-070-0 03 1 0805-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 06 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (B) ID=13
8-98150-357-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 10 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
(A) ID=16
8-98008-098-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
EXC. FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 08 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) FRAME STRAIGHT TYPE<7KJ> 02.559 (C) L=250
5-09707-030-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 02.559 (C) L=250
5-09707-030-1 01 1 0502-
165 03.162 CLIP; FUEL HOSE
01.762 (D) ID=19
8-94238-569-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
(D) ID=19
8-98150-356-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
01.219 (E) ID=12
8-94238-610-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
01.240 (E) ID=12
8-98150-358-0 02 1 0912-

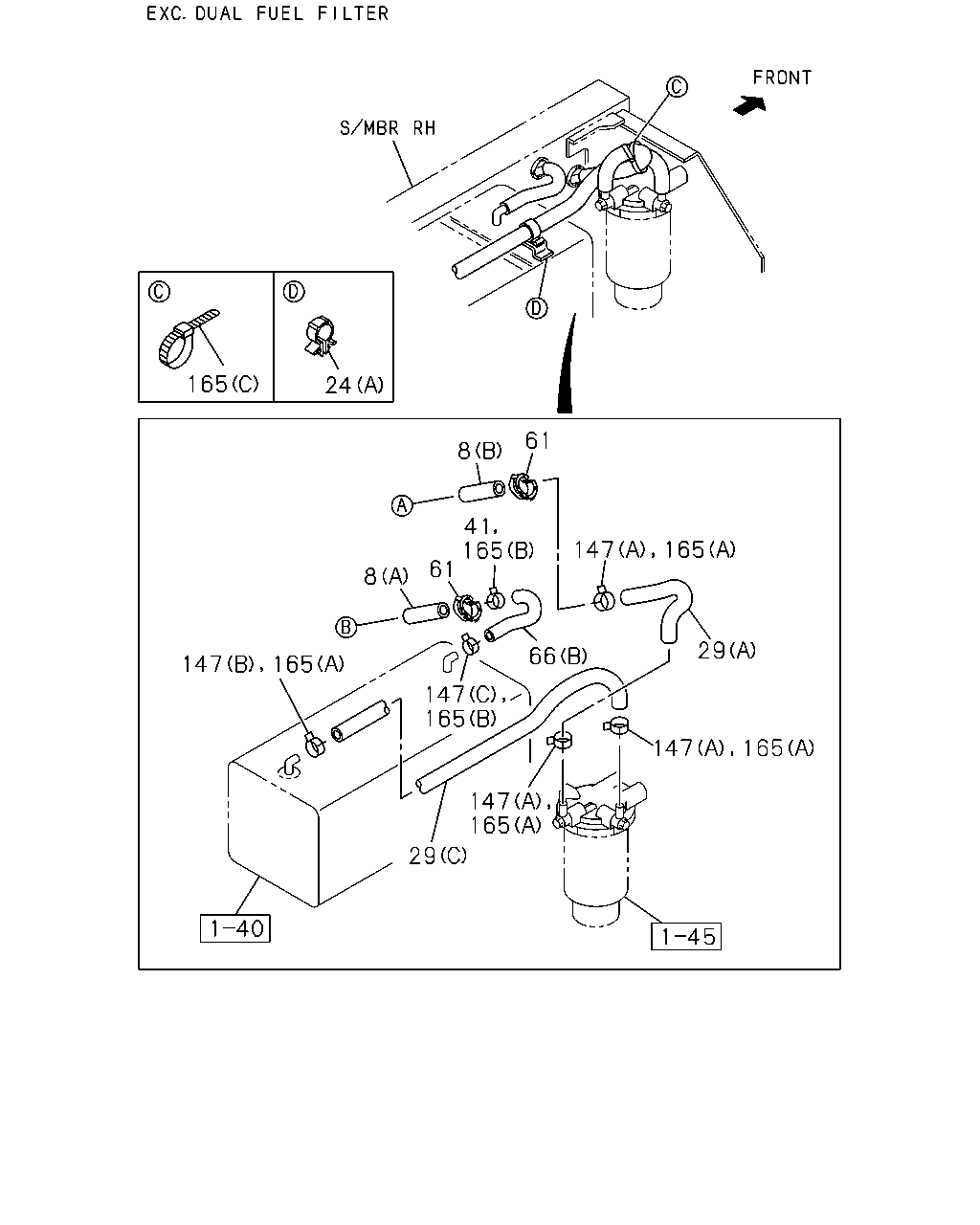

çizim 52895
165 24 61 8 41 165 165 147 61 8 29 66 165 147 147 165 147 165 147 165 29
BalonParca AdiParca NoAdetTipApplied Date A B
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (A) OD=17 L=50
8-94157-054-1 01 1 0201-0804
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (A) OD=17 L=50
8-94157-054-1 01 1 0805-
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (B) OD=15 L=50
8-97077-629-0 01 1 0201-
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (C) OD=16.5 L=50
8-97214-235-0 02 1 0805-
24 03.162 CLIP; FUEL HOSE
01.219 (C) ID=13
8-94238-571-0 02 1 0302-0501
24 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 01.219 (C) ID=13
8-94238-571-0 02 1 0502-0804
24 03.162 CLIP; FUEL HOSE
01.219 (C) ID=13
8-94238-571-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
(C) ID=13
8-98150-357-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (A)
8-97089-536-0 01 1 0201-0301
24 03.162 CLIP; FUEL HOSE
04.930 (B) ID=16
8-94238-568-0 02 1 0302-0501
24 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (B) ID=16
8-94238-568-0 02 1 0502-0911
24 03.162 CLIP; FUEL HOSE
(B) ID=16
8-98008-098-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
01.762 (E) ID=19
8-94238-569-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
(E) ID=19
8-98150-356-0 02 1 0912-
24 03.162 CLIP; FUEL HOSE
01.219 (D) ID=12
8-94238-610-0 02 1 0805-0911
24 03.162 CLIP; FUEL HOSE
01.240 (D) ID=12
8-98150-358-0 02 1 0912-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> 03.003 (C) L=540 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> (C) L=580
8-97363-057-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (A) L=420 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (A) L=600 SERVICED BY L=3000
0-01259-300-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (B) L=500 SERVICED BY L=3000
0-01259-300-0 01 1 0201-0301
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 03.003 (B) L=420 SERVICED BY L=3000
0-01259-300-0 01 1 0302-
29 03.163 HOSE; FUEL
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) 03.003 (A) L=300 SERVICED BY L=3000
0-01259-300-0 01 1 0201-
29 03.163 HOSE; FUEL
4HK1 ENG(RJS) FRAME STRAIGHT TYPE<7KJ> (D)
8-97365-798-2 01 1 0805-
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=13
8-94238-571-0 01 1 0302-0501
41 03.162 CLIP; FUEL PIPE,FUEL TANK
4HF1 ENG(RLS) 01.219 ID=13
8-94238-571-0 01 1 0502-0804
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=13
8-94238-571-0 01 1 0805-0911
41 03.162 CLIP; FUEL PIPE,FUEL TANK
ID=13
8-98150-357-0 01 1 0912-
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=12
8-94238-610-0 01 1 0805-0911
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.240 ID=12
8-98150-358-0 01 1 0912-
61 03.162 GROMMET; PIPE TO FRAME
FRAME STRAIGHT TYPE<7KJ> 02.343 ID=17
8-94128-319-2 02 1 0201-0501
61 03.162 GROMMET; PIPE TO FRAME
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 02.343 ID=17
8-94128-319-2 02 1 0502-
61 03.162 GROMMET; PIPE TO FRAME
02.343 ID=17
8-94128-319-2 04 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
(A) L=140 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=250 SERVICED BY L=3000
0-01256-300-0 01 1 0201-0301
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=550 SERVICED BY L=3000
0-01256-300-0 01 1 0302-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (C) L=290 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
(E) L=140 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (F) L=550 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (D)
8-97367-176-2 01 1 0805-
147 03.162 CLIP; FUEL PIPE TO HOSE
04.930 (A) ID=16
8-94238-568-0 03 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 03 1 0502-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(A) ID=16
8-98008-098-0 03 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 01 1 0302-0804
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(B) ID=19
8-98150-356-0 01 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (C) ID=13
8-94238-571-0 01 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) 01.219 (C) ID=13
8-94238-571-0 01 1 0502-0804
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (C) ID=13
8-94238-571-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(C) ID=13
8-98150-357-0 01 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) FUEL FILTER DUAL(S6B) (A) ID=16
8-98008-098-0 02 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 05 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(B) ID=19
8-98150-356-0 05 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (D) ID=12
8-94238-610-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
01.240 (D) ID=12
8-98150-358-0 01 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 06 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (B) ID=13
8-98150-357-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 10 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
(A) ID=16
8-98008-098-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
EXC. FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 08 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) FRAME STRAIGHT TYPE<7KJ> 02.559 (C) L=250
5-09707-030-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 02.559 (C) L=250
5-09707-030-1 01 1 0502-
165 03.162 CLIP; FUEL HOSE
01.762 (D) ID=19
8-94238-569-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
(D) ID=19
8-98150-356-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
01.219 (E) ID=12
8-94238-610-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
01.240 (E) ID=12
8-98150-358-0 02 1 0912-
çizim 53387
147 41 8 8 61 41 66 147 8 61 65 165 147 165
BalonParca AdiParca NoAdetTipApplied Date A B
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (A) OD=17 L=50
8-94157-054-1 01 1 0201-0804
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (A) OD=17 L=50
8-94157-054-1 01 1 0805-
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (B) OD=15 L=50
8-97077-629-0 01 1 0201-
8 03.162 RUBBER; MTG
FRAME STRAIGHT TYPE<7KJ> (C) OD=16.5 L=50
8-97214-235-0 02 1 0805-
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=13
8-94238-571-0 01 1 0302-0501
41 03.162 CLIP; FUEL PIPE,FUEL TANK
4HF1 ENG(RLS) 01.219 ID=13
8-94238-571-0 01 1 0502-0804
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=13
8-94238-571-0 01 1 0805-0911
41 03.162 CLIP; FUEL PIPE,FUEL TANK
ID=13
8-98150-357-0 01 1 0912-
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.219 ID=12
8-94238-610-0 01 1 0805-0911
41 03.162 CLIP; FUEL PIPE,FUEL TANK
01.240 ID=12
8-98150-358-0 01 1 0912-
61 03.162 GROMMET; PIPE TO FRAME
FRAME STRAIGHT TYPE<7KJ> 02.343 ID=17
8-94128-319-2 02 1 0201-0501
61 03.162 GROMMET; PIPE TO FRAME
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 02.343 ID=17
8-94128-319-2 02 1 0502-
61 03.162 GROMMET; PIPE TO FRAME
02.343 ID=17
8-94128-319-2 04 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
03.003 (A) L=140 SERVICED BY L=3000
0-01259-300-0 01 1 0201-
65 03.163 HOSE; FUEL,DELIVERY PIPE
(D) L=140 SERVICED BY L=3000
0-01262-300-0 01 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
FRAME STRAIGHT TYPE<7KJ> (C) L=500 SERVICED BY L=3000
0-01262-300-0 01 1 0805-
65 03.163 HOSE; FUEL,DELIVERY PIPE
4HK1 ENG(RJS) FRAME STRAIGHT TYPE<7KJ> (B)
8-97365-797-2 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
(A) L=140 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=250 SERVICED BY L=3000
0-01256-300-0 01 1 0201-0301
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (B) L=550 SERVICED BY L=3000
0-01256-300-0 01 1 0302-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (C) L=290 SERVICED BY L=3000
0-01256-300-0 01 1 0201-
66 03.163 HOSE; FUEL,RETURN PIPE
(E) L=140 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (F) L=550 SERVICED BY L=3000
0-01755-300-0 01 1 0805-
66 03.163 HOSE; FUEL,RETURN PIPE
FRAME STRAIGHT TYPE<7KJ> (D)
8-97367-176-2 01 1 0805-
147 03.162 CLIP; FUEL PIPE TO HOSE
04.930 (A) ID=16
8-94238-568-0 03 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 03 1 0502-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(A) ID=16
8-98008-098-0 03 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 01 1 0302-0804
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(B) ID=19
8-98150-356-0 01 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (C) ID=13
8-94238-571-0 01 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) 01.219 (C) ID=13
8-94238-571-0 01 1 0502-0804
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (C) ID=13
8-94238-571-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(C) ID=13
8-98150-357-0 01 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
4HF1 ENG(RLS) FUEL FILTER DUAL(S6B) (A) ID=16
8-98008-098-0 02 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.762 (B) ID=19
8-94238-569-0 05 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
(B) ID=19
8-98150-356-0 05 1 0912-
147 03.162 CLIP; FUEL PIPE TO HOSE
01.219 (D) ID=12
8-94238-610-0 01 1 0805-0911
147 03.162 CLIP; FUEL PIPE TO HOSE
01.240 (D) ID=12
8-98150-358-0 01 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 06 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> 01.219 (B) ID=13
8-94238-571-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (B) ID=13
8-98150-357-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0502-0804
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> EXC. FUEL FILTER DUAL(S6B) (C) L=140
5-09707-031-1 01 1 0805-
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 10 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> 04.930 (A) ID=16
8-94238-568-0 02 1 0302-0501
165 03.162 CLIP; FUEL HOSE
4HF1 ENG(RLS) 04.930 (A) ID=16
8-94238-568-0 02 1 0502-0911
165 03.162 CLIP; FUEL HOSE
(A) ID=16
8-98008-098-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
EXC. FUEL FILTER DUAL(S6B) 04.930 (A) ID=16
8-94238-568-0 08 1 0201-0301
165 03.162 CLIP; FUEL HOSE
FUEL FILTER DUAL(S6B) FRAME STRAIGHT TYPE<7KJ> 02.559 (C) L=250
5-09707-030-1 01 1 0302-0501
165 03.162 CLIP; FUEL HOSE
FRAME STRAIGHT TYPE<7KJ> FUEL FILTER DUAL(S6B) 02.559 (C) L=250
5-09707-030-1 01 1 0502-
165 03.162 CLIP; FUEL HOSE
01.762 (D) ID=19
8-94238-569-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
(D) ID=19
8-98150-356-0 02 1 0912-
165 03.162 CLIP; FUEL HOSE
01.219 (E) ID=12
8-94238-610-0 02 1 0805-0911
165 03.162 CLIP; FUEL HOSE
01.240 (E) ID=12
8-98150-358-0 02 1 0912-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
