Isuzu WW
▶
TRUCKS
▶
FSS
▶
11722 - FSS AUST/NZ JNLT09
▶
3 - Brakes, Brake System
▶
3-77 - BRAKE PIPING; AIR,REAR
▶
3-77 — BRAKE PIPING; AIR,REAR
(#175851) — 125 parça
Tümü
A - FCS5MS
B - FCS5WS
◀

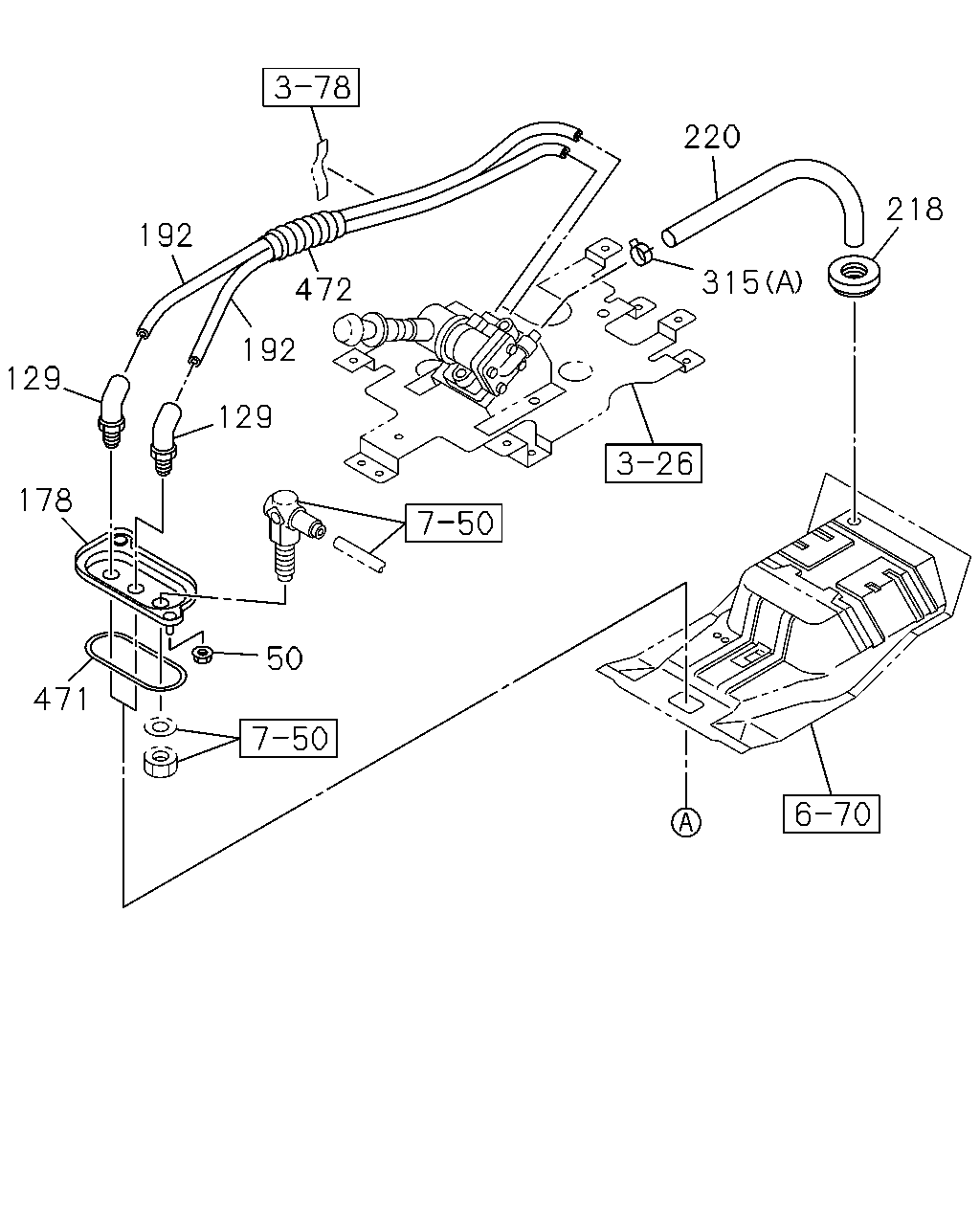

[377A] CAB SIDE (11 parça)

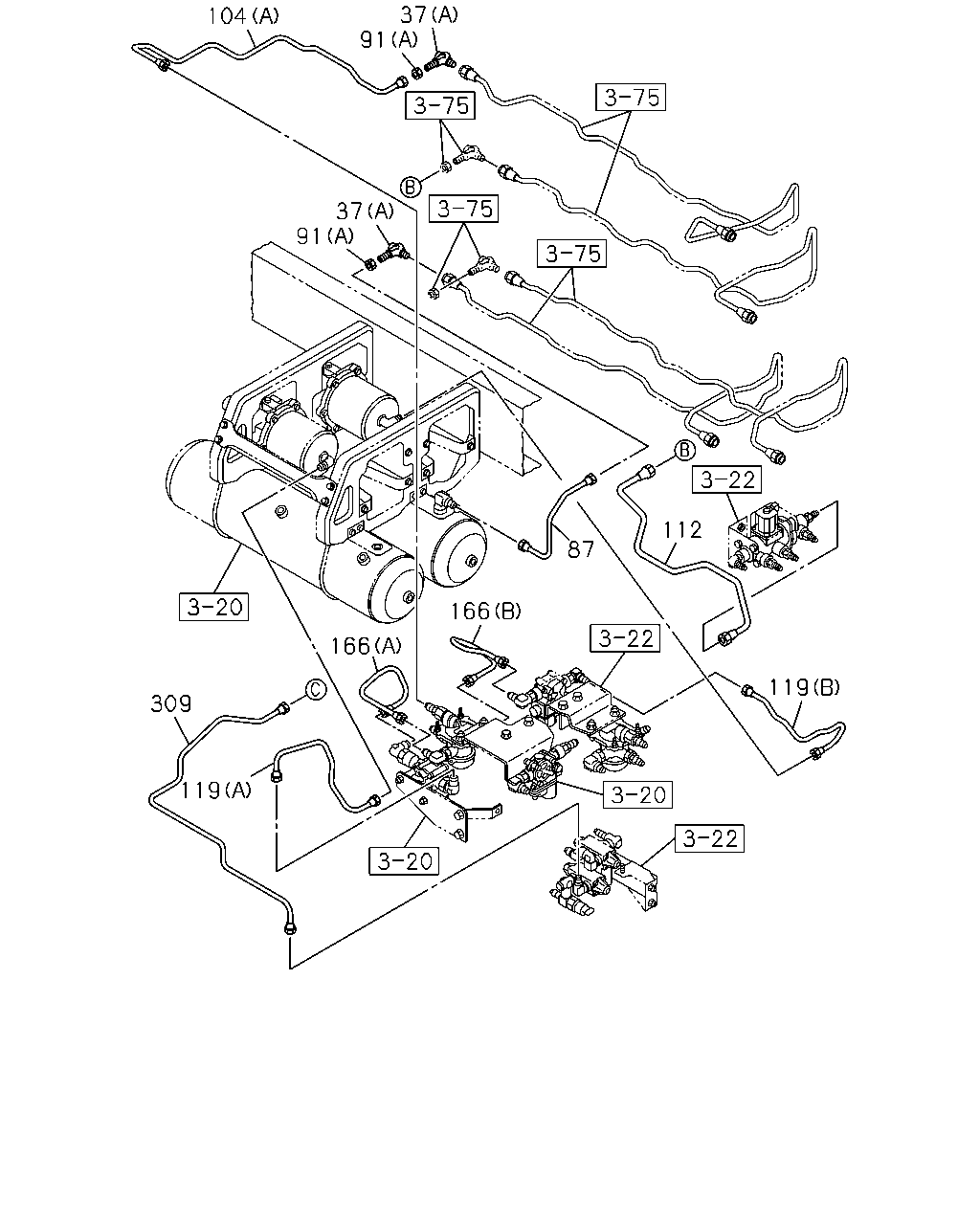

[377A] DBL CAB; AIR TANK SIDE (20 parça)

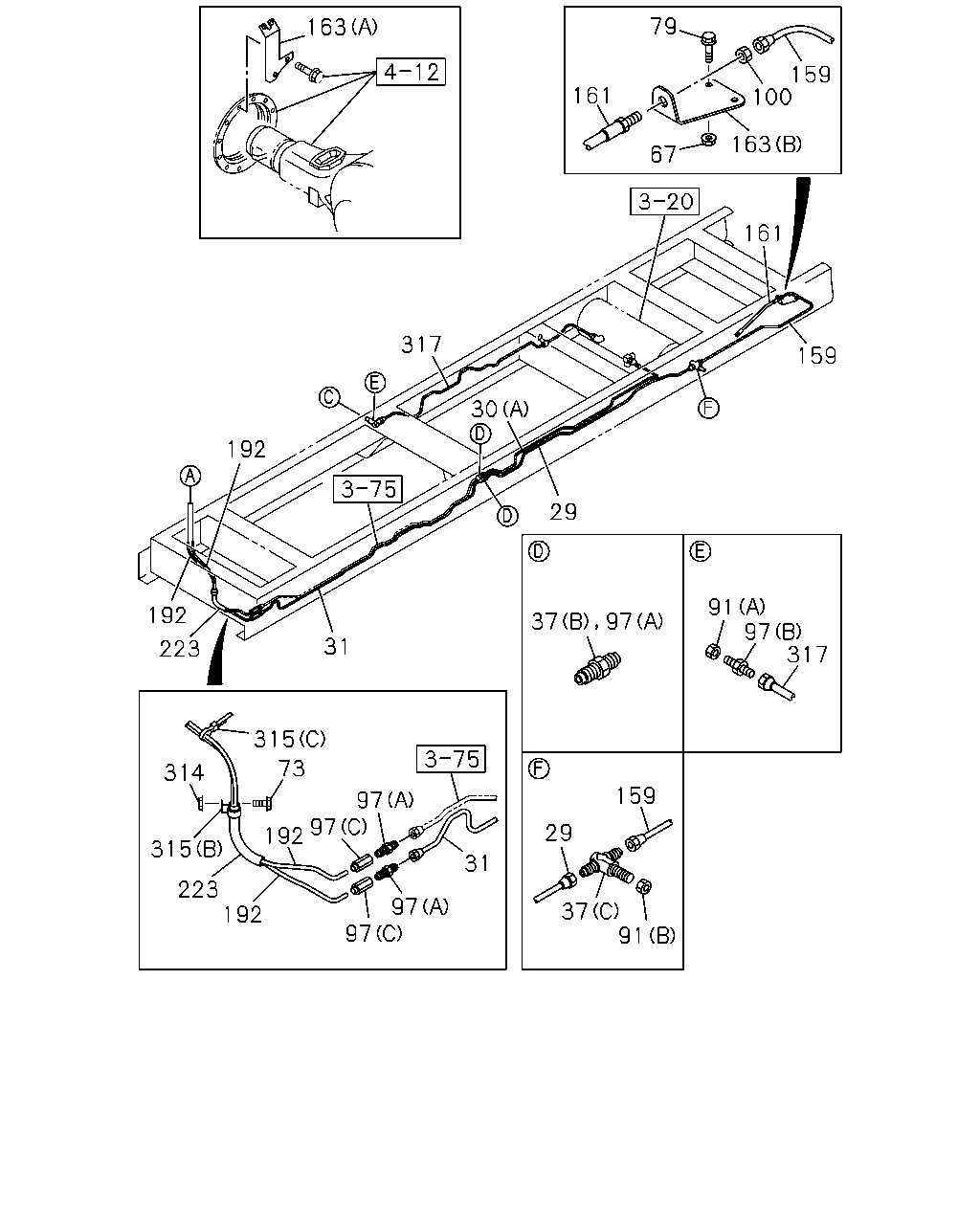

[377A] SGL CAB; FRAME SIDE (37 parça)

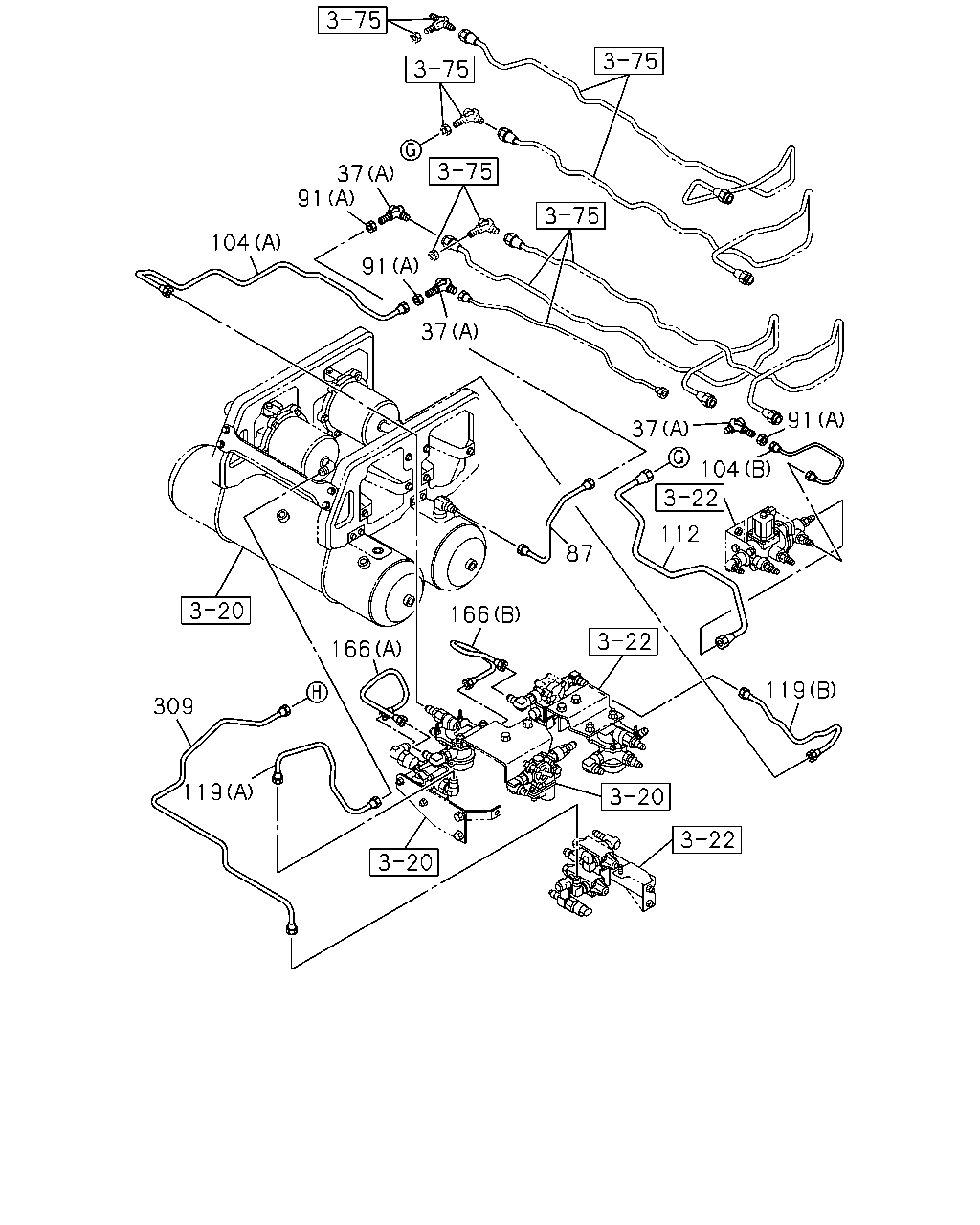

[377A] SGL CAB; AIR TANK SIDE (20 parça)

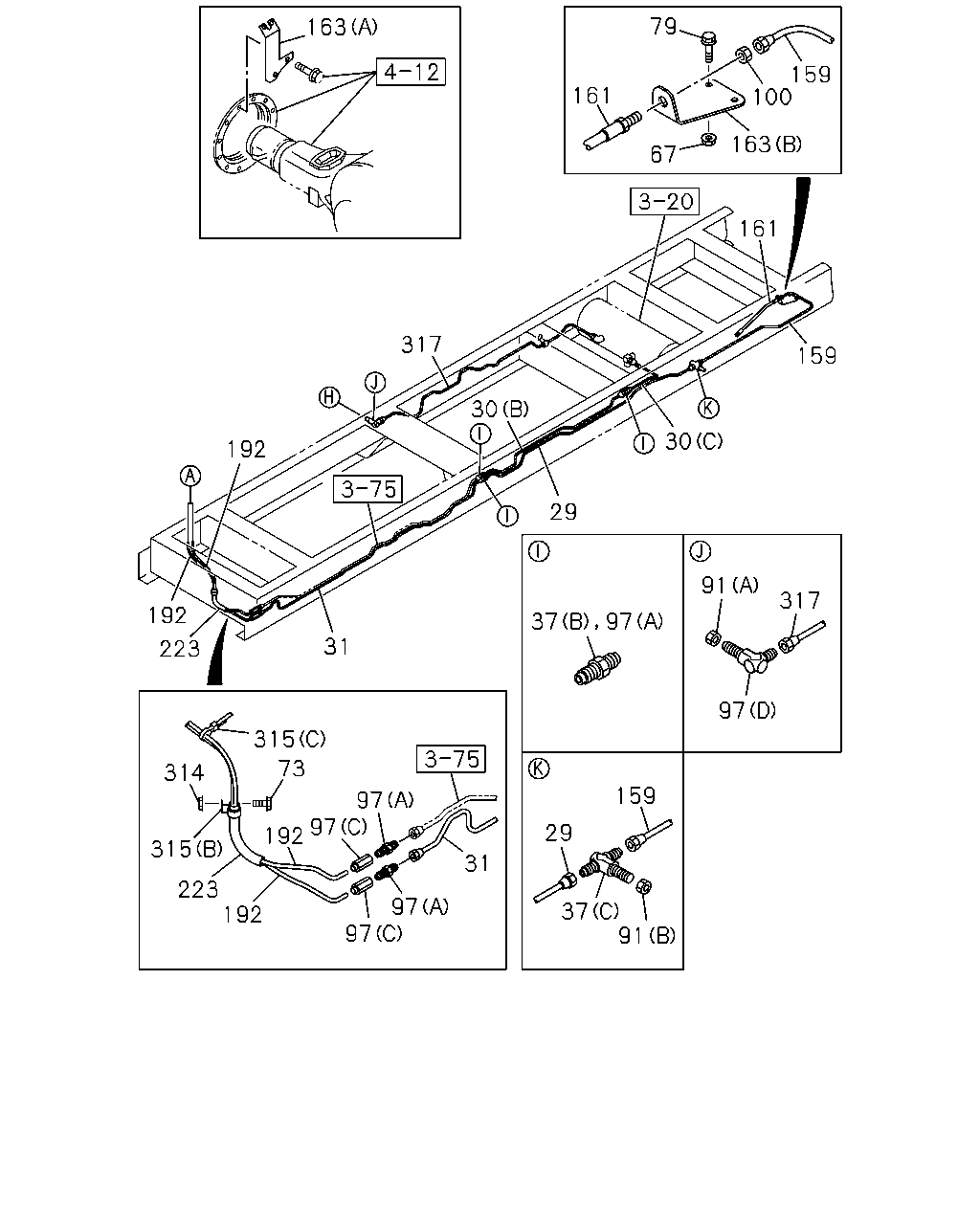

[377A] DBL CAB; FRAME SIDE (37 parça)
▶
315
220
218
472
192
129
192
129
178
471
50
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
50
NUT; UNION BRKT
M8 FLANGE
0-91180-108-0
02
1
1601-
●
●
129
CONNECTOR; NYLON TUBE
DIN13 & M18 ELBOW
8-97611-963-1
02
1
1601-
●
●
178
BRACKET; UNION
8-98017-054-1
01
1
1601-
●
●
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1601-
●
●
218
GROMMET; VINYL HOSE
OD=24
9-61166-007-0
01
1
1601-
●
●
220
HOSE; VINYL,EXH,PARKING BRK VLV
L=260 ID=9.5 SERVICED BY L=10000
9-09914-701-0
01
1
1601-
●
●
315
CLIP
(C) L=350
1-09707-183-0
03
1
1601-
●
●
315
CLIP
(B) ID=21 H=25.5 L=26
8-94176-806-0
01
1
1601-
●
●
315
CLIP
(A) ID=14
8-94238-572-0
01
1
1601-
●
●
471
SEAL; BRKT
1-79738-832-0
01
1
1601-
●
●
472
TUBE; SPUTTER
8-98067-708-0
01
1
1601-
●
●
37
91
104
309
91
37
166
119
166
87
112
37
104
91
119
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
37
UNION; AIR PIPE
(B) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
●
●
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1601-
●
●
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1601-
●
37
UNION; AIR PIPE
(C) M16X2 2WAY ELBOW
1-09654-148-1
01
1
1601-
●
●
87
PIPE; AIR,AIR TANK TO UNION
L=655 SERVICED BY L=660
1-47428-869-0
01
1
1601-
●
87
PIPE; AIR,AIR TANK TO UNION
8-98316-776-0
01
1
1601-
●
91
NUT; PIPE UNION
(B) M12
0-91111-512-0
01
1
1601-
●
●
91
NUT; PIPE UNION
(A) M16
0-91111-516-0
03
1
1601-
●
●
91
NUT; PIPE UNION
(A) M16
0-91111-516-0
02
1
1601-
●
104
PIPE; AIR,UNION TO UNION
(A) L=1287 SERVICED BY L=1300
1-47428-877-0
01
1
1601-
●
104
PIPE; AIR,UNION TO UNION
(A) L=1054
8-98244-580-0
01
1
1601-
●
104
PIPE; AIR,UNION TO UNION
(B)
8-98316-783-0
01
1
1601-
●
112
PIPE; AIR,UNION TO VLV
SERVICED BY L=550
1-47428-867-0
01
1
1601-
●
112
PIPE; AIR,UNION TO VLV
8-98316-780-0
01
1
1601-
●
119
PIPE; AIR,VLV TO AIR MASTER
(A) L=468
8-98230-353-0
01
1
1601-
●
●
119
PIPE; AIR,VLV TO AIR MASTER
(B) L=458
8-98236-971-0
01
1
1601-
●
●
166
PIPE; AIR,RELAY VALVE TO UNION
(A) L=380
8-98230-358-0
01
1
1601-
●
●
166
PIPE; AIR,RELAY VALVE TO UNION
(B) L=395
8-98244-575-0
01
1
1601-
●
●
309
PIPE; AIR,MPV TO UNION
L=1253 SERVICED BY L=1300
1-47428-877-0
01
1
1601-
●
309
PIPE; AIR,MPV TO UNION
L=1291 SERVICED BY L=1300
1-47428-877-0
01
1
1601-
●
163
192
192
223
31
317
29
314
315
223
192
192
315
97
97
97
97
31
73
29
159
37
91
37
97
91
97
317
159
161
30
161
67
163
100
159
79
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
29
PIPE; AIR,UNION TO UNION
L=2018
8-98316-799-0
01
1
1601-
●
29
PIPE; AIR,UNION TO UNION
L=2014
8-98244-265-0
01
1
1601-
●
30
PIPE; AIR,AIR TANK TO JOINT
(A) L=2429 SERVICED BY L=2500
1-47428-883-0
01
1
1601-
●
30
PIPE; AIR,AIR TANK TO JOINT
(C) L=929 SERVICED BY L=1000
1-47428-874-0
01
1
1601-
●
30
PIPE; AIR,AIR TANK TO JOINT
(B) L=2052 SERVICED BY L=2100
1-47428-882-0
01
1
1601-
●
31
PIPE; AIR,UNION TO UNION
L=1577
8-98333-834-0
01
1
1601-
●
●
37
UNION; AIR PIPE
(B) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
●
●
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1601-
●
●
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1601-
●
37
UNION; AIR PIPE
(C) M16X2 2WAY ELBOW
1-09654-148-1
01
1
1601-
●
●
67
NUT; HOSE BRKT
M8 FLANGE
0-91180-108-0
02
1
1601-
●
●
73
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
01
1
1601-
●
●
79
BOLT; HOSE BRKT
M8X25 FLANGE
0-28650-825-0
02
1
1601-
●
●
91
NUT; PIPE UNION
(B) M12
0-91111-512-0
01
1
1601-
●
●
91
NUT; PIPE UNION
(A) M16
0-91111-516-0
03
1
1601-
●
●
91
NUT; PIPE UNION
(A) M16
0-91111-516-0
02
1
1601-
●
97
UNION; AIR PIPE
(B) M16 L=74
0-92123-310-0
01
1
1601-
●
97
UNION; AIR PIPE
(A) M16 STRAIGHT L=42
0-92123-010-0
02
1
1601-
●
●
97
UNION; AIR PIPE
(A) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
●
●
97
UNION; AIR PIPE
(A) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
●
97
UNION; AIR PIPE
(C) DIN8 & M16 STRAIGHT
1-09660-875-0
02
1
1601-
●
●
97
UNION; AIR PIPE
(D) M16 ELBOW
0-92135-210-0
01
1
1601-
●
100
NUT; UNION
M16
0-91111-516-0
01
1
1601-
●
●
159
PIPE; AIR,UNION TO FLEX HOSE
8-98322-190-0
01
1
1601-
●
159
PIPE; AIR,UNION TO FLEX HOSE
L=2256
8-98322-184-0
01
1
1601-
●
161
HOSE; FLEX,QUICK RELEASE VLV
L=640
1-09363-747-0
01
1
1601-
●
●
163
BRACKET; FLEX HOSE
(A)
8-98093-260-0
01
1
1601-
●
●
163
BRACKET; FLEX HOSE
(A)
8-98106-706-0
01
1
1601-
●
●
163
BRACKET; FLEX HOSE
(B)
8-98322-183-0
01
1
1601-
●
●
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1601-
●
●
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87411-025-0
AR
1
1601-
●
●
314
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1601-
●
●
315
CLIP
(C) L=350
1-09707-183-0
03
1
1601-
●
●
315
CLIP
(B) ID=21 H=25.5 L=26
8-94176-806-0
01
1
1601-
●
●
315
CLIP
(A) ID=14
8-94238-572-0
01
1
1601-
●
●
317
PIPE; AIR,UNION,AIR TANK
L=1398 SERVICED BY L=1400
1-47428-878-0
01
1
1601-
●
317
PIPE; AIR,UNION,AIR TANK
L=1256
8-98234-047-0
01
1
1601-
●
104
91
309
119
166
166
119
112
87
37
91
37
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
37
UNION; AIR PIPE
(B) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
●
●
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1601-
●
●
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1601-
●
37
UNION; AIR PIPE
(C) M16X2 2WAY ELBOW
1-09654-148-1
01
1
1601-
●
●
87
PIPE; AIR,AIR TANK TO UNION
L=655 SERVICED BY L=660
1-47428-869-0
01
1
1601-
●
87
PIPE; AIR,AIR TANK TO UNION
8-98316-776-0
01
1
1601-
●
91
NUT; PIPE UNION
(B) M12
0-91111-512-0
01
1
1601-
●
●
91
NUT; PIPE UNION
(A) M16
0-91111-516-0
03
1
1601-
●
●
91
NUT; PIPE UNION
(A) M16
0-91111-516-0
02
1
1601-
●
104
PIPE; AIR,UNION TO UNION
(A) L=1287 SERVICED BY L=1300
1-47428-877-0
01
1
1601-
●
104
PIPE; AIR,UNION TO UNION
(A) L=1054
8-98244-580-0
01
1
1601-
●
104
PIPE; AIR,UNION TO UNION
(B)
8-98316-783-0
01
1
1601-
●
112
PIPE; AIR,UNION TO VLV
SERVICED BY L=550
1-47428-867-0
01
1
1601-
●
112
PIPE; AIR,UNION TO VLV
8-98316-780-0
01
1
1601-
●
119
PIPE; AIR,VLV TO AIR MASTER
(A) L=468
8-98230-353-0
01
1
1601-
●
●
119
PIPE; AIR,VLV TO AIR MASTER
(B) L=458
8-98236-971-0
01
1
1601-
●
●
166
PIPE; AIR,RELAY VALVE TO UNION
(A) L=380
8-98230-358-0
01
1
1601-
●
●
166
PIPE; AIR,RELAY VALVE TO UNION
(B) L=395
8-98244-575-0
01
1
1601-
●
●
309
PIPE; AIR,MPV TO UNION
L=1253 SERVICED BY L=1300
1-47428-877-0
01
1
1601-
●
309
PIPE; AIR,MPV TO UNION
L=1291 SERVICED BY L=1300
1-47428-877-0
01
1
1601-
●
163
79
161
67
163
100
159
161
159
30
29
30
317
192
192
223
31
315
314
315
223
192
97
31
97
97
192
73
29
37
91
159
97
317
91
97
37
97
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
29
PIPE; AIR,UNION TO UNION
L=2018
8-98316-799-0
01
1
1601-
●
29
PIPE; AIR,UNION TO UNION
L=2014
8-98244-265-0
01
1
1601-
●
30
PIPE; AIR,AIR TANK TO JOINT
(A) L=2429 SERVICED BY L=2500
1-47428-883-0
01
1
1601-
●
30
PIPE; AIR,AIR TANK TO JOINT
(C) L=929 SERVICED BY L=1000
1-47428-874-0
01
1
1601-
●
30
PIPE; AIR,AIR TANK TO JOINT
(B) L=2052 SERVICED BY L=2100
1-47428-882-0
01
1
1601-
●
31
PIPE; AIR,UNION TO UNION
L=1577
8-98333-834-0
01
1
1601-
●
●
37
UNION; AIR PIPE
(B) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
●
●
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1601-
●
●
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1601-
●
37
UNION; AIR PIPE
(C) M16X2 2WAY ELBOW
1-09654-148-1
01
1
1601-
●
●
67
NUT; HOSE BRKT
M8 FLANGE
0-91180-108-0
02
1
1601-
●
●
73
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
01
1
1601-
●
●
79
BOLT; HOSE BRKT
M8X25 FLANGE
0-28650-825-0
02
1
1601-
●
●
91
NUT; PIPE UNION
(B) M12
0-91111-512-0
01
1
1601-
●
●
91
NUT; PIPE UNION
(A) M16
0-91111-516-0
03
1
1601-
●
●
91
NUT; PIPE UNION
(A) M16
0-91111-516-0
02
1
1601-
●
97
UNION; AIR PIPE
(B) M16 L=74
0-92123-310-0
01
1
1601-
●
97
UNION; AIR PIPE
(A) M16 STRAIGHT L=42
0-92123-010-0
02
1
1601-
●
●
97
UNION; AIR PIPE
(A) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
●
●
97
UNION; AIR PIPE
(A) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
●
97
UNION; AIR PIPE
(C) DIN8 & M16 STRAIGHT
1-09660-875-0
02
1
1601-
●
●
97
UNION; AIR PIPE
(D) M16 ELBOW
0-92135-210-0
01
1
1601-
●
100
NUT; UNION
M16
0-91111-516-0
01
1
1601-
●
●
159
PIPE; AIR,UNION TO FLEX HOSE
8-98322-190-0
01
1
1601-
●
159
PIPE; AIR,UNION TO FLEX HOSE
L=2256
8-98322-184-0
01
1
1601-
●
161
HOSE; FLEX,QUICK RELEASE VLV
L=640
1-09363-747-0
01
1
1601-
●
●
163
BRACKET; FLEX HOSE
(A)
8-98093-260-0
01
1
1601-
●
●
163
BRACKET; FLEX HOSE
(A)
8-98106-706-0
01
1
1601-
●
●
163
BRACKET; FLEX HOSE
(B)
8-98322-183-0
01
1
1601-
●
●
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1601-
●
●
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87411-025-0
AR
1
1601-
●
●
314
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1601-
●
●
315
CLIP
(C) L=350
1-09707-183-0
03
1
1601-
●
●
315
CLIP
(B) ID=21 H=25.5 L=26
8-94176-806-0
01
1
1601-
●
●
315
CLIP
(A) ID=14
8-94238-572-0
01
1
1601-
●
●
317
PIPE; AIR,UNION,AIR TANK
L=1398 SERVICED BY L=1400
1-47428-878-0
01
1
1601-
●
317
PIPE; AIR,UNION,AIR TANK
L=1256
8-98234-047-0
01
1
1601-
●
Seçili parçaları sepete ekle
İpucu: çizimdeki balona veya tablodaki
Balon
sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
