Isuzu WW
▶
TRUCKS
▶
FSS
▶
11722 - FSS AUST/NZ JNLT09
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#175839) — 191 parça
Tümü
A - FCS5MS
B - FCS5WS
◀
[320A] CAB SIDE (1 parça)
[320A] COMPONENT NO.2 (30 parça)
[320A] COMPONENT NO.1 (58 parça)
[320A] COMPONENT NO.3 (55 parça)
[320A] FIXING NO.1 (30 parça)
[320A] FIXING NO.2 (17 parça)
▶

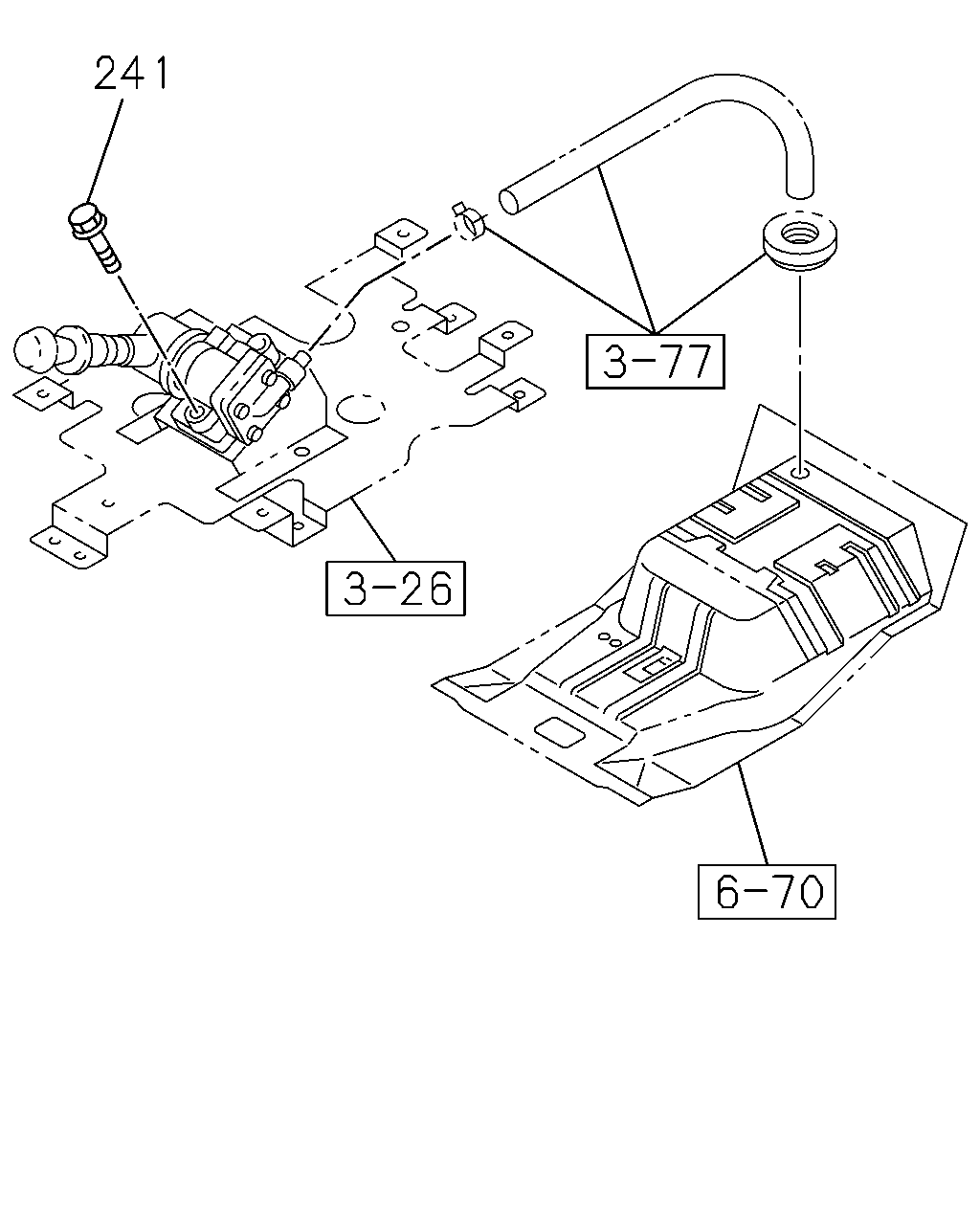

241
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
241
BOLT; SET,CONT VLV
M8X70 FLANGE
0-28050-870-0
02
1
1601-
●
●

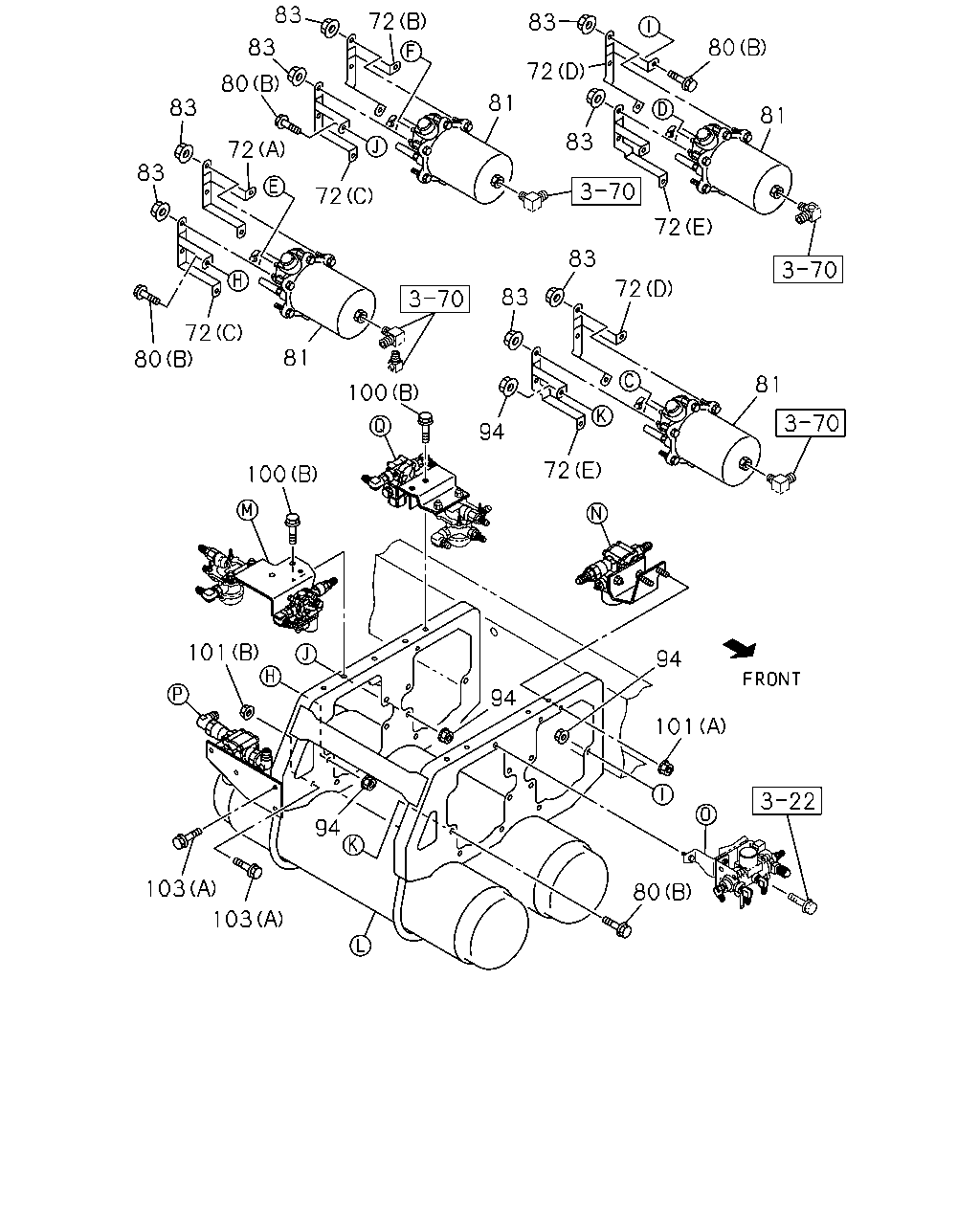

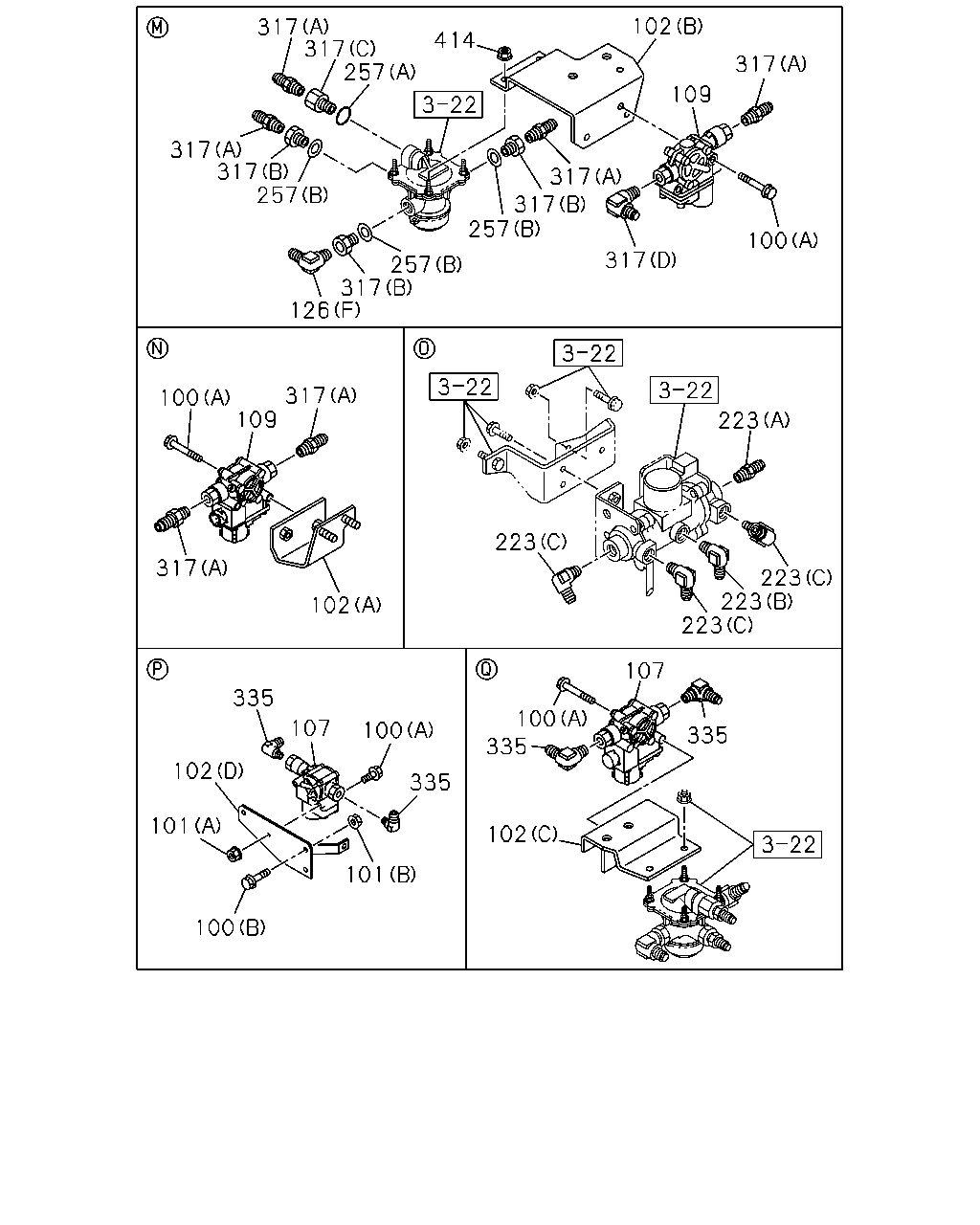

317
317
317
257
317
257
414
317
126
257
257
317
317
109
102
317
100
317
100
317
109
317
102
223
223
223
223
223
335
102
107
100
335
101
100
101
100
335
102
107
335
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
100
BOLT; MODULATOR
(B) M10X25 FLANGE
0-28651-025-0
04
1
1601-
●
●
100
BOLT; MODULATOR
(A) M8X85
1-09044-074-0
08
1
1601-
●
●
101
NUT; MODULATOR
(A) M8 FLANGE
0-91180-108-0
04
1
1601-
●
●
101
NUT; MODULATOR
(B) M10 FLANGE
0-91180-210-0
03
1
1601-
●
●
102
BRACKET; MODULATOR
(C)
8-98305-719-0
01
1
1601-
●
●
102
BRACKET; MODULATOR
(A)
8-98305-714-0
01
1
1601-
●
●
102
BRACKET; MODULATOR
(B)
8-98305-713-0
01
1
1601-
●
●
102
BRACKET; MODULATOR
(D)
8-98305-720-0
01
1
1601-
●
●
107
MODULATOR; RR
8-98215-453-0
02
1
1601-
●
●
109
MODULATOR; FRT
8-98244-861-0
02
1
1601-
●
●
126
CONNECTOR; ELBOW
(A) M20
0-92121-812-0
02
1
1601-
●
●
126
CONNECTOR; ELBOW
(E) M12 & PT3/8 ELBOW
1-09650-436-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(D) M12X2 & PT1/4 3WAY
1-09656-229-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(F) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(G)
1-09656-736-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(C) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(H) M16X2 & R3/8 & RC1/4 4WAY ELBOW
8-98061-136-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(B) M20 & PT3/4 ELBOW
8-98067-083-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(E) M12 & PT3/8 ELBOW
1-09650-436-0
02
1
1601-
●
223
UNION
(A) M16 & PT3/8 STRAIGHT
1-09650-179-1
01
1
1601-
●
●
223
UNION
(B) M12 & PT1/4 ELBOW
1-09650-430-0
01
1
1601-
●
●
223
UNION
(C) M16 & PT3/8 ELBOW
1-09650-438-0
03
1
1601-
●
●
257
GASKET; PLUG
(A) ID=16.2 OD=24
9-09571-416-0
01
1
1601-
●
●
257
GASKET; PLUG
(B) ID=22.5
9-09571-422-0
03
1
1601-
●
●
317
CONNECTOR; MODULATOR
(A) M16 & PT3/8 STRAIGHT
1-09650-179-1
06
1
1601-
●
●
317
CONNECTOR; MODULATOR
(D) M16 & PT3/8 ELBOW
1-09650-438-0
02
1
1601-
●
●
317
CONNECTOR; MODULATOR
(B) INNER PT3/8,OUTER M22
1-09650-494-1
03
1
1601-
●
●
317
CONNECTOR; MODULATOR
(C) M16 & PT3/8 STRAIGHT
1-09661-044-0
01
1
1601-
●
●
335
CONNECTOR; MODULATOR
M16 & PT3/8 ELBOW
1-09650-438-0
04
1
1601-
●
●
414
NUT
M8 FLANGE
0-91180-108-0
02
1
1601-
●
●

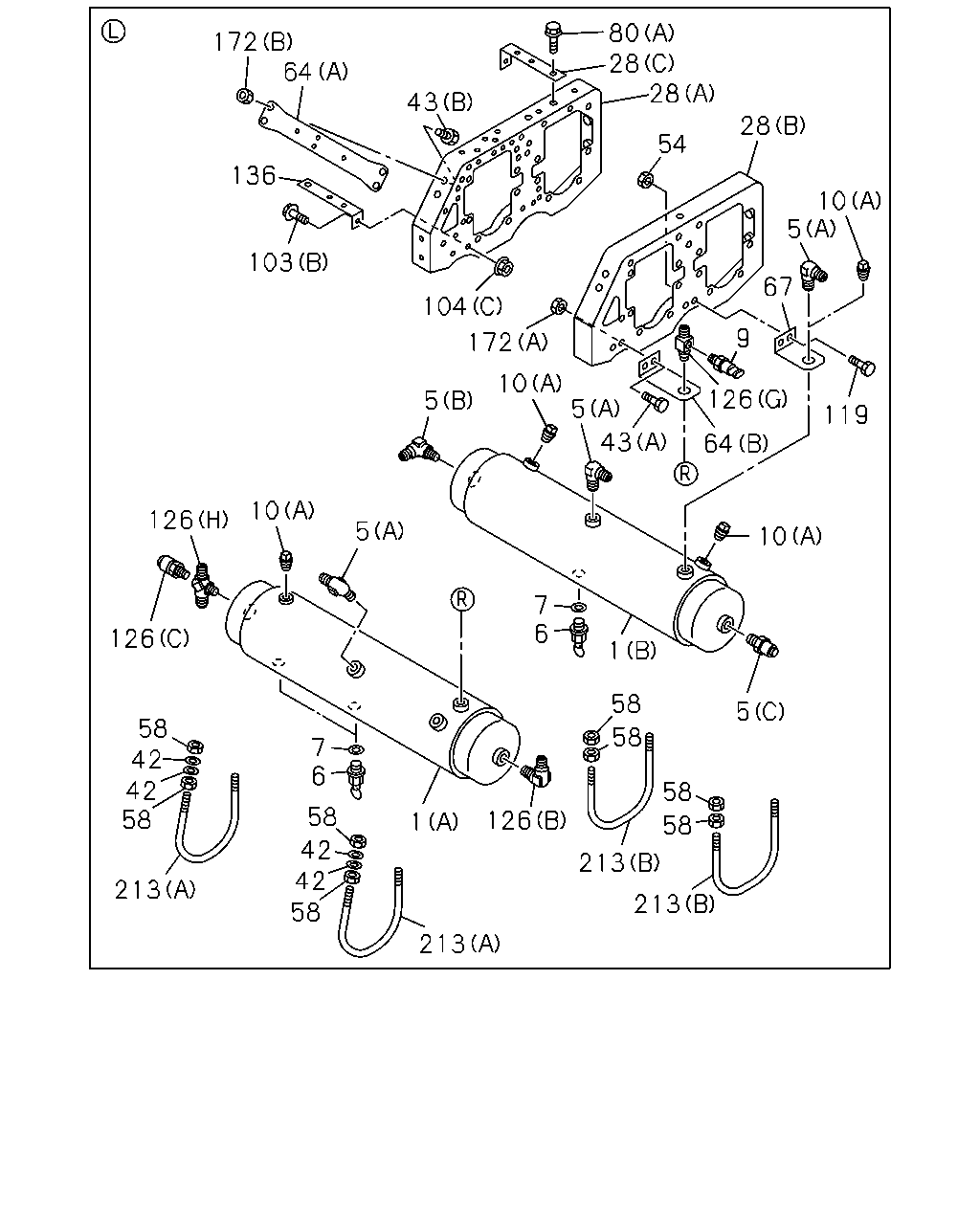

172
136
103
64
43
104
126
126
58
42
42
58
213
10
5
7
6
58
42
42
58
1
213
126
213
213
58
58
5
58
58
6
7
1
10
119
5
172
10
43
64
126
9
67
5
10
28
28
80
54
28
5
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
1
TANK ASM; AIR
(C)
1-48370-954-0
01
1
1601-
●
●
1
TANK ASM; AIR
(B)
8-97622-812-0
01
1
1601-
●
1
TANK ASM; AIR
(A)
8-97623-480-0
01
1
1601-
●
1
TANK ASM; AIR
(D)
8-98166-972-0
01
1
1601-
●
●
5
UNION; AIR TANK
(A) M16 & PT3/8 ELBOW
1-09650-438-0
02
1
1601-
●
5
UNION; AIR TANK
(B) M16 & PT1/4 & PT3/8 3WAY
1-09656-677-0
01
1
1601-
●
5
UNION; AIR TANK
(C) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
01
1
1601-
●
6
COCK; DRAIN,AIR TANK
1-48312-015-0
02
1
1601-
●
●
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1601-
●
6
COCK; DRAIN,AIR TANK
1-48312-015-0
01
1
1601-
●
●
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
02
1
1601-
●
●
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1601-
●
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
01
1
1601-
●
●
9
SWITCH; LOW PRESSURE GAGE,AIR TANK
STAMP 6.0
8-97615-622-0
01
1
1601-
●
10
PLUG; AIR TANK
(B) PT1/4
9-99204-513-0
01
1
1601-
●
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
02
1
1601-
●
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
01
1
1601-
●
●
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
01
1
1601-
●
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
04
1
1601-
●
28
BRACKET; AIR TANK
(B)
8-98333-863-0
01
1
1601-
●
28
BRACKET; AIR TANK
(E)
8-98237-321-0
01
1
1601-
●
28
BRACKET; AIR TANK
(C)
1-47478-941-0
01
1
1601-
●
28
BRACKET; AIR TANK
(D)
8-98237-322-0
01
1
1601-
●
●
28
BRACKET; AIR TANK
(A)
8-98238-311-0
01
1
1601-
●
28
BRACKET; AIR TANK
(F)
8-98237-623-0
01
1
1601-
●
42
WASHER; PL
ID=8.4 OD=18
0-91610-608-0
04
1
1601-
●
43
BOLT; STAY,AIR TANK,MAIN
(A) M8X20 FLANGE
0-28650-820-0
02
1
1601-
●
43
BOLT; STAY,AIR TANK,MAIN
(B) M10X25 FLANGE
0-28651-025-0
04
1
1601-
●
54
NUT; STAY
M8 FLANGE
0-91180-108-0
02
1
1601-
●
58
NUT; BAND,AIR TANK
M8
0-91110-508-0
08
1
1601-
●
●
58
NUT; BAND,AIR TANK
M8
0-91110-508-0
16
1
1601-
●
64
STAY; AIR TANK,MAIN
(B)
1-48317-349-0
01
1
1601-
●
64
STAY; AIR TANK,MAIN
(A)
1-53318-293-1
01
1
1601-
●
67
STAY; SUB TANK
8-98230-370-0
01
1
1601-
●
80
BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0
01
1
1601-
●
80
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
04
1
1601-
●
●
80
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
20
1
1601-
●
●
103
BOLT; BRKT
(B) M8X20 FLANGE
0-28650-820-0
01
1
1601-
●
103
BOLT; BRKT
(A) M10X25 FLANGE
0-28651-025-0
03
1
1601-
●
●
104
NUT; BRKT
(C) M8 FLANGE
0-91180-108-0
01
1
1601-
●
104
NUT; BRKT
(A) M10
0-91110-510-0
04
1
1601-
●
●
104
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
04
1
1601-
●
●
119
BOLT; STAY
M8X20 FLANGE
0-28650-820-0
02
1
1601-
●
126
CONNECTOR; ELBOW
(A) M20
0-92121-812-0
02
1
1601-
●
●
126
CONNECTOR; ELBOW
(E) M12 & PT3/8 ELBOW
1-09650-436-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(D) M12X2 & PT1/4 3WAY
1-09656-229-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(F) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(G)
1-09656-736-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(C) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(H) M16X2 & R3/8 & RC1/4 4WAY ELBOW
8-98061-136-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(B) M20 & PT3/4 ELBOW
8-98067-083-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(E) M12 & PT3/8 ELBOW
1-09650-436-0
02
1
1601-
●
136
BRACKET; CLIP
1-47479-630-1
01
1
1601-
●
172
NUT; STAY,AIR TANK,MAIN
(A) M8 FLANGE
0-91180-108-0
02
1
1601-
●
172
NUT; STAY,AIR TANK,MAIN
(B) M10 FLANGE
0-91180-210-0
04
1
1601-
●
213
BOLT; U AIR TANK
(A) L=97.5
1-48317-323-1
02
1
1601-
●
213
BOLT; U AIR TANK
(B) L=195
1-48317-367-2
02
1
1601-
●
213
BOLT; U AIR TANK
(C) L=210
1-48317-458-1
02
1
1601-
●
●

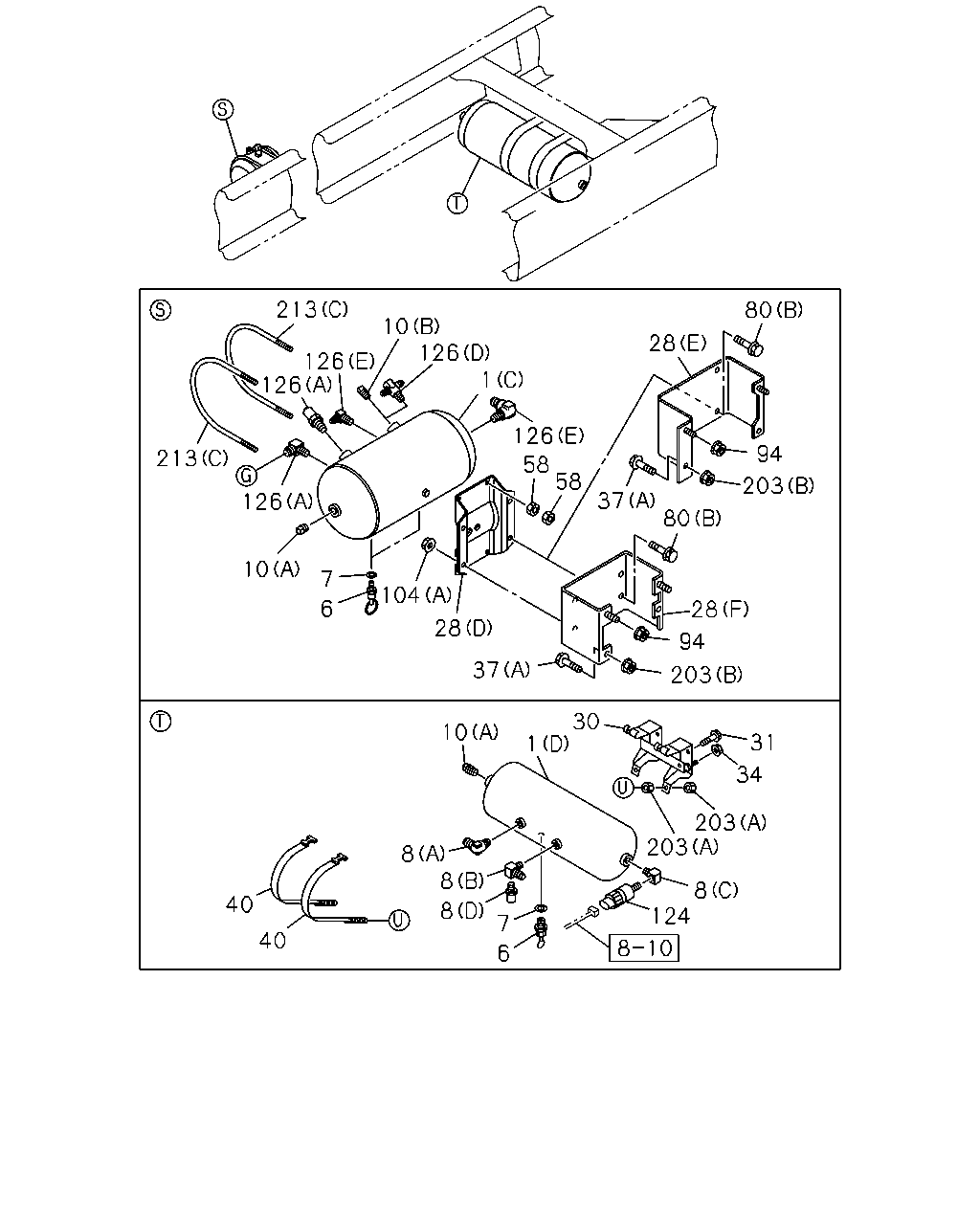

213
126
213
126
10
126
10
7
6
126
126
1
58
28
80
94
80
37
28
94
203
37
28
104
58
203
30
1
10
8
40
40
8
8
7
203
31
34
203
8
124
6
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
1
TANK ASM; AIR
(C)
1-48370-954-0
01
1
1601-
●
●
1
TANK ASM; AIR
(B)
8-97622-812-0
01
1
1601-
●
1
TANK ASM; AIR
(A)
8-97623-480-0
01
1
1601-
●
1
TANK ASM; AIR
(D)
8-98166-972-0
01
1
1601-
●
●
6
COCK; DRAIN,AIR TANK
1-48312-015-0
02
1
1601-
●
●
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1601-
●
6
COCK; DRAIN,AIR TANK
1-48312-015-0
01
1
1601-
●
●
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
02
1
1601-
●
●
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1601-
●
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
01
1
1601-
●
●
8
CONNECTOR; AIR TANK
(A) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1601-
●
●
8
CONNECTOR; AIR TANK
(B) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1601-
●
●
8
CONNECTOR; AIR TANK
(C) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1601-
●
●
8
CONNECTOR; AIR TANK
(D) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
01
1
1601-
●
●
10
PLUG; AIR TANK
(B) PT1/4
9-99204-513-0
01
1
1601-
●
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
02
1
1601-
●
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
01
1
1601-
●
●
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
01
1
1601-
●
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
04
1
1601-
●
28
BRACKET; AIR TANK
(B)
8-98333-863-0
01
1
1601-
●
28
BRACKET; AIR TANK
(E)
8-98237-321-0
01
1
1601-
●
28
BRACKET; AIR TANK
(C)
1-47478-941-0
01
1
1601-
●
28
BRACKET; AIR TANK
(D)
8-98237-322-0
01
1
1601-
●
●
28
BRACKET; AIR TANK
(A)
8-98238-311-0
01
1
1601-
●
28
BRACKET; AIR TANK
(F)
8-98237-623-0
01
1
1601-
●
30
BRACKET; AIR TANK,SUB
1-48317-894-1
01
1
1601-
●
●
31
BOLT; BRKT TO FRAME
M10X30 FLANGE
0-28651-030-0
02
1
1601-
●
●
34
NUT; BRKT,AIR TANK
M10 FLANGE
0-91180-210-0
02
1
1601-
●
●
37
BOLT; AIR TANK
(A) M10X40 FLANGE
0-28651-040-0
02
1
1601-
●
●
37
BOLT; AIR TANK
(B) M12X40 FLANGE
0-28651-240-0
06
1
1601-
●
●
40
BAND ASM; AIR TANK
1-48317-893-1
02
1
1601-
●
●
58
NUT; BAND,AIR TANK
M8
0-91110-508-0
08
1
1601-
●
●
58
NUT; BAND,AIR TANK
M8
0-91110-508-0
16
1
1601-
●
80
BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0
01
1
1601-
●
80
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
04
1
1601-
●
●
80
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
20
1
1601-
●
●
94
NUT; BRKT FIX
M10 FLANGE
0-91180-210-0
16
1
1601-
●
●
104
NUT; BRKT
(C) M8 FLANGE
0-91180-108-0
01
1
1601-
●
104
NUT; BRKT
(A) M10
0-91110-510-0
04
1
1601-
●
●
104
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
04
1
1601-
●
●
124
SWITCH; AIR PRESSURE
STAMP 6.0
8-97615-622-0
01
1
1601-
●
●
126
CONNECTOR; ELBOW
(A) M20
0-92121-812-0
02
1
1601-
●
●
126
CONNECTOR; ELBOW
(E) M12 & PT3/8 ELBOW
1-09650-436-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(D) M12X2 & PT1/4 3WAY
1-09656-229-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(F) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(G)
1-09656-736-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(C) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(H) M16X2 & R3/8 & RC1/4 4WAY ELBOW
8-98061-136-0
01
1
1601-
●
126
CONNECTOR; ELBOW
(B) M20 & PT3/4 ELBOW
8-98067-083-1
01
1
1601-
●
126
CONNECTOR; ELBOW
(E) M12 & PT3/8 ELBOW
1-09650-436-0
02
1
1601-
●
203
NUT
(A) M8
0-91110-508-0
04
1
1601-
●
●
203
NUT
(B) M10 FLANGE
0-91180-210-0
02
1
1601-
●
●
213
BOLT; U AIR TANK
(A) L=97.5
1-48317-323-1
02
1
1601-
●
213
BOLT; U AIR TANK
(B) L=195
1-48317-367-2
02
1
1601-
●
213
BOLT; U AIR TANK
(C) L=210
1-48317-458-1
02
1
1601-
●
●

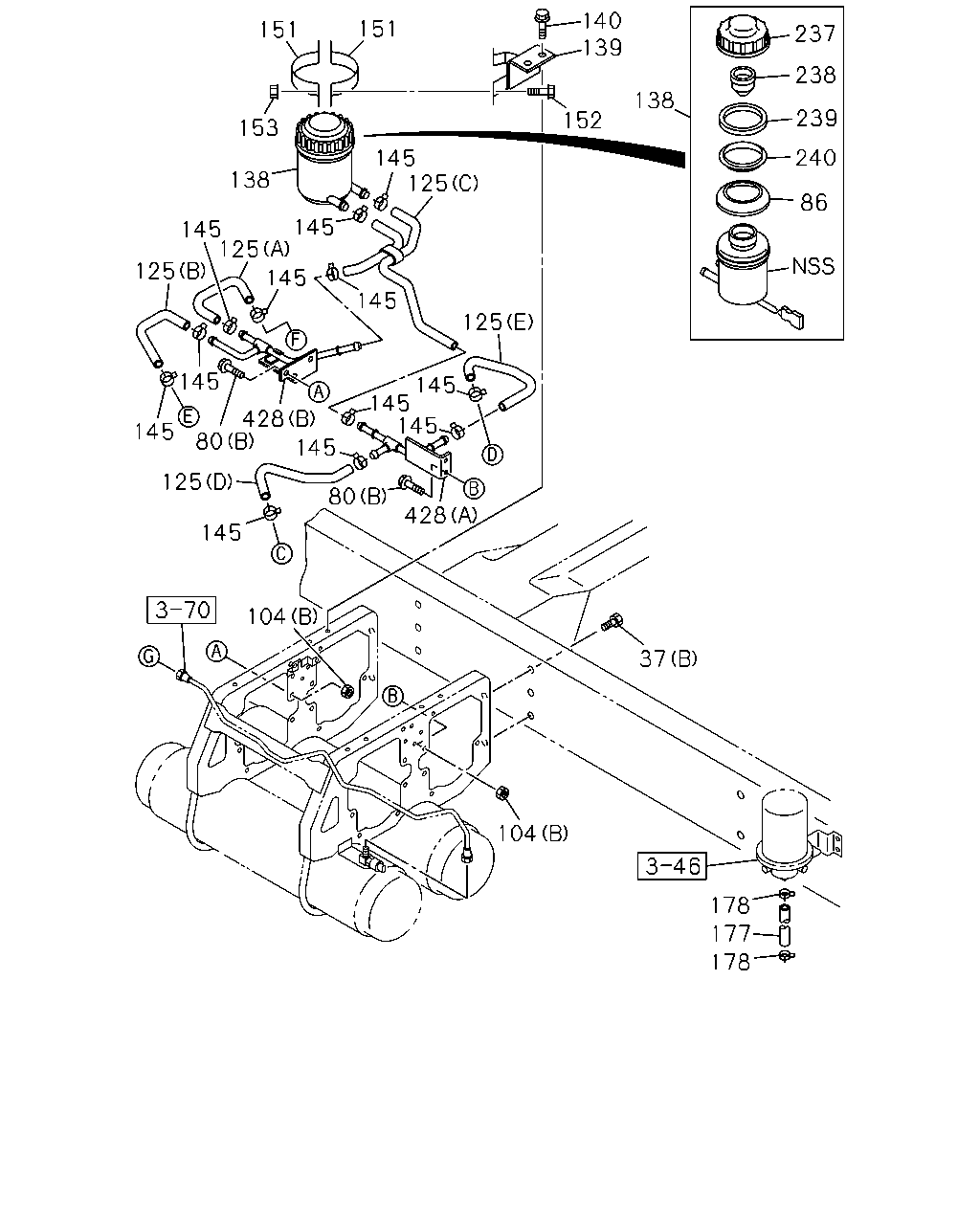

237
238
239
240
86
140
139
138
152
151
151
153
138
145
125
145
145
125
125
145
145
125
145
145
145
428
145
145
145
125
80
145
80
428
104
104
37
178
177
178
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
37
BOLT; AIR TANK
(A) M10X40 FLANGE
0-28651-040-0
02
1
1601-
●
●
37
BOLT; AIR TANK
(B) M12X40 FLANGE
0-28651-240-0
06
1
1601-
●
●
80
BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0
01
1
1601-
●
80
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
04
1
1601-
●
●
80
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
20
1
1601-
●
●
86
SEAL; DUST
1-47529-019-0
01
1
1601-
●
●
104
NUT; BRKT
(C) M8 FLANGE
0-91180-108-0
01
1
1601-
●
104
NUT; BRKT
(A) M10
0-91110-510-0
04
1
1601-
●
●
104
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
04
1
1601-
●
●
125
HOSE; OIL TANK TO AIR MASTER
(E)
8-98333-828-0
01
1
1601-
●
●
125
HOSE; OIL TANK TO AIR MASTER
(A)
8-98229-723-1
01
1
1601-
●
●
125
HOSE; OIL TANK TO AIR MASTER
(B)
8-98229-725-1
01
1
1601-
●
●
125
HOSE; OIL TANK TO AIR MASTER
(C)
8-98241-391-0
01
1
1601-
●
●
125
HOSE; OIL TANK TO AIR MASTER
(D)
8-98244-384-0
01
1
1601-
●
●
138
TANK ASM; OIL,AIR MASTER
1-47530-185-1
01
1
1601-
●
●
139
BRACKET; OIL TANK
8-97622-132-0
01
1
1601-
●
●
140
BOLT; OIL TANK TO BRKT
M8X20 FLANGE
0-28650-820-0
02
1
1601-
●
●
145
CLIP; OIL TANK TO AIR MASTER HOSE
ID=14
1-09704-102-0
12
1
1601-
●
●
151
BAND; OIL TANK,AIR MASTER
8-97620-570-0
02
1
1601-
●
●
152
BOLT; OIL TANK TO BAND
M8X20 FLANGE
0-28650-820-0
02
1
1601-
●
●
153
NUT; OIL TANK TO BAND
M8 FLANGE
0-91180-108-0
02
1
1601-
●
●
177
HOSE; RUBBER,DRAIN
L=60 SERVICED BY L=3000
0-03566-300-0
01
1
1601-
●
177
HOSE; RUBBER,DRAIN
L=55 SERVICED BY L=3000
0-03566-300-0
01
1
1601-
●
178
CLIP; HOSE
ID=21
8-94242-034-0
02
1
1601-
●
●
237
CAP; OIL TANK
1-47525-030-0
01
1
1601-
●
●
238
PLATE; BAFFLE
1-47529-022-0
01
1
1601-
●
●
239
FILTER; DUST
1-47529-017-0
01
1
1601-
●
●
240
HOLDER; FILTER
1-47529-018-0
01
1
1601-
●
●
428
PIPE; OIL TANK TO AIR MASTER
(A)
8-98333-829-0
01
1
1601-
●
●
428
PIPE; OIL TANK TO AIR MASTER
(B)
8-98244-369-0
01
1
1601-
●
●
83
83
80
72
72
81
83
72
83
72
80
81
83
72
83
72
80
81
100
83
83
94
72
72
81
100
101
103
103
94
94
94
101
80
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
72
BRACKET; AIR MASTER
(D)
8-98230-371-0
02
1
1601-
●
●
72
BRACKET; AIR MASTER
(B)
8-98230-373-0
01
1
1601-
●
●
72
BRACKET; AIR MASTER
(C)
8-98230-374-0
02
1
1601-
●
●
72
BRACKET; AIR MASTER
(A)
8-98230-375-0
01
1
1601-
●
●
72
BRACKET; AIR MASTER
(E)
8-98244-177-0
02
1
1601-
●
●
80
BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0
01
1
1601-
●
80
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
04
1
1601-
●
●
80
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
20
1
1601-
●
●
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT.
1-47800-826-0
04
1
1601-
●
●
83
NUT; AIR MASTER
M8 FLANGE
0-91180-108-0
16
1
1601-
●
●
94
NUT; BRKT FIX
M10 FLANGE
0-91180-210-0
16
1
1601-
●
●
100
BOLT; MODULATOR
(B) M10X25 FLANGE
0-28651-025-0
04
1
1601-
●
●
100
BOLT; MODULATOR
(A) M8X85
1-09044-074-0
08
1
1601-
●
●
101
NUT; MODULATOR
(A) M8 FLANGE
0-91180-108-0
04
1
1601-
●
●
101
NUT; MODULATOR
(B) M10 FLANGE
0-91180-210-0
03
1
1601-
●
●
103
BOLT; BRKT
(B) M8X20 FLANGE
0-28650-820-0
01
1
1601-
●
103
BOLT; BRKT
(A) M10X25 FLANGE
0-28651-025-0
03
1
1601-
●
●
Seçili parçaları sepete ekle
İpucu: çizimdeki balona veya tablodaki
Balon
sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
