Isuzu WW
▶
TRUCKS
▶
FSR
▶
11721 - FSR AUST/NZ JNLT09 SPACECAB
▶
3 - Brakes, Brake System
▶
3-77 - BRAKE PIPING; AIR,REAR
▶
3-77 — BRAKE PIPING; AIR,REAR
(#175683) — 69 parça
◀

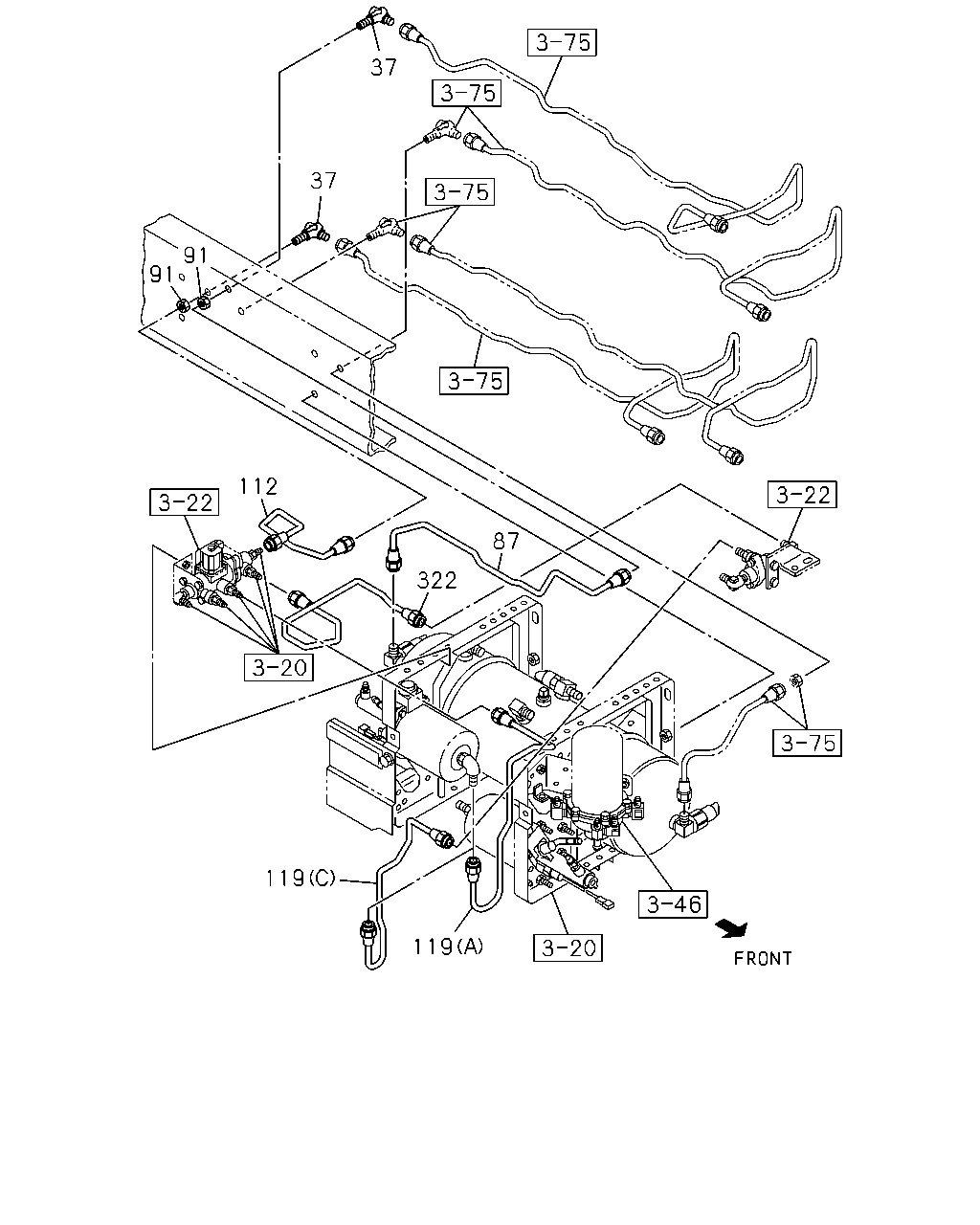

[377A] FRAME SIDE; H.S.A. SYSTEM (9 parça)

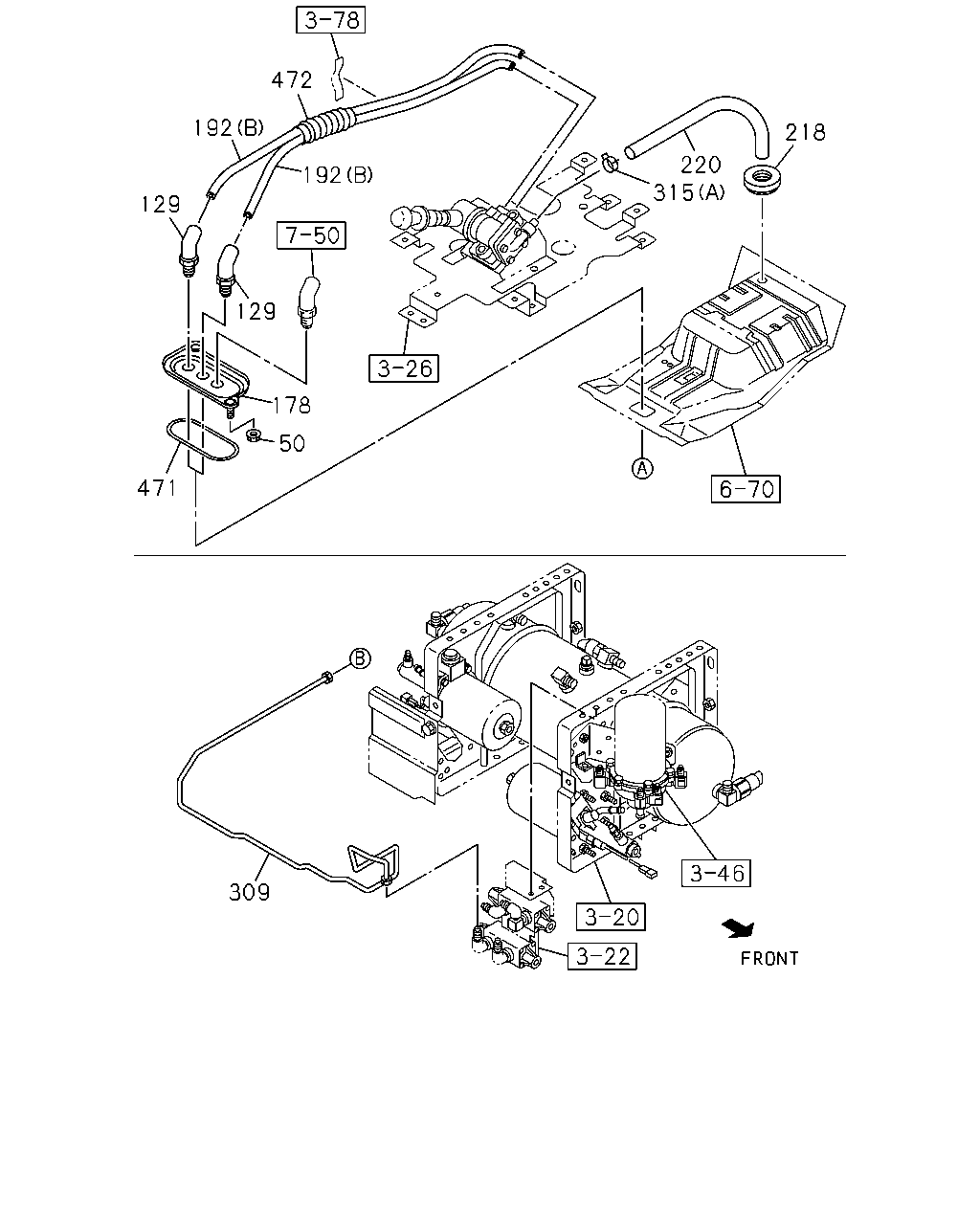

[377A] PARKING BRAKE AIR CONTROL NO.1 (15 parça)

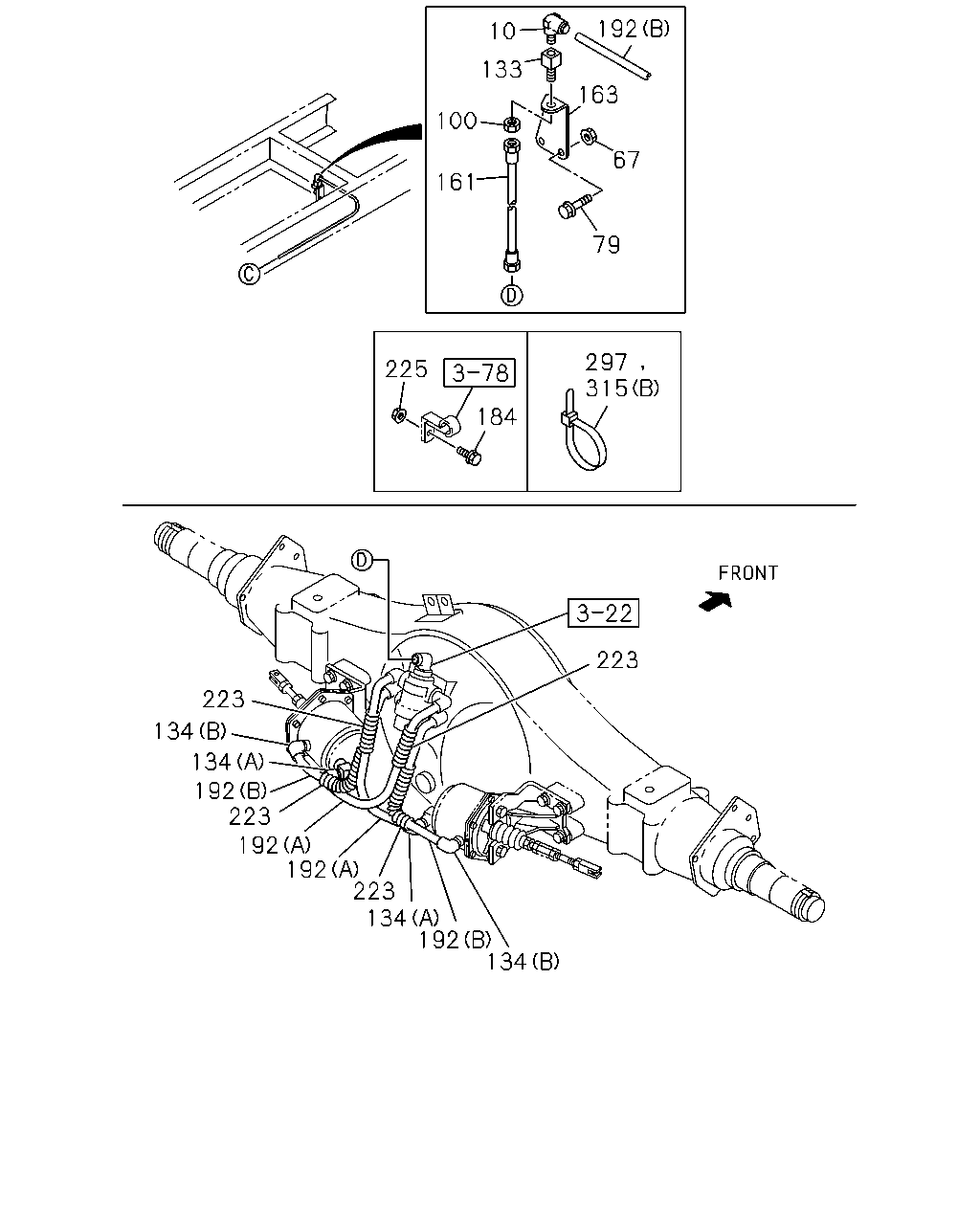

[377A] PARKING BRAKE AIR CONTROL NO.3 (22 parça)

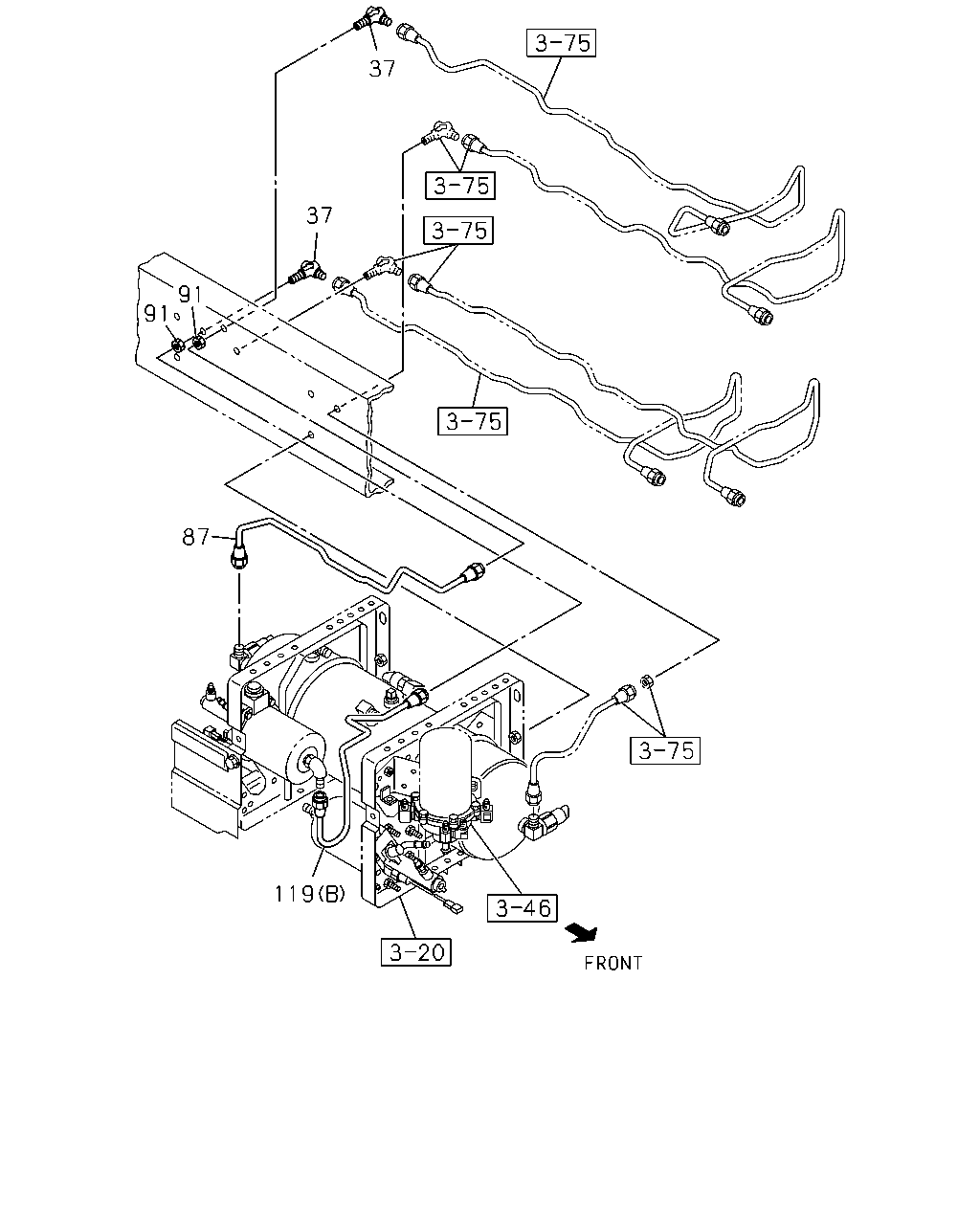

[377A] FRAME SIDE; EXC.H.S.A. SYSTEM (7 parça)
[377A] PARKING BRAKE AIR CONTROL NO.2 (16 parça)
▶
91
91
112
322
119
119
87
37
37
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
M16 ELBOW
0-92135-210-0
02
1
1601-
87
PIPE; AIR,AIR TANK TO UNION
L=670 SERVICED BY L=700
1-47428-870-0
01
1
1601-
91
NUT; PIPE UNION
M16
0-91111-516-0
01
1
1601-
91
NUT; PIPE UNION
M16
0-91111-516-0
02
1
1601-
112
PIPE; AIR,UNION TO VLV
H.S.A SYSTEM<6EP> L=473
8-98067-756-0
01
1
1601-
119
PIPE; AIR,VLV TO AIR MASTER
H.S.A SYSTEM<6EP> EXC. THROTTLE CONTROL SYSTEM(6XH) (A) L=586 SERVICED BY L=600
1-47428-868-0
01
1
1601-
119
PIPE; AIR,VLV TO AIR MASTER
EXC. H.S.A SYSTEM<6EP> (B) L=745 SERVICED BY L=800
1-47428-872-0
01
1
1601-
119
PIPE; AIR,VLV TO AIR MASTER
THROTTLE CONTROL SYSTEM(6XH) (C) L=614 SERVICED BY L=660
1-47428-869-0
01
1
1601-
322
PIPE; AIR,HSA VLV TO DBL CHK VLV
THROTTLE CONTROL SYSTEM(6XH) L=673 SERVICED BY L=700
1-47428-870-0
01
1
1601-
129
192
472
192
129
178
471
50
220
315
218
309
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
50
NUT; UNION BRKT
M8 FLANGE
0-91180-108-0
02
1
1601-
129
CONNECTOR; NYLON TUBE
DIN13 & M18 ELBOW
8-97611-963-1
02
1
1601-
178
BRACKET; UNION
8-98017-054-1
01
1
1601-
192
TUBE; NYLON
(A)
8-98061-971-0
02
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
1601-
218
GROMMET; VINYL HOSE
OD=24
9-61166-007-0
01
1
1601-
220
HOSE; VINYL,EXH,PARKING BRK VLV
L=260 ID=9.5 SERVICED BY L=10000
9-09914-701-0
01
1
1601-
309
PIPE; AIR,MPV TO UNION
L=1336 SERVICED BY L=1400
1-47428-878-0
01
1
1601-
315
CLIP
(B) L=250
1-09707-126-0
05
1
1601-
315
CLIP
(A) ID=14
8-94238-572-0
01
1
1601-
471
SEAL; BRKT
1-79738-832-0
01
1
1601-
472
TUBE; SPUTTER
8-98067-708-0
01
1
1601-
192
10
133
100
161
79
67
163
225
184
315
297
223
134
192
134
223
192
192
223
192
134
134
223
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
10
CONNECTOR; FLEX HOSE
DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1601-
67
NUT; HOSE BRKT
M8 FLANGE
0-91180-108-0
02
1
1601-
79
BOLT; HOSE BRKT
M8X25 FLANGE
0-28650-825-0
02
1
1601-
100
NUT; UNION
M16
0-91111-516-0
01
1
1601-
133
UNION; NIPPLE
PT3/8 & M16 STRAIGHT
8-98202-001-0
01
1
1601-
134
CONNECTOR
(A) DIN12 & R3/8 ELBOW
1-09660-959-0
02
1
1601-
134
CONNECTOR
(B) DIN6 & R3/8 ELBOW
1-09661-234-0
02
1
1601-
161
HOSE; FLEX,QUICK RELEASE VLV
L=460
1-09363-963-0
01
1
1601-
163
BRACKET; FLEX HOSE
8-98044-842-0
01
1
1601-
184
BOLT; TUBE CLIP
M8X20 FLANGE
0-28650-820-0
01
1
1601-
192
TUBE; NYLON
(A)
8-98061-971-0
02
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
1601-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=7
1-87411-016-0
AR
1
1601-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
1601-
223
TUBE; CORRUGATE
SERVICED BY L=6000 ID=15
1-87411-037-0
AR
1
1601-
225
NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0
01
1
1601-
297
CLIP; BAND
L=350
1-09707-183-0
AR
1
1601-
315
CLIP
(B) L=250
1-09707-126-0
05
1
1601-
315
CLIP
(A) ID=14
8-94238-572-0
01
1
1601-
37
37
87
119
91
91
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
M16 ELBOW
0-92135-210-0
02
1
1601-
87
PIPE; AIR,AIR TANK TO UNION
L=670 SERVICED BY L=700
1-47428-870-0
01
1
1601-
91
NUT; PIPE UNION
M16
0-91111-516-0
01
1
1601-
91
NUT; PIPE UNION
M16
0-91111-516-0
02
1
1601-
119
PIPE; AIR,VLV TO AIR MASTER
H.S.A SYSTEM<6EP> EXC. THROTTLE CONTROL SYSTEM(6XH) (A) L=586 SERVICED BY L=600
1-47428-868-0
01
1
1601-
119
PIPE; AIR,VLV TO AIR MASTER
EXC. H.S.A SYSTEM<6EP> (B) L=745 SERVICED BY L=800
1-47428-872-0
01
1
1601-
119
PIPE; AIR,VLV TO AIR MASTER
THROTTLE CONTROL SYSTEM(6XH) (C) L=614 SERVICED BY L=660
1-47428-869-0
01
1
1601-
318
97
317
91
97
192
223
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
91
NUT; PIPE UNION
M16
0-91111-516-0
01
1
1601-
91
NUT; PIPE UNION
M16
0-91111-516-0
02
1
1601-
97
UNION; AIR PIPE
(A) M16 STRAIGHT L=42
0-92123-010-0
01
1
1601-
97
UNION; AIR PIPE
(B) M16 L=74
0-92123-310-0
01
1
1601-
192
TUBE; NYLON
(A)
8-98061-971-0
02
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
1601-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
1601-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=7
1-87411-016-0
AR
1
1601-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
1601-
223
TUBE; CORRUGATE
SERVICED BY L=6000 ID=15
1-87411-037-0
AR
1
1601-
317
PIPE; AIR,UNION,AIR TANK
WHEEL BASE 3700MM(37W) L=1214 SERVICED BY L=1250
1-47428-876-0
01
1
1601-
317
PIPE; AIR,UNION,AIR TANK
WHEEL BASE 5300MM(53W) L=1204 SERVICED BY L=1250
1-47428-876-0
01
1
1601-
318
PIPE; AIR,UNION TO AIR TANK
WHEEL BASE 3700MM(37W) L=593 SERVICED BY L=600
1-47428-868-0
01
1
1601-
318
PIPE; AIR,UNION TO AIR TANK
WHEEL BASE 5300MM(53W) L=2118 SERVICED BY L=2500
1-47428-883-0
01
1
1601-
