3-78 — FIXING PARTS; AIR PIPING (#175352) — 97 parça

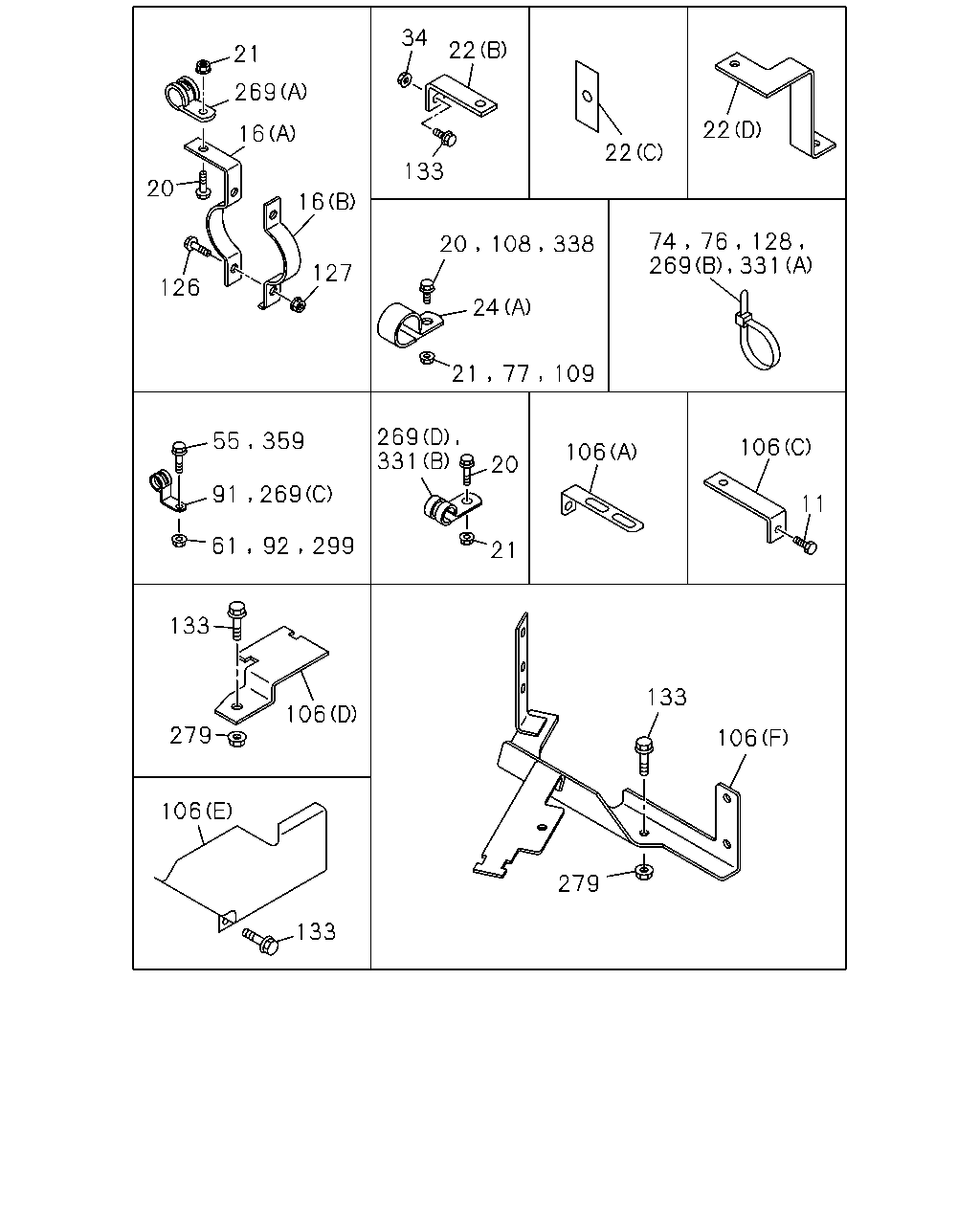

21 20 126 127 16 16 269 55 91 61 133 279 92 269 359 299 106 106 133 269 20 21 331 279 133 106 106 11 106 77 21 109 24 108 20 338 133 34 22 22 22 74 76 269 331 128

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
11	BOLT; CLIP BRKT M8X30 FLANGE	0-28650-830-0	01	1	1509-
11	BOLT; CLIP BRKT X2 M8X20 FLANGE	0-28650-820-0	01	1	1509-
16	BRACKET; PIPE CLIP (A)	8-97431-537-0	01	1	1509-
16	BRACKET; PIPE CLIP (B)	8-97431-538-0	01	1	1509-
16	BRACKET; PIPE CLIP (A)	8-97431-537-0	01	1	1509-
16	BRACKET; PIPE CLIP (B)	8-97431-538-0	01	1	1509-
20	BOLT; CLIP M8X25 FLANGE	0-28650-825-0	02	1	1509-
20	BOLT; CLIP M8X25 FLANGE	0-28650-825-0	02	1	1509-
20	BOLT; CLIP M8X25 FLANGE	0-28650-825-0	01	1	1509-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	02	1	1509-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	02	1	1509-
22	BRACKET; CLIP (E)	1-47477-571-3	01	1	1509-
22	BRACKET; CLIP (C)	1-47479-554-0	02	1	1509-
22	BRACKET; CLIP (D) X2	1-47477-514-3	01	1	1509-
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	1509-
22	BRACKET; CLIP (B) L=95	1-82699-085-0	01	1	1509-
24	CLIP; PIPE WHEEL BASE 7700MM(77W) (B) ID=25 L=50	1-09701-019-0	03	1	1509-
24	CLIP; PIPE WHEEL BASE 6400MM(64W) (B) ID=25 L=50	1-09701-019-0	02	1	1509-
24	CLIP; PIPE (B) ID=16 L=20	0-95235-535-0	01	1	1509-
24	CLIP; PIPE (B) ID=16 L=40	0-95235-576-0	01	1	1509-
24	CLIP; PIPE (A) ID=15 H=24 L=20	1-09700-606-0	01	1	1509-
34	NUT; BRKT M8 FLANGE	0-91180-108-0	02	1	1509-
55	BOLT; PIPE CLIP M8X25 FLANGE	0-28650-825-0	02	1	1509-
55	BOLT; PIPE CLIP M8X30 FLANGE	0-28650-830-0	01	1	1509-
61	NUT; CLIP FIX WHEEL BASE 7700MM(77W) M8 FLANGE	0-91180-108-0	03	1	1509-
61	NUT; CLIP FIX WHEEL BASE 6400MM(64W) M8 FLANGE	0-91180-108-0	02	1	1509-
74	CLIP; NYLON TUBE L=350	1-09707-183-0	01	1	1509-
76	CLIP; NYLON TUBE L=350	1-09707-183-0	10	1	1509-
77	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	02	1	1509-
91	CLIP; AIR PIPE ID=12 H=24 L=20	1-09700-605-0	03	1	1509-
92	NUT; PIPE CLIP M8 FLANGE	0-91180-108-0	02	1	1509-
106	BRACKET; TUBE CLIP (A) L=100 H=30	1-47477-645-2	04	1	1509-
106	BRACKET; TUBE CLIP (C) L=60 H=30	1-47477-716-1	01	1	1509-
106	BRACKET; TUBE CLIP (D)	8-97430-380-0	02	1	1509-
106	BRACKET; TUBE CLIP (F)	8-97430-382-0	01	1	1509-
106	BRACKET; TUBE CLIP (E)	8-97431-107-0	01	1	1509-
106	BRACKET; TUBE CLIP (B) L=90	1-47477-755-1	02	1	1509-
108	BOLT; TUBE CLIP M8X20 FLANGE	0-28650-820-0	02	1	1509-
109	NUT; TUBE CLIP M8 FLANGE	0-91180-108-0	02	1	1509-
109	NUT; TUBE CLIP M8 FLANGE	0-91180-108-0	01	1	1509-
126	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	1509-
126	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	1509-
127	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	02	1	1509-
127	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	02	1	1509-
128	CLIP; NYLON TUBE WHEEL BASE 7700MM(77W) L=350	1-09707-183-0	18	1	1509-
128	CLIP; NYLON TUBE WHEEL BASE 6400MM(64W) L=350	1-09707-183-0	15	1	1509-
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	02	1	1509-
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	04	1	1509-
133	BOLT; BRKT M8X30 FLANGE	0-28650-830-0	02	1	1509-
133	BOLT; BRKT M8X35 FLANGE	0-28650-835-0	07	1	1509-
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	02	1	1509-
269	CLIP; BAND,NYLON TUBE (D) ID=39 L=33	8-98009-359-0	02	1	1509-
269	CLIP; BAND,NYLON TUBE (A) ID=35 L=33	1-09700-945-0	02	1	1509-
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	02	1	1509-
269	CLIP; BAND,NYLON TUBE (C) ID=21 L=30 H=40	1-09700-991-1	01	1	1509-
269	CLIP; BAND,NYLON TUBE (B) X2 L=350	1-09707-183-0	01	1	1509-
269	CLIP; BAND,NYLON TUBE (D) ID=21 L=24	8-98019-191-0	02	1	1509-
279	NUT; BRKT M8 FLANGE	0-91180-108-0	02	1	1509-
279	NUT; BRKT M8 FLANGE	0-91180-108-0	11	1	1509-
299	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	1509-
331	CLIP; NYLON TUBE (B) ID=18 L=28	1-09701-067-0	01	1	1509-
331	CLIP; NYLON TUBE (A) L=350	1-09707-183-0	05	1	1509-
338	BOLT; PIPE CLIP M8X20 FLANGE	0-28650-820-0	01	1	1509-
359	BOLT; CLIP M8X30 FLANGE	0-28650-830-0	01	1	1509-
359	BOLT; CLIP M8X35 FLANGE	0-28650-835-0	02	1	1509-
372	BOLT; CLIP BRKT M8X20 FLANGE	0-28650-820-0	04	1	1509-
375	CLIP; AIR PIPE ID=12 H=24 L=20	1-09700-605-0	03	1	1509-

22 106 34 279 126 279 24 297 133 388

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
22	BRACKET; CLIP (E)	1-47477-571-3	01	1	1509-
22	BRACKET; CLIP (C)	1-47479-554-0	02	1	1509-
22	BRACKET; CLIP (D) X2	1-47477-514-3	01	1	1509-
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	1509-
22	BRACKET; CLIP (B) L=95	1-82699-085-0	01	1	1509-
24	CLIP; PIPE WHEEL BASE 7700MM(77W) (B) ID=25 L=50	1-09701-019-0	03	1	1509-
24	CLIP; PIPE WHEEL BASE 6400MM(64W) (B) ID=25 L=50	1-09701-019-0	02	1	1509-
24	CLIP; PIPE (B) ID=16 L=20	0-95235-535-0	01	1	1509-
24	CLIP; PIPE (B) ID=16 L=40	0-95235-576-0	01	1	1509-
24	CLIP; PIPE (A) ID=15 H=24 L=20	1-09700-606-0	01	1	1509-
34	NUT; BRKT M8 FLANGE	0-91180-108-0	02	1	1509-
106	BRACKET; TUBE CLIP (A) L=100 H=30	1-47477-645-2	04	1	1509-
106	BRACKET; TUBE CLIP (C) L=60 H=30	1-47477-716-1	01	1	1509-
106	BRACKET; TUBE CLIP (D)	8-97430-380-0	02	1	1509-
106	BRACKET; TUBE CLIP (F)	8-97430-382-0	01	1	1509-
106	BRACKET; TUBE CLIP (E)	8-97431-107-0	01	1	1509-
106	BRACKET; TUBE CLIP (B) L=90	1-47477-755-1	02	1	1509-
126	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	1509-
126	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	1509-
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	02	1	1509-
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	04	1	1509-
133	BOLT; BRKT M8X30 FLANGE	0-28650-830-0	02	1	1509-
133	BOLT; BRKT M8X35 FLANGE	0-28650-835-0	07	1	1509-
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	02	1	1509-
279	NUT; BRKT M8 FLANGE	0-91180-108-0	02	1	1509-
279	NUT; BRKT M8 FLANGE	0-91180-108-0	11	1	1509-
297	NUT; BRKT M8 FLANGE	0-91180-108-0	02	1	1509-
372	BOLT; CLIP BRKT M8X20 FLANGE	0-28650-820-0	04	1	1509-
375	CLIP; AIR PIPE ID=12 H=24 L=20	1-09700-605-0	03	1	1509-
388	SEAL 100X40	1-72498-022-1	04	1	1509-
