1-41 — FUEL PIPING; CHASSIS
(#175322) — 47 parça
◀

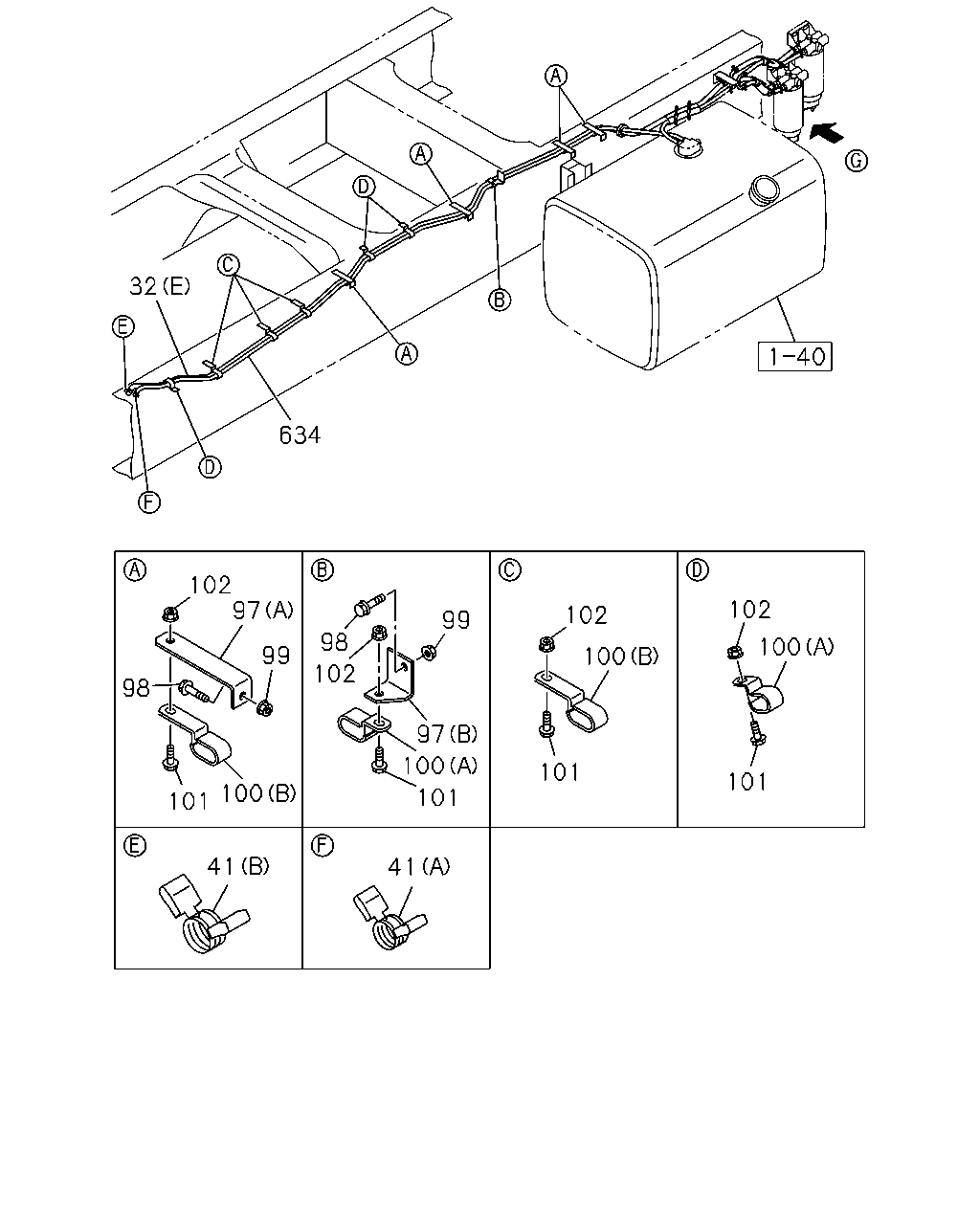

[141A] NO.1 (20 parça)

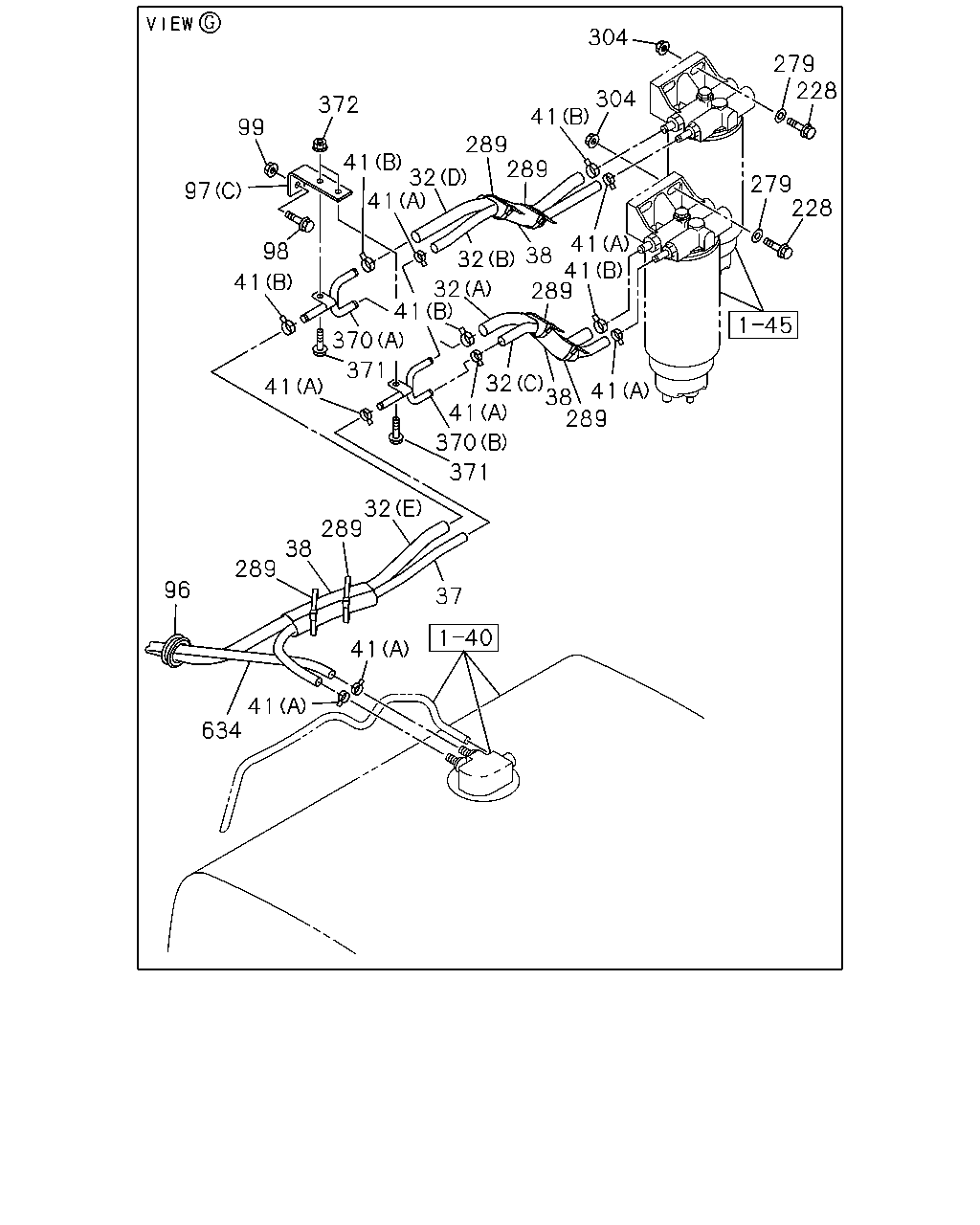

[141A] NO.2 (27 parça)
▶
32
634
97
102
99
98
101
100
41
98
102
97
100
101
41
99
102
100
101
102
100
101
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(C) L=300 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(B) L=410 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(A) L=300 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(D) L=410 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(E) L=3600 SERVICED BY L=5350
0-01262-535-0
01
1
1509-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
08
1
1509-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
06
1
1509-
97
BRACKET; CLIP
(A) L=112
1-47475-694-1
04
1
1509-
97
BRACKET; CLIP
(B)
8-97430-500-0
01
1
1509-
97
BRACKET; CLIP
(C)
8-97431-515-0
01
1
1509-
98
BOLT; BRKT,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
04
1
1509-
98
BOLT; BRKT,FUEL PIPE
M8X35 FLANGE
0-28650-835-0
01
1
1509-
98
BOLT; BRKT,FUEL PIPE
M8X35 FLANGE
0-28650-835-0
01
1
1509-
99
NUT; BRKT,CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
05
1
1509-
99
NUT; BRKT,CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
01
1
1509-
100
CLIP; FUEL PIPE
(A) ID=19X32 H=17.5 L=22.5
1-09701-315-0
06
1
1509-
100
CLIP; FUEL PIPE
(B) ID=19X32 H=17.5 L=50.5
1-09701-320-0
05
1
1509-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
10
1
1509-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
11
1
1509-
634
HOSE; RUBBER RETURN
L=3200 SERVICED BY L=8000
0-01260-800-0
01
1
1509-
634
41
41
37
96
289
38
289
32
371
370
41
32
38
289
41
41
371
370
41
32
32
38
289
41
41
279
228
279
228
304
304
41
289
289
32
41
41
372
99
97
98
41
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(C) L=300 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(B) L=410 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(A) L=300 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(D) L=410 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(E) L=3600 SERVICED BY L=5350
0-01262-535-0
01
1
1509-
37
HOSE; RUBBER DELIVERY
L=570 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
03
1
1509-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
08
1
1509-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
06
1
1509-
96
GROMMET; PIPE,FUEL TANK
ID=32 OD=40 T=18
1-09891-003-0
01
1
1509-
97
BRACKET; CLIP
(A) L=112
1-47475-694-1
04
1
1509-
97
BRACKET; CLIP
(B)
8-97430-500-0
01
1
1509-
97
BRACKET; CLIP
(C)
8-97431-515-0
01
1
1509-
98
BOLT; BRKT,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
04
1
1509-
98
BOLT; BRKT,FUEL PIPE
M8X35 FLANGE
0-28650-835-0
01
1
1509-
98
BOLT; BRKT,FUEL PIPE
M8X35 FLANGE
0-28650-835-0
01
1
1509-
99
NUT; BRKT,CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
05
1
1509-
99
NUT; BRKT,CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
01
1
1509-
228
BOLT; BRKT,SEDIMENTER
M10X45 FLANGE
0-28051-045-0
04
1
1509-
279
WASHER
ID=10.5 OD=26
0-91614-710-0
04
1
1509-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
06
1
1509-
304
NUT; BRKT
M10 FLANGE
0-91180-210-0
04
1
1509-
370
JOINT; FUEL
(B) OD=11.5
8-97431-513-0
01
1
1509-
370
JOINT; FUEL
(A) OD=13.5
8-97431-514-0
01
1
1509-
371
BOLT; JOINT
M8X20 FLANGE
0-28650-820-0
02
1
1509-
372
NUT; JOINT
M8 FLANGE
0-91180-108-0
02
1
1509-
634
HOSE; RUBBER RETURN
L=3200 SERVICED BY L=8000
0-01260-800-0
01
1
1509-
