◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ GXR ▶ 11663 - GXR(LHD)CHINA ▶ 8 - Chassis Electrical, Heating / Air Conditioning, Wipers, Radio ▶ 8-50 - AIR CONDITIONING SYSTEM; FRONT ▶
8-50 — AIR CONDITIONING SYSTEM; FRONT (#175266) — 14 parça
çizim 514081
378 378
BalonParca AdiParca NoAdetTipApplied Date
378 HOSE; DRAIN,EVAPORATOR
(A) 		8-97431-261-0 01 1 1509-
378 HOSE; DRAIN,EVAPORATOR
(B) 		8-97431-262-0 01 1 1509-

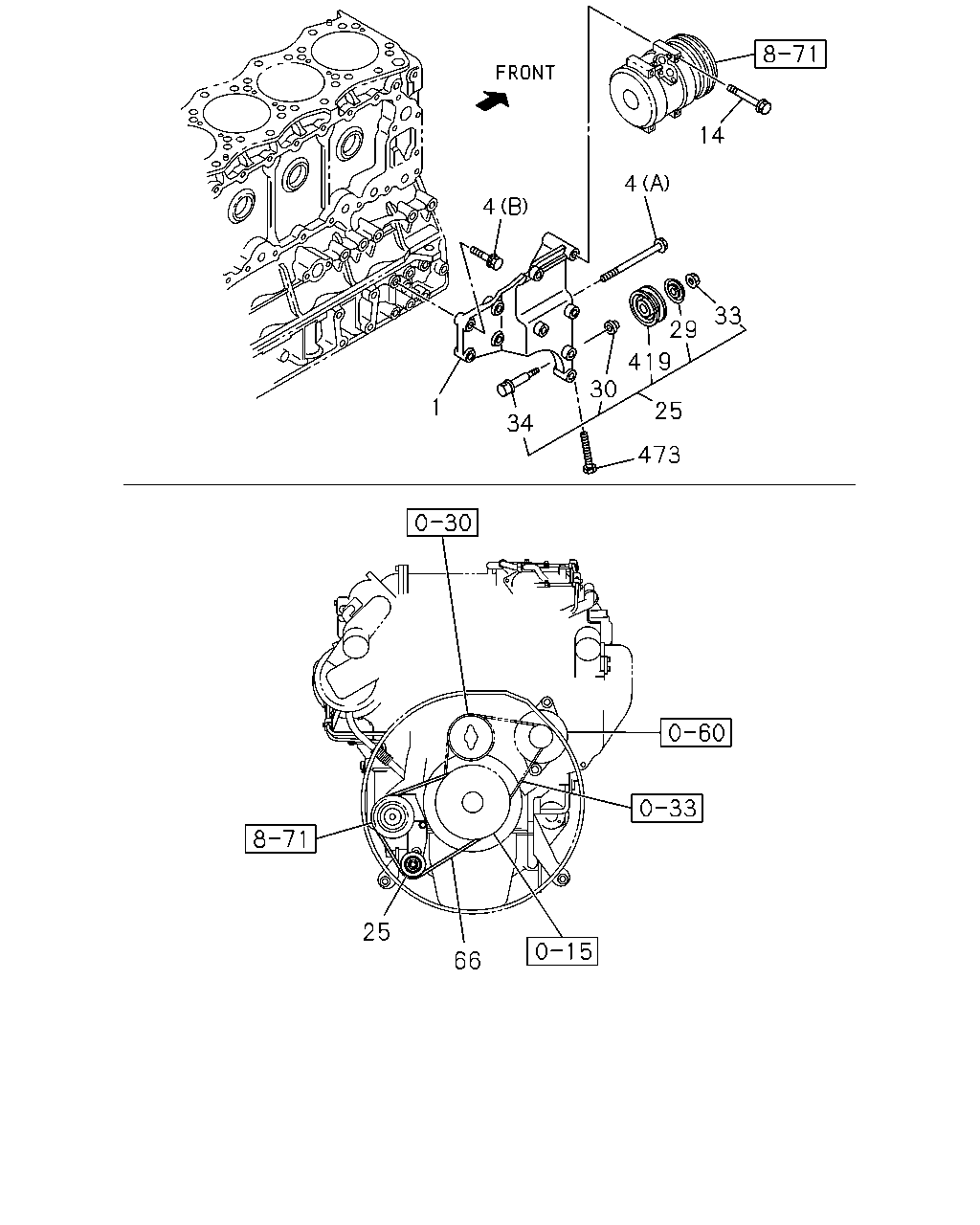

çizim 515185
4 4 14 25 473 30 419 29 33 34 25 66 1
BalonParca AdiParca NoAdetTipApplied Date
1 BRACKET; A/C 8-97430-579-1 01 1 1509-
4 BOLT; A/C CMPR BRKT
(B) M10X45 FLANGE 		0-28151-045-0 04 1 1509-
4 BOLT; A/C CMPR BRKT
(A) M10X150 FLANGE 		0-28156-015-0 01 1 1509-
14 BOLT; CMPR
M8X90 FLANGE 		0-28050-890-0 04 1 1509-
25 PULLEY ASM; IDLER,CMPR 8-97603-949-0 01 1 1509-
29 COVER; DUST,IDLE PULLEY 1-83578-100-0 01 1 1509-
30 COLLAR; IDLE PULLEY 1-87540-319-0 01 1 1509-
33 NUT; IDLER PULLEY 1-83579-985-0 01 1 1509-
34 SHAFT; IDLE PULLEY 1-83579-982-0 01 1 1509-
66 BELT; A/C CMPR
L=1260 		8-97431-198-0 01 1 1509-
419 PULLEY; IDLE 1-87540-322-0 01 1 1509-
473 BOLT; TENSIONER
M8X80 FLANGE 		1-09044-091-0 01 1 1509-
