Isuzu WW
▶
TRUCKS
▶
GXR
▶
11663 - GXR(LHD)CHINA
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#175164) — 34 parça
◀

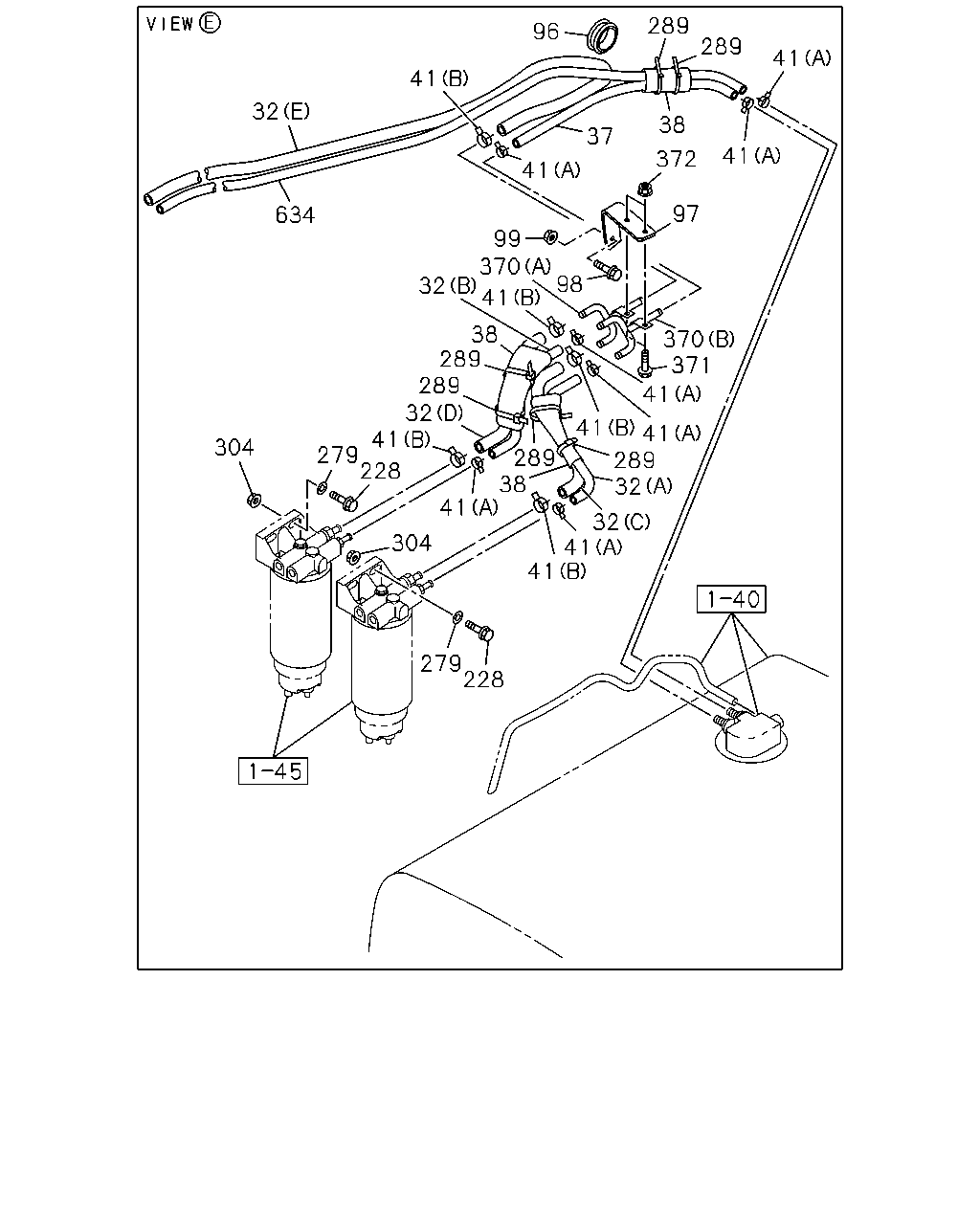

[141A] NO.2 (22 parça)
[141A] NO.1 (12 parça)
▶
96
41
32
634
304
289
289
41
38
41
37
41
372
97
99
370
32
98
41
38
289
289
32
41
279
228
304
41
38
289
279
228
41
41
32
32
289
41
41
41
371
370
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(A) L=260 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(B) L=410 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(C) L=260 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(D) L=410 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(E) L=1500 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
37
HOSE; RUBBER DELIVERY
L=820 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
03
1
1509-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
08
1
1509-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
06
1
1509-
96
GROMMET; PIPE,FUEL TANK
ID=32 OD=40 T=18
1-09891-003-0
01
1
1509-
97
BRACKET; CLIP
8-97431-515-0
01
1
1509-
98
BOLT; BRKT,FUEL PIPE
M8X35 FLANGE
0-28650-835-0
01
1
1509-
99
NUT; BRKT,CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
01
1
1509-
228
BOLT; BRKT,SEDIMENTER
M10X45 FLANGE
0-28051-045-0
04
1
1509-
279
WASHER
ID=10.5 OD=26
0-91614-710-0
04
1
1509-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
06
1
1509-
304
NUT; BRKT
M10 FLANGE
0-91180-210-0
04
1
1509-
370
JOINT; FUEL
(B) OD=11.5
8-97431-513-0
01
1
1509-
370
JOINT; FUEL
(A) OD=13.5
8-97431-514-0
01
1
1509-
371
BOLT; JOINT
M8X20 FLANGE
0-28650-820-0
02
1
1509-
372
NUT; JOINT
M8 FLANGE
0-91180-108-0
02
1
1509-
634
HOSE; RUBBER RETURN
L=2050 SERVICED BY L=3000
0-01260-300-0
01
1
1509-

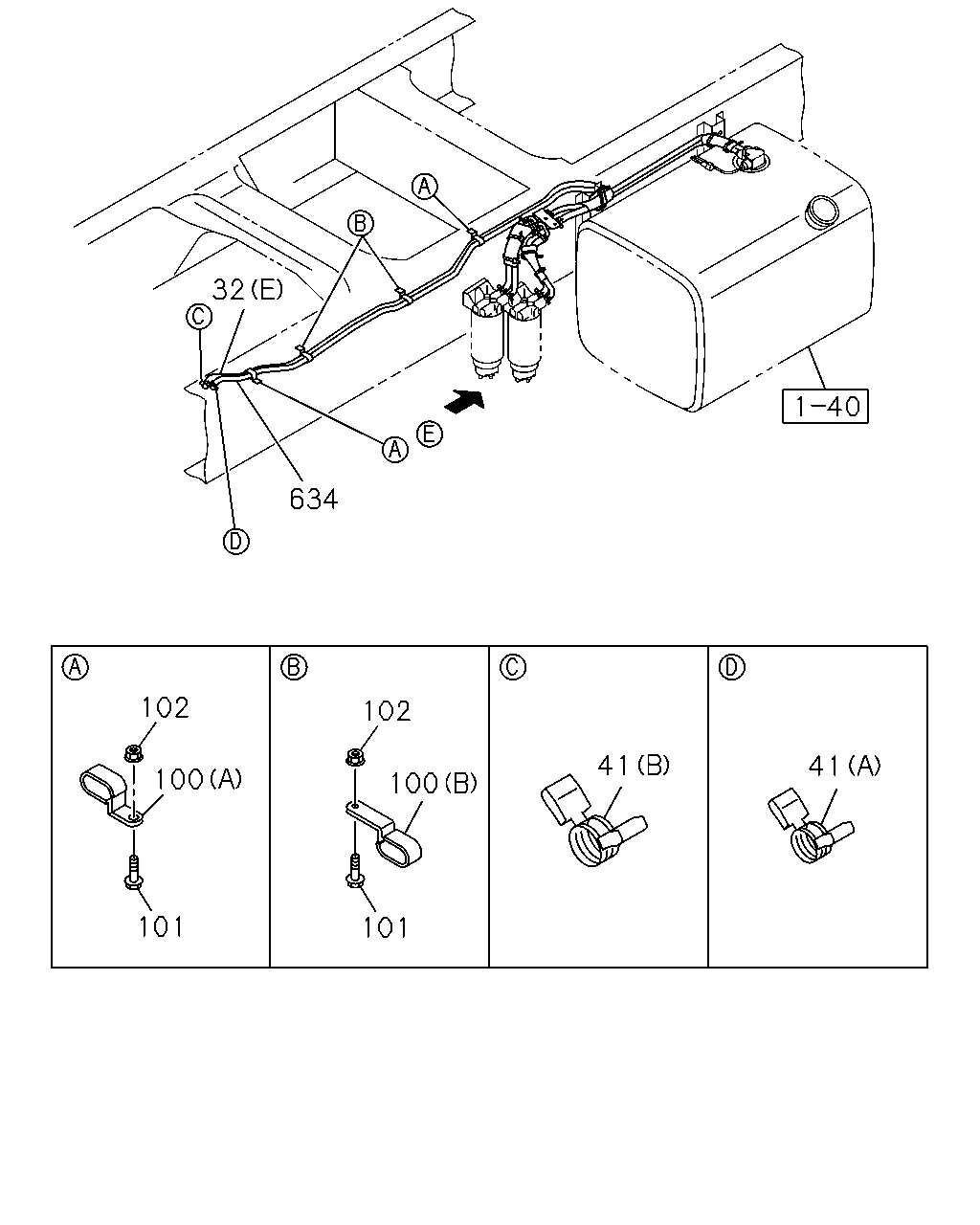

41
41
100
101
102
100
102
101
634
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(A) L=260 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(B) L=410 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(C) L=260 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(D) L=410 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
32
PIPE; DELIVERY,FUEL TANK
(E) L=1500 SERVICED BY L=3000
0-01262-300-0
01
1
1509-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
08
1
1509-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
06
1
1509-
100
CLIP; FUEL PIPE
(A) ID=19X32 H=17.5 L=22.5
1-09701-315-0
02
1
1509-
100
CLIP; FUEL PIPE
(B) ID=19X32 H=17.5 L=50.5
1-09701-320-0
02
1
1509-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
03
1
1509-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
04
1
1509-
634
HOSE; RUBBER RETURN
L=2050 SERVICED BY L=3000
0-01260-300-0
01
1
1509-
