Isuzu WW
▶
TRUCKS
▶
GXR
▶
11663 - GXR(LHD)CHINA
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶
0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#175145) — 73 parça
◀

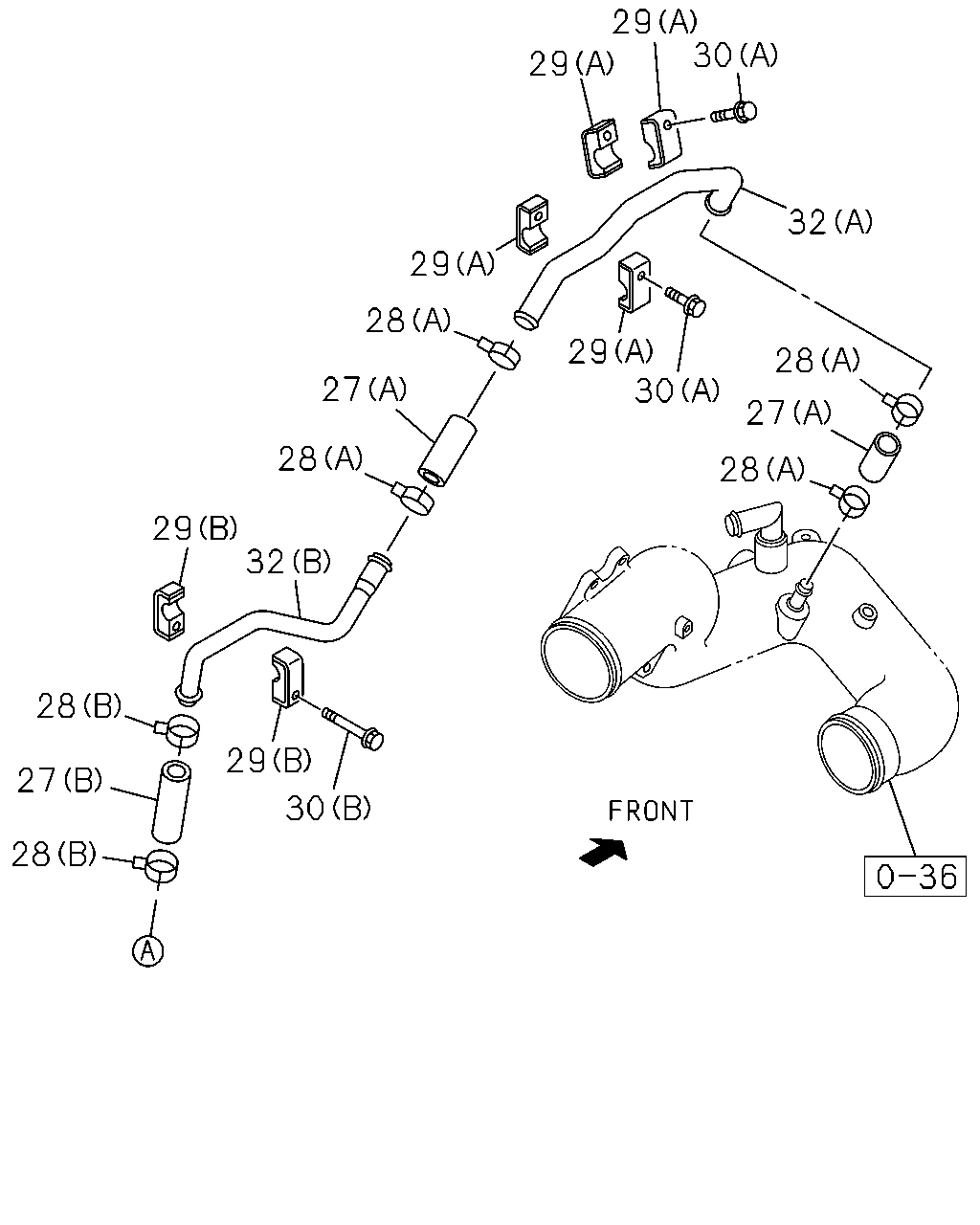

[038A] AIR CHARGE PIPE AND HOSE (11 parça)

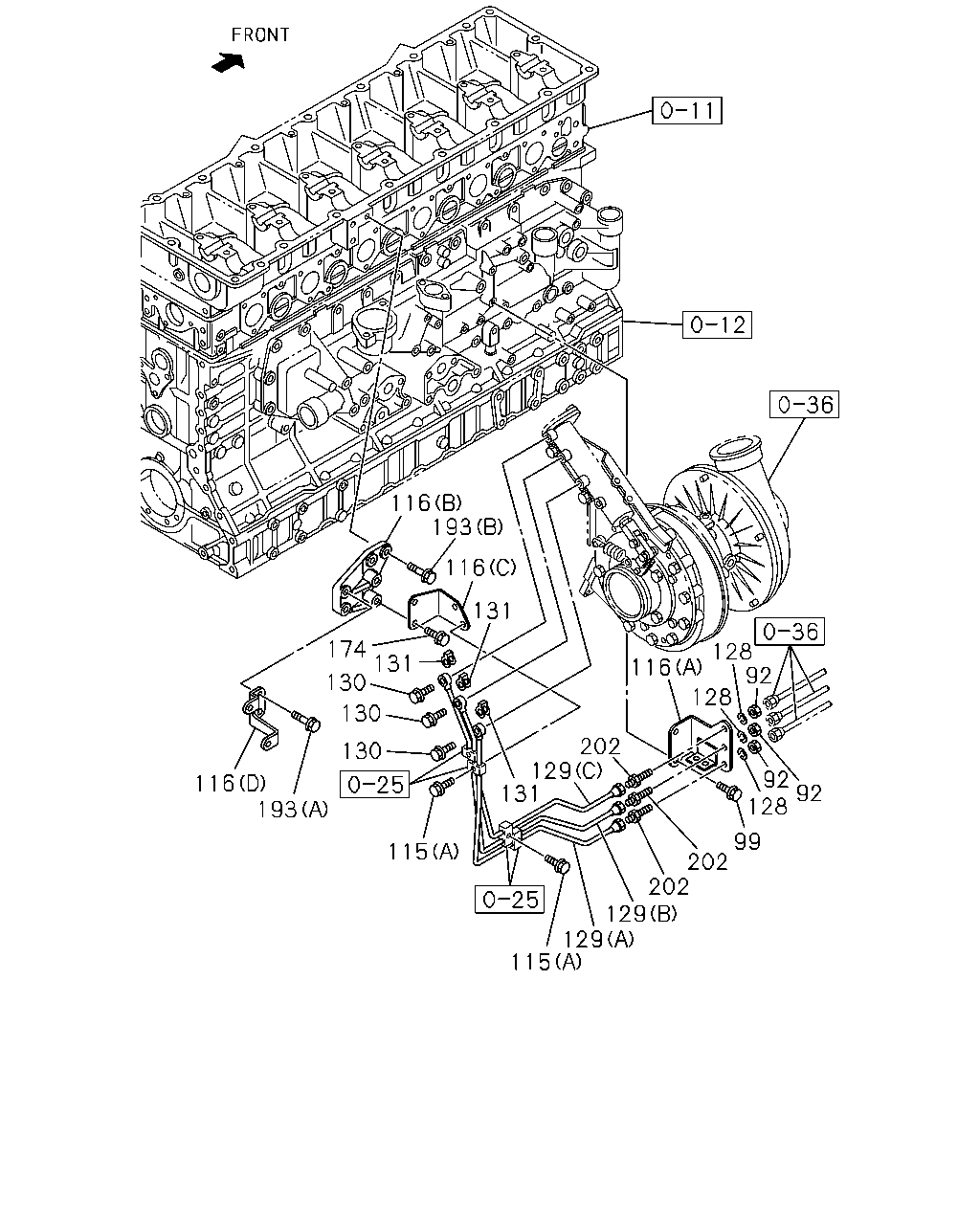

[038A] VGS AIR PIPE AND BRACKET (22 parça)

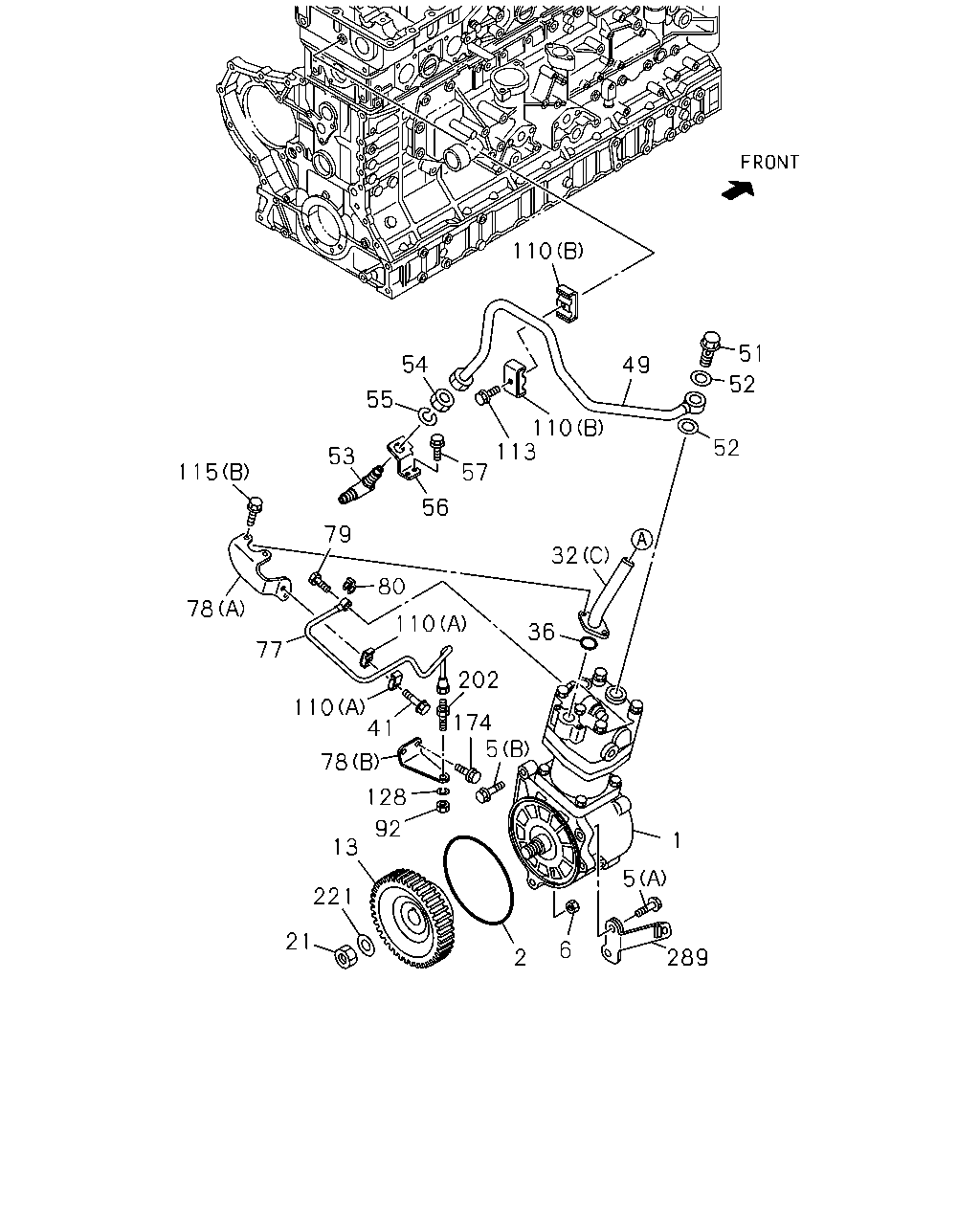

[038A] AIR COMPRESSOR ASM (40 parça)
▶
28
30
29
27
28
29
28
27
28
29
32
29
28
27
28
32
30
29
29
30
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
27
HOSE; AIR CMPR,SUCTION
(A)
8-97613-266-0
02
1
1509-
27
HOSE; AIR CMPR,SUCTION
(B) L=55
1-09360-784-0
01
1
1509-
28
CLIP; HOSE,AIR CMPR
(A) ID=31.2
8-97237-146-0
04
1
1509-
28
CLIP; HOSE,AIR CMPR
(B) ID=28.5
1-09707-150-0
02
1
1509-
29
CLIP; AIR PIPE
(A) ID=24.5 L=22
8-97603-362-1
04
1
1509-
29
CLIP; AIR PIPE
(B)
1-09701-281-1
02
1
1509-
30
BOLT; PIPE CLIP
(A) M8X50 FLANGE
0-28050-850-0
02
1
1509-
30
BOLT; PIPE CLIP
(B) M8X45 FLANGE
0-28050-845-0
01
1
1509-
32
PIPE; AIR,AIR CMPR
(B)
8-97431-205-1
01
1
1509-
32
PIPE; AIR,AIR CMPR
(A)
8-97613-954-0
01
1
1509-
32
PIPE; AIR,AIR CMPR
(C)
8-98100-020-0
01
1
1509-
116
193
115
115
129
129
202
99
202
128
129
131
202
116
128
128
92
131
116
193
116
174
130
130
130
131
92
92
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
92
NUT; UNION
M12
9-09840-280-0
01
1
1509-
92
NUT; UNION
M12
9-09840-280-0
03
1
1509-
99
BOLT; BRKT AIR PIPE
M10X20 FLANGE
0-28151-020-0
02
1
1509-
115
BOLT; AIR PIPE
(B) M8X25 FLANGE
0-28650-825-0
02
1
1509-
115
BOLT; AIR PIPE
(A) M6X30 FLANGE
0-28050-630-0
04
1
1509-
116
BRACKET; AIR PIPE
(D)
8-98052-306-0
01
1
1509-
116
BRACKET; AIR PIPE
(B)
8-97605-948-0
01
1
1509-
116
BRACKET; AIR PIPE
(A)
8-97603-755-2
01
1
1509-
116
BRACKET; AIR PIPE
(C)
8-97605-950-0
01
1
1509-
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
01
1
1509-
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
03
1
1509-
129
PIPE; AIR,VGS
(A)
8-98174-772-0
01
1
1509-
129
PIPE; AIR,VGS
(B)
8-98174-773-0
01
1
1509-
129
PIPE; AIR,VGS
(C)
8-98174-774-0
01
1
1509-
130
BOLT; EYE,AIR PIPE
M10X21 FLANGE
8-94396-711-0
03
1
1509-
131
GASKET; AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=10.2
8-97365-390-0
03
1
1509-
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
02
1
1509-
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
02
1
1509-
193
BOLT; BRKT
(A) M8X20 FLANGE
0-28050-820-0
02
1
1509-
193
BOLT; BRKT
(B) M10X35 FLANGE
0-28751-035-0
03
1
1509-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
01
1
1509-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
03
1
1509-
52
52
51
49
110
54
55
53
79
56
113
110
32
36
5
174
202
110
80
115
78
77
110
41
78
128
92
13
221
21
2
6
289
5
1
57
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
8-97431-826-0
01
1
1509-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=159.6
1-09623-449-0
01
1
1509-
5
BOLT; AIR CMPR FIX
(A) M12X50 FLANGE
0-28151-250-0
02
1
1509-
5
BOLT; AIR CMPR FIX
(B) M12X140 FLANGE
0-28156-214-0
01
1
1509-
6
NUT; AIR CMPR
M12 FLANGE
0-91180-112-0
01
1
1509-
13
GEAR; AIR CMPR DRIVE
8-97430-606-1
01
1
1509-
21
NUT; PUMP GEAR
M24
0-91110-524-0
01
1
1509-
32
PIPE; AIR,AIR CMPR
(B)
8-97431-205-1
01
1
1509-
32
PIPE; AIR,AIR CMPR
(A)
8-97613-954-0
01
1
1509-
32
PIPE; AIR,AIR CMPR
(C)
8-98100-020-0
01
1
1509-
36
GASKET; AIR PIPE TO AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=26.8
1-09623-415-0
01
1
1509-
41
BOLT; CLIP
M6X30 FLANGE
0-28050-630-0
01
1
1509-
49
PIPE; AIR,CHARGE
8-97603-757-0
01
1
1509-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-2
01
1
1509-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
1509-
53
UNION; CHARGE PIPE
M22 & M26 ELBOW
8-98008-887-2
01
1
1509-
54
NUT; PIPE UNION
M26
8-98049-390-0
01
1
1509-
55
WASHER; LK,PIPE UNION
ID=27.5
0-91510-527-0
01
1
1509-
56
BRACKET; AIR PIPE FIX
8-97603-937-2
01
1
1509-
57
BOLT; BRKT,AIR PIPE
M10X20 FLANGE
0-28151-020-0
01
1
1509-
77
PIPE; AIR,GOV
8-98285-801-0
01
1
1509-
78
BRACKET; PIPE,AIR GOV
(B)
8-97605-218-1
01
1
1509-
78
BRACKET; PIPE,AIR GOV
(A)
8-98285-800-0
01
1
1509-
79
BOLT; EYE,AIR PIPE TO CMPR
M10X25
9-09906-173-1
01
1
1509-
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=10.6
8-98231-393-0
01
1
1509-
92
NUT; UNION
M12
9-09840-280-0
01
1
1509-
92
NUT; UNION
M12
9-09840-280-0
03
1
1509-
110
CLIP; AIR PIPE
(B) ID=17 L=17
1-09701-284-0
02
1
1509-
110
CLIP; AIR PIPE
(A) ID=5.5 L=10.5
8-98029-953-1
02
1
1509-
113
BOLT; CLIP,AIR PIPE
M8X40 FLANGE
0-28050-840-0
01
1
1509-
115
BOLT; AIR PIPE
(B) M8X25 FLANGE
0-28650-825-0
02
1
1509-
115
BOLT; AIR PIPE
(A) M6X30 FLANGE
0-28050-630-0
04
1
1509-
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
01
1
1509-
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
03
1
1509-
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
02
1
1509-
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
02
1
1509-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
01
1
1509-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
03
1
1509-
221
WASHER; PL,GEAR
ID=25
0-91614-624-0
01
1
1509-
289
BRACKET; CABLE
8-97430-224-2
01
1
1509-
