Isuzu WW
▶
TRUCKS
▶
FSR
▶
11729 - FSR MIDDLE EAST EURO1
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶
0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#170487) — 31 parça
◀

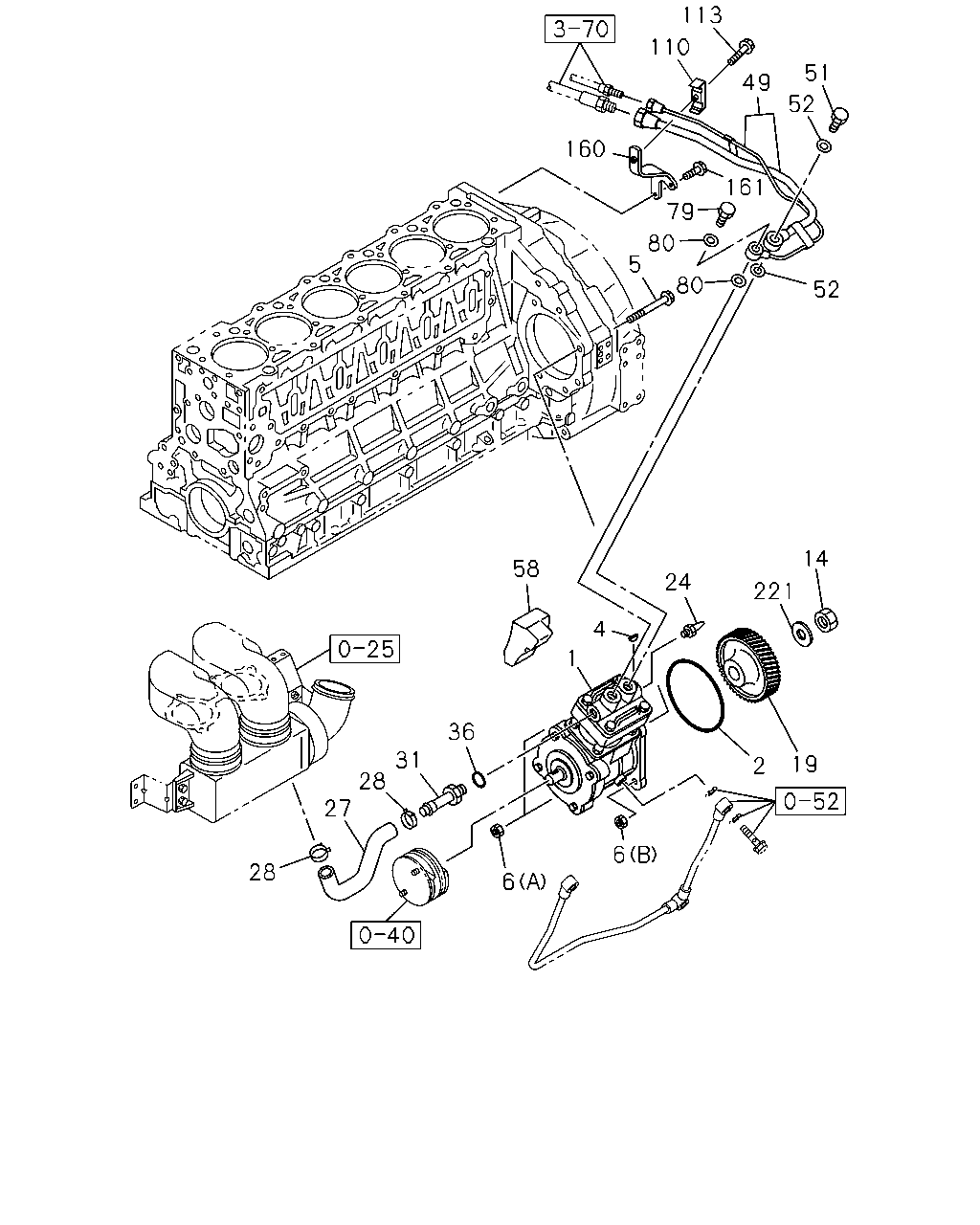

[038A] CMPR ASM,PIPING (24 parça)

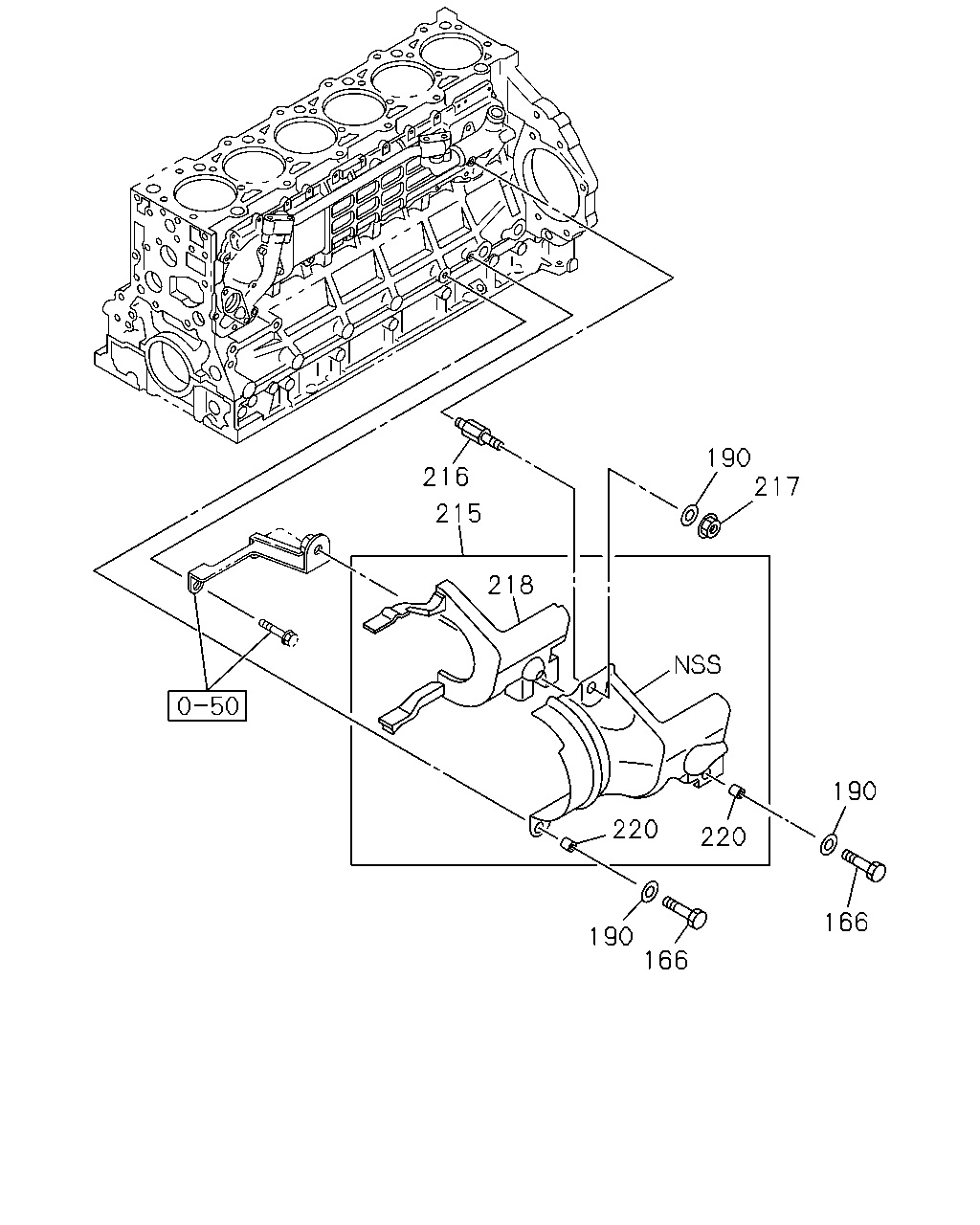

[038A] AIR CMPR COVER (7 parça)
▶
51
52
49
113
110
160
79
161
52
80
80
5
14
221
24
58
4
1
2
19
6
6
36
31
28
27
28
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98187-309-1
01
1
1511-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=139.6
1-09623-464-0
01
1
1511-
4
KEY; INJ PUMP GEAR
9-08055-516-0
01
1
1511-
5
BOLT; AIR CMPR FIX
M12X95 FLANGE
8-94396-485-1
01
1
1511-
6
NUT; AIR CMPR
(A) M10 FLANGE
0-91180-110-0
02
1
1511-
6
NUT; AIR CMPR
(B) M12 FLANGE
0-91180-112-0
01
1
1511-
14
NUT; GEAR
M20
0-91110-520-0
01
1
1511-
19
GEAR; INJ PUMP
Z=35
8-94336-157-4
01
1
1511-
24
POINTER; AIR CMPR
L=21
9-11327-602-0
01
1
1511-
27
HOSE; AIR CMPR,SUCTION
8-94394-809-1
01
1
1511-
28
CLIP; HOSE,AIR CMPR
ID=26
1-09707-091-0
02
1
1511-
31
PIPE; AIR,AIR CMPR SUCTION
8-94399-942-1
01
1
1511-
36
GASKET; AIR PIPE TO AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
01
1
1511-
49
PIPE; AIR,CHARGE
8-94394-275-1
01
1
1511-
51
BOLT; EYE,AIR PIPE TO CMPR
M20X38
1-09675-133-1
01
1
1511-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=20.5 OD=28.0
9-09571-420-0
02
1
1511-
58
SPACER; AIR CMPR
8-94395-675-1
01
1
1511-
79
BOLT; EYE,AIR PIPE TO CMPR
M18X33
1-09675-058-0
01
1
1511-
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=18.2 OD=24.4
1-09630-087-0
02
1
1511-
110
CLIP; AIR PIPE
8-94393-037-0
01
1
1511-
113
BOLT; CLIP,AIR PIPE
M6X40 FLANGE
0-28050-640-0
01
1
1511-
160
BRACKET; AIR PIPE
8-94394-569-0
01
1
1511-
161
BOLT; BRKT,AIR PIPE
M8X16 FLANGE
0-28050-816-0
02
1
1511-
221
WASHER; PL,GEAR
ID=21
0-91610-520-0
01
1
1511-
190
217
190
166
220
220
190
166
218
215
216
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
166
BOLT; COVER FIX
M10X25 FLANGE
0-28751-025-0
02
1
1511-
190
WASHER; PL,COVER
ID=10.5 OD=26
9-09160-710-0
03
1
1511-
215
COVER; AIR CMPR
8-94390-408-0
01
1
1511-
216
SPACER; COVER
8-94394-990-1
01
1
1511-
217
NUT; COVER
M10
0-91110-510-0
01
1
1511-
218
INSULATOR; COVER
8-94394-995-2
01
1
1511-
220
TUBE; DIST
OD=13 T=9.5
8-94140-427-1
03
1
1511-
