Isuzu WW
▶
TRUCKS
▶
FSR
▶
11724 - FSR LHD EURO5 EXC.SPACECAB
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#170356) — 71 parça
◀

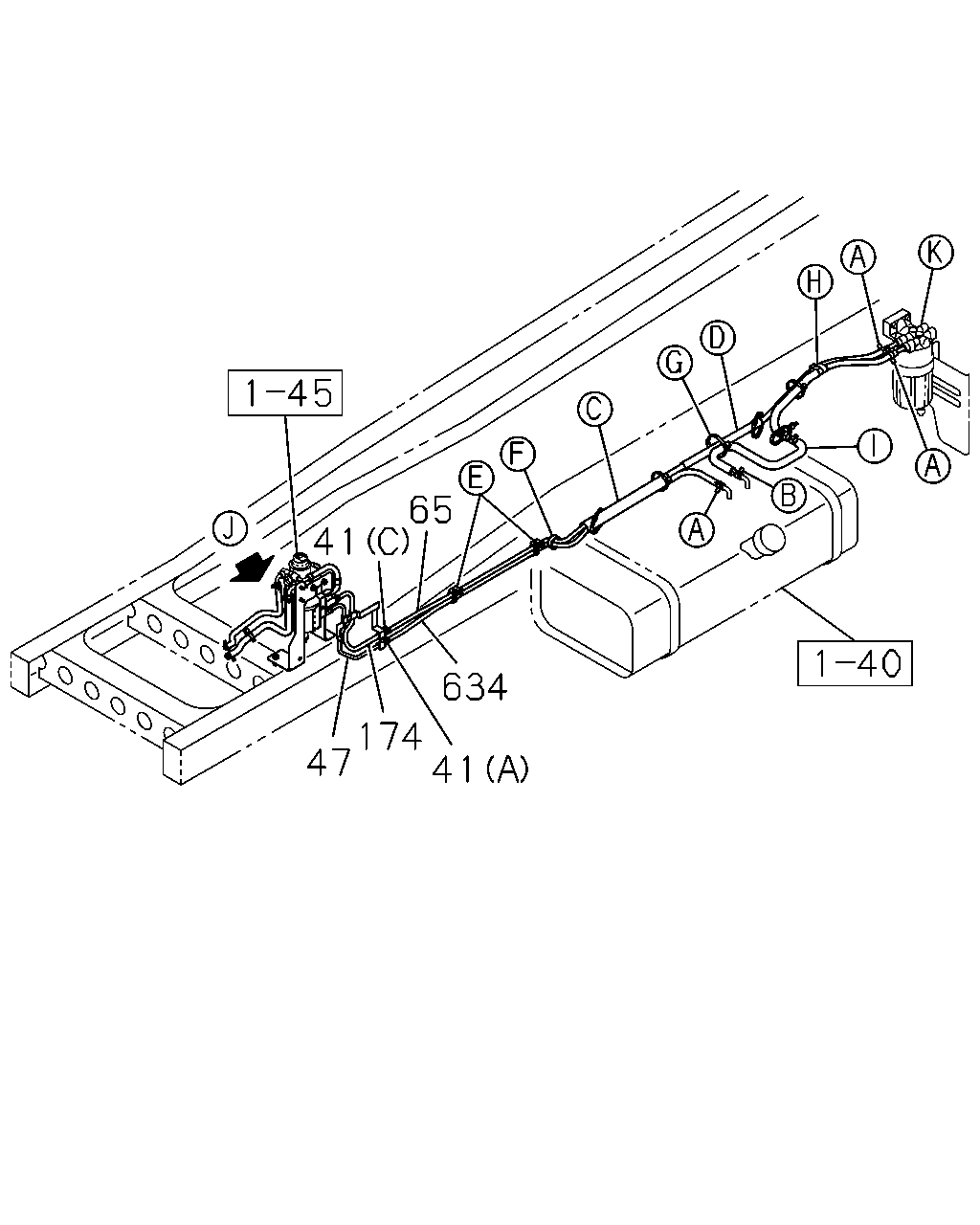

[141A] PIPING (12 parça)
[141A] FIXING PARTS (24 parça)

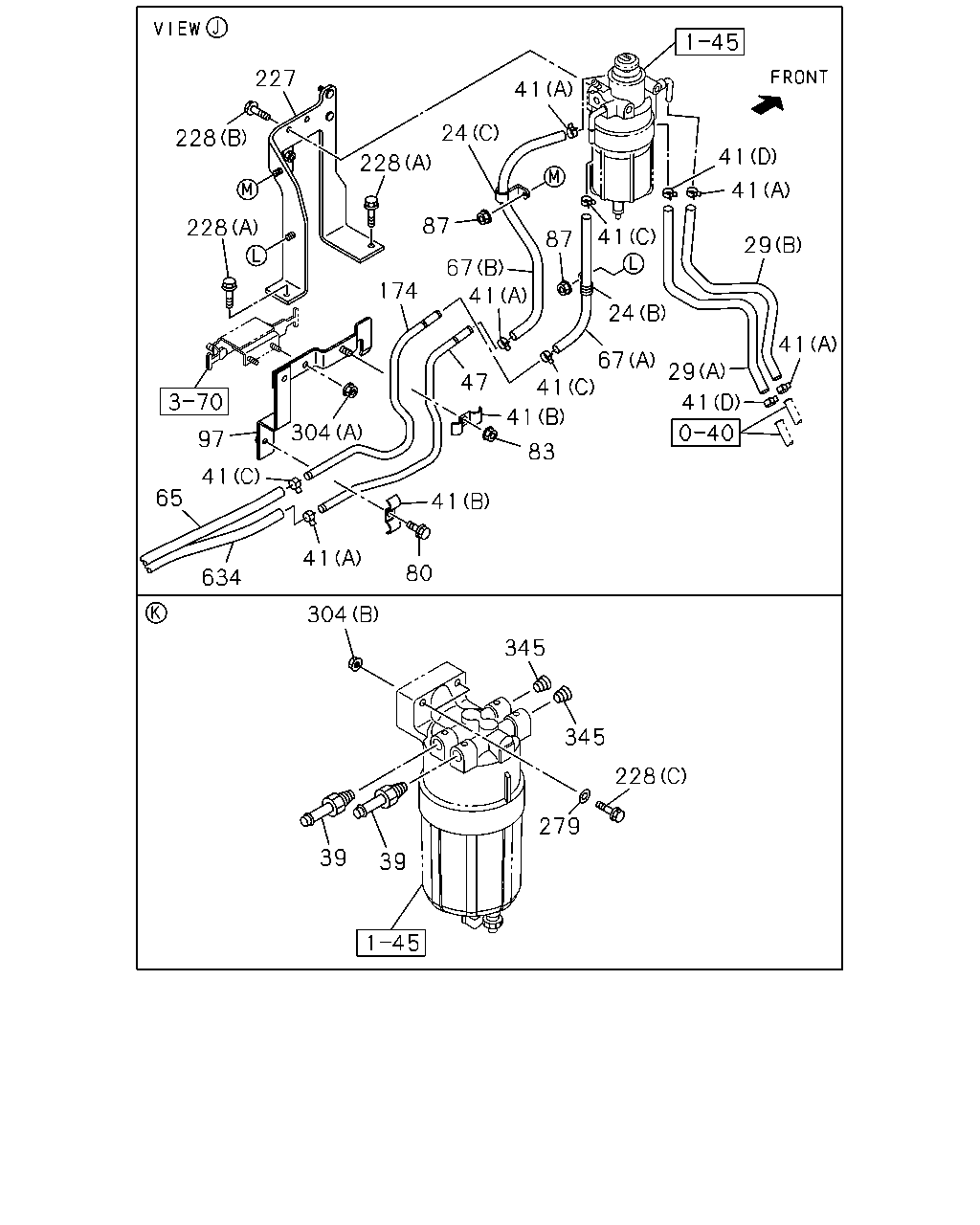

[141A] FIXING; SEDIMENTER AND PRE FUEL FILTER (35 parça)
▶
41
634
174
47
41
65
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
06
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
01
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
04
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
8-94238-572-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
8-94238-572-0
03
1
1511-
47
PIPE; FUEL,RETURN
L=413
8-98078-210-0
01
1
1511-
65
HOSE; FUEL,DELIVERY PIPE
L=2050 SERVICED BY L=3000
0-01260-300-0
01
1
1511-
174
PIPE; FUEL,FEED,FRT
8-98078-209-0
01
1
1511-
634
HOSE; RUBBER RETURN
L=1350 SERVICED BY L=3000
0-01558-300-0
01
1
1511-
29
147
409
147
29
41
64
62
24
95
55
41
41
55
41
24
41
41
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
(C) ID=15 H=24 L=20
1-09700-606-0
01
1
1511-
24
CLIP; FUEL HOSE
(B) ID=14X29 H=15 L=20
1-09700-744-0
01
1
1511-
24
CLIP; FUEL HOSE
(D) ID=14X29 H=30 L=25
1-09701-101-0
01
1
1511-
24
CLIP; FUEL HOSE
(A) ID=14.5 & 14.5
1-09701-246-1
02
1
1511-
29
HOSE; FUEL
(A)
8-98078-196-2
01
1
1511-
29
HOSE; FUEL
(B)
8-98078-197-1
01
1
1511-
29
HOSE; FUEL
(C)
8-98312-409-0
01
1
1511-
29
HOSE; FUEL
(D)
8-98324-969-0
01
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
06
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
01
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
04
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
8-94238-572-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
8-94238-572-0
03
1
1511-
55
COVER; PIPE,FUEL TANK
(A) L=350 SERVICED BY L=1300
1-09360-677-1
01
1
1511-
55
COVER; PIPE,FUEL TANK
(B)
8-98306-957-0
01
1
1511-
62
BOLT; CLIP FIX
M8X30 FLANGE
0-28650-830-0
01
1
1511-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1511-
95
BUSHING; PIPE,FUEL TANK
ID=28 OD=35 T=17
9-09956-256-2
01
1
1511-
147
CLIP; FUEL PIPE TO HOSE
(A) ID=14
8-97173-221-0
01
1
1511-
147
CLIP; FUEL PIPE TO HOSE
(B) ID=16
8-98008-098-0
01
1
1511-
409
JOINT; PIPE
8-97353-668-0
01
1
1511-
227
228
228
97
41
65
634
41
80
41
83
41
41
47
174
304
228
24
87
67
41
87
24
67
29
41
41
29
41
41
41
41
304
345
345
228
279
39
39
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
(C) ID=15 H=24 L=20
1-09700-606-0
01
1
1511-
24
CLIP; FUEL HOSE
(B) ID=14X29 H=15 L=20
1-09700-744-0
01
1
1511-
24
CLIP; FUEL HOSE
(D) ID=14X29 H=30 L=25
1-09701-101-0
01
1
1511-
24
CLIP; FUEL HOSE
(A) ID=14.5 & 14.5
1-09701-246-1
02
1
1511-
29
HOSE; FUEL
(A)
8-98078-196-2
01
1
1511-
29
HOSE; FUEL
(B)
8-98078-197-1
01
1
1511-
29
HOSE; FUEL
(C)
8-98312-409-0
01
1
1511-
29
HOSE; FUEL
(D)
8-98324-969-0
01
1
1511-
39
PIPE; FUEL
NPTF3/8-18 OD=10
8-98122-953-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
06
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
01
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
04
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
8-94238-572-0
02
1
1511-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
8-94238-572-0
03
1
1511-
47
PIPE; FUEL,RETURN
L=413
8-98078-210-0
01
1
1511-
65
HOSE; FUEL,DELIVERY PIPE
L=2050 SERVICED BY L=3000
0-01260-300-0
01
1
1511-
67
HOSE; FUEL,DELIVERY
(A) L=280 SERVICED BY L=3000
0-01260-300-0
01
1
1511-
67
HOSE; FUEL,DELIVERY
(B) L=440 SERVICED BY L=3000
0-01558-300-0
01
1
1511-
80
BOLT; CLIP,FUEL TANK
M8X20 FLANGE
0-28650-820-0
01
1
1511-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
01
1
1511-
87
NUT; CLIP,FUEL HOSE
M8 FLANGE
0-91180-108-0
02
1
1511-
97
BRACKET; CLIP
8-98325-066-0
01
1
1511-
174
PIPE; FUEL,FEED,FRT
8-98078-209-0
01
1
1511-
227
BRACKET; FUEL SEDIMENTER
8-98044-366-3
01
1
1511-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1511-
228
BOLT; BRKT,SEDIMENTER
(C) M10X60 FLANGE
0-28051-060-0
02
1
1511-
228
BOLT; BRKT,SEDIMENTER
(B) M8X20 FLANGE
0-28650-820-0
02
1
1511-
279
WASHER
ID=10.5 OD=26
0-91614-710-0
02
1
1511-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
02
1
1511-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1511-
345
PLUG
NPTF3/8-18
8-97329-623-0
02
1
1511-
634
HOSE; RUBBER RETURN
L=1350 SERVICED BY L=3000
0-01558-300-0
01
1
1511-
