Isuzu WW
▶
TRUCKS
▶
FSR
▶
11715 - FSR AUST/NZ EURO5 EXC.SPACECAB
▶
3 - Brakes, Brake System
▶
3-70 - BRAKE PIPING; AIR,AIR MASTER
▶
3-70 — BRAKE PIPING; AIR,AIR MASTER
(#169384) — 63 parça
Tümü
A - FCD5MS
B - FCR5MS
◀

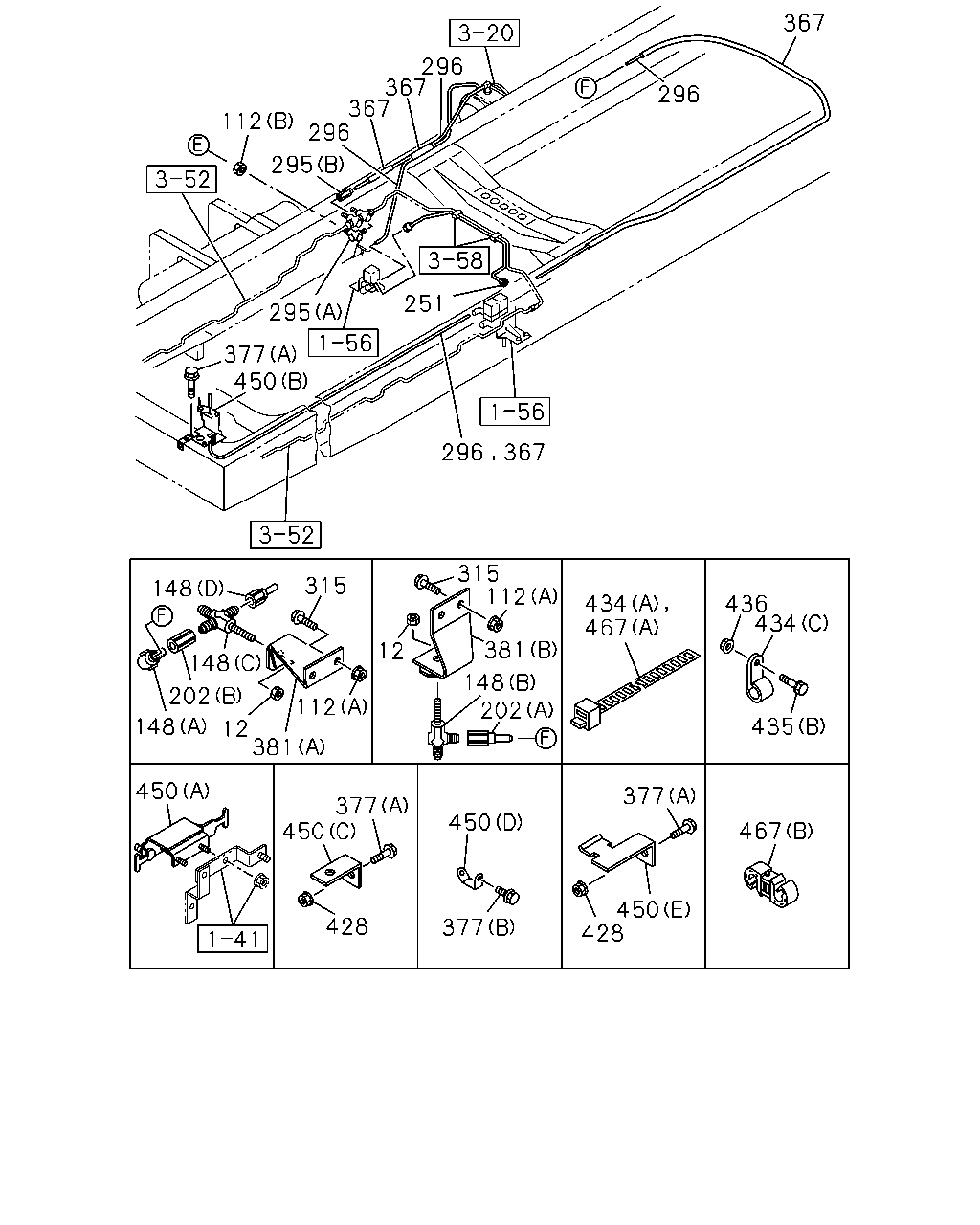

[370A] FRAME SIDE (38 parça)

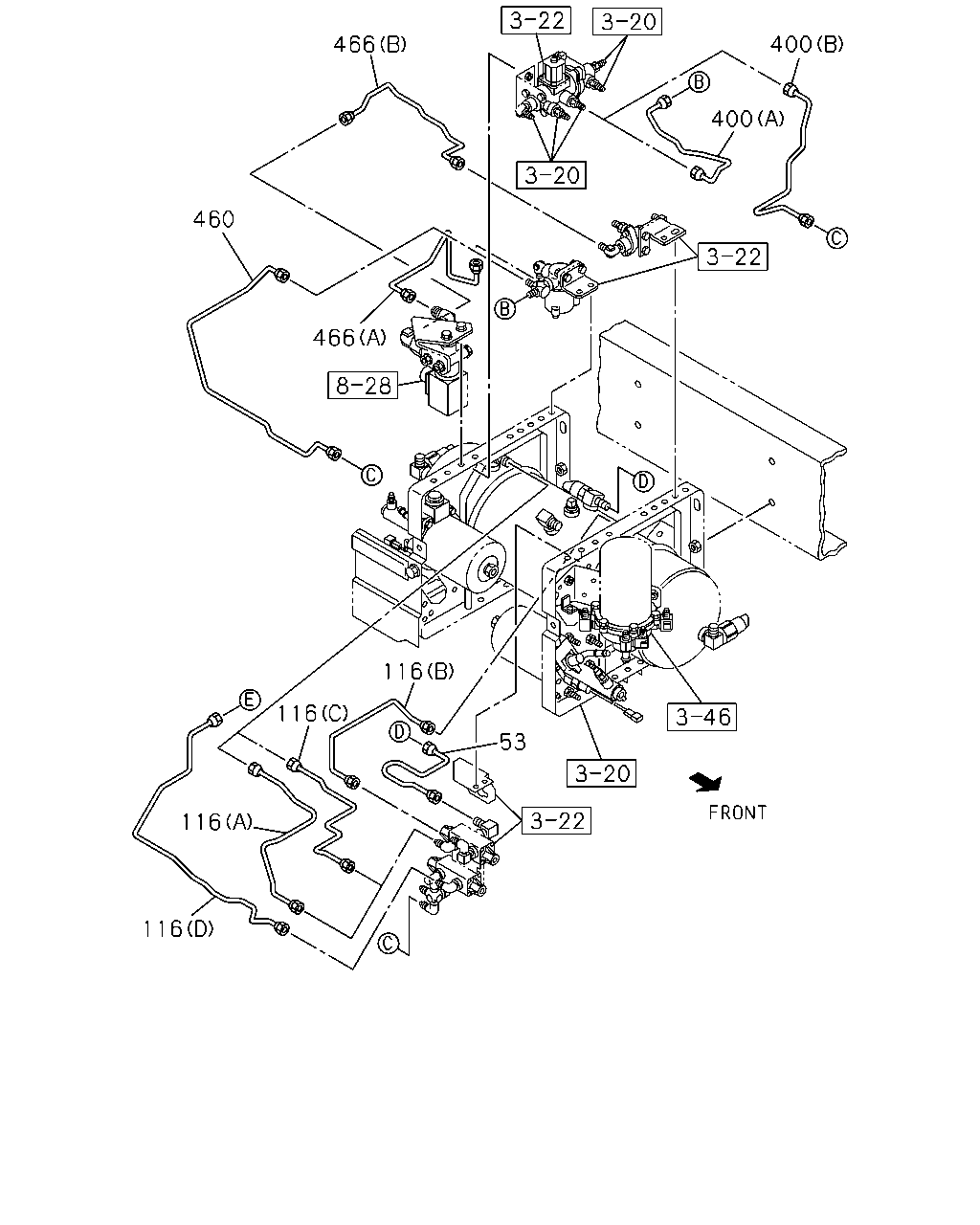

[370A] AIR TANK SIDE NO.2 (11 parça)

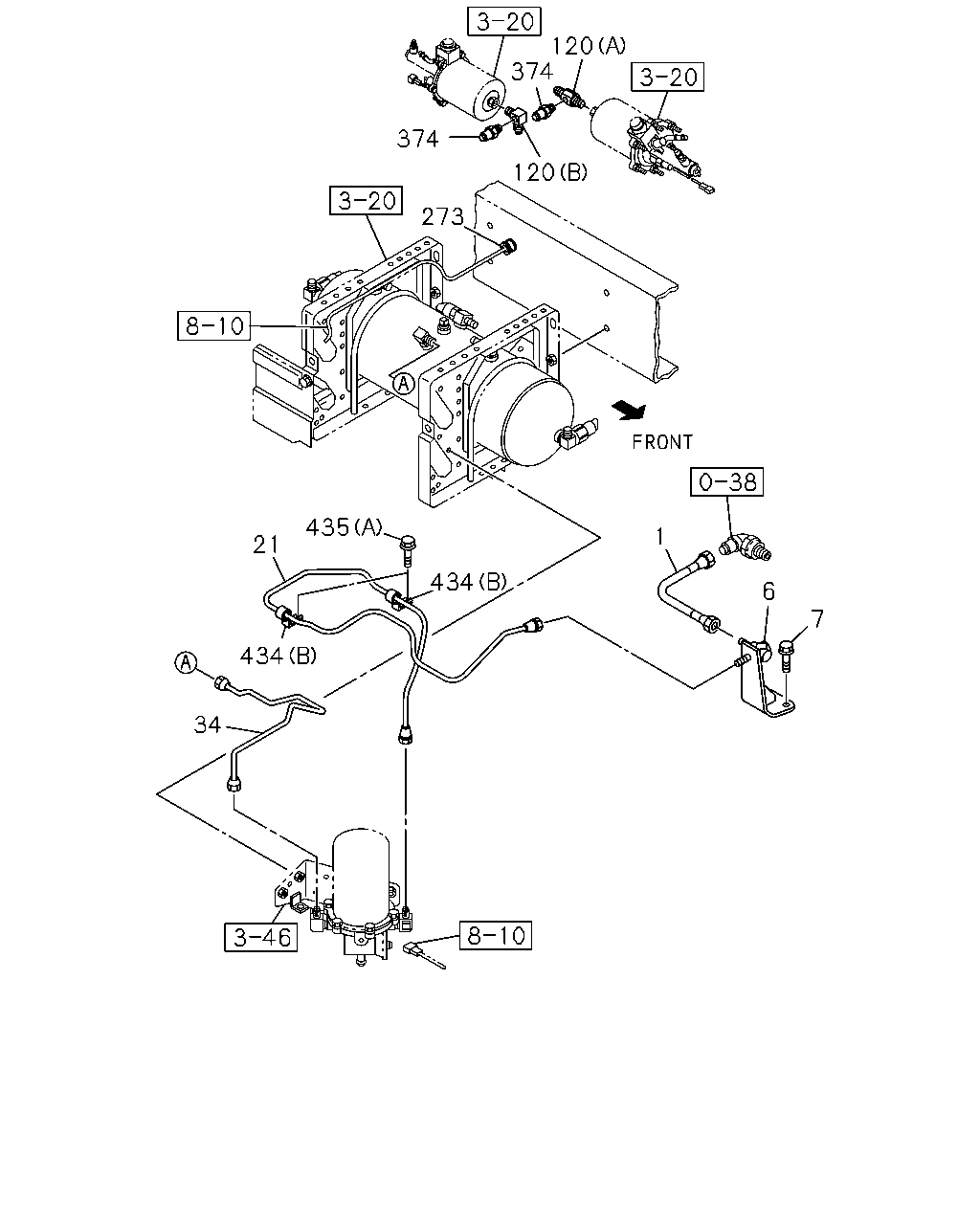

[370A] AIR TANK SIDE NO.1 (14 parça)
▶
296
367
367
296
112
295
296
367
251
295
377
450
296
367
148
315
148
112
202
148
12
381
315
112
381
148
202
434
467
436
434
435
377
450
377
467
450
428
377
450
450
428
12
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
12
NUT; UNION
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) M12
0-91111-512-0
01
1
1511-
●
●
112
NUT
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (A) M10 FLANGE
0-91180-210-0
02
1
1511-
●
●
112
NUT
(B) M12
9-09840-280-0
01
1
1511-
●
●
148
CONNECTOR; UNION
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (C) M12
0-92138-306-0
01
1
1511-
●
148
CONNECTOR; UNION
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (D) DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
1511-
●
148
CONNECTOR; UNION
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (A) DIN6 & R1/4 ELBOW
1-09661-067-0
01
1
1511-
●
148
CONNECTOR; UNION
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (B) M12 2WAY
1-09654-059-2
01
1
1511-
●
202
ADAPTER
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (B) M12 & RC1/4 STRAIGHT
1-09660-885-0
01
1
1511-
●
202
ADAPTER
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (A) DIN6 & M12 STRAIGHT
1-09661-379-0
01
1
1511-
●
251
PIPE; AIR,UNION TO MAG VLV
L=908 SERVICED BY L=1000
1-47428-814-0
01
1
1511-
●
●
295
CONNECTOR; NYLON TUBE
(A) M12 ELBOW
0-92125-206-0
01
1
1511-
●
●
295
CONNECTOR; NYLON TUBE
(B) DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
1511-
●
●
296
TUBE; NYLON
SERVICED BY L=4000 OD=6
1-87411-002-0
AR
1
1511-
●
●
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1511-
●
●
315
BOLT; CONNECTOR
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X30 FLANGE
0-28651-030-0
02
1
1511-
●
●
367
TUBE; CORRUGATE
SERVICED BY L=4000 ID=7
1-87411-017-0
AR
1
1511-
●
●
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
1511-
●
●
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87411-025-0
AR
1
1511-
●
●
377
BOLT; BRKT FIX
(A) M8X25 FLANGE
0-28650-825-0
04
1
1511-
●
●
377
BOLT; BRKT FIX
(B) M10X30 FLANGE
0-28651-030-0
03
1
1511-
●
●
381
BRACKET
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
8-98128-396-0
01
1
1511-
●
381
BRACKET
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
8-98119-700-0
01
1
1511-
●
428
NUT; BRKT
M8 FLANGE
0-91180-108-0
04
1
1511-
●
●
434
CLIP
(C) ID=7 L=20
0-95234-635-0
01
1
1511-
●
●
434
CLIP
(A) L=350
1-09707-183-0
14
1
1511-
●
●
434
CLIP
(B) ID=15 H=24 L=20
1-09700-606-0
02
1
1511-
●
●
435
BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0
01
1
1511-
●
●
435
BOLT; CLIP
(A) M8X25 FLANGE
0-28650-825-0
02
1
1511-
●
●
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1511-
●
●
450
BRACKET; CLIP
(C)
1-47477-694-0
01
1
1511-
●
●
450
BRACKET; CLIP
(B)
8-98070-479-0
01
1
1511-
●
●
450
BRACKET; CLIP
(A)
8-98077-895-1
01
1
1511-
●
●
450
BRACKET; CLIP
(D)
8-98117-686-0
03
1
1511-
●
●
450
BRACKET; CLIP
(E)
8-98157-748-0
01
1
1511-
●
●
467
CLIP; NYLON TUBE
(A) L=350
1-09707-183-0
02
1
1511-
●
467
CLIP; NYLON TUBE
WHEEL BASE 4300MM(43W),WHEEL BASE 5500MM(55W), WHEEL BASE 6500MM(65W) (A) L=350
1-09707-183-0
02
1
1511-
●
467
CLIP; NYLON TUBE
(B) ID=10 & 15
1-09709-279-1
01
1
1511-
●
●
467
CLIP; NYLON TUBE
WHEEL BASE 3700MM(37W) (A) L=350
1-09707-183-0
03
1
1511-
●
466
460
466
400
400
116
116
116
116
53
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
53
PIPE; AIR,AIR TANK TO VALVE
THROTTLE CONTROL SYSTEM(6XH)
8-98213-331-0
01
1
1511-
●
●
53
PIPE; AIR,AIR TANK TO VALVE
EXC. THROTTLE CONTROL SYSTEM(6XH)
8-98276-838-0
01
1
1511-
●
●
116
PIPE; AIR,PROTECTION VLV
(B) L=382
8-98077-880-0
01
1
1511-
●
●
116
PIPE; AIR,PROTECTION VLV
(D) L=1072 SERVICED BY L=1100
1-47428-815-0
01
1
1511-
●
●
116
PIPE; AIR,PROTECTION VLV
THROTTLE CONTROL SYSTEM(6XH) (A) L=480
8-98213-332-0
01
1
1511-
●
●
116
PIPE; AIR,PROTECTION VLV
EXC. THROTTLE CONTROL SYSTEM(6XH) (C)
8-98276-839-0
01
1
1511-
●
●
400
PIPE; AIR,HSA VLV
THROTTLE CONTROL SYSTEM(6XH) (A) L=467
8-98066-848-0
01
1
1511-
●
●
400
PIPE; AIR,HSA VLV
H.S.A SYSTEM<6EP> EXC. THROTTLE CONTROL SYSTEM(6XH) (B) L=585 SERVICED BY L=600
1-47428-809-0
01
1
1511-
●
●
460
PIPE; AIR,PROTECTION VALVE
THROTTLE CONTROL SYSTEM(6XH) L=1036
8-98225-793-0
01
1
1511-
●
●
466
PIPE; AIR,ASR
THROTTLE CONTROL SYSTEM(6XH) (A) L=492
8-98077-879-0
01
1
1511-
●
●
466
PIPE; AIR,ASR
THROTTLE CONTROL SYSTEM(6XH) (B) L=682 SERVICED BY L=700
1-47428-870-0
01
1
1511-
●
●
120
374
374
273
120
435
434
21
434
34
6
7
1
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
1
HOSE; FLEX,AIR TANK
1-09363-958-0
01
1
1511-
●
●
6
BRACKET; FLEX HOSE,AIR TANK
8-98079-987-1
01
1
1511-
●
●
7
BOLT; BRKT,FLEX HOSE,AIR TANK
M8X30 FLANGE
0-28650-830-0
02
1
1511-
●
●
21
PIPE; AIR,UNION TO AIR DRYER
L=1816
8-98083-100-0
01
1
1511-
●
●
34
PIPE; AIR
L=676 SERVICED BY L=700
1-49115-481-0
01
1
1511-
●
●
120
CONNECTOR; AIR PIPE
(A) M16 & PT3/8 STRAIGHT
1-09656-643-1
01
1
1511-
●
●
120
CONNECTOR; AIR PIPE
(B) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1511-
●
●
273
GROMMET
ID=28 OD=35 T=17
9-09956-256-2
02
1
1511-
●
●
374
CONNECTOR
R1/4 & M16 TEST CONNECTOR
1-47459-013-1
02
1
1511-
●
●
434
CLIP
(C) ID=7 L=20
0-95234-635-0
01
1
1511-
●
●
434
CLIP
(A) L=350
1-09707-183-0
14
1
1511-
●
●
434
CLIP
(B) ID=15 H=24 L=20
1-09700-606-0
02
1
1511-
●
●
435
BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0
01
1
1511-
●
●
435
BOLT; CLIP
(A) M8X25 FLANGE
0-28650-825-0
02
1
1511-
●
●
Seçili parçaları sepete ekle
İpucu: çizimdeki balona veya tablodaki
Balon
sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
