Isuzu WW
▶
TRUCKS
▶
CYJ
▶
11730 - CYJ NEW ZEALAND SPACECAB
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-46 - DEF TANK AND PIPING
▶
1-46 — DEF TANK AND PIPING
(#168137) — 98 parça
◀

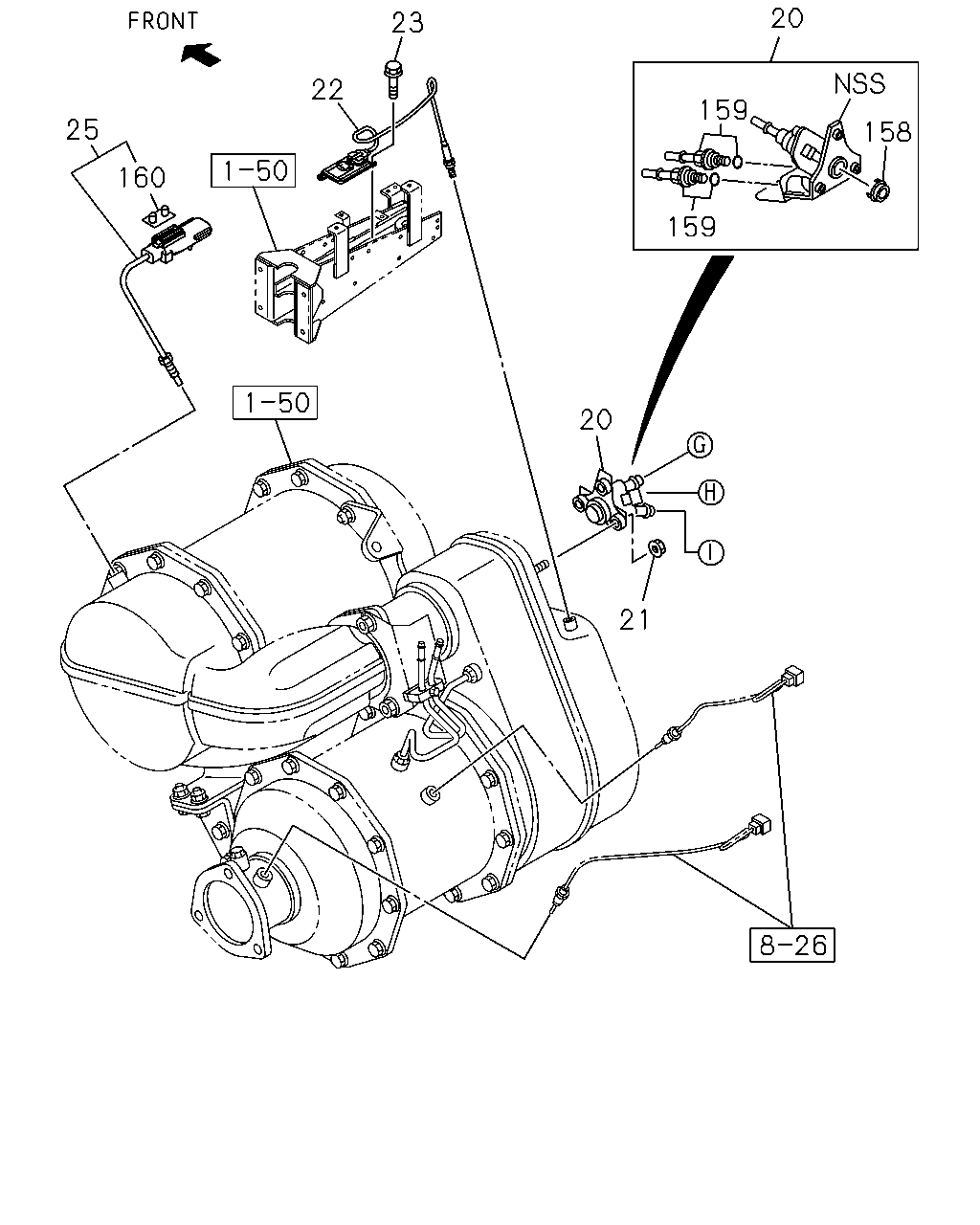

[146A] SENSOR (8 parça)

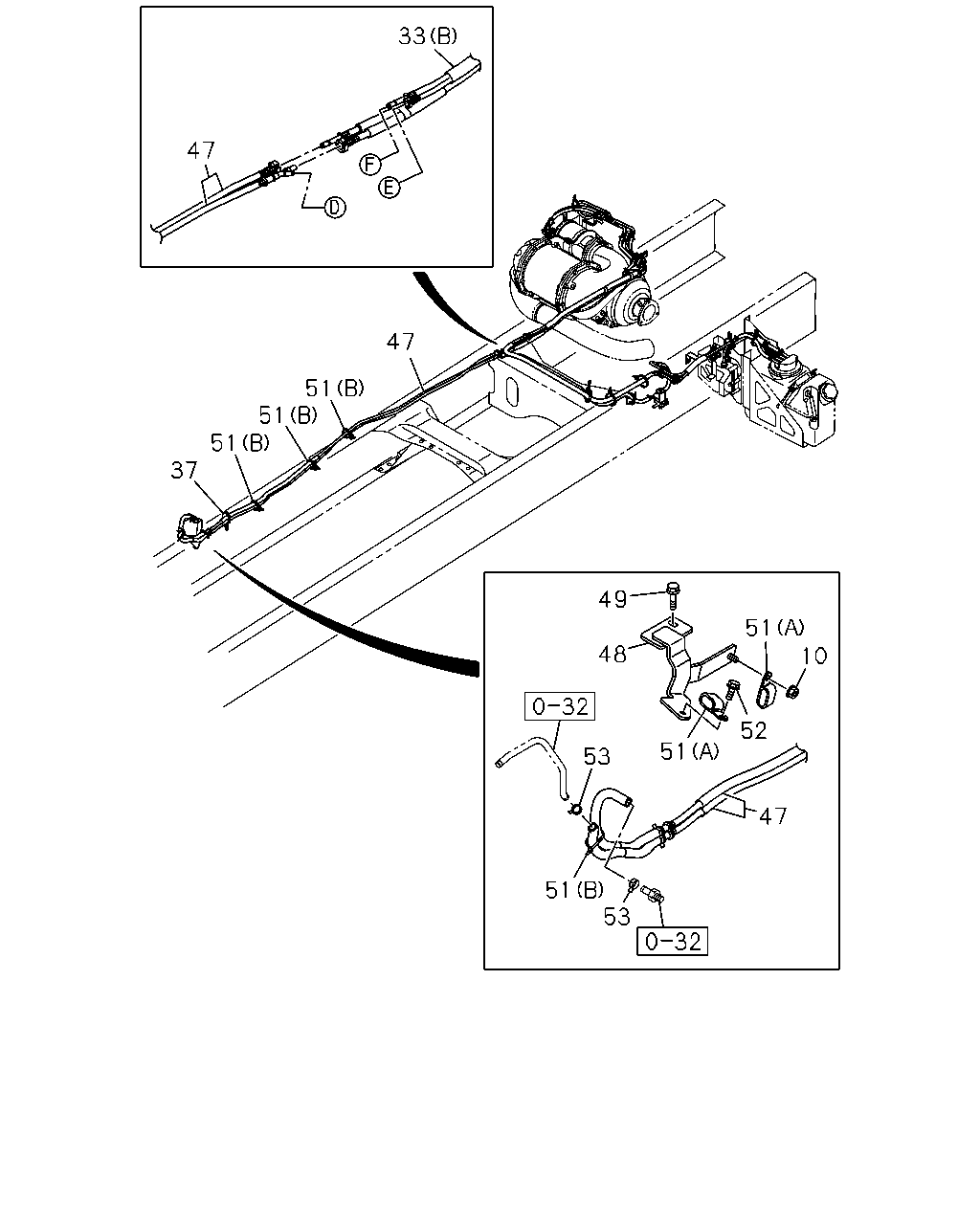

[146A] PIPING; FRAME SIDE (12 parça)

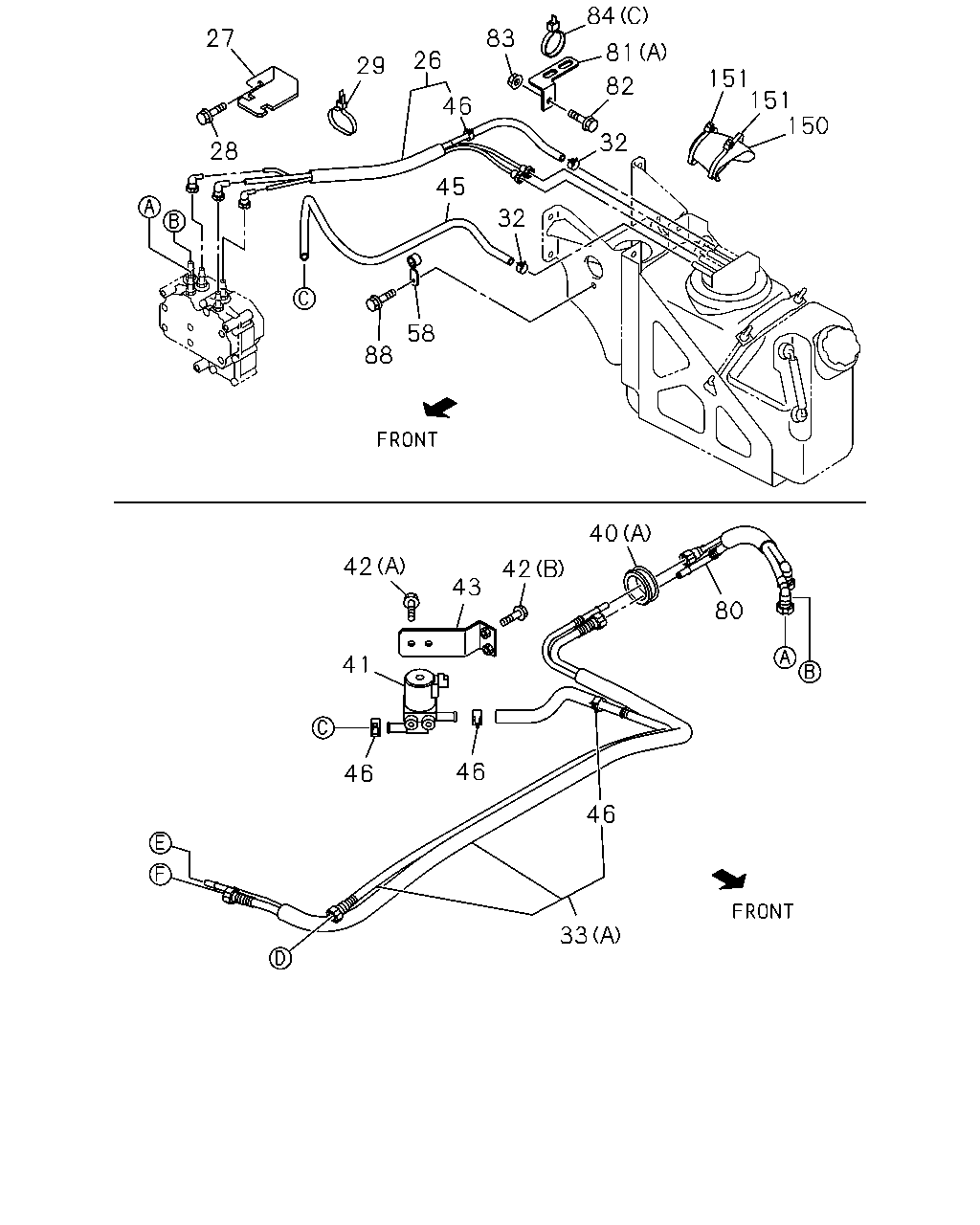

[146A] PIPING; TANK SIDE (29 parça)

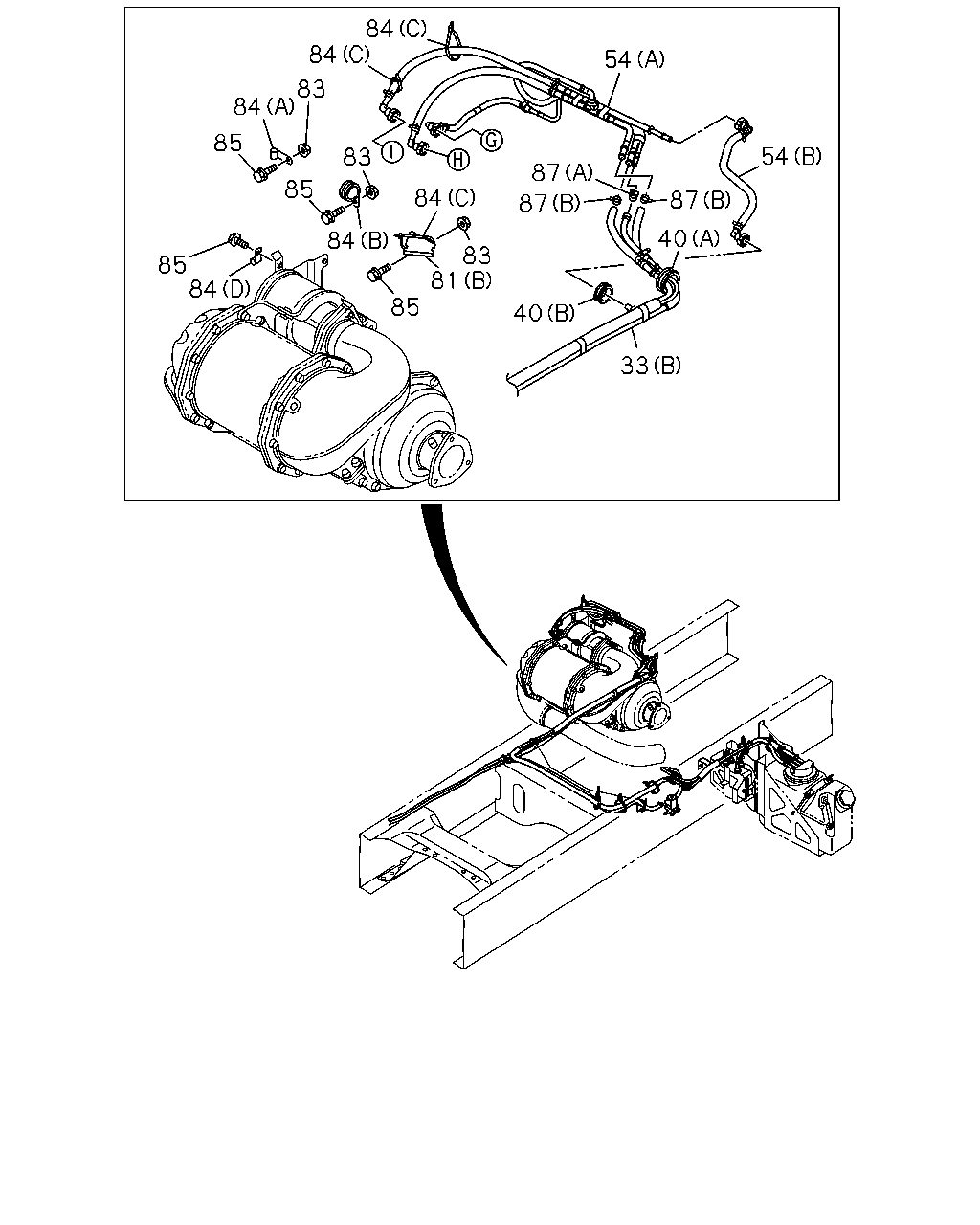

[146A] PIPING; DPD SIDE (16 parça)

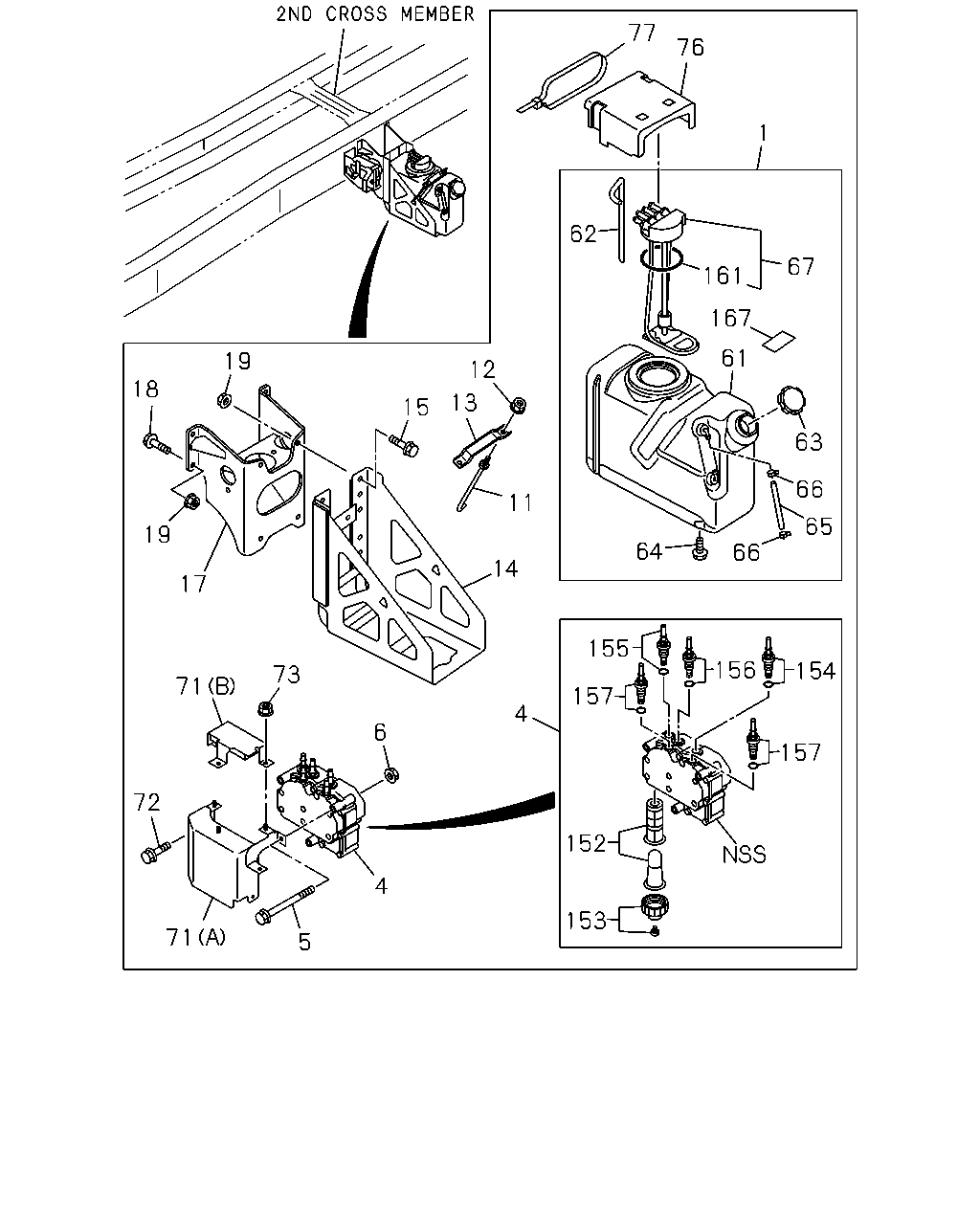

[146A] UREA LIQUID TANK AND PUMP (33 parça)
▶
23
22
25
160
20
21
20
159
159
158
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
20
INJECTOR ASM; DEF DCM
8-98231-898-2
01
1
1508-
21
NUT; INJECTOR ASM,DEF DCM
M6 FLANGE
0-91180-106-0
03
1
1508-
22
SENSOR; DEF DCM EXH NOX
8-98302-393-0
01
1
1508-
23
BOLT; SENSOR,DEF DCM EXH NOX
8-98155-181-0
02
1
1508-
25
SENSOR; DEF DCM EXH TEMP
8-98086-329-0
01
1
1508-
158
GASKET; INJECTOR ASM,DEF DCM
8-98086-333-0
01
1
1508-
159
CONNECTOR KIT; COOLANT,INJECTOR ASM DE
8-98169-416-1
02
1
1508-
160
CLIP; HARNESS,SENSOR DEF DCM EXH TEMP
8-98170-331-0
01
1
1508-
33
47
47
51
51
51
37
49
48
51
10
52
47
51
53
51
53
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
10
NUT; DEF DCM MDL COOL DLVY HOSE CLIP
M8 FLANGE
0-91180-108-0
01
1
1508-
33
HOSE ASM; DEF DCM
(A)
8-97638-350-0
01
1
1508-
33
HOSE ASM; DEF DCM
(B)
8-97642-550-0
01
1
1508-
37
CLIP; DEF DCM HOSE
L=350
1-09707-183-0
01
1
1508-
47
HOSE; DEF DCM COOL DLVY
8-97638-328-0
01
1
1508-
48
BRACKET; DEF DCM MDL COOL DLVY HOSE CL
8-97638-958-1
01
1
1508-
49
BOLT; DEF DCM MDL COOL DLVY HOSE CLIP
M8X25 FLANGE
0-28050-825-0
01
1
1508-
51
CLIP; DEF DCM MDL COOL DLVY HOSE
(B) L=350
1-09707-183-0
03
1
1508-
51
CLIP; DEF DCM MDL COOL DLVY HOSE
(B) L=202
1-09707-194-0
01
1
1508-
51
CLIP; DEF DCM MDL COOL DLVY HOSE
(A) ID=19.5X2 L=24.5
9-09917-356-0
02
1
1508-
52
BOLT; DEF DCM MDL COOL DLVY HOSE CLIP
M8X20 FLANGE
0-28650-820-0
01
1
1508-
53
CLAMP; DEF DCM MDL COOL DLVY HOSE
ID=18.9
8-94478-875-0
02
1
1508-
27
28
29
26
46
83
84
81
82
151
151
150
32
32
45
58
88
40
80
46
33
46
46
41
42
43
42
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
26
HOSE ASM; DEF SPLY
8-97638-348-0
01
1
1508-
27
BRACKET; DEF SPLY HOSE CLIP
8-97638-146-0
01
1
1508-
28
BOLT; DEF SPLY HOSE CLIP BRKT
M8X25 FLANGE
0-28050-825-0
01
1
1508-
29
CLIP; DEF SPLY HOSE
L=350
1-09707-183-0
03
1
1508-
32
CLAMP; DEF SPLY HOSE
ID=16
8-97329-628-0
02
1
1508-
33
HOSE ASM; DEF DCM
(A)
8-97638-350-0
01
1
1508-
33
HOSE ASM; DEF DCM
(B)
8-97642-550-0
01
1
1508-
40
GROMMET
(A) ID=39 OD=45 T=19
1-09332-077-0
02
1
1508-
40
GROMMET
(B) ID=28 OD=35 T=17
9-09956-256-2
01
1
1508-
41
VALVE ASM; DEF TANK HTR DLVY
8-97628-956-1
01
1
1508-
42
BOLT; DEF RSVR HTR DLVY VLV
(A) M8X16 FLANGE
0-28050-816-0
02
1
1508-
42
BOLT; DEF RSVR HTR DLVY VLV
(B) M8X30 FLANGE
0-28650-830-0
02
1
1508-
43
BRACKET; DEF RSVR HTR DLVY VLV
8-97631-883-0
01
1
1508-
45
HOSE ASM; DEF TANK HTR DLVY
8-97638-134-0
01
1
1508-
46
CLAMP; DEF TANK HTR DLVY
ID=16
8-97329-628-0
04
1
1508-
58
CLIP; DEF RSVR HTR DLVY HOSE
ID=18 L=50
1-09700-302-1
01
1
1508-
80
HOSE ASM;DEF TANK,HTR RTN
8-97634-900-0
01
1
1508-
81
BRACKET;DEF DCM MDL COOL RTN HOSE
(A)
8-97636-092-0
01
1
1508-
81
BRACKET;DEF DCM MDL COOL RTN HOSE
(B)
8-97636-271-1
01
1
1508-
82
BOLT/SCREW;DEF DCM MDL COOL RTN HOSE B
M8X20 FLANGE
0-28650-820-0
01
1
1508-
82
BOLT/SCREW;DEF DCM MDL COOL RTN HOSE B
M8X30 FLANGE
0-28650-830-0
01
1
1508-
83
NUT;DEF DCM MDL COOL RTN HOSE BRKT
M8 FLANGE
0-91180-108-0
04
1
1508-
84
CLIP; DEF DCM MDL COOL RTN HOSE
(A) ID=9 L=40
0-95234-875-0
01
1
1508-
84
CLIP; DEF DCM MDL COOL RTN HOSE
(D) ID=14
1-09700-057-1
01
1
1508-
84
CLIP; DEF DCM MDL COOL RTN HOSE
(C) L=251
8-97619-917-0
05
1
1508-
84
CLIP; DEF DCM MDL COOL RTN HOSE
(B) ID=39 L=33
8-98009-359-0
01
1
1508-
88
BOLT; CLIP,DEF RSVR HTR DLVY HOSE
M8X20 FLANGE
0-28650-820-0
01
1
1508-
150
COVER; HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
01
1
1508-
151
CLIP; COVER
L=350
1-09707-183-0
02
1
1508-
84
84
83
84
85
85
84
85
84
83
84
81
85
83
54
87
87
40
33
40
87
54
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
33
HOSE ASM; DEF DCM
(A)
8-97638-350-0
01
1
1508-
33
HOSE ASM; DEF DCM
(B)
8-97642-550-0
01
1
1508-
40
GROMMET
(A) ID=39 OD=45 T=19
1-09332-077-0
02
1
1508-
40
GROMMET
(B) ID=28 OD=35 T=17
9-09956-256-2
01
1
1508-
54
HOSE; DEF DCM COOL RTN
(B)
8-97638-352-0
01
1
1508-
54
HOSE; DEF DCM COOL RTN
(A)
8-97639-920-0
01
1
1508-
81
BRACKET;DEF DCM MDL COOL RTN HOSE
(A)
8-97636-092-0
01
1
1508-
81
BRACKET;DEF DCM MDL COOL RTN HOSE
(B)
8-97636-271-1
01
1
1508-
83
NUT;DEF DCM MDL COOL RTN HOSE BRKT
M8 FLANGE
0-91180-108-0
04
1
1508-
84
CLIP; DEF DCM MDL COOL RTN HOSE
(A) ID=9 L=40
0-95234-875-0
01
1
1508-
84
CLIP; DEF DCM MDL COOL RTN HOSE
(D) ID=14
1-09700-057-1
01
1
1508-
84
CLIP; DEF DCM MDL COOL RTN HOSE
(C) L=251
8-97619-917-0
05
1
1508-
84
CLIP; DEF DCM MDL COOL RTN HOSE
(B) ID=39 L=33
8-98009-359-0
01
1
1508-
85
BOLT/SCREW;DEF DCM MDL COOL RTN HOSE C
M8X20 FLANGE
0-28650-820-0
03
1
1508-
87
CLAMP;DEF DCM MDL COOL RTN HOSE
(A) ID=16
8-97329-628-0
02
1
1508-
87
CLAMP;DEF DCM MDL COOL RTN HOSE
(B) ID=8-14
8-98173-785-1
02
1
1508-
77
76
1
67
161
167
61
63
66
65
66
64
62
155
156
154
157
153
152
157
4
5
71
72
71
73
6
4
14
11
13
12
15
17
19
18
19
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; DEF
8-98307-408-0
01
1
1508-
4
PUMP ASM; DEF,DCM SPLY
8-98268-812-0
01
1
1508-
5
BOLT; PUMP ASM,DEF DCM SPLY
M8X100 FLANGE
0-28050-800-0
03
1
1508-
6
NUT; DEF DCM SPLY
M8 FLANGE
0-91180-108-0
01
1
1508-
11
BOLT; DEF TANK
8-98157-936-0
02
1
1508-
12
NUT; DEF TANK
M10 FLANGE
0-91180-110-0
02
1
1508-
13
RETAINER; DEF TANK
8-98156-747-0
01
1
1508-
14
BRACKET ASM; DEF TANK
8-98101-914-0
01
1
1508-
15
BOLT; BRKT,DEF TANK
M10X40 FLANGE
0-28651-040-0
04
1
1508-
17
BRACKET; DEF TANK
8-98125-651-2
01
1
1508-
18
BOLT; BRKT,DEF TANK
M12X35 FLANGE
0-28651-235-0
05
1
1508-
19
NUT; BRKT,DEF TANK
M12 FLANGE
0-91180-212-0
05
1
1508-
61
BODY ASM; DEF TANK
8-98120-260-1
01
1
1508-
62
HOSE; VENT,DEF TANK
8-98120-261-0
01
1
1508-
63
CAP ASM; FILLER,DEF TANK
8-98147-580-1
01
1
1508-
64
PLUG; DRAIN,DEF TANK
8-98120-263-0
01
1
1508-
65
HOSE; WATER LEVEL
8-98120-264-1
01
1
1508-
66
CLAMP; WATER LEVEL HOSE
8-98120-265-1
02
1
1508-
67
SENSOR ASM; DEF TANK
8-98305-282-0
01
1
1508-
71
COVER; DEF DCM SPLY
(A)
8-98151-609-1
01
1
1508-
71
COVER; DEF DCM SPLY
(B)
8-98156-332-1
01
1
1508-
72
BOLT; COVER,DEF DCM SPLY
M8X25 FLANGE
0-28050-825-0
02
1
1508-
73
NUT; COVER,DEF DCM SPLY
M8 FLANGE
0-91180-108-0
03
1
1508-
76
COVER; DEF TANK CAP
8-98156-298-1
01
1
1508-
77
CLIP; DEF TANK CAP CVR
L=350
1-09707-183-0
01
1
1508-
152
FILTER KIT; PUMP ASM,DEF DCM SPLY
8-98169-403-0
01
1
1508-
153
COVER KIT; PUMP ASM,DEF DCM SPLY
8-98169-408-0
01
1
1508-
154
CONNECTOR KIT; INLET PUMP,DEF
8-98169-409-0
01
1
1508-
155
CONNECTOR KIT; OUTLET PUMP,DEF
8-98169-411-0
01
1
1508-
156
CONNECTOR KIT; RETURN PUMP,DEF
8-98268-813-0
01
1
1508-
157
CONNECTOR KIT; COOLANT PUMP,DEF
8-98169-414-1
02
1
1508-
161
GASKET; SENSOR ASM,DEF TANK
8-98170-383-0
01
1
1508-
167
PLATE; CAUTION,DEF
8-98185-335-0
01
1
1508-
