Isuzu WW
▶
TRUCKS
▶
CYJ
▶
11730 - CYJ NEW ZEALAND SPACECAB
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#168135) — 26 parça
◀

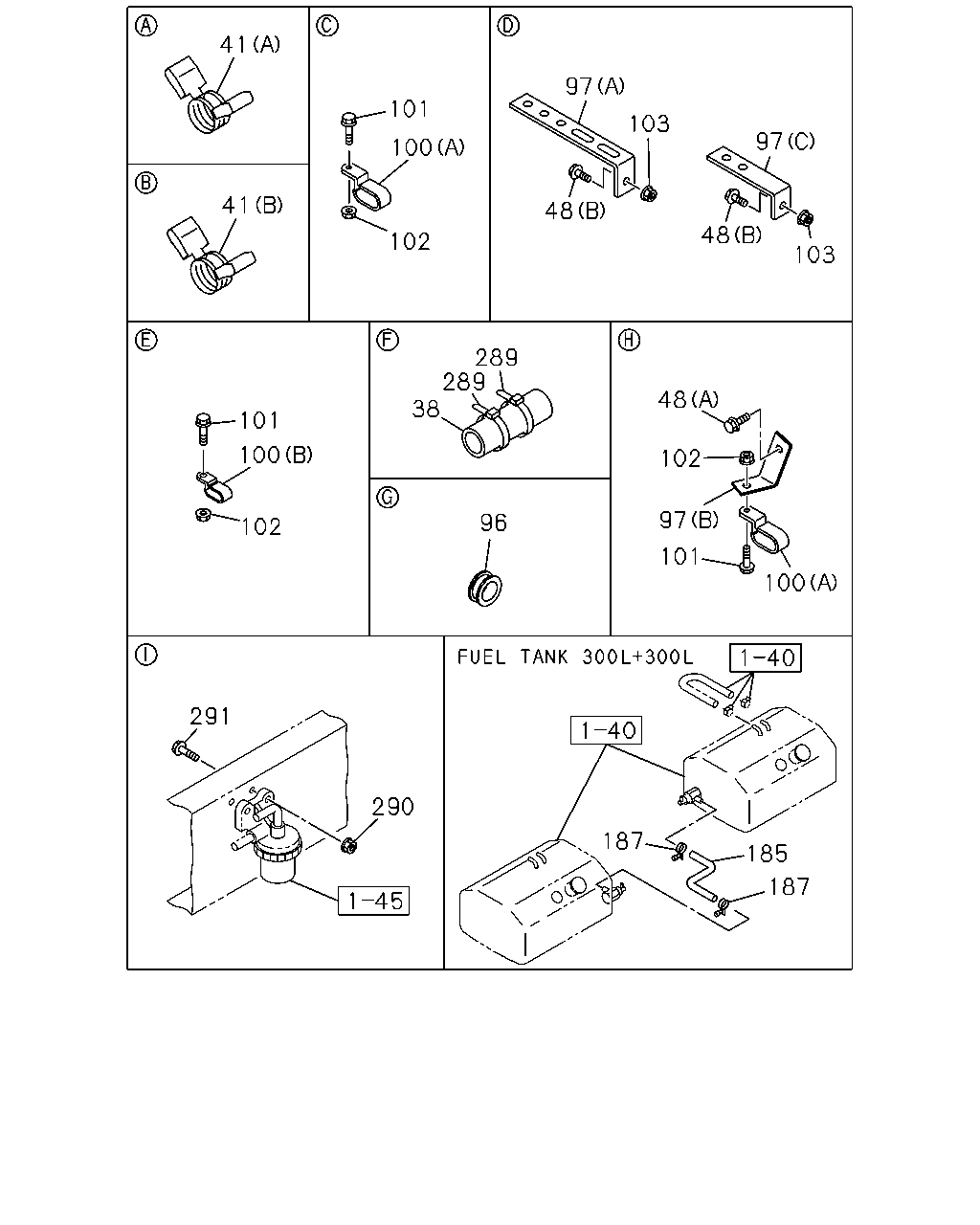

[141A] NO.2 (21 parça)

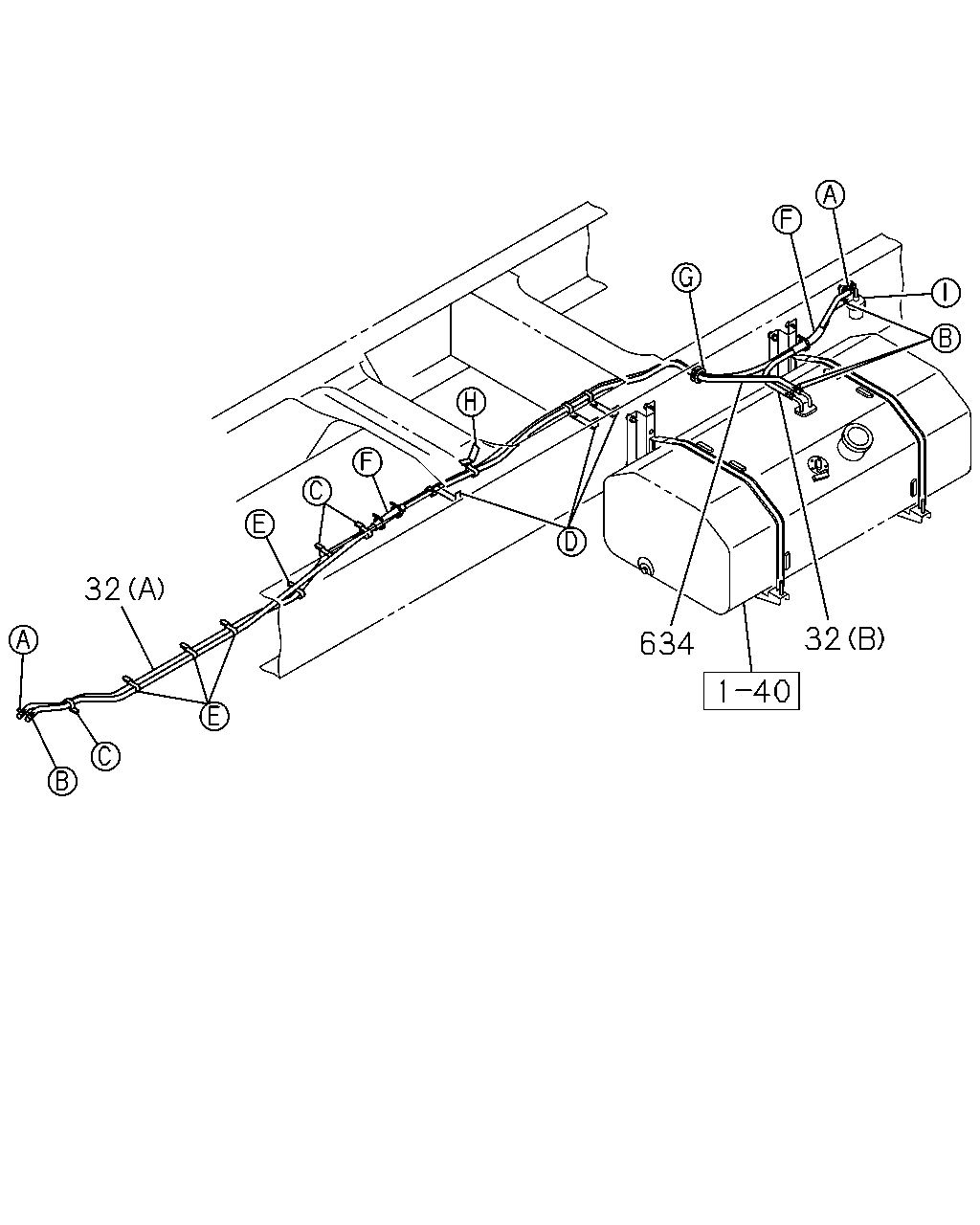

[141A] NO.1 (5 parça)
▶
41
41
101
102
100
97
48
103
97
48
103
101
102
100
289
289
38
96
48
102
97
101
100
291
290
187
185
187
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
03
1
1508-
38
SLEEVE; RUBBER,RUBBER HOSE
L=250 SERVICED BY L=1300
1-09360-677-1
01
1
1508-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=14
1-09704-102-0
04
1
1508-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=19
8-94238-569-0
02
1
1508-
48
BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0
01
1
1508-
48
BOLT; BRKT
(B) M8X30 FLANGE
0-28650-830-0
03
1
1508-
96
GROMMET; PIPE,FUEL TANK
ID=39 OD=45 T=19
1-09332-077-0
01
1
1508-
97
BRACKET; CLIP
(A) L=160 H=30
1-47479-759-0
01
1
1508-
97
BRACKET; CLIP
(B)
1-82698-511-0
01
1
1508-
97
BRACKET; CLIP
(C)
1-82698-588-0
02
1
1508-
100
CLIP; FUEL PIPE
(A) ID=19X32 H=17.5 L=22.5
1-09701-315-0
08
1
1508-
100
CLIP; FUEL PIPE
(B) ID=19X32 H=17.5 L=50.5
1-09701-320-0
04
1
1508-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28050-825-0
02
1
1508-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
09
1
1508-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
12
1
1508-
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
03
1
1508-
185
PIPE; FUEL TANK TO TANK
FUEL TANK 300L+300L<SHQ> L=210 SERVICED BY L=3000
0-01260-300-0
01
1
1508-
187
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 300L+300L<SHQ> ID=14
1-09704-102-0
02
1
1508-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
08
1
1508-
290
NUT; FILTER TO BRKT
M8 FLANGE
0-91180-108-0
02
1
1508-
291
BOLT; FILER TO BRKT
M8X30 FLANGE
0-28650-830-0
02
1
1508-
32
634
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(B) L=4100
0-01262-410-0
01
1
1508-
32
PIPE; DELIVERY,FUEL TANK
FUEL TANK 200L STEEL<EEG>,FUEL TANK 200L AL<EEH> (A) L=640 SERVICED BY L=3000
0-01260-300-0
01
1
1508-
32
PIPE; DELIVERY,FUEL TANK
FUEL TANK 300L AL<EBF>,FUEL TANK 300L STEEL<EEK>, FUEL TANK 300L+300L<SHQ> (A) L=760 SERVICED BY L=3000
0-01260-300-0
01
1
1508-
634
HOSE; RUBBER RETURN
FUEL TANK 200L STEEL<EEG>,FUEL TANK 200L AL<EEH> L=3750 SERVICED BY L=8000
0-01260-800-0
01
1
1508-
634
HOSE; RUBBER RETURN
FUEL TANK 300L AL<EBF>,FUEL TANK 300L STEEL<EEK>, FUEL TANK 300L+300L<SHQ> L=3700 SERVICED BY L=8000
0-01260-800-0
01
1
1508-
