Isuzu WW
▶
TRUCKS
▶
CYJ
▶
11730 - CYJ NEW ZEALAND SPACECAB
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶
0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#168115) — 44 parça
◀

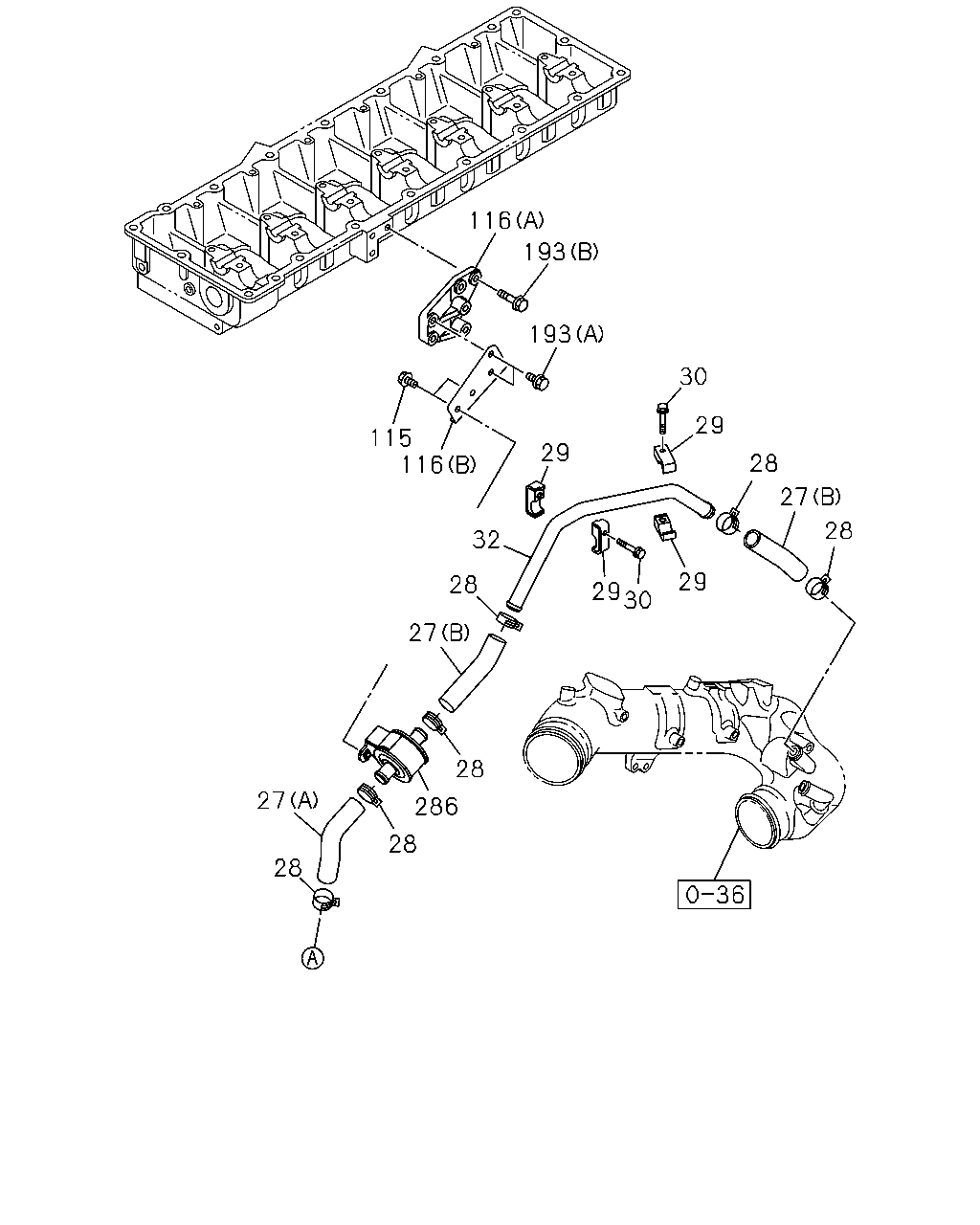

[038A] PIPING; AIR COMPRESSOR (12 parça)
[038A] FIXING; AIR COMPRESSOR (32 parça)
▶
28
286
28
27
28
27
32
28
29
30
28
27
28
29
30
29
29
116
115
193
193
116
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
27
HOSE; AIR CMPR,SUCTION
(A)
8-97613-972-1
01
1
1508-
27
HOSE; AIR CMPR,SUCTION
(B)
8-98152-600-0
02
1
1508-
28
CLIP; HOSE,AIR CMPR
ID=31.2
8-97237-146-0
06
1
1508-
29
CLIP; AIR PIPE
ID=24.5 L=22
8-97603-362-1
04
1
1508-
30
BOLT; PIPE CLIP
M8X50 FLANGE
0-28050-850-0
02
1
1508-
32
PIPE; AIR,AIR CMPR
8-98121-717-0
01
1
1508-
115
BOLT; AIR PIPE
M8X20 FLANGE
0-28050-820-0
02
1
1508-
116
BRACKET; AIR PIPE
(A)
8-97605-948-0
01
1
1508-
116
BRACKET; AIR PIPE
(B)
8-98126-442-0
01
1
1508-
193
BOLT; BRKT
(A) M8X20 FLANGE
0-28050-820-0
02
1
1508-
193
BOLT; BRKT
(B) M10X35 FLANGE
0-28751-035-0
03
1
1508-
286
CHAMBER; AIR
8-97618-385-0
01
1
1508-

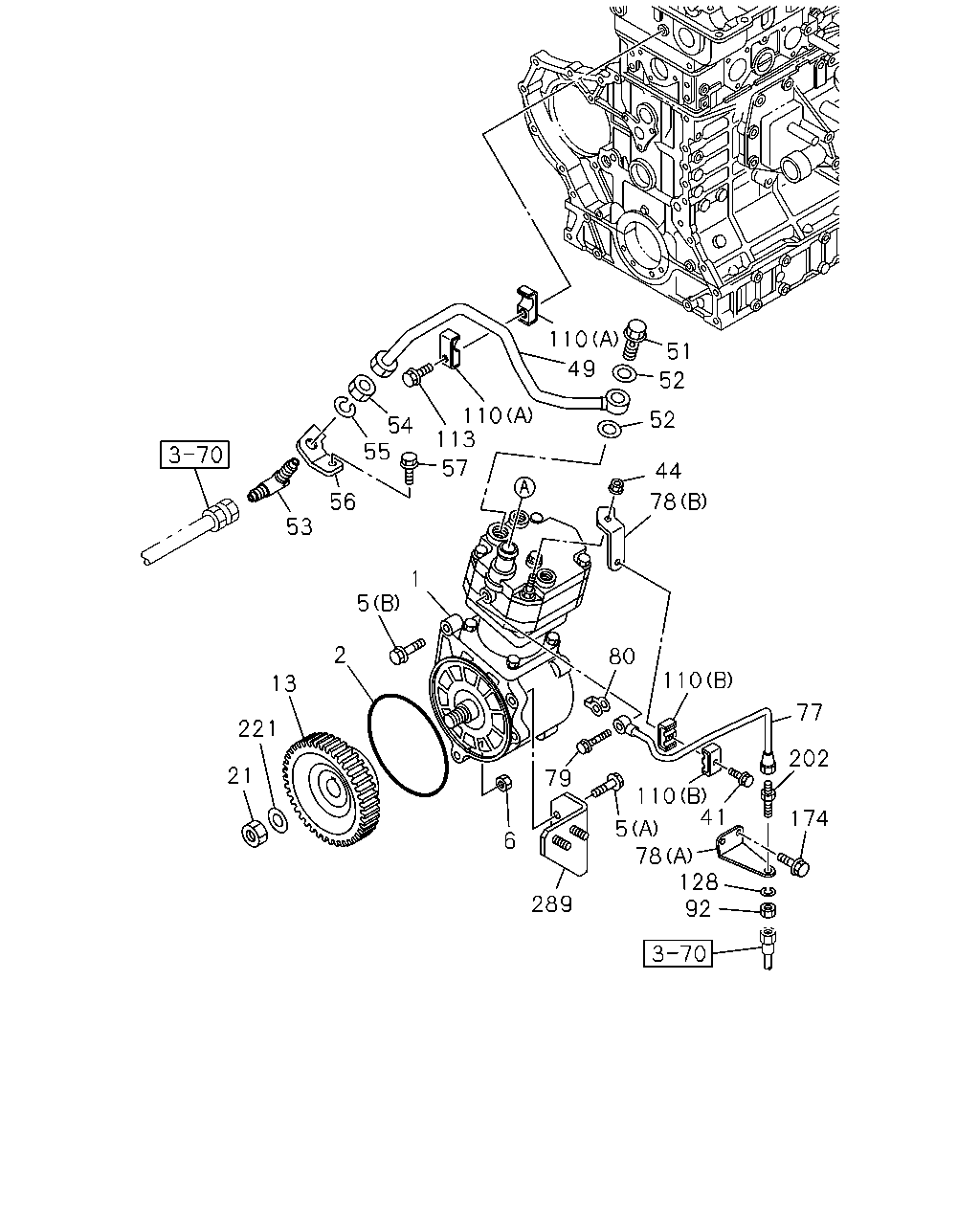

202
77
174
41
128
92
78
5
110
110
289
79
6
1
5
2
13
221
21
80
78
44
52
52
51
110
110
49
113
57
54
55
56
53
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98271-053-1
01
1
1508-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=159.6
1-09623-449-0
01
1
1508-
5
BOLT; AIR CMPR FIX
(B) M12X140 FLANGE
0-28156-214-0
01
1
1508-
5
BOLT; AIR CMPR FIX
MJT7U M/T(Y4X) (A) M12X50 FLANGE
0-28151-250-0
02
1
1508-
5
BOLT; AIR CMPR FIX
MJX12P M/T SMOOTHER-G(Y4S) (A) M12X40 FLANGE
0-28151-240-0
02
1
1508-
6
NUT; AIR CMPR
M12 FLANGE
0-91180-112-0
01
1
1508-
13
GEAR; AIR CMPR DRIVE
Z=46
8-97603-053-2
01
1
1508-
21
NUT; PUMP GEAR
M24
0-91110-524-0
01
1
1508-
41
BOLT; CLIP
M6X30 FLANGE
0-28050-630-0
01
1
1508-
44
NUT
M10 FLANGE
0-91180-110-0
01
1
1508-
49
PIPE; AIR,CHARGE
8-98216-696-0
01
1
1508-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-2
01
1
1508-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
1508-
53
UNION; CHARGE PIPE
M22 & M26 ELBOW
8-98008-887-2
01
1
1508-
54
NUT; PIPE UNION
M26
8-98049-390-0
01
1
1508-
55
WASHER; LK,PIPE UNION
ID=27.5
0-91510-527-0
01
1
1508-
56
BRACKET; AIR PIPE FIX
8-97603-937-2
01
1
1508-
57
BOLT; BRKT,AIR PIPE
M10X20 FLANGE
0-28151-020-0
01
1
1508-
77
PIPE; AIR,GOV
8-98145-567-0
01
1
1508-
78
BRACKET; PIPE,AIR GOV
(A)
8-97605-218-1
01
1
1508-
78
BRACKET; PIPE,AIR GOV
(B)
8-97613-275-1
01
1
1508-
79
BOLT; EYE,AIR PIPE TO CMPR
M10X25
9-09906-173-1
01
1
1508-
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=10.6
8-98231-393-0
01
1
1508-
92
NUT; UNION
M12
9-09840-280-0
01
1
1508-
110
CLIP; AIR PIPE
(A) ID=17 L=17
1-09701-284-0
02
1
1508-
110
CLIP; AIR PIPE
(B) ID=11 & 11 L=19
8-98148-996-2
02
1
1508-
113
BOLT; CLIP,AIR PIPE
M8X40 FLANGE
0-28050-840-0
01
1
1508-
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
01
1
1508-
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
02
1
1508-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
01
1
1508-
221
WASHER; PL,GEAR
ID=24
9-09164-624-0
01
1
1508-
289
BRACKET; CABLE
MJT7U M/T(Y4X)
8-98121-144-0
01
1
1508-
