3-78 — FIXING PARTS; AIR PIPING (#16469) — 118 parça

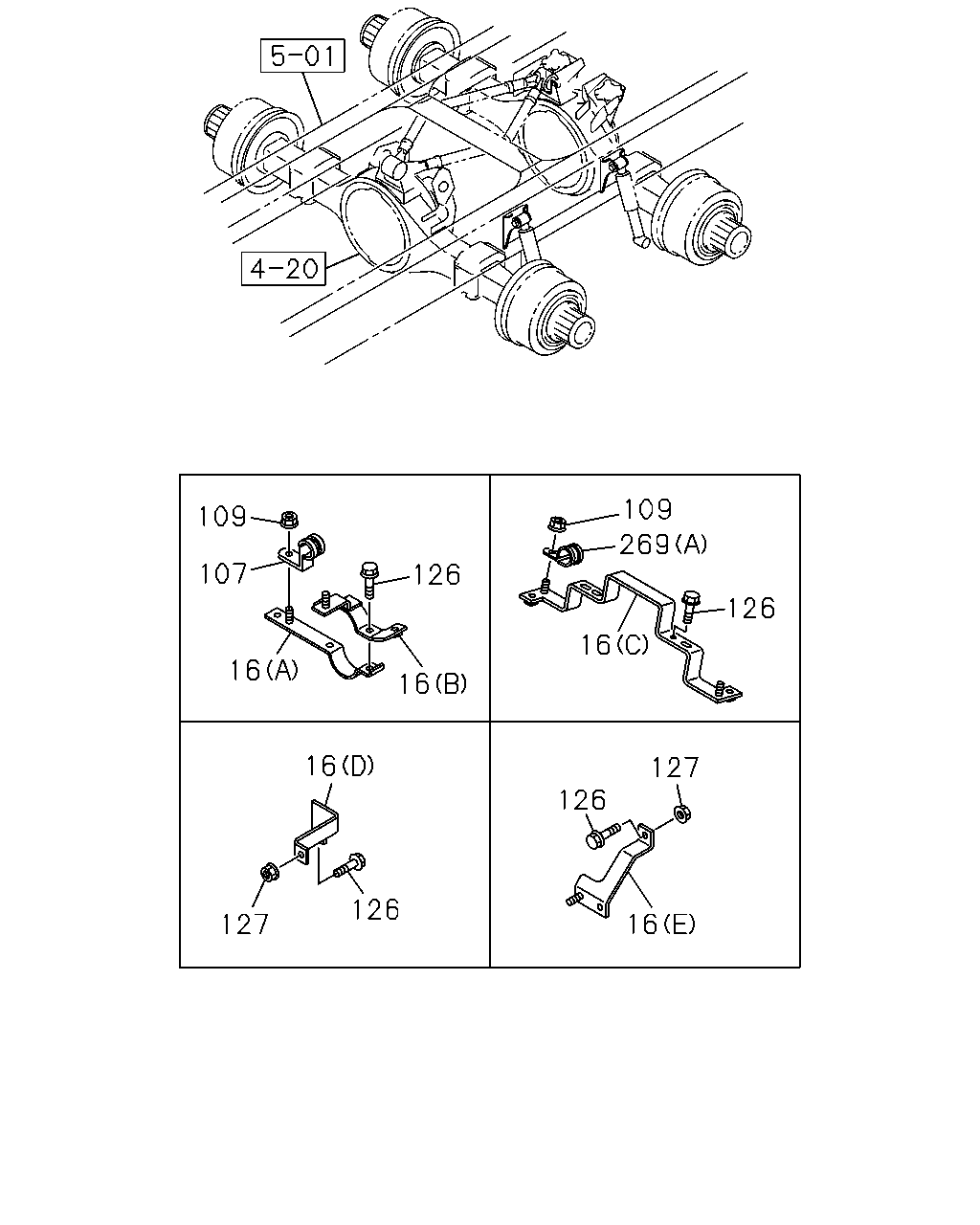

109 107 126 16 16 16 126 269 109 126 127 16 126 127 16

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
16	BRACKET; PIPE CLIP (A) THA	1-47479-856-0	02	1	1110-
16	BRACKET; PIPE CLIP (B) THA	1-47479-857-0	02	1	1110-
16	BRACKET; PIPE CLIP (C)	1-47479-898-0	02	1	1110-
16	BRACKET; PIPE CLIP (D)	8-98086-226-0	01	1	1110-
16	BRACKET; PIPE CLIP (E)	8-98110-074-0	01	1	1110-
107	CLIP; NYLON TUBE ID=35 H=45 L=33	1-09700-947-0	02	1	1110-
109	NUT; TUBE CLIP M8 FLANGE THA	0-91180-108-0	03	1	1110-
126	BOLT; CLIP BRKT M8X12 FLANGE THA	0-28050-812-0	04	1	1110-
126	BOLT; CLIP BRKT M8X25 FLANGE THA	0-28650-825-0	04	1	1110-
126	BOLT; CLIP BRKT M8X35 FLANGE THA	0-28650-835-0	02	1	1110-
127	NUT; CLIP BRKT M8 FLANGE THA	0-91180-108-0	02	1	1110-
269	CLIP; BAND,NYLON TUBE (A) ID=35 L=33	1-09700-945-0	05	1	1110-
269	CLIP; BAND,NYLON TUBE (B) ID=23 L=27	1-09700-946-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (C) ID=35 H=45 L=33	1-09700-947-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (C) ID=21 L=30 H=40	1-09700-991-1	02	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	02	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	16	1	1110-

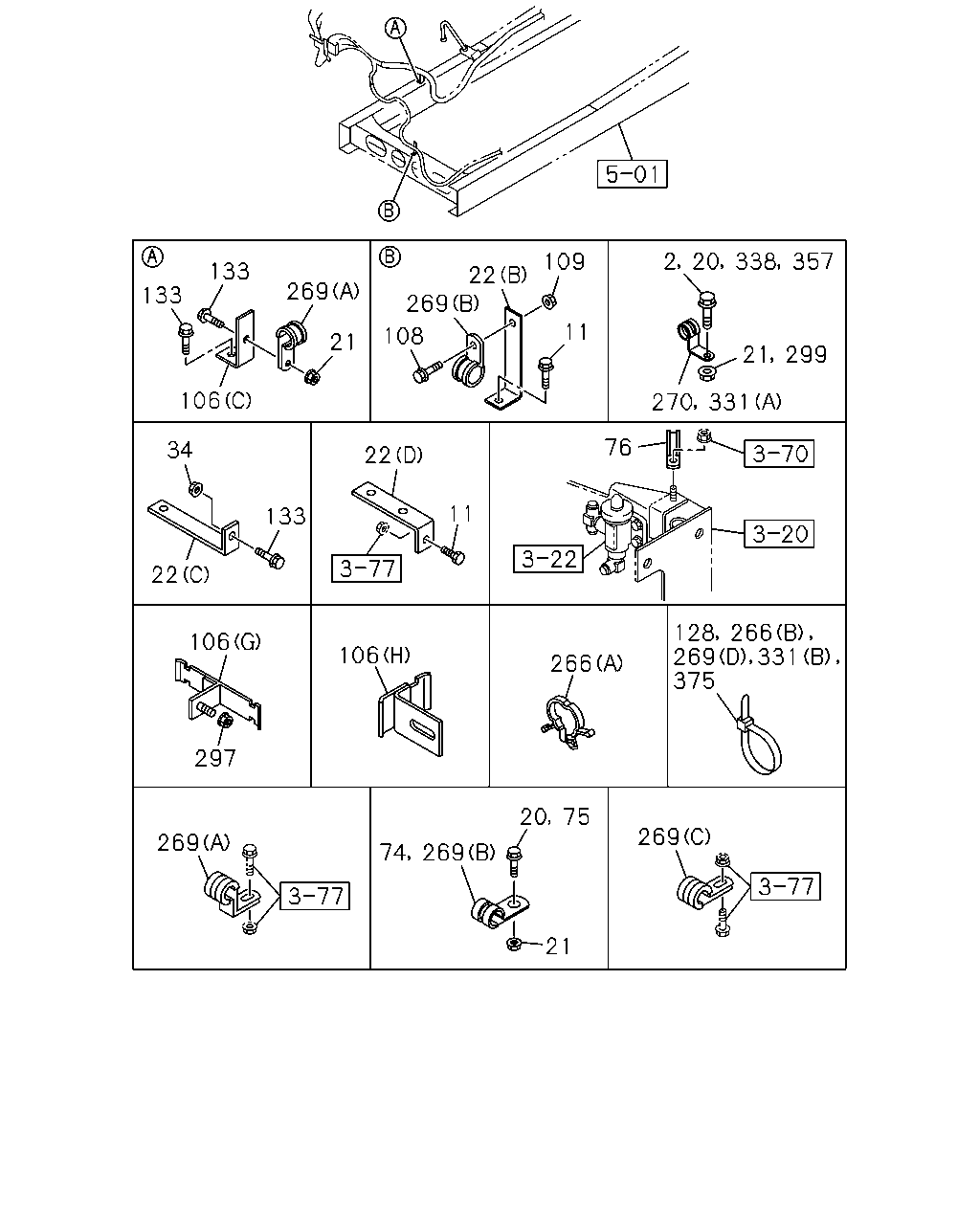

269 20 75 21 269 74 269 297 106 106 266 375 128 266 331 269 76 22 11 133 22 34 331 270 21 299 2 20 338 357 109 11 22 269 108 21 106 133 133 269

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
2	BOLT; CLIP FIX M8X20 FLANGE THA	0-28650-820-0	03	1	1110-
11	BOLT; CLIP BRKT M8X25 FLANGE THA	0-28650-825-0	01	1	1110-
11	BOLT; CLIP BRKT M8X25 FLANGE THA	0-28650-825-0	01	1	1110-
20	BOLT; CLIP M8X20 FLANGE THA	0-28650-820-0	02	1	1110-
20	BOLT; CLIP M8X25 FLANGE THA	0-28650-825-0	01	1	1110-
21	NUT; CLIP M8 FLANGE THA	0-91180-108-0	04	1	1110-
22	BRACKET; CLIP (B) THA	1-34656-009-0	01	1	1110-
22	BRACKET; CLIP (A)	1-47476-200-0	01	1	1110-
22	BRACKET; CLIP (D) L=60 H=30	1-47477-716-1	02	1	1110-1206
22	BRACKET; CLIP (D) L=60 H=30	1-47477-716-1	01	1	1207-
22	BRACKET; CLIP (D) L=60 H=30	1-47477-716-1	01	1	1207-
22	BRACKET; CLIP (C) L=95	1-82699-085-0	01	1	1110-
34	NUT; BRKT M8 FLANGE THA	0-91180-108-0	01	1	1110-
34	NUT; BRKT M8 FLANGE THA	0-91180-108-0	02	1	1110-
74	CLIP; NYLON TUBE ID=25 L=50	1-09701-019-0	01	1	1110-
75	BOLT; CLIP M8X35 FLANGE THA	0-28650-835-0	01	1	1110-
76	CLIP; NYLON TUBE ID=39 L=33	8-98009-359-0	01	1	1110-
106	BRACKET; TUBE CLIP (C) L=75	1-47477-119-0	01	1	1110-
106	BRACKET; TUBE CLIP (E) L=150 H=30	1-47477-629-2	02	1	1110-
106	BRACKET; TUBE CLIP (A) L=100 H=30	1-47477-645-2	07	1	1110-
106	BRACKET; TUBE CLIP (B) L=60 H=30	1-47477-716-1	01	1	1110-
106	BRACKET; TUBE CLIP (F) L=55 B=25	1-47478-439-0	01	1	1110-
106	BRACKET; TUBE CLIP (D)	1-47479-553-0	01	1	1110-
106	BRACKET; TUBE CLIP (G)	1-47479-554-0	01	1	1110-
106	BRACKET; TUBE CLIP (H)	1-47479-693-0	02	1	1110-
108	BOLT; TUBE CLIP M8X20 FLANGE THA	0-28650-820-0	01	1	1110-
108	BOLT; TUBE CLIP M8X25 FLANGE THA	0-28650-825-0	04	1	1110-
108	BOLT; TUBE CLIP M8X35 FLANGE THA	0-28650-835-0	01	1	1110-
109	NUT; TUBE CLIP M8 FLANGE THA	0-91180-108-0	03	1	1110-
128	CLIP; NYLON TUBE L=350	1-09707-183-0	03	1	1110-
133	BOLT; BRKT M8X20 FLANGE THA	0-28650-820-0	01	1	1110-
133	BOLT; BRKT M8X25 FLANGE THA	0-28650-825-0	10	1	1110-
133	BOLT; BRKT M8X30 FLANGE THA	0-28650-830-0	01	1	1110-
133	BOLT; BRKT M8X35 FLANGE THA	0-28650-835-0	07	1	1110-
266	CLIP; NYLON TUBE (B) L=350	1-09707-183-0	09	1	1110-
266	CLIP; NYLON TUBE (A) ID=18-24 L=22	1-09709-295-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (A) ID=35 L=33	1-09700-945-0	05	1	1110-
269	CLIP; BAND,NYLON TUBE (B) ID=23 L=27	1-09700-946-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (C) ID=35 H=45 L=33	1-09700-947-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (C) ID=21 L=30 H=40	1-09700-991-1	02	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	02	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	16	1	1110-
270	CLIP; NYLON TUBE ID=16 H=25 L=25	1-09701-162-0	03	1	1110-
297	NUT; BRKT M8 FLANGE THA	0-91180-108-0	03	1	1110-
299	NUT; CLIP M8 FLANGE THA	0-91180-108-0	01	1	1110-
331	CLIP; NYLON TUBE (A) ID=18 H=23 L=28	1-09701-070-0	01	1	1110-
331	CLIP; NYLON TUBE (B) L=350	1-09707-183-0	01	1	1110-
338	BOLT; PIPE CLIP M8X20 FLANGE THA	0-28650-820-0	01	1	1110-
357	BOLT; CLIP FIX M8X10 FLANGE THA	0-28050-810-0	02	1	1110-
375	CLIP; AIR PIPE L=350	1-09707-183-0	01	1	1110-

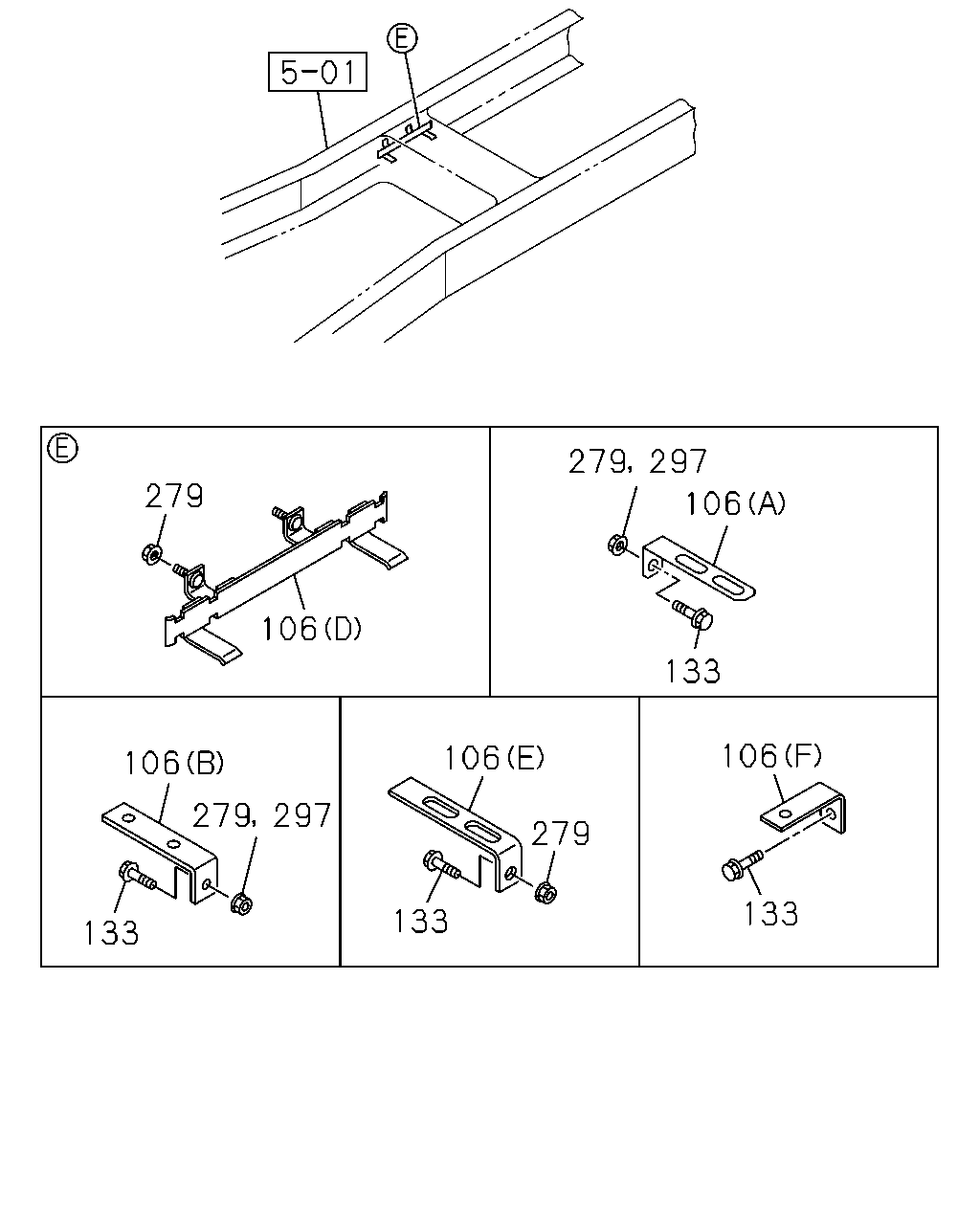

279 279 106 133 106 297 106 106 106 279 297 133 133 279 133

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
106	BRACKET; TUBE CLIP (C) L=75	1-47477-119-0	01	1	1110-
106	BRACKET; TUBE CLIP (E) L=150 H=30	1-47477-629-2	02	1	1110-
106	BRACKET; TUBE CLIP (A) L=100 H=30	1-47477-645-2	07	1	1110-
106	BRACKET; TUBE CLIP (B) L=60 H=30	1-47477-716-1	01	1	1110-
106	BRACKET; TUBE CLIP (F) L=55 B=25	1-47478-439-0	01	1	1110-
106	BRACKET; TUBE CLIP (D)	1-47479-553-0	01	1	1110-
106	BRACKET; TUBE CLIP (G)	1-47479-554-0	01	1	1110-
106	BRACKET; TUBE CLIP (H)	1-47479-693-0	02	1	1110-
133	BOLT; BRKT M8X20 FLANGE THA	0-28650-820-0	01	1	1110-
133	BOLT; BRKT M8X25 FLANGE THA	0-28650-825-0	10	1	1110-
133	BOLT; BRKT M8X30 FLANGE THA	0-28650-830-0	01	1	1110-
133	BOLT; BRKT M8X35 FLANGE THA	0-28650-835-0	07	1	1110-
279	NUT; BRKT M8 FLANGE THA	0-91180-108-0	02	1	1110-
279	NUT; BRKT M8 FLANGE THA	0-91180-108-0	15	1	1110-
297	NUT; BRKT M8 FLANGE THA	0-91180-108-0	03	1	1110-

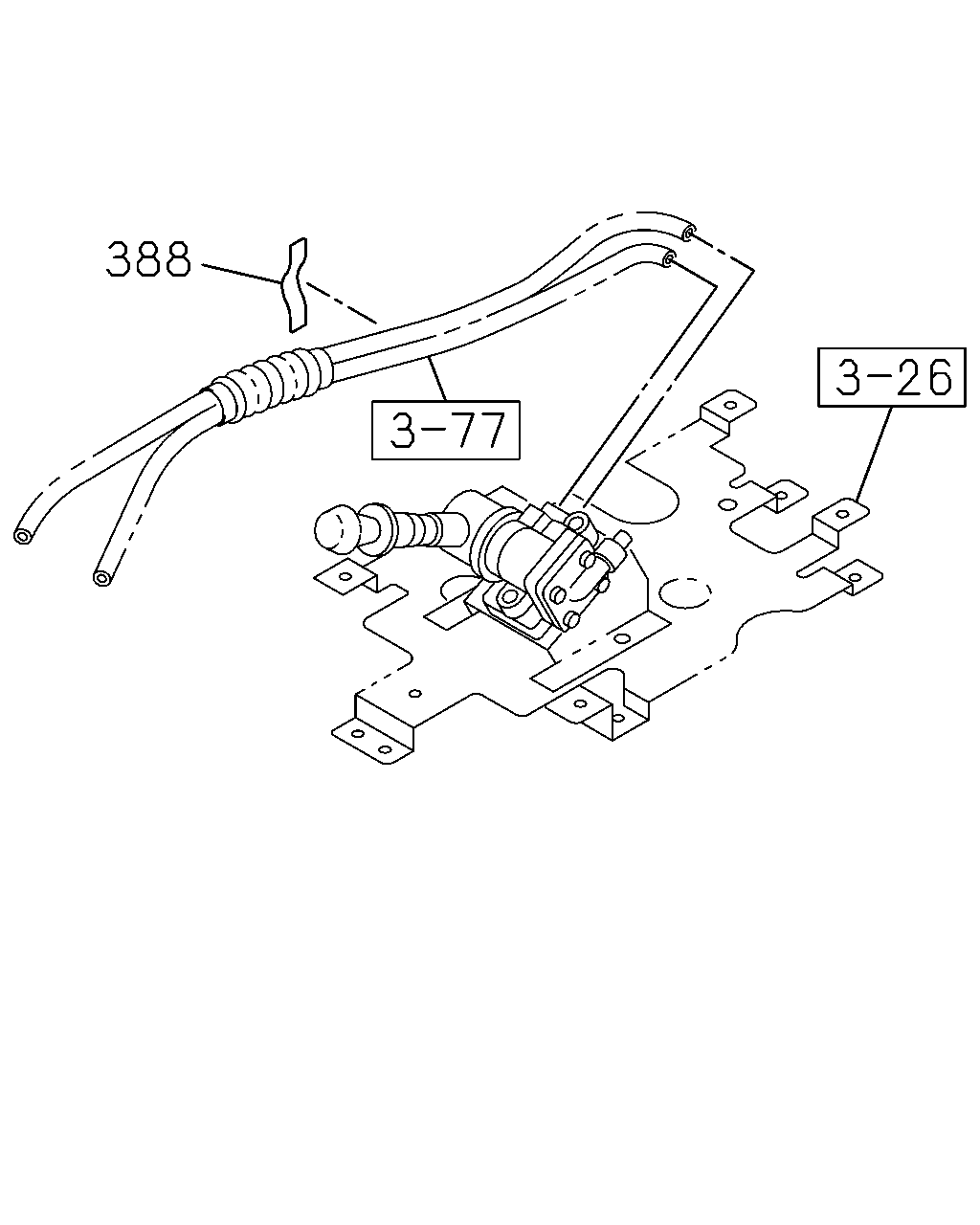

388

	Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
	388	SEAL 100X40	1-72498-022-1	03	1	1110-

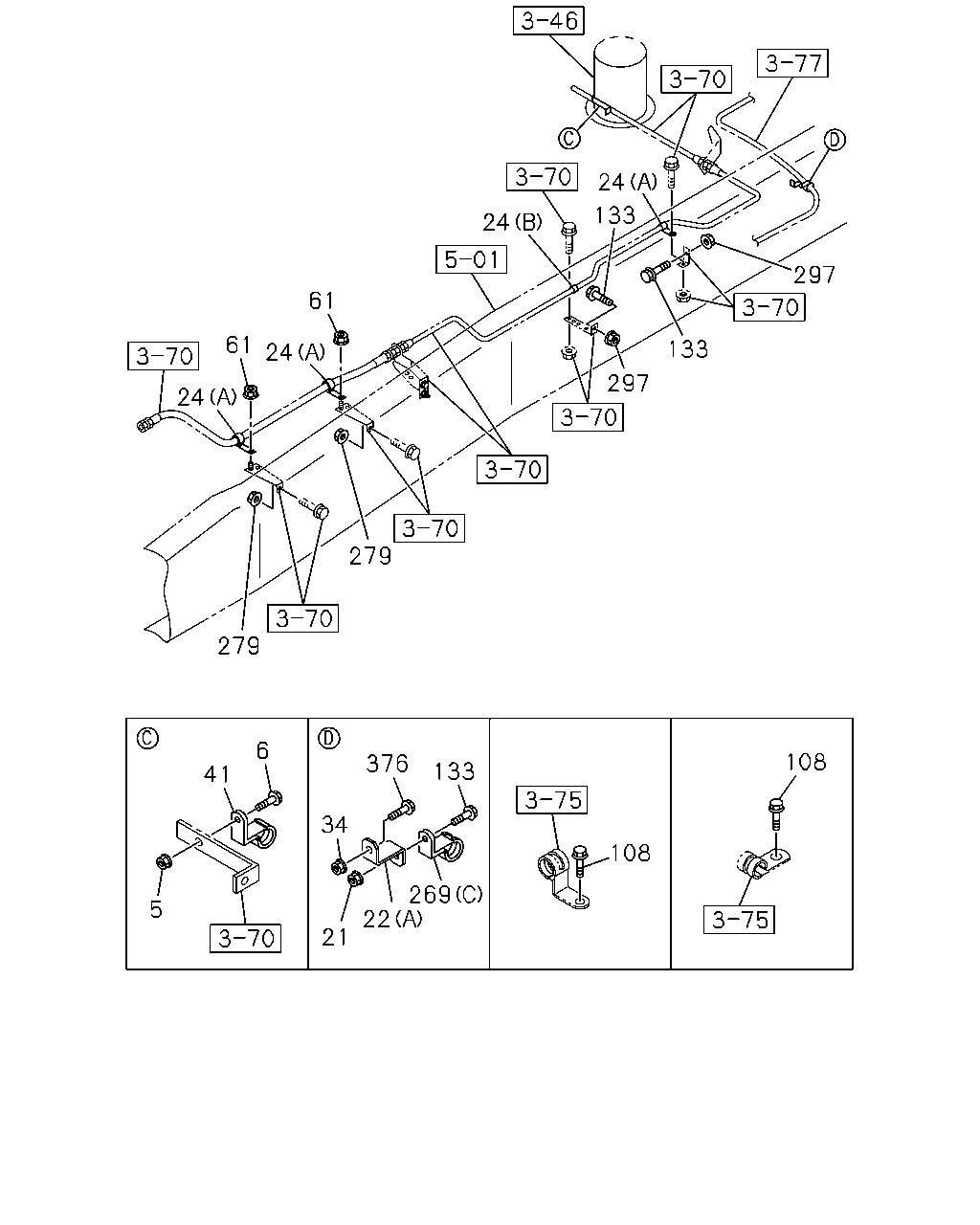

21 22 269 34 376 133 108 108 6 41 5 279 279 297 133 297 24 133 24 61 61 24 24

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
5	BOLT; PIPE CLIP M8X20 FLANGE THA	0-28650-820-0	01	1	1110-
6	NUT; PIPE CLIP M8 FLANGE THA	0-91180-108-0	01	1	1110-
21	NUT; CLIP M8 FLANGE THA	0-91180-108-0	04	1	1110-
22	BRACKET; CLIP (B) THA	1-34656-009-0	01	1	1110-
22	BRACKET; CLIP (A)	1-47476-200-0	01	1	1110-
22	BRACKET; CLIP (D) L=60 H=30	1-47477-716-1	02	1	1110-1206
22	BRACKET; CLIP (D) L=60 H=30	1-47477-716-1	01	1	1207-
22	BRACKET; CLIP (D) L=60 H=30	1-47477-716-1	01	1	1207-
22	BRACKET; CLIP (C) L=95	1-82699-085-0	01	1	1110-
24	CLIP; PIPE (B) ID=15 H=24 L=20	1-09700-606-0	01	1	1110-
24	CLIP; PIPE (A) ID=25 L=50	1-09701-019-0	03	1	1110-
34	NUT; BRKT M8 FLANGE THA	0-91180-108-0	01	1	1110-
34	NUT; BRKT M8 FLANGE THA	0-91180-108-0	02	1	1110-
41	CLIP; AIR PIPE ID=25 H=30 L=35	1-09700-875-0	01	1	1110-
61	NUT; CLIP FIX M8 FLANGE THA	0-91180-108-0	03	1	1110-
108	BOLT; TUBE CLIP M8X20 FLANGE THA	0-28650-820-0	01	1	1110-
108	BOLT; TUBE CLIP M8X25 FLANGE THA	0-28650-825-0	04	1	1110-
108	BOLT; TUBE CLIP M8X35 FLANGE THA	0-28650-835-0	01	1	1110-
133	BOLT; BRKT M8X20 FLANGE THA	0-28650-820-0	01	1	1110-
133	BOLT; BRKT M8X25 FLANGE THA	0-28650-825-0	10	1	1110-
133	BOLT; BRKT M8X30 FLANGE THA	0-28650-830-0	01	1	1110-
133	BOLT; BRKT M8X35 FLANGE THA	0-28650-835-0	07	1	1110-
269	CLIP; BAND,NYLON TUBE (A) ID=35 L=33	1-09700-945-0	05	1	1110-
269	CLIP; BAND,NYLON TUBE (B) ID=23 L=27	1-09700-946-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (C) ID=35 H=45 L=33	1-09700-947-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (C) ID=21 L=30 H=40	1-09700-991-1	02	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	01	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	02	1	1110-
269	CLIP; BAND,NYLON TUBE (D) L=350	1-09707-183-0	16	1	1110-
279	NUT; BRKT M8 FLANGE THA	0-91180-108-0	02	1	1110-
279	NUT; BRKT M8 FLANGE THA	0-91180-108-0	15	1	1110-
297	NUT; BRKT M8 FLANGE THA	0-91180-108-0	03	1	1110-
376	BOLT; BRKT M8X25 FLANGE THA	0-28650-825-0	01	1	1110-
