◀ 🏠 ▶ Isuzu WW ▶ SUV ▶ UCR ▶ 51617 - UCR/S JIANGXI ▶ 8 - Chassis Electrical, Heating / Air Conditioning, Wipers, Radio ▶ 8-45 - HEATER PIPING ▶
8-45 — HEATER PIPING (#160480) — 12 parça

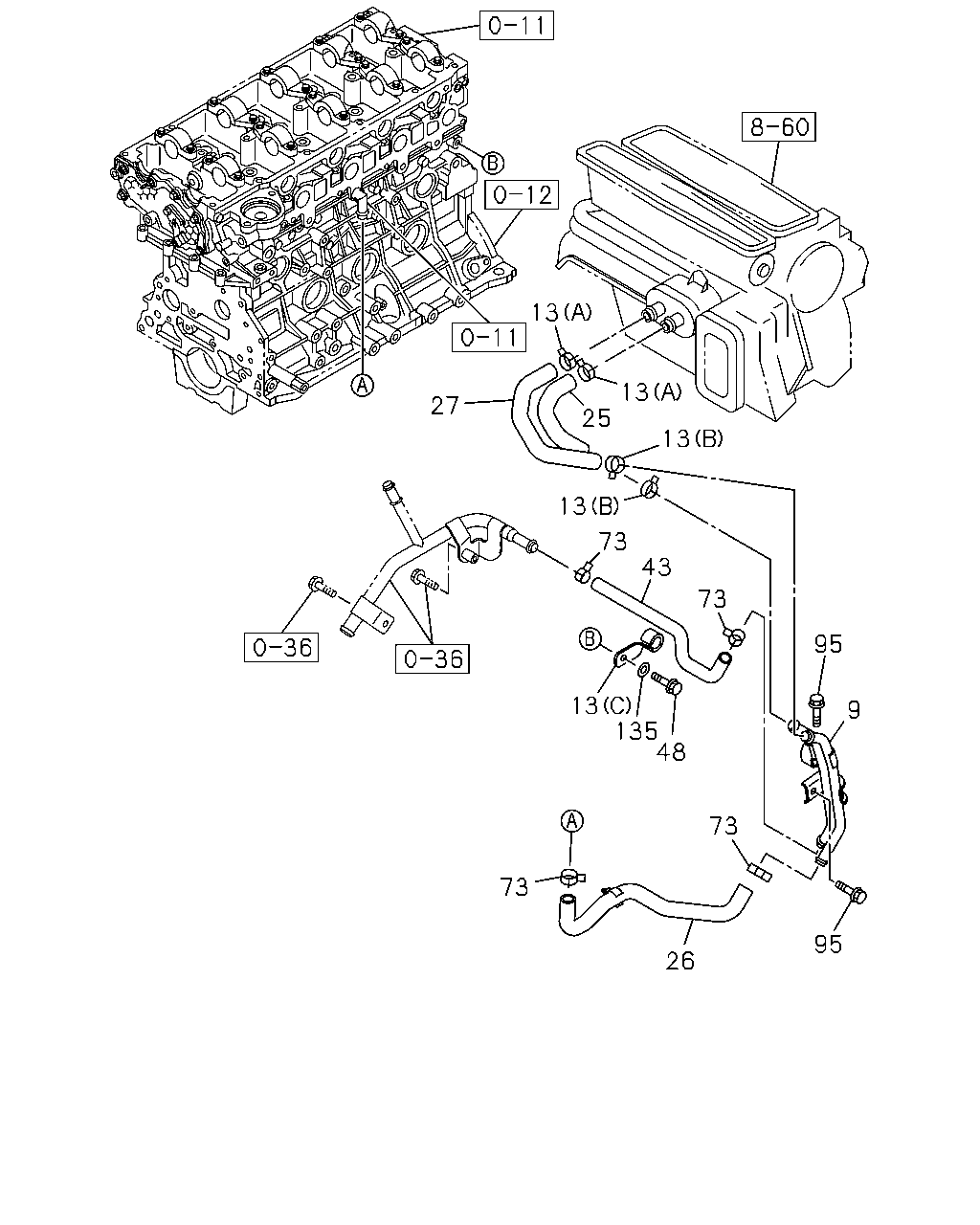

çizim 471300
13 27 25 13 13 13 73 43 73 13 135 48 95 9 73 95 26 73
BalonParca AdiParca NoAdetTipApplied Date A B
9 PIPE; HTR 8-98228-412-0 01 1 1504- ● ●
13 CLIP; HTR HOSE
(C) ID=25 L=54 		1-09700-392-1 01 1 1504- ● ●
13 CLIP; HTR HOSE
(A) ID=22 		8-97359-141-0 02 1 1504- ● ●
13 CLIP; HTR HOSE
(B) ID=20.8 		8-98133-607-0 02 1 1504- ● ●
25 HOSE; WATER,ENG TO HTR UNIT 8-98129-341-3 01 1 1504- ● ●
26 HOSE; HTR 8-98228-459-0 01 1 1504- ● ●
27 HOSE; WATER,HTR UNIT TO WATER PIPE 8-98129-339-3 01 1 1504- ● ●
43 HOSE; WATER,OUTLET,HTR 8-98239-131-0 01 1 1504- ● ●
48 BOLT; CLIP FIX
M8X12 FLANGE 		0-28050-812-0 01 1 1504- ● ●
73 CLIP; HTR HOSE
ID=20.8 		8-97944-127-0 04 1 1504- ● ●
95 BOLT; BYPASS PIPE
M8X16 FLANGE 		0-28050-816-0 02 1 1504- ● ●
135 WASHER; PL
ID=8.4 OD=16 		0-91610-508-0 01 1 1504- ● ●
