11678 - CYJ RHD EURO5
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#160202) — 57 parça
◀

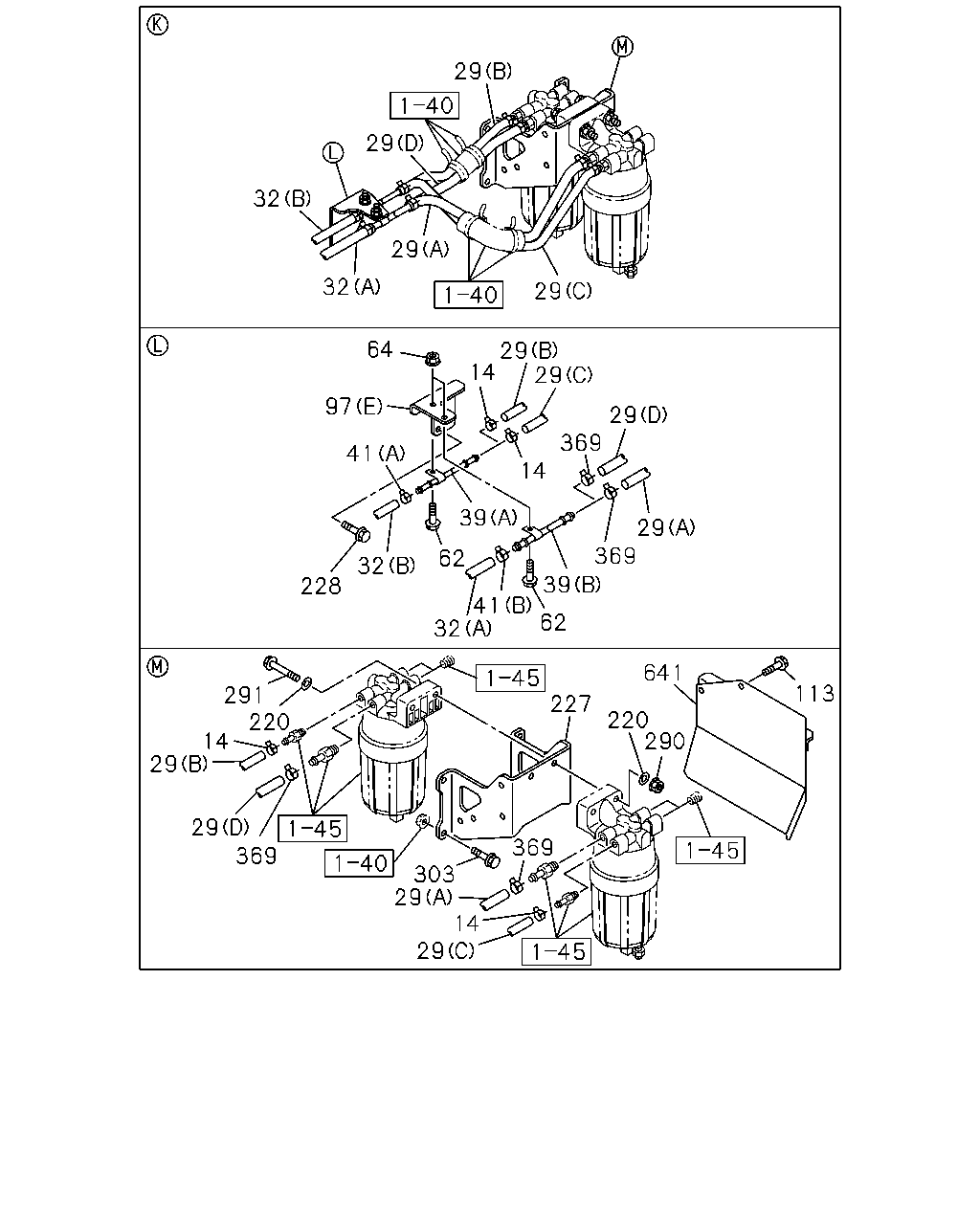

[141A] FIXING NO.2 (30 parça)
[141A] PIPING (3 parça)
[141A] FIXING NO.1 (24 parça)
▶
29
29
29
29
32
32
64
29
14
14
369
29
29
369
39
62
41
32
62
39
32
228
41
97
29
291
220
14
29
29
369
303
29
29
14
369
227
220
290
641
113
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
14
CLIP; HOSE
ID=14
1-09704-102-0
04
1
1504-
29
HOSE; FUEL
(B) L=260 OD=14.5
8-98188-441-0
01
1
1504-
29
HOSE; FUEL
(C) L=370 OD=14.5
8-98188-446-0
01
1
1504-
29
HOSE; FUEL
(D) L=270 OD=19
8-98188-457-0
01
1
1504-
29
HOSE; FUEL
(A)
8-98188-460-0
01
1
1504-
32
PIPE; DELIVERY,FUEL TANK
(B) L=640 SERVICED BY L=3000
0-01260-300-0
01
1
1504-
32
PIPE; DELIVERY,FUEL TANK
(A) L=3600 SERVICED BY L=5350
0-01262-535-0
01
1
1504-
39
PIPE; FUEL
(A)
8-98186-862-1
01
1
1504-
39
PIPE; FUEL
(B)
8-98186-864-1
01
1
1504-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1504-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1504-
62
BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0
02
1
1504-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
02
1
1504-
97
BRACKET; CLIP
MJX16P M/T(Y3Z) (E) L=95
1-82699-085-0
01
1
1507-
97
BRACKET; CLIP
(D)
1-82698-358-0
04
1
1504-
97
BRACKET; CLIP
(C) L=55
1-47475-304-0
01
1
1504-
97
BRACKET; CLIP
(B)
1-47479-646-0
01
1
1504-1506
97
BRACKET; CLIP
TRANSMISSION-FULLER RTLO189 18(Y4W) (B)
1-47479-646-0
01
1
1507-
97
BRACKET; CLIP
(A)
1-47479-723-0
01
1
1504-1506
97
BRACKET; CLIP
TRANSMISSION-FULLER RTLO189 18(Y4W) (A)
1-47479-723-0
01
1
1507-
97
BRACKET; CLIP
(E)
8-98186-869-0
01
1
1504-
113
BOLT; PROTECTOR
POOR QUALITY DIESEL FUEL<KF0> M8X25 FLANGE
0-28050-825-0
02
1
1504-
220
WASHER; PL
POOR QUALITY DIESEL FUEL<KF0> ID=10.5 OD=26
0-91614-710-0
04
1
1504-
227
BRACKET; FUEL SEDIMENTER
POOR QUALITY DIESEL FUEL<KF0>
8-98184-813-0
01
1
1504-
228
BOLT; BRKT,SEDIMENTER
M8X30 FLANGE
0-28650-830-0
02
1
1504-
290
NUT; FILTER TO BRKT
POOR QUALITY DIESEL FUEL<KF0> M10 FLANGE
0-91180-210-0
02
1
1504-
291
BOLT; FILER TO BRKT
POOR QUALITY DIESEL FUEL<KF0> M10X90 FLANGE
0-28051-090-0
02
1
1504-
303
BOLT; BRKT
POOR QUALITY DIESEL FUEL<KF0> M10X40 FLANGE
0-28051-040-0
04
1
1504-
369
CLAMP; HOSE,FUEL
ID=19
8-94238-569-0
04
1
1504-
641
PROTECTOR; SEDIMENTER
POOR QUALITY DIESEL FUEL<KF0>
8-98184-817-0
01
1
1504-

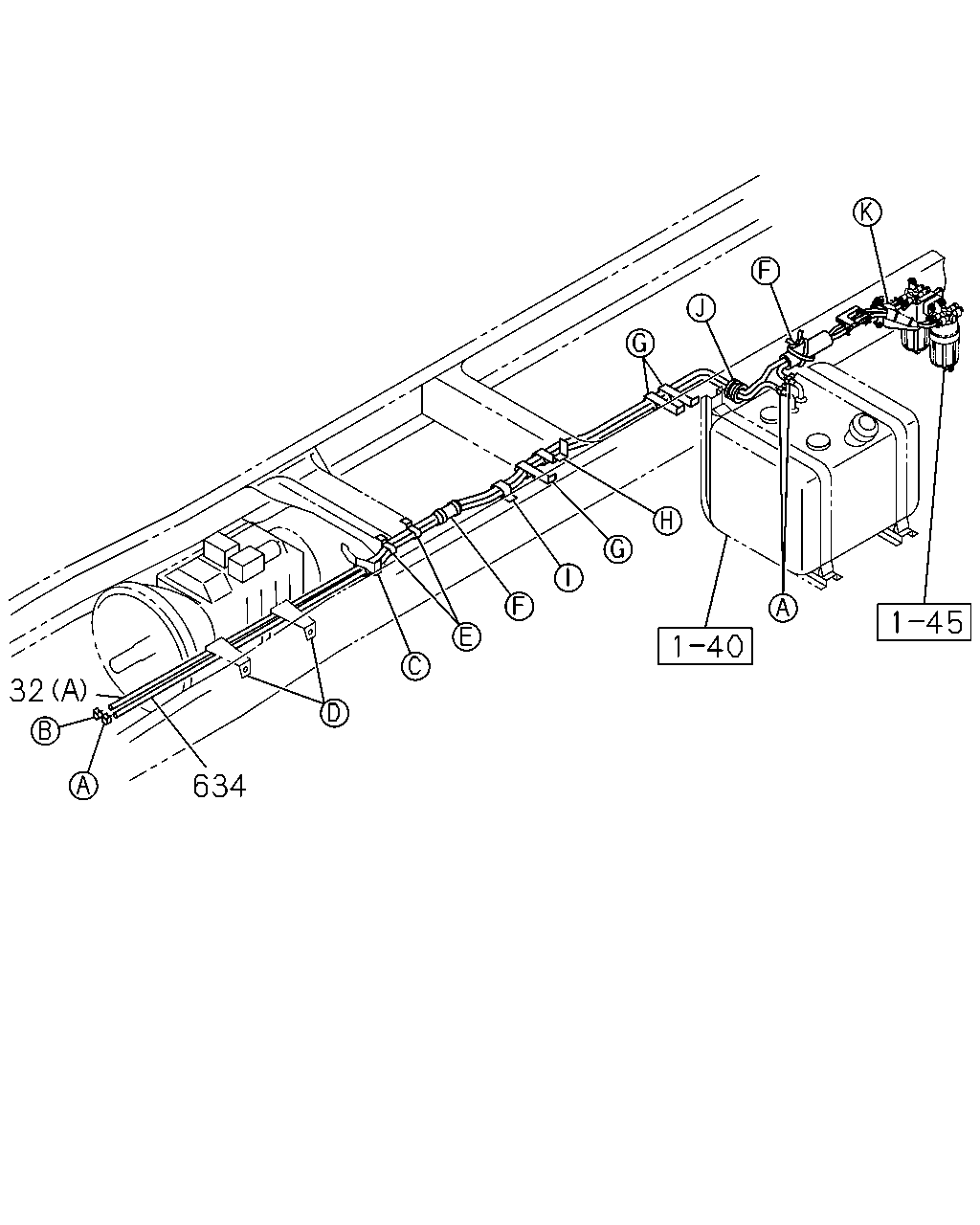

634
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(B) L=640 SERVICED BY L=3000
0-01260-300-0
01
1
1504-
32
PIPE; DELIVERY,FUEL TANK
(A) L=3600 SERVICED BY L=5350
0-01262-535-0
01
1
1504-
634
HOSE; RUBBER RETURN
L=3350 SERVICED BY L=8000
0-01260-800-0
01
1
1504-

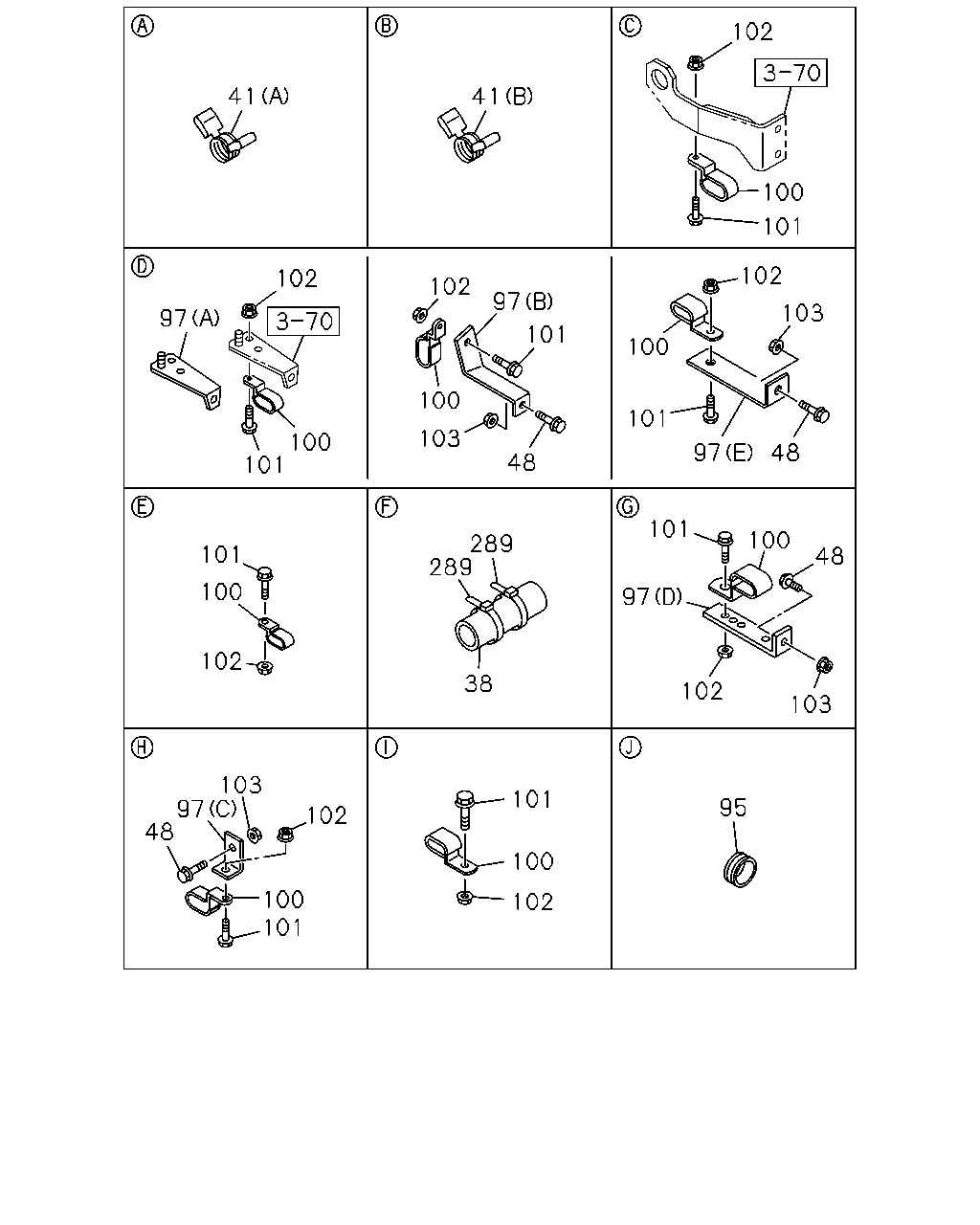

41
41
102
100
101
102
97
101
100
102
101
97
100
103
48
100
102
101
103
48
97
101
102
100
289
289
38
97
101
102
103
48
100
103
97
48
102
100
101
101
100
102
95
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
02
1
1504-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1504-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1504-
48
BOLT; BRKT
MJX16P M/T(Y3Z) M8X30 FLANGE
0-28650-830-0
05
1
1507-
48
BOLT; BRKT
M8X25 FLANGE
0-28650-825-0
01
1
1504-
48
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
06
1
1504-1506
48
BOLT; BRKT
TRANSMISSION-FULLER RTLO189 18(Y4W) M8X30 FLANGE
0-28650-830-0
06
1
1507-
95
BUSHING; PIPE,FUEL TANK
ID=39 OD=45 T=13
1-09332-076-0
01
1
1504-
97
BRACKET; CLIP
MJX16P M/T(Y3Z) (E) L=95
1-82699-085-0
01
1
1507-
97
BRACKET; CLIP
(D)
1-82698-358-0
04
1
1504-
97
BRACKET; CLIP
(C) L=55
1-47475-304-0
01
1
1504-
97
BRACKET; CLIP
(B)
1-47479-646-0
01
1
1504-1506
97
BRACKET; CLIP
TRANSMISSION-FULLER RTLO189 18(Y4W) (B)
1-47479-646-0
01
1
1507-
97
BRACKET; CLIP
(A)
1-47479-723-0
01
1
1504-1506
97
BRACKET; CLIP
TRANSMISSION-FULLER RTLO189 18(Y4W) (A)
1-47479-723-0
01
1
1507-
97
BRACKET; CLIP
(E)
8-98186-869-0
01
1
1504-
100
CLIP; FUEL PIPE
ID=19X32 H=17.5 L=22.5
1-09701-315-0
10
1
1504-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
08
1
1504-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
02
1
1504-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
10
1
1504-
103
NUT; BRKT
MJX16P M/T(Y3Z) M8 FLANGE
0-91180-108-0
06
1
1507-
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
07
1
1504-1506
103
NUT; BRKT
TRANSMISSION-FULLER RTLO189 18(Y4W) M8 FLANGE
0-91180-108-0
07
1
1507-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
04
1
1504-
