Isuzu WW
▶
TRUCKS
▶
CYH
▶
11677 - CYH RHD EURO5
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶

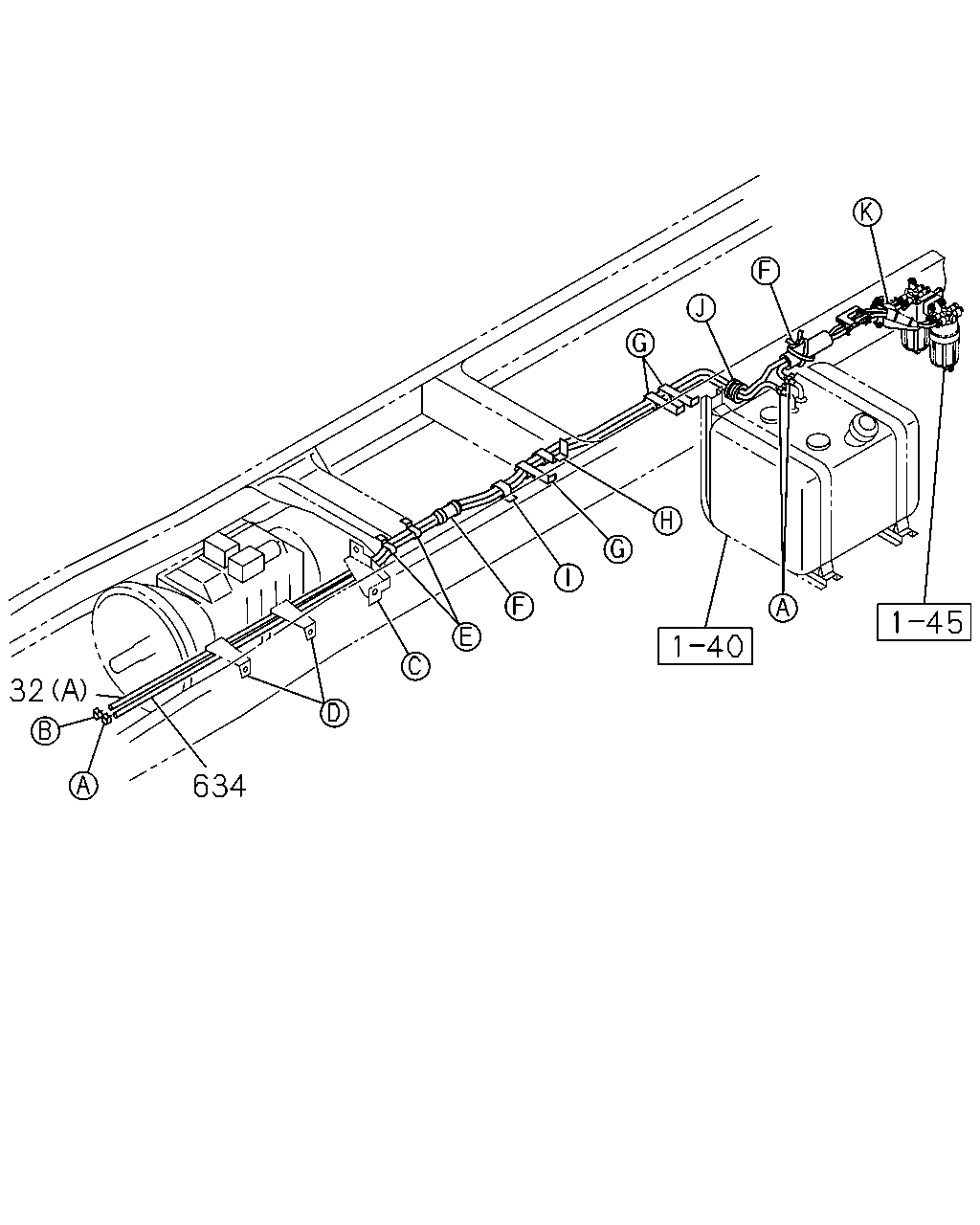

1-41 — FUEL PIPING; CHASSIS
(#160043) — 53 parça
◀

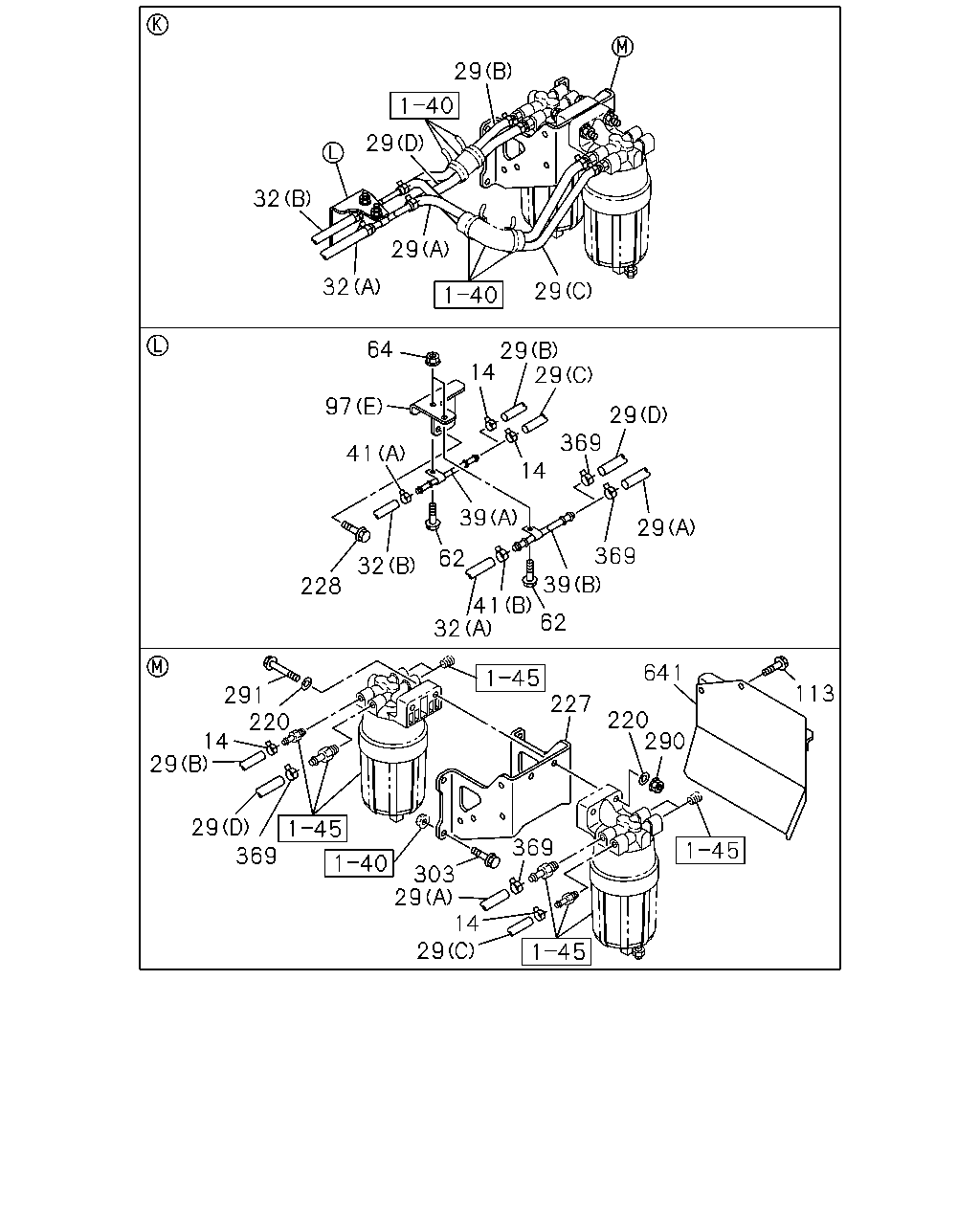

[141A] FIXING NO.2 (31 parça)
[141A] PIPING (5 parça)

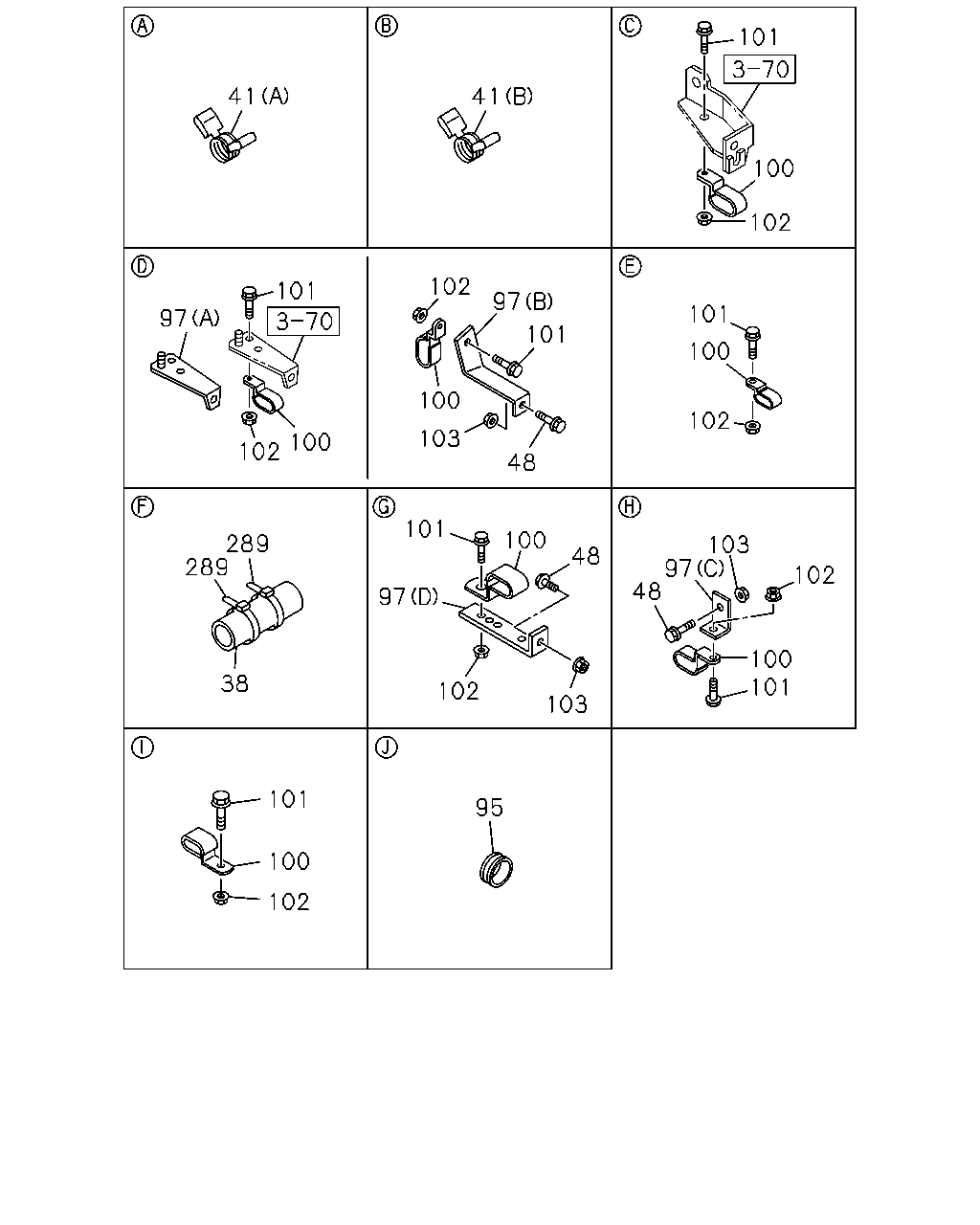

[141A] FIXING NO.1 (17 parça)
▶
29
14
64
97
32
228
41
39
62
32
62
14
369
369
39
41
29
29
29
29
29
32
32
29
29
641
113
220
227
290
369
303
29
14
29
369
29
29
291
220
14
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
14
CLIP; HOSE
ID=14
1-09704-102-0
04
1
1504-
29
HOSE; FUEL
(A)
8-98188-460-0
01
1
1504-
29
HOSE; FUEL
FULL TRACTOR TRUCK<RD6> (B) L=260 OD=14.5
8-98188-441-0
01
1
1504-
29
HOSE; FUEL
FULL TRACTOR TRUCK<RD6> (C) L=370 OD=14.5
8-98188-446-0
01
1
1504-
29
HOSE; FUEL
FULL TRACTOR TRUCK<RD6> (D) L=270 OD=19
8-98188-457-0
01
1
1504-
29
HOSE; FUEL
EXC. FULL TRACTOR TRUCK<RD6> (B) L=310 OD=14.5
8-98188-443-0
01
1
1504-
29
HOSE; FUEL
EXC. FULL TRACTOR TRUCK<RD6> (D) L=390 OD=19
8-98188-465-0
01
1
1504-
29
HOSE; FUEL
EXC. FULL TRACTOR TRUCK<RD6> (C) L=430 OD=14.5
8-98188-469-0
01
1
1504-
32
PIPE; DELIVERY,FUEL TANK
(A) L=3600 SERVICED BY L=5350
0-01262-535-0
01
1
1504-
32
PIPE; DELIVERY,FUEL TANK
FULL TRACTOR TRUCK<RD6> (B) L=640 SERVICED BY L=3000
0-01260-300-0
01
1
1504-
32
PIPE; DELIVERY,FUEL TANK
EXC. FULL TRACTOR TRUCK<RD6> (B) L=560 SERVICED BY L=3000
0-01260-300-0
01
1
1504-
39
PIPE; FUEL
(A)
8-98186-862-1
01
1
1504-
39
PIPE; FUEL
(B)
8-98186-864-1
01
1
1504-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1504-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1504-
62
BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0
02
1
1504-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
02
1
1504-
97
BRACKET; CLIP
(D)
1-82698-358-0
04
1
1504-
97
BRACKET; CLIP
(C) L=55
1-47475-304-0
01
1
1504-
97
BRACKET; CLIP
(B)
1-47479-646-0
01
1
1504-
97
BRACKET; CLIP
(A)
1-47479-723-0
01
1
1504-
97
BRACKET; CLIP
(E)
8-98186-869-0
01
1
1504-
113
BOLT; PROTECTOR
POOR QUALITY DIESEL FUEL<KF0> M8X25 FLANGE
0-28050-825-0
02
1
1504-
220
WASHER; PL
POOR QUALITY DIESEL FUEL<KF0> ID=10.5 OD=26
0-91614-710-0
04
1
1504-
227
BRACKET; FUEL SEDIMENTER
POOR QUALITY DIESEL FUEL<KF0>
8-98184-813-0
01
1
1504-
228
BOLT; BRKT,SEDIMENTER
M8X30 FLANGE
0-28650-830-0
02
1
1504-
290
NUT; FILTER TO BRKT
POOR QUALITY DIESEL FUEL<KF0> M10 FLANGE
0-91180-210-0
02
1
1504-
291
BOLT; FILER TO BRKT
POOR QUALITY DIESEL FUEL<KF0> M10X90 FLANGE
0-28051-090-0
02
1
1504-
303
BOLT; BRKT
POOR QUALITY DIESEL FUEL<KF0> M10X40 FLANGE
0-28051-040-0
04
1
1504-
369
CLAMP; HOSE,FUEL
ID=19
8-94238-569-0
04
1
1504-
641
PROTECTOR; SEDIMENTER
POOR QUALITY DIESEL FUEL<KF0>
8-98184-817-0
01
1
1504-
634
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(A) L=3600 SERVICED BY L=5350
0-01262-535-0
01
1
1504-
32
PIPE; DELIVERY,FUEL TANK
FULL TRACTOR TRUCK<RD6> (B) L=640 SERVICED BY L=3000
0-01260-300-0
01
1
1504-
32
PIPE; DELIVERY,FUEL TANK
EXC. FULL TRACTOR TRUCK<RD6> (B) L=560 SERVICED BY L=3000
0-01260-300-0
01
1
1504-
634
HOSE; RUBBER RETURN
FULL TRACTOR TRUCK<RD6> L=3350 SERVICED BY L=8000
0-01260-800-0
01
1
1504-
634
HOSE; RUBBER RETURN
EXC. FULL TRACTOR TRUCK<RD6> L=3400 SERVICED BY L=8000
0-01260-800-0
01
1
1504-
100
102
101
97
41
41
101
100
102
101
102
100
97
102
101
100
103
48
100
48
103
102
97
101
289
38
289
97
48
103
102
100
101
95
100
102
101
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
02
1
1504-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1504-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1504-
48
BOLT; BRKT
M8X25 FLANGE
0-28650-825-0
01
1
1504-
48
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
06
1
1504-
95
BUSHING; PIPE,FUEL TANK
ID=39 OD=45 T=13
1-09332-076-0
01
1
1504-
97
BRACKET; CLIP
(D)
1-82698-358-0
04
1
1504-
97
BRACKET; CLIP
(C) L=55
1-47475-304-0
01
1
1504-
97
BRACKET; CLIP
(B)
1-47479-646-0
01
1
1504-
97
BRACKET; CLIP
(A)
1-47479-723-0
01
1
1504-
97
BRACKET; CLIP
(E)
8-98186-869-0
01
1
1504-
100
CLIP; FUEL PIPE
ID=19X32 H=17.5 L=22.5
1-09701-315-0
10
1
1504-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
08
1
1504-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
02
1
1504-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
10
1
1504-
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
07
1
1504-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
04
1
1504-
