11209 - LV434(RHD) EURO3/5
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#15810) — 56 parça
◀

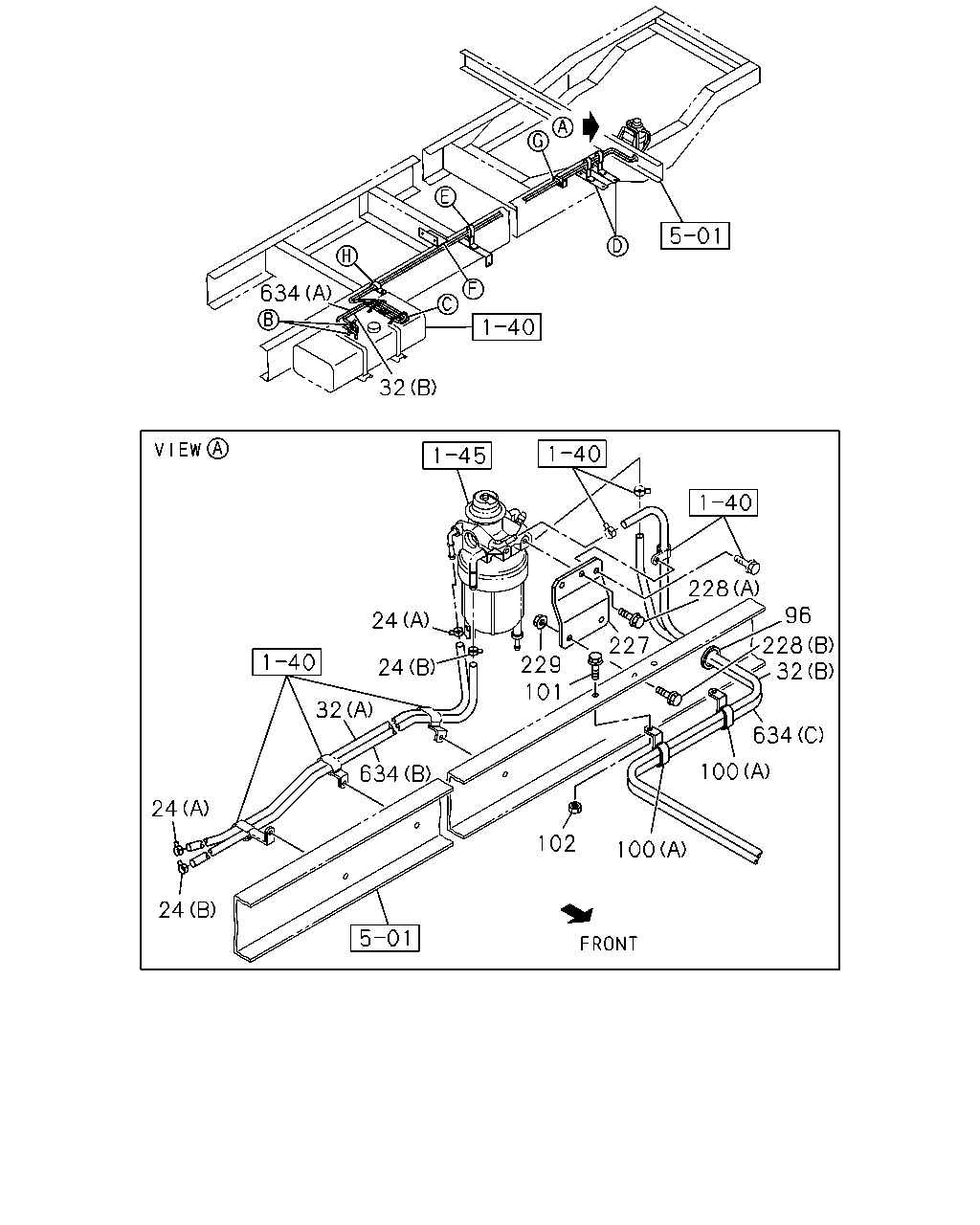

[141A] NO.1 (23 parça)
[141A] NO.2 (27 parça)
[141A] NO.3 (6 parça)
▶
634
32
227
228
96
24
228
32
229
101
24
32
634
100
634
24
102
100
24
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
(A) ID=14
1-09704-102-0
02
1
0907-
24
CLIP; FUEL HOSE
(B) ID=13
8-94238-571-0
02
1
0907-
32
PIPE; DELIVERY,FUEL TANK
PRE FUEL FILTER(W21) (C) L=1100 SERVICED BY L=3000
0-01260-300-0
01
1
0910-
32
PIPE; DELIVERY,FUEL TANK
(B) SERVICED BY L=8000
0-01260-800-0
01
1
0907-
32
PIPE; DELIVERY,FUEL TANK
(A) L=1250
8-98130-491-0
01
1
0907-
96
GROMMET; PIPE,FUEL TANK
9-09575-632-0
01
1
0907-
100
CLIP; FUEL PIPE
PRE FUEL FILTER(W21) (A) ID=16X2 L=20
0-95325-536-0
05
1
0910-
100
CLIP; FUEL PIPE
(A) ID=16X2 L=20
0-95325-536-0
04
1
0907-0909
100
CLIP; FUEL PIPE
EXC. PRE FUEL FILTER(W21) (A) ID=16X2 L=20
0-95325-536-0
04
1
0910-
100
CLIP; FUEL PIPE
(D) ID=16X2 L=50
0-95325-586-0
01
1
0907-0909
100
CLIP; FUEL PIPE
EXC. PRE FUEL FILTER(W21) (D) ID=16X2 L=50
0-95325-586-0
01
1
0910-
100
CLIP; FUEL PIPE
(C) ID=20 L=60
1-09700-901-0
02
1
0907-
100
CLIP; FUEL PIPE
(B) ID=14X29 H=30 L=25
1-09701-101-0
07
1
0907-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
09
1
0907-
101
BOLT; CLIP,FUEL PIPE
M8X30 FLANGE
0-28650-830-0
05
1
0907-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
12
1
0907-
227
BRACKET; FUEL SEDIMENTER
1-19755-234-1
01
1
0907-
228
BOLT; BRKT,SEDIMENTER
(A) M8X20 FLANGE
0-28650-820-0
02
1
0907-
228
BOLT; BRKT,SEDIMENTER
(B) M10X30 FLANGE
0-28651-030-0
02
1
0907-
229
NUT; BRKT,FUEL FILTER
M10 FLANGE
0-91180-210-0
02
1
0907-
634
HOSE; RUBBER RETURN
(A) L=980 SERVICED BY L=3000
0-01260-300-0
01
1
0907-
634
HOSE; RUBBER RETURN
(B) L=1200 SERVICED BY L=3000
0-01558-300-0
01
1
0907-
634
HOSE; RUBBER RETURN
(C) SERVICED BY L=7000
0-01558-700-0
01
1
0907-
134
41
134
134
309
134
39
309
38
100
100
103
97
101
101
48
97
48
48
103
97
102
102
101
101
100
97
100
102
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
EXC. PRE FUEL FILTER(W21) L=150 SERVICED BY L=1300
1-09360-677-1
02
1
0910-
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
02
1
0907-0909
38
SLEEVE; RUBBER,RUBBER HOSE
PRE FUEL FILTER(W21) L=150 SERVICED BY L=1300
1-09360-677-1
03
1
0910-
39
PIPE; FUEL
8-98009-438-1
01
1
0907-
41
CLIP; FUEL PIPE,FUEL TANK
ID=14
1-09704-102-0
02
1
0907-
48
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
09
1
0907-
97
BRACKET; CLIP
(B)
1-47475-648-0
02
1
0907-
97
BRACKET; CLIP
(D)
1-47478-901-0
01
1
0907-1404
97
BRACKET; CLIP
(D)
8-98259-391-0
01
1
1405-
97
BRACKET; CLIP
(C)
1-47478-924-0
02
1
0907-
97
BRACKET; CLIP
(A)
1-47478-941-0
01
1
0907-
100
CLIP; FUEL PIPE
PRE FUEL FILTER(W21) (A) ID=16X2 L=20
0-95325-536-0
05
1
0910-
100
CLIP; FUEL PIPE
(A) ID=16X2 L=20
0-95325-536-0
04
1
0907-0909
100
CLIP; FUEL PIPE
EXC. PRE FUEL FILTER(W21) (A) ID=16X2 L=20
0-95325-536-0
04
1
0910-
100
CLIP; FUEL PIPE
(D) ID=16X2 L=50
0-95325-586-0
01
1
0907-0909
100
CLIP; FUEL PIPE
EXC. PRE FUEL FILTER(W21) (D) ID=16X2 L=50
0-95325-586-0
01
1
0910-
100
CLIP; FUEL PIPE
(C) ID=20 L=60
1-09700-901-0
02
1
0907-
100
CLIP; FUEL PIPE
(B) ID=14X29 H=30 L=25
1-09701-101-0
07
1
0907-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
09
1
0907-
101
BOLT; CLIP,FUEL PIPE
M8X30 FLANGE
0-28650-830-0
05
1
0907-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
12
1
0907-
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
05
1
0907-
134
CLIP; BAND,FUEL PIPE
EXC. PRE FUEL FILTER(W21) L=250
5-09707-030-1
06
1
0910-
134
CLIP; BAND,FUEL PIPE
L=250
5-09707-030-1
06
1
0907-0909
134
CLIP; BAND,FUEL PIPE
PRE FUEL FILTER(W21) L=250
5-09707-030-1
09
1
0910-
309
CLIP; PIPE
(A) ID=14
1-09704-102-0
01
1
0907-
309
CLIP; PIPE
(B) ID=13
8-94238-571-0
01
1
0907-
290
418
291
32
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
PRE FUEL FILTER(W21) (C) L=1100 SERVICED BY L=3000
0-01260-300-0
01
1
0910-
32
PIPE; DELIVERY,FUEL TANK
(B) SERVICED BY L=8000
0-01260-800-0
01
1
0907-
32
PIPE; DELIVERY,FUEL TANK
(A) L=1250
8-98130-491-0
01
1
0907-
290
NUT; FILTER TO BRKT
PRE FUEL FILTER(W21) M10 FLANGE
0-91180-210-0
02
1
0910-
291
BOLT; FILER TO BRKT
PRE FUEL FILTER(W21) M10X50 FLANGE
0-28051-050-0
02
1
0910-
418
BRACKET; PRE FUEL FILTER
PRE FUEL FILTER(W21)
8-98135-019-0
01
1
0910-
