Isuzu WW
▶
TRUCKS
▶
FRR
▶
11584 - FRR MIDDLE EAST SPACE CAB
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#153042) — 86 parça
◀

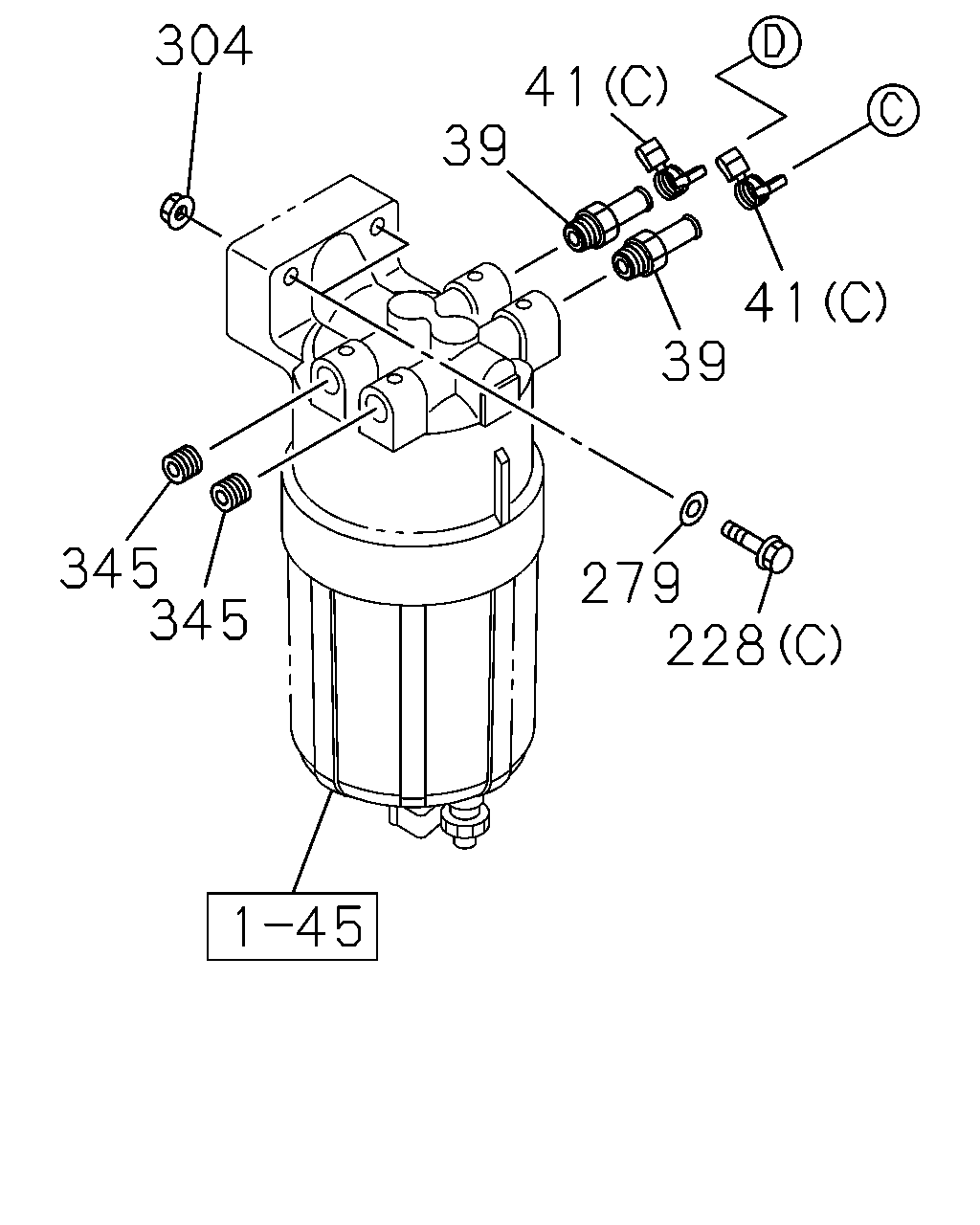

[141A] PRE FUEL FILTER FIXING (15 parça)

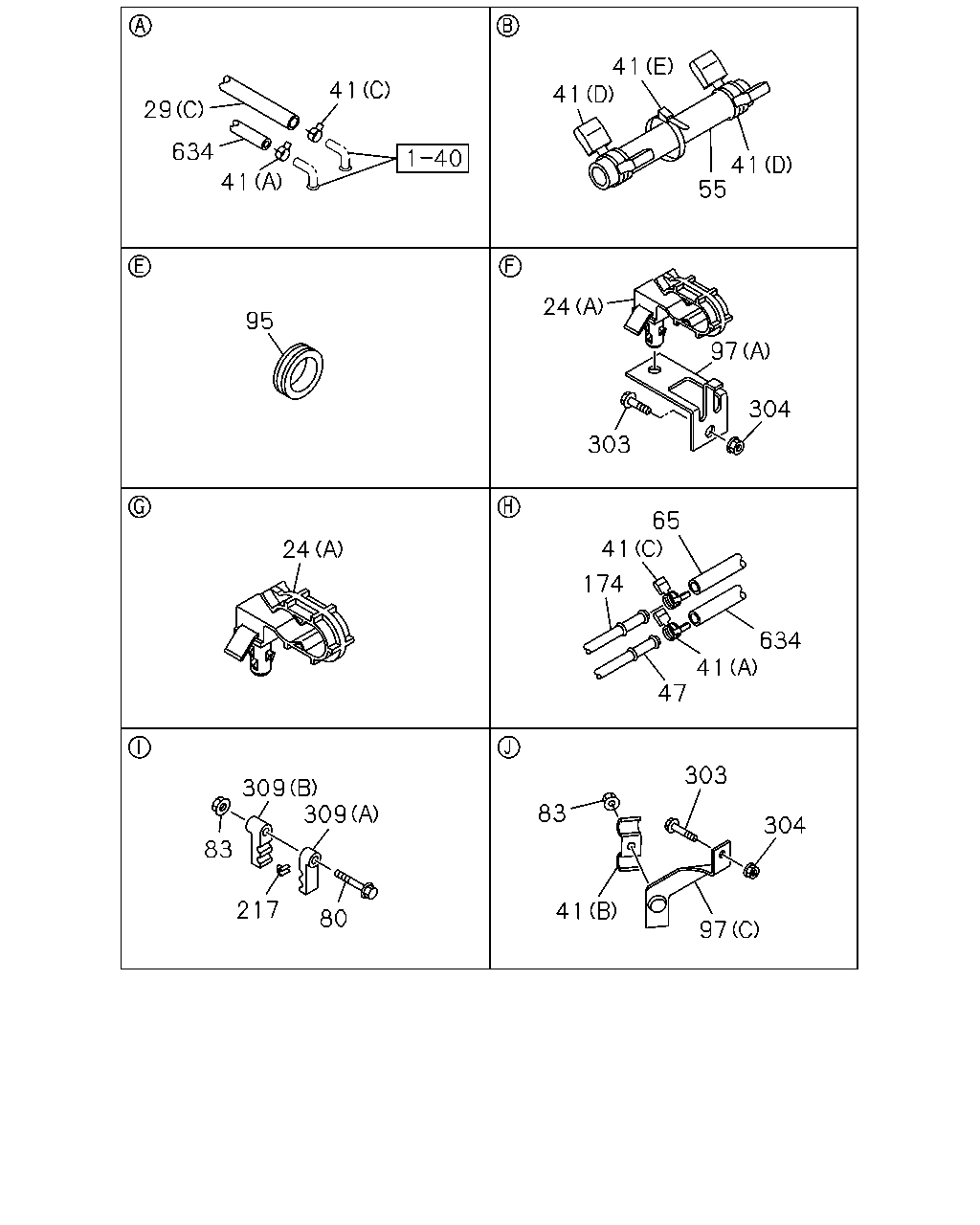

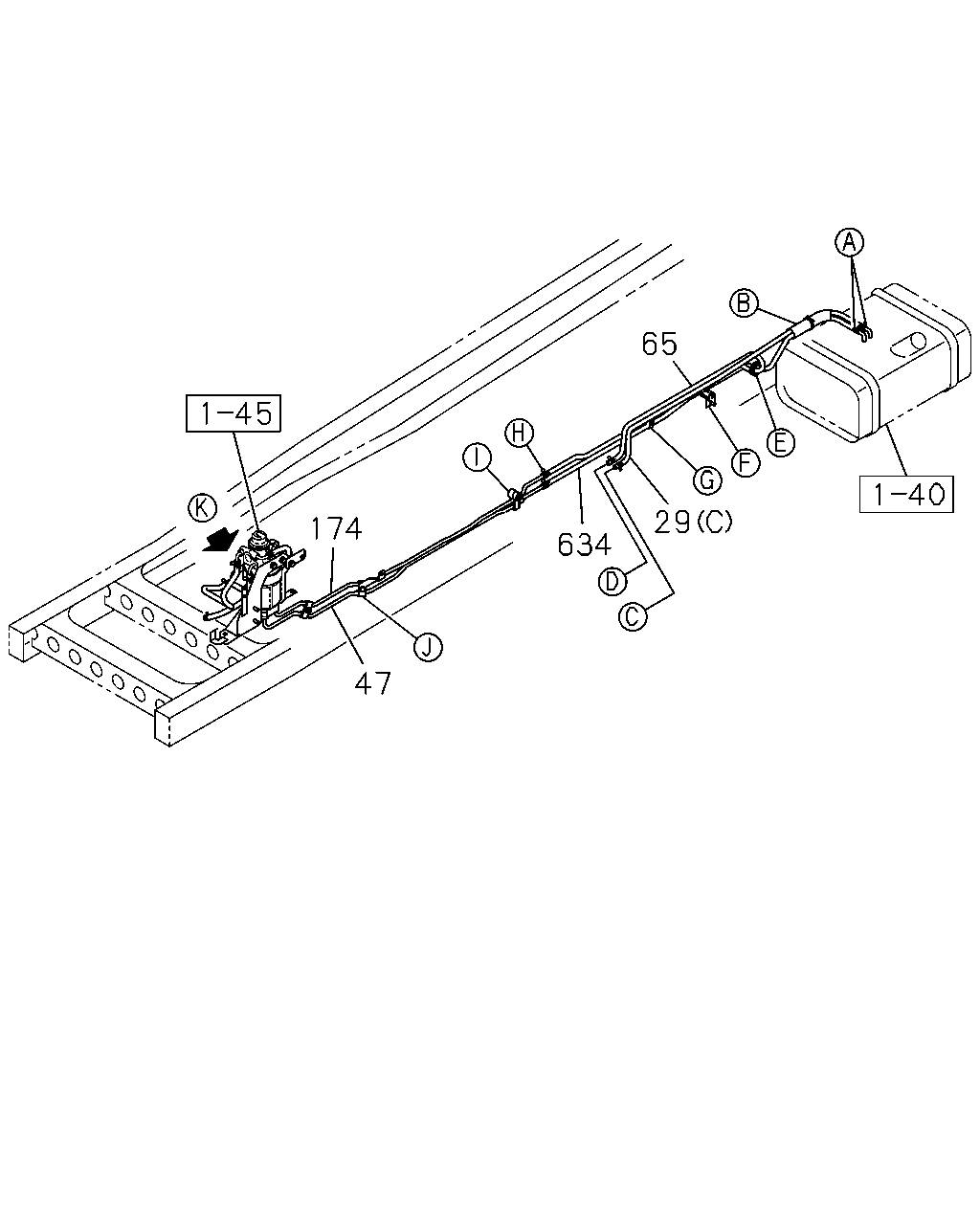

[141A] PIPING NO.2 (32 parça)

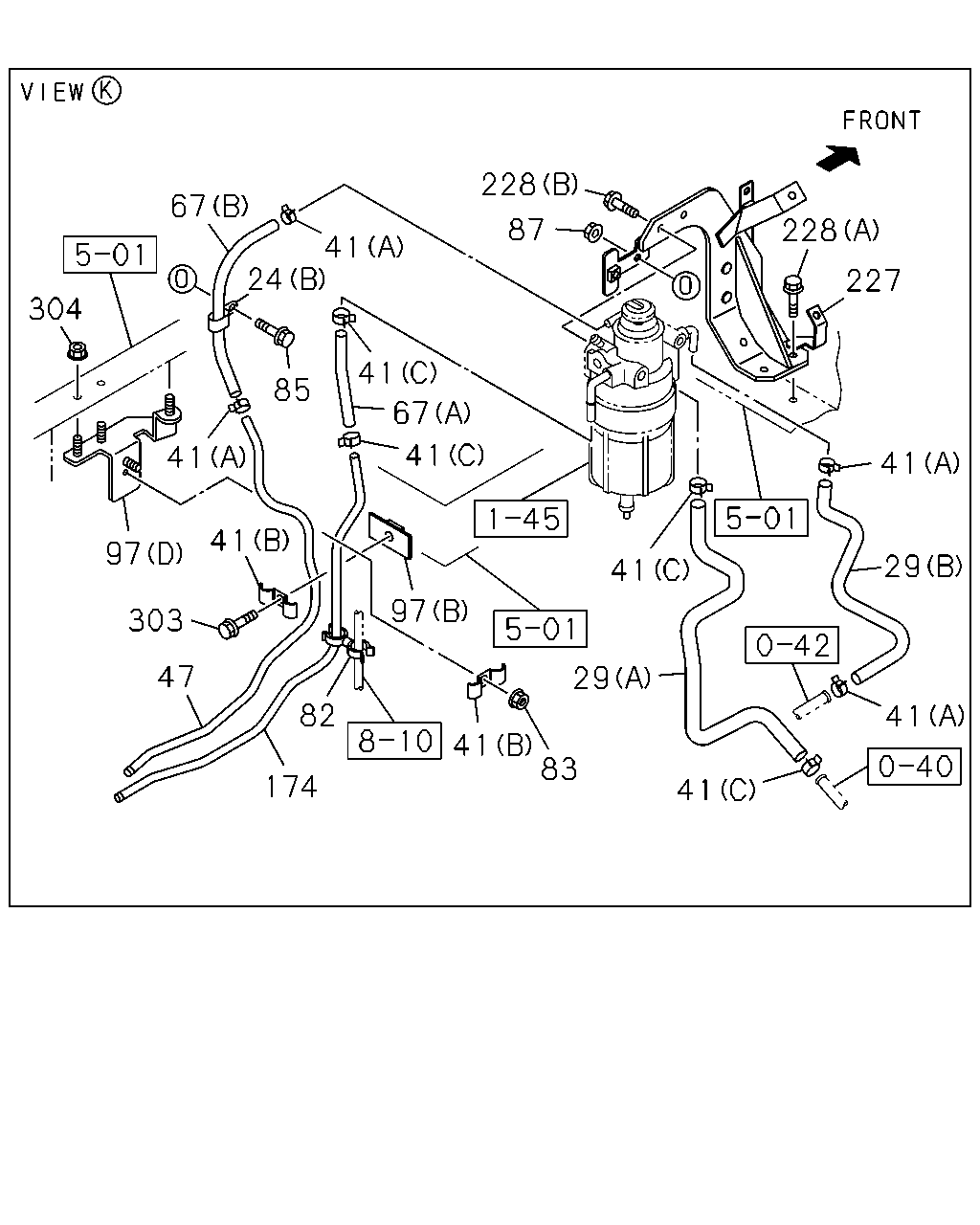

[141A] FUEL SEDIMENTER FIXING (32 parça)
[141A] PIPING NO.1 (7 parça)
▶
39
279
304
39
41
41
228
345
345
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
39
PIPE; FUEL
NPTF3/8-18 OD=10
8-98122-953-0
02
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
03
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1412-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1412-
228
BOLT; BRKT,SEDIMENTER
(C) M10X60 FLANGE
0-28051-060-0
02
1
1412-
228
BOLT; BRKT,SEDIMENTER
(B) M8X20 FLANGE
0-28650-820-0
02
1
1412-
279
WASHER
ID=10.5 OD=26
0-91614-710-0
02
1
1412-
304
NUT; BRKT
M8 FLANGE
0-91180-108-0
01
1
1412-
304
NUT; BRKT
M8 FLANGE
0-91180-108-0
02
1
1412-
304
NUT; BRKT
M10 FLANGE
0-91180-210-0
01
1
1412-
304
NUT; BRKT
M10 FLANGE
0-91180-210-0
02
1
1412-
345
PLUG
NPTF3/8-18
8-97329-623-0
02
1
1412-
29
634
41
41
41
41
55
41
24
303
97
304
65
41
174
47
41
634
24
309
309
83
217
80
41
83
303
304
97
95
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
(B) ID=15 H=24 L=20
1-09700-606-0
01
1
1412-
24
CLIP; FUEL HOSE
(A) ID=14.5 & 14.5
1-09701-246-1
02
1
1412-
29
HOSE; FUEL
(C) L=1150 SERVICED BY L=3000
0-01260-300-0
01
1
1412-
29
HOSE; FUEL
(A)
8-98078-194-3
01
1
1412-
29
HOSE; FUEL
(B)
8-98078-195-1
01
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
03
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1412-
47
PIPE; FUEL,RETURN
L=2240
8-98220-907-0
01
1
1412-
55
COVER; PIPE,FUEL TANK
L=800
1-09361-018-0
01
1
1412-
65
HOSE; FUEL,DELIVERY PIPE
L=1500 SERVICED BY L=3000
0-01260-300-0
01
1
1412-
80
BOLT; CLIP,FUEL TANK
M8X50 FLANGE
0-28050-850-0
03
1
1412-
80
BOLT; CLIP,FUEL TANK
M8X20 FLANGE
0-28650-820-0
01
1
1412-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
06
1
1412-
95
BUSHING; PIPE,FUEL TANK
ID=28 OD=35 T=17
9-09956-256-2
01
1
1412-
97
BRACKET; CLIP
(B) L=50
1-47475-299-2
01
1
1412-
97
BRACKET; CLIP
(C)
8-98078-201-0
01
1
1412-
97
BRACKET; CLIP
(D)
8-98083-537-0
01
1
1412-
97
BRACKET; CLIP
(A)
8-98109-768-0
01
1
1412-
174
PIPE; FUEL,FEED,FRT
L=2080
8-98220-906-0
01
1
1412-
217
COLLAR; FUEL PIPE FIX
ID=8
1-47459-011-0
03
1
1412-
303
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
01
1
1412-
303
BOLT; BRKT
M10X30 FLANGE
0-28651-030-0
01
1
1412-
304
NUT; BRKT
M8 FLANGE
0-91180-108-0
01
1
1412-
304
NUT; BRKT
M8 FLANGE
0-91180-108-0
02
1
1412-
304
NUT; BRKT
M10 FLANGE
0-91180-210-0
01
1
1412-
304
NUT; BRKT
M10 FLANGE
0-91180-210-0
02
1
1412-
309
CLIP; PIPE
(A) ID=10 & 10
1-09709-241-0
03
1
1412-
309
CLIP; PIPE
(B) ID=10 & 10
1-09709-243-0
03
1
1412-
634
HOSE; RUBBER RETURN
L=1200 SERVICED BY L=3000
0-01558-300-0
01
1
1412-
67
41
24
304
41
85
41
97
41
303
47
97
82
174
41
83
29
41
41
29
41
41
227
228
228
87
67
41
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
(B) ID=15 H=24 L=20
1-09700-606-0
01
1
1412-
24
CLIP; FUEL HOSE
(A) ID=14.5 & 14.5
1-09701-246-1
02
1
1412-
29
HOSE; FUEL
(C) L=1150 SERVICED BY L=3000
0-01260-300-0
01
1
1412-
29
HOSE; FUEL
(A)
8-98078-194-3
01
1
1412-
29
HOSE; FUEL
(B)
8-98078-195-1
01
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
03
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1412-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1412-
47
PIPE; FUEL,RETURN
L=2240
8-98220-907-0
01
1
1412-
67
HOSE; FUEL,DELIVERY
(A) L=140 SERVICED BY L=3000
0-01260-300-0
01
1
1412-
67
HOSE; FUEL,DELIVERY
(B) L=210 SERVICED BY L=3000
0-01558-300-0
01
1
1412-
82
CLIP; FUEL HOSE
ID=13 & 16.5
8-94169-028-0
01
1
1412-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
06
1
1412-
85
BOLT; CLIP,FUEL HOSE
M8X20 FLANGE
0-28650-820-0
01
1
1412-
87
NUT; CLIP,FUEL HOSE
M8 FLANGE
0-91180-108-0
01
1
1412-
97
BRACKET; CLIP
(B) L=50
1-47475-299-2
01
1
1412-
97
BRACKET; CLIP
(C)
8-98078-201-0
01
1
1412-
97
BRACKET; CLIP
(D)
8-98083-537-0
01
1
1412-
97
BRACKET; CLIP
(A)
8-98109-768-0
01
1
1412-
174
PIPE; FUEL,FEED,FRT
L=2080
8-98220-906-0
01
1
1412-
227
BRACKET; FUEL SEDIMENTER
8-98133-172-0
01
1
1412-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1412-
228
BOLT; BRKT,SEDIMENTER
(C) M10X60 FLANGE
0-28051-060-0
02
1
1412-
228
BOLT; BRKT,SEDIMENTER
(B) M8X20 FLANGE
0-28650-820-0
02
1
1412-
303
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
01
1
1412-
303
BOLT; BRKT
M10X30 FLANGE
0-28651-030-0
01
1
1412-
304
NUT; BRKT
M8 FLANGE
0-91180-108-0
01
1
1412-
304
NUT; BRKT
M8 FLANGE
0-91180-108-0
02
1
1412-
304
NUT; BRKT
M10 FLANGE
0-91180-210-0
01
1
1412-
304
NUT; BRKT
M10 FLANGE
0-91180-210-0
02
1
1412-
174
47
634
29
65
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
29
HOSE; FUEL
(C) L=1150 SERVICED BY L=3000
0-01260-300-0
01
1
1412-
29
HOSE; FUEL
(A)
8-98078-194-3
01
1
1412-
29
HOSE; FUEL
(B)
8-98078-195-1
01
1
1412-
47
PIPE; FUEL,RETURN
L=2240
8-98220-907-0
01
1
1412-
65
HOSE; FUEL,DELIVERY PIPE
L=1500 SERVICED BY L=3000
0-01260-300-0
01
1
1412-
174
PIPE; FUEL,FEED,FRT
L=2080
8-98220-906-0
01
1
1412-
634
HOSE; RUBBER RETURN
L=1200 SERVICED BY L=3000
0-01558-300-0
01
1
1412-
