Isuzu WW
▶
TRUCKS
▶
FSR
▶
11139 - FSR-R(EU)EU4 EXC.SPA
▶
3 - Brakes, Brake System
▶
3-70 - BRAKE PIPING; AIR,AIR MASTER
▶
3-70 — BRAKE PIPING; AIR,AIR MASTER
(#15196) — 61 parça
◀

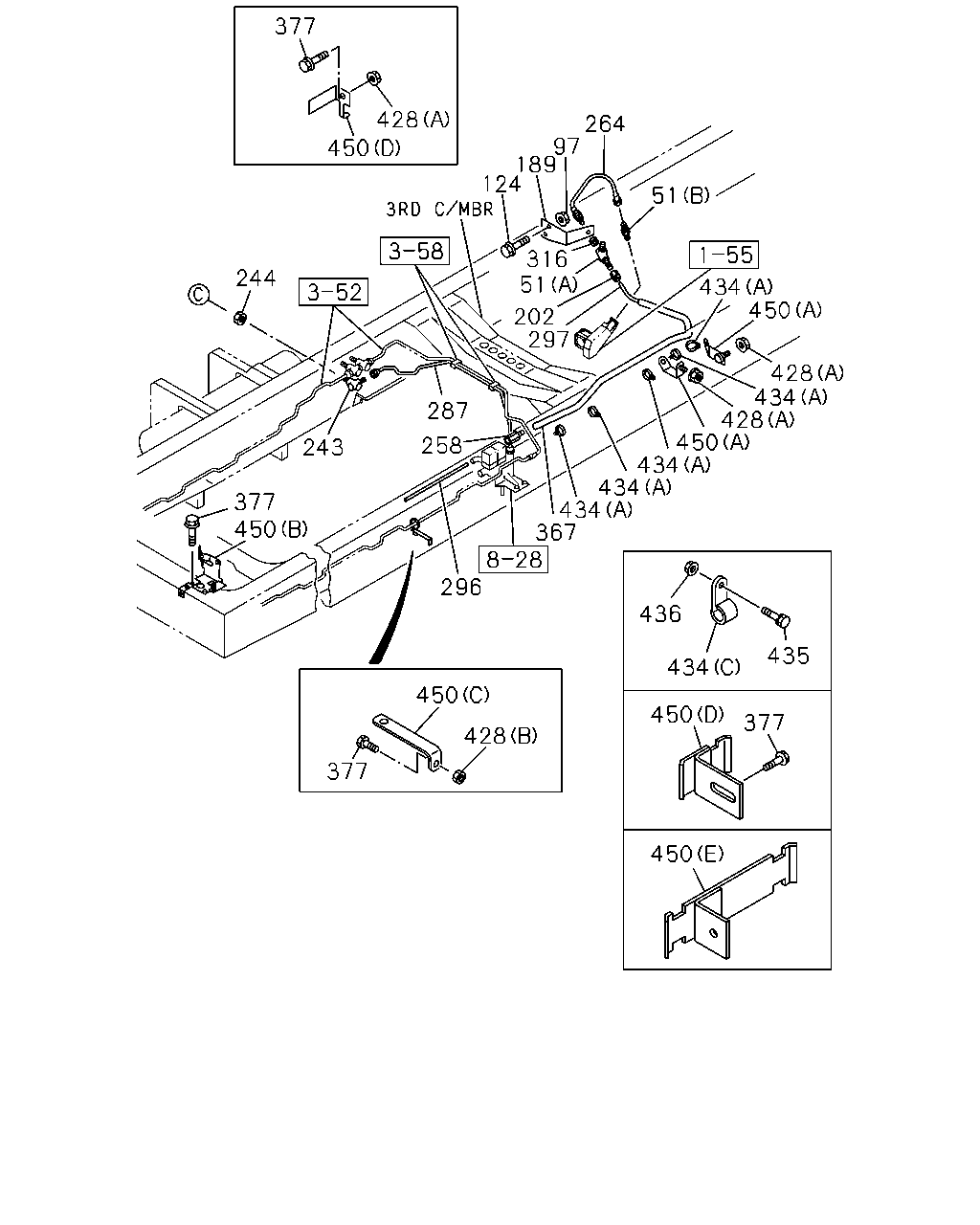

[370A] FRAME SIDE (41 parça)
[370A] AIR TANK SIDE (20 parça)
▶
377
428
264
97
189
124
450
51
316
51
244
434
450
202
297
428
434
428
450
434
434
434
367
296
287
258
243
377
450
436
435
434
450
450
377
428
377
450
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
51
UNION
(A) M12 ELBOW
0-92125-006-0
01
1
0803-
51
UNION
(B) M12 & PT1/4 STRAIGHT
1-09650-074-1
01
1
0803-
97
NUT; BRKT
M8 FLANGE
0-91180-108-0
02
1
0803-
124
BOLT; BRKT
M8X25 FLANGE
0-28650-825-0
02
1
0803-
189
BRACKET; FLEX HOSE
1-47479-914-0
01
1
0803-
202
ADAPTER
DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
0803-
243
UNION; AIR PIPE
M12 ELBOW
0-92125-206-0
01
1
0803-
244
NUT; UNION,AIR PIPE
M12
9-09840-280-0
01
1
0803-
258
CONNECTOR; NYLON TUBE
DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
0803-
264
HOSE; FLEX
L=240
1-09363-671-0
01
1
0803-
287
PIPE; AIR,MAG VLV
L=862 SERVICED BY L=900
1-47428-813-0
01
1
0803-
296
TUBE; NYLON
SERVICED BY L=4000 OD=6
1-87411-002-0
01
1
0803-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
02
1
0803-
297
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
01
1
0803-
316
NUT; FLEX HOSE
M12
9-09840-280-0
01
1
0803-
367
TUBE; CORRUGATE
SERVICED BY L=4000 ID=7
1-87411-017-0
01
1
0803-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87411-025-0
01
1
0803-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
01
1
0803-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
01
1
0803-
377
BOLT; BRKT FIX
M8X25 FLANGE
0-28650-825-0
03
1
0803-
377
BOLT; BRKT FIX
M10X30 FLANGE
0-28651-030-0
01
1
0803-
377
BOLT; BRKT FIX
M10X30 FLANGE
0-28651-030-0
03
1
0806-
428
NUT; BRKT
(A) M10 FLANGE
0-91180-210-0
03
1
0803-0805
428
NUT; BRKT
(B) M8 FLANGE
0-91180-108-0
01
1
0803-
428
NUT; BRKT
(A) M10 FLANGE
0-91180-210-0
01
1
0803-
434
CLIP
(C) ID=7 L=20
0-95234-635-0
01
1
0803-
434
CLIP
(B) ID=15 H=24 L=20
1-09700-606-0
02
1
0803-
434
CLIP
(A) L=350
1-09707-183-0
01
1
0803-
434
CLIP
(A) L=350
1-09707-183-0
02
1
0803-
434
CLIP
(A) L=350
1-09707-183-0
04
1
0803-
434
CLIP
(A) L=350
1-09707-183-0
12
1
0803-
434
CLIP
(D) ID=10 & 15
1-09709-279-1
01
1
0803-
435
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
01
1
0803-
435
BOLT; CLIP
M8X25 FLANGE
0-28650-825-0
02
1
0803-
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
0803-
450
BRACKET; CLIP
(B)
8-98070-479-0
01
1
0803-
450
BRACKET; CLIP
(D)
8-98100-216-1
01
1
0803-
450
BRACKET; CLIP
(A)
8-98021-994-1
03
1
0803-0805
450
BRACKET; CLIP
(E)
8-98117-686-0
03
1
0806-
450
BRACKET; CLIP
(C) L=60 H=30
1-47477-716-1
01
1
0803-0806
450
BRACKET; CLIP
(C)
1-47477-694-0
01
1
0807-
7
1
377
434
6
434
21
34
116
116
53
116
116
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,AIR TANK
8-98079-973-0
01
1
0803-
6
BRACKET; FLEX HOSE,AIR TANK
8-98079-987-1
01
1
0803-
7
BOLT; BRKT,FLEX HOSE,AIR TANK
M8X30 FLANGE
0-28650-830-0
02
1
0803-
21
PIPE; AIR,UNION TO AIR DRYER
L=1701
8-98101-764-0
01
1
0803-
34
PIPE; AIR
L=1135 SERVICED BY L=1200
1-49115-487-0
01
1
0803-
53
PIPE; AIR,AIR TANK TO VALVE
8-98114-754-0
01
1
0803-
116
PIPE; AIR,PROTECTION VLV
H.S.A SYSTEM<6EP> (C) L=524 SERVICED BY L=550
1-47428-808-0
01
1
0803-0805
116
PIPE; AIR,PROTECTION VLV
(D) L=1291 SERVICED BY L=1370
1-47428-818-0
01
1
0803-
116
PIPE; AIR,PROTECTION VLV
(A)
8-98101-767-0
01
1
0803-
116
PIPE; AIR,PROTECTION VLV
(B)
8-98101-768-0
01
1
0803-
377
BOLT; BRKT FIX
M8X25 FLANGE
0-28650-825-0
03
1
0803-
377
BOLT; BRKT FIX
M10X30 FLANGE
0-28651-030-0
01
1
0803-
377
BOLT; BRKT FIX
M10X30 FLANGE
0-28651-030-0
03
1
0806-
434
CLIP
(C) ID=7 L=20
0-95234-635-0
01
1
0803-
434
CLIP
(B) ID=15 H=24 L=20
1-09700-606-0
02
1
0803-
434
CLIP
(A) L=350
1-09707-183-0
01
1
0803-
434
CLIP
(A) L=350
1-09707-183-0
02
1
0803-
434
CLIP
(A) L=350
1-09707-183-0
04
1
0803-
434
CLIP
(A) L=350
1-09707-183-0
12
1
0803-
434
CLIP
(D) ID=10 & 15
1-09709-279-1
01
1
0803-
Seçili parçaları sepete ekle
İpucu: çizimdeki balona veya tablodaki
Balon
sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
