3-78 — FIXING PARTS; AIR PIPING (#151048) — 116 parça

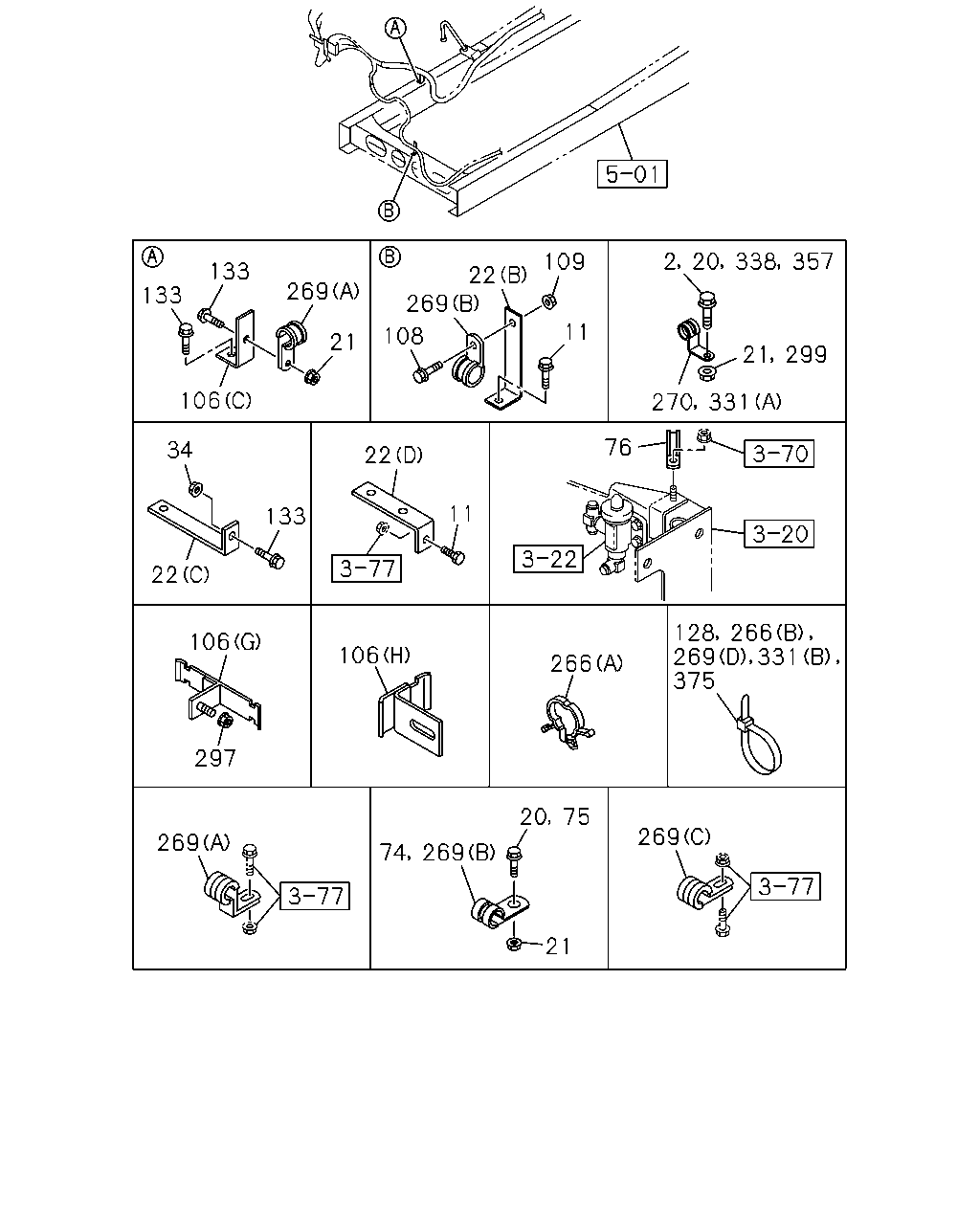

133 133 269 21 106 108 269 22 109 11 2 20 338 357 21 299 270 331 34 133 22 22 11 76 106 297 106 266 128 266 269 331 375 269 74 269 20 75 21 269

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
2	BOLT; CLIP FIX M8X20 FLANGE THA	0-28650-820-0	03	1	1410-
11	BOLT; CLIP BRKT M8X25 FLANGE THA	0-28650-825-0	01	1	1410-
11	BOLT; CLIP BRKT M8X25 FLANGE THA	0-28650-825-0	01	1	1410-
20	BOLT; CLIP M8X20 FLANGE THA	0-28650-820-0	02	1	1410-
20	BOLT; CLIP M8X25 FLANGE THA	0-28650-825-0	01	1	1410-
21	NUT; CLIP M8 FLANGE THA	0-91180-108-0	04	1	1410-
22	BRACKET; CLIP (A) THA	1-47476-200-0	01	1	1410-
22	BRACKET; CLIP (C) L=95 THA	1-82699-085-0	01	1	1410-
22	BRACKET; CLIP (D) L=60 H=30 THA	1-47477-716-1	01	1	1410-
22	BRACKET; CLIP (D) L=60 H=30 THA	1-47477-716-1	01	1	1410-
22	BRACKET; CLIP (B) THA	1-34656-009-0	01	1	1410-
34	NUT; BRKT M8 FLANGE THA	0-91180-108-0	01	1	1410-
34	NUT; BRKT M8 FLANGE THA	0-91180-108-0	02	1	1410-
74	CLIP; NYLON TUBE ID=25 L=50 THA	1-09701-019-0	01	1	1410-
75	BOLT; CLIP M8X35 FLANGE THA	0-28650-835-0	01	1	1410-
76	CLIP; NYLON TUBE ID=39 L=33 THA	8-98009-359-0	01	1	1410-
106	BRACKET; TUBE CLIP (C) L=75 THA	1-47477-119-0	01	1	1410-
106	BRACKET; TUBE CLIP (E) L=150 H=30 THA	1-47477-629-2	02	1	1410-
106	BRACKET; TUBE CLIP (A) L=100 H=30 THA	1-47477-645-2	07	1	1410-
106	BRACKET; TUBE CLIP (B) L=60 H=30 THA	1-47477-716-1	01	1	1410-
106	BRACKET; TUBE CLIP (F) L=55 B=25 THA	1-47478-439-0	01	1	1410-
106	BRACKET; TUBE CLIP (D) THA	1-47479-553-0	01	1	1410-
106	BRACKET; TUBE CLIP (G) THA	1-47479-554-0	01	1	1410-
106	BRACKET; TUBE CLIP (H) THA	1-47479-693-0	02	1	1410-
108	BOLT; TUBE CLIP M8X20 FLANGE THA	0-28650-820-0	01	1	1410-
108	BOLT; TUBE CLIP M8X25 FLANGE THA	0-28650-825-0	04	1	1410-
108	BOLT; TUBE CLIP M8X35 FLANGE THA	0-28650-835-0	01	1	1410-
109	NUT; TUBE CLIP M8 FLANGE THA	0-91180-108-0	03	1	1410-
128	CLIP; NYLON TUBE L=350 THA	1-09707-183-0	03	1	1410-
133	BOLT; BRKT M8X20 FLANGE THA	0-28650-820-0	01	1	1410-
133	BOLT; BRKT M8X25 FLANGE THA	0-28650-825-0	10	1	1410-
133	BOLT; BRKT M8X30 FLANGE THA	0-28650-830-0	01	1	1410-
133	BOLT; BRKT M8X35 FLANGE THA	0-28650-835-0	07	1	1410-
266	CLIP; NYLON TUBE (B) L=350 THA	1-09707-183-0	09	1	1410-
266	CLIP; NYLON TUBE (A) ID=18-24 L=22 THA	1-09709-295-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (A) ID=35 L=33 THA	1-09700-945-0	05	1	1410-
269	CLIP; BAND,NYLON TUBE (B) ID=23 L=27 THA	1-09700-946-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (C) ID=35 H=45 L=33 THA	1-09700-947-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (C) ID=21 L=30 H=40 THA	1-09700-991-1	02	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	02	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	16	1	1410-
270	CLIP; NYLON TUBE ID=16 H=25 L=25 THA	1-09701-162-0	03	1	1410-
297	NUT; BRKT M8 FLANGE THA	0-91180-108-0	03	1	1410-
299	NUT; CLIP M8 FLANGE THA	0-91180-108-0	01	1	1410-
331	CLIP; NYLON TUBE (A) ID=18 H=23 L=28 THA	1-09701-070-0	01	1	1410-
331	CLIP; NYLON TUBE (B) L=350 THA	1-09707-183-0	01	1	1410-
338	BOLT; PIPE CLIP M8X20 FLANGE THA	0-28650-820-0	01	1	1410-
357	BOLT; CLIP FIX M8X10 FLANGE THA	0-28050-810-0	02	1	1410-
375	CLIP; AIR PIPE L=350 THA	1-09707-183-0	01	1	1410-

388

	Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
	388	SEAL 100X40 THA	1-72498-022-1	03	1	1410-

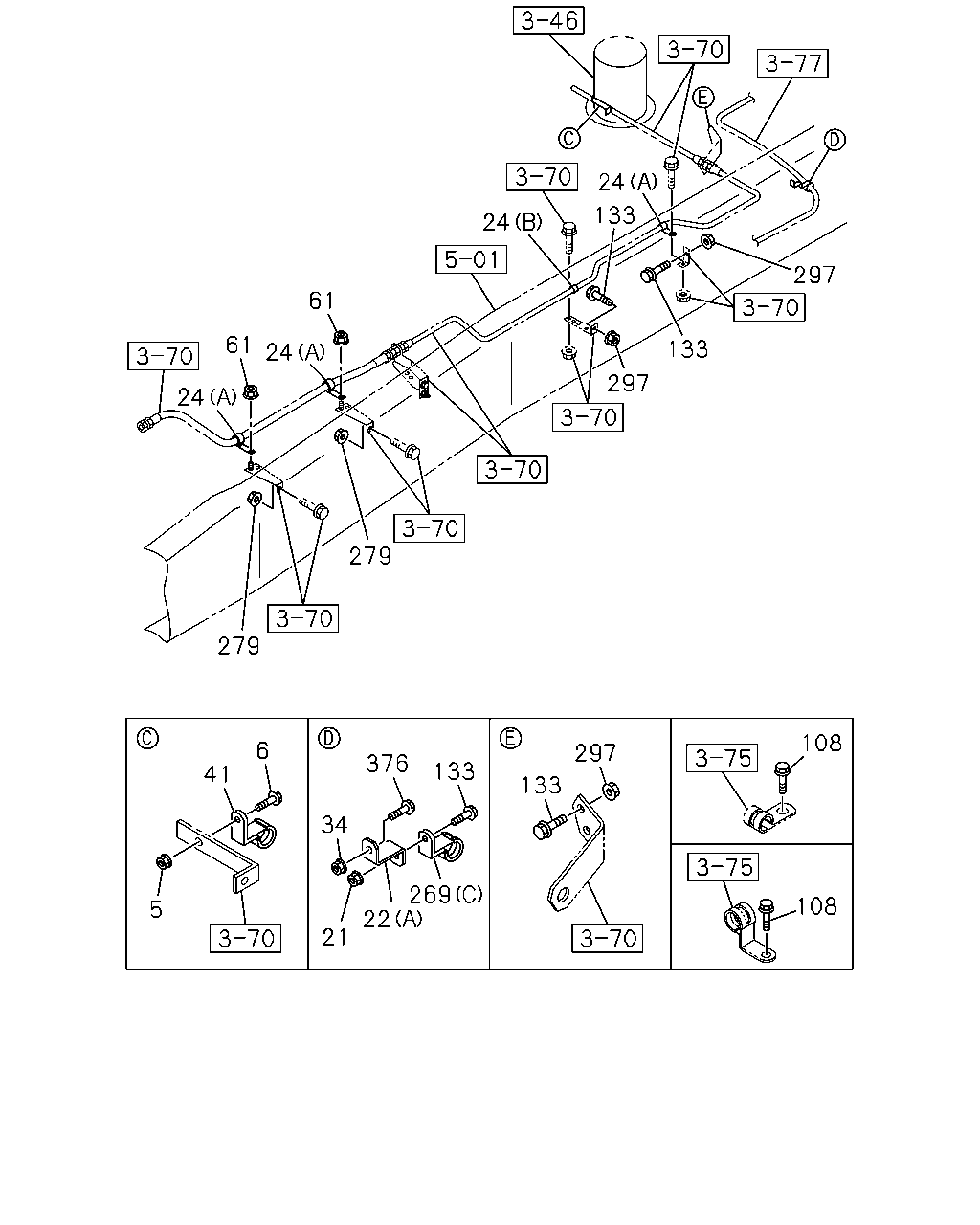

24 133 297 24 133 297 61 24 61 24 279 279 41 6 5 34 376 133 269 22 21 133 297 108 108

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
5	BOLT; PIPE CLIP M8X20 FLANGE THA	0-28650-820-0	01	1	1410-
6	NUT; PIPE CLIP M8 FLANGE THA	0-91180-108-0	01	1	1410-
21	NUT; CLIP M8 FLANGE THA	0-91180-108-0	04	1	1410-
22	BRACKET; CLIP (A) THA	1-47476-200-0	01	1	1410-
22	BRACKET; CLIP (C) L=95 THA	1-82699-085-0	01	1	1410-
22	BRACKET; CLIP (D) L=60 H=30 THA	1-47477-716-1	01	1	1410-
22	BRACKET; CLIP (D) L=60 H=30 THA	1-47477-716-1	01	1	1410-
22	BRACKET; CLIP (B) THA	1-34656-009-0	01	1	1410-
24	CLIP; PIPE (B) ID=15 H=24 L=20 THA	1-09700-606-0	01	1	1410-
24	CLIP; PIPE (A) ID=25 L=50 THA	1-09701-019-0	03	1	1410-
34	NUT; BRKT M8 FLANGE THA	0-91180-108-0	01	1	1410-
34	NUT; BRKT M8 FLANGE THA	0-91180-108-0	02	1	1410-
41	CLIP; AIR PIPE ID=25 H=30 L=35 THA	1-09700-875-0	01	1	1410-
61	NUT; CLIP FIX M8 FLANGE THA	0-91180-108-0	03	1	1410-
108	BOLT; TUBE CLIP M8X20 FLANGE THA	0-28650-820-0	01	1	1410-
108	BOLT; TUBE CLIP M8X25 FLANGE THA	0-28650-825-0	04	1	1410-
108	BOLT; TUBE CLIP M8X35 FLANGE THA	0-28650-835-0	01	1	1410-
133	BOLT; BRKT M8X20 FLANGE THA	0-28650-820-0	01	1	1410-
133	BOLT; BRKT M8X25 FLANGE THA	0-28650-825-0	10	1	1410-
133	BOLT; BRKT M8X30 FLANGE THA	0-28650-830-0	01	1	1410-
133	BOLT; BRKT M8X35 FLANGE THA	0-28650-835-0	07	1	1410-
269	CLIP; BAND,NYLON TUBE (A) ID=35 L=33 THA	1-09700-945-0	05	1	1410-
269	CLIP; BAND,NYLON TUBE (B) ID=23 L=27 THA	1-09700-946-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (C) ID=35 H=45 L=33 THA	1-09700-947-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (C) ID=21 L=30 H=40 THA	1-09700-991-1	02	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	02	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	16	1	1410-
279	NUT; BRKT M8 FLANGE THA	0-91180-108-0	02	1	1410-
279	NUT; BRKT M8 FLANGE THA	0-91180-108-0	15	1	1410-
297	NUT; BRKT M8 FLANGE THA	0-91180-108-0	03	1	1410-
376	BOLT; BRKT M8X25 FLANGE THA	0-28650-825-0	01	1	1410-

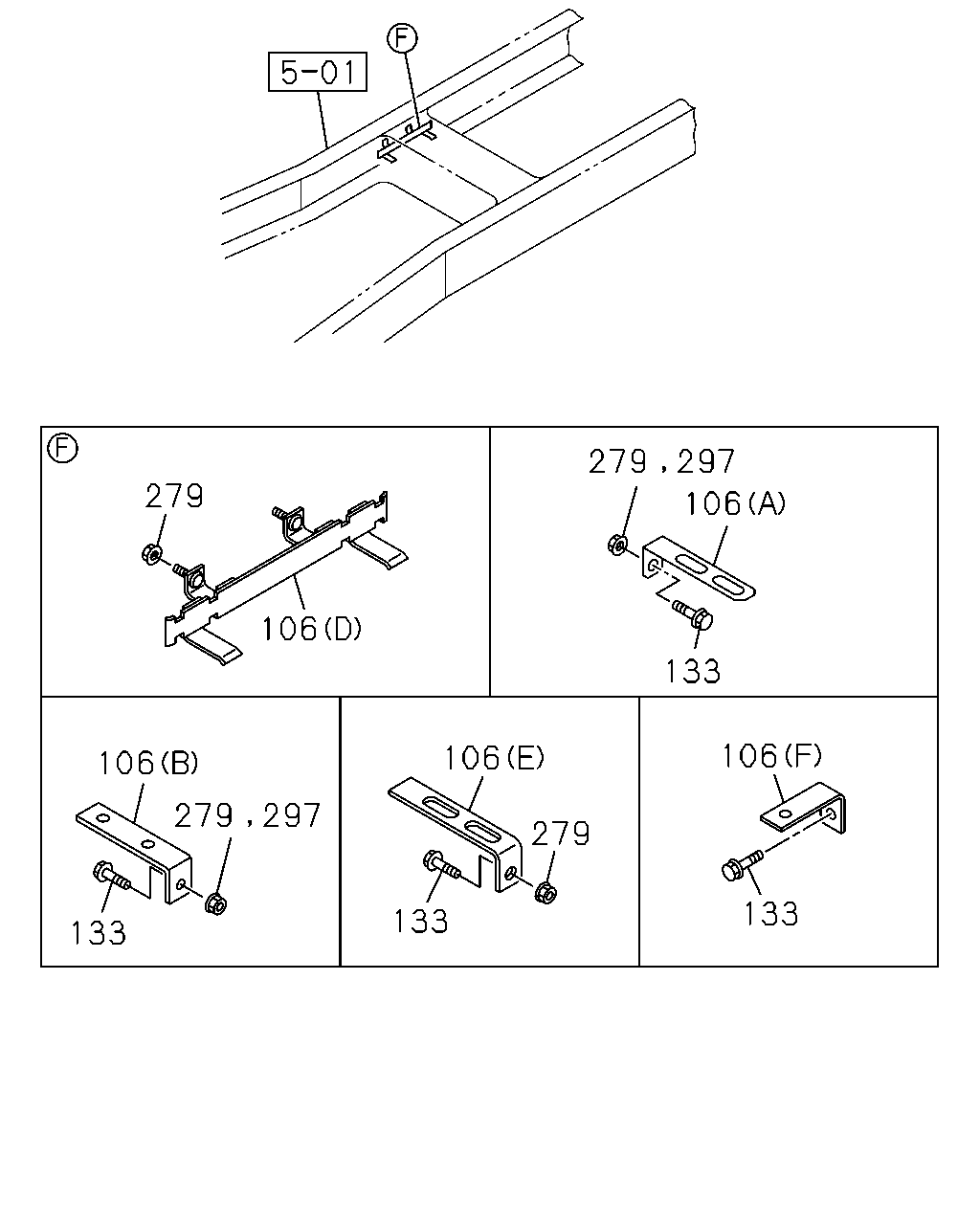

279 106 279 297 106 133 106 279 297 133 106 279 133 106 133

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
106	BRACKET; TUBE CLIP (C) L=75 THA	1-47477-119-0	01	1	1410-
106	BRACKET; TUBE CLIP (E) L=150 H=30 THA	1-47477-629-2	02	1	1410-
106	BRACKET; TUBE CLIP (A) L=100 H=30 THA	1-47477-645-2	07	1	1410-
106	BRACKET; TUBE CLIP (B) L=60 H=30 THA	1-47477-716-1	01	1	1410-
106	BRACKET; TUBE CLIP (F) L=55 B=25 THA	1-47478-439-0	01	1	1410-
106	BRACKET; TUBE CLIP (D) THA	1-47479-553-0	01	1	1410-
106	BRACKET; TUBE CLIP (G) THA	1-47479-554-0	01	1	1410-
106	BRACKET; TUBE CLIP (H) THA	1-47479-693-0	02	1	1410-
133	BOLT; BRKT M8X20 FLANGE THA	0-28650-820-0	01	1	1410-
133	BOLT; BRKT M8X25 FLANGE THA	0-28650-825-0	10	1	1410-
133	BOLT; BRKT M8X30 FLANGE THA	0-28650-830-0	01	1	1410-
133	BOLT; BRKT M8X35 FLANGE THA	0-28650-835-0	07	1	1410-
279	NUT; BRKT M8 FLANGE THA	0-91180-108-0	02	1	1410-
279	NUT; BRKT M8 FLANGE THA	0-91180-108-0	15	1	1410-
297	NUT; BRKT M8 FLANGE THA	0-91180-108-0	03	1	1410-

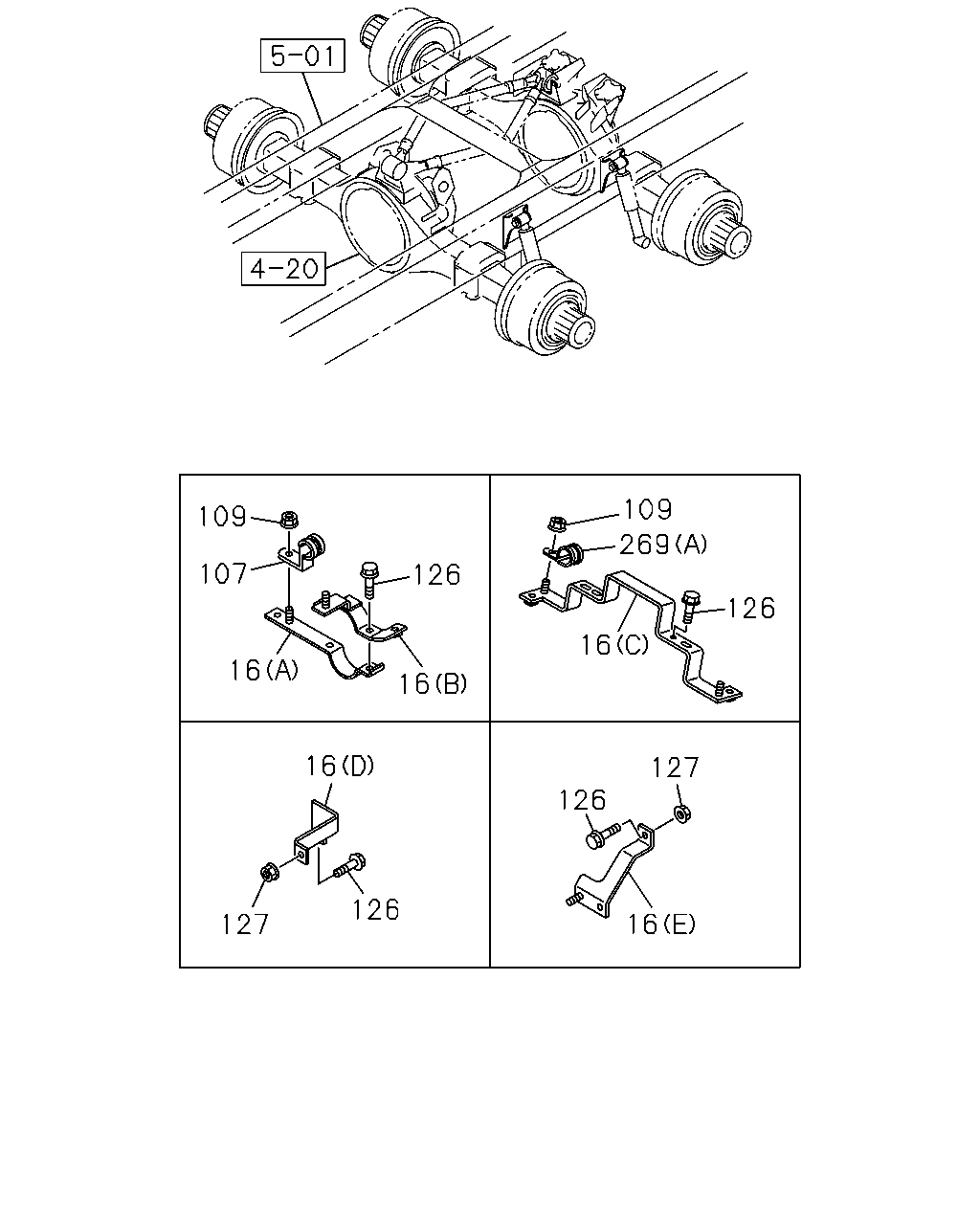

109 107 126 16 16 109 269 126 16 16 127 126 126 127 16

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
16	BRACKET; PIPE CLIP (C) THA	1-47479-898-0	02	1	1410-
16	BRACKET; PIPE CLIP (D) THA	8-98086-226-0	01	1	1410-
16	BRACKET; PIPE CLIP (E) THA	8-98110-074-0	01	1	1410-
16	BRACKET; PIPE CLIP (A) THA	1-47479-856-0	02	1	1410-
16	BRACKET; PIPE CLIP (B) THA	1-47479-857-0	02	1	1410-
107	CLIP; NYLON TUBE ID=35 H=45 L=33 THA	1-09700-947-0	02	1	1410-
109	NUT; TUBE CLIP M8 FLANGE THA	0-91180-108-0	03	1	1410-
126	BOLT; CLIP BRKT M8X12 FLANGE THA	0-28050-812-0	04	1	1410-
126	BOLT; CLIP BRKT M8X25 FLANGE THA	0-28650-825-0	04	1	1410-
126	BOLT; CLIP BRKT M8X35 FLANGE THA	0-28650-835-0	02	1	1410-
127	NUT; CLIP BRKT M8 FLANGE THA	0-91180-108-0	02	1	1410-
269	CLIP; BAND,NYLON TUBE (A) ID=35 L=33 THA	1-09700-945-0	05	1	1410-
269	CLIP; BAND,NYLON TUBE (B) ID=23 L=27 THA	1-09700-946-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (C) ID=35 H=45 L=33 THA	1-09700-947-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (C) ID=21 L=30 H=40 THA	1-09700-991-1	02	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	01	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	02	1	1410-
269	CLIP; BAND,NYLON TUBE (D) L=350 THA	1-09707-183-0	16	1	1410-
