3-70 — BRAKE PIPING; AIR,AIR MASTER
(#14885) — 68 parça
◀

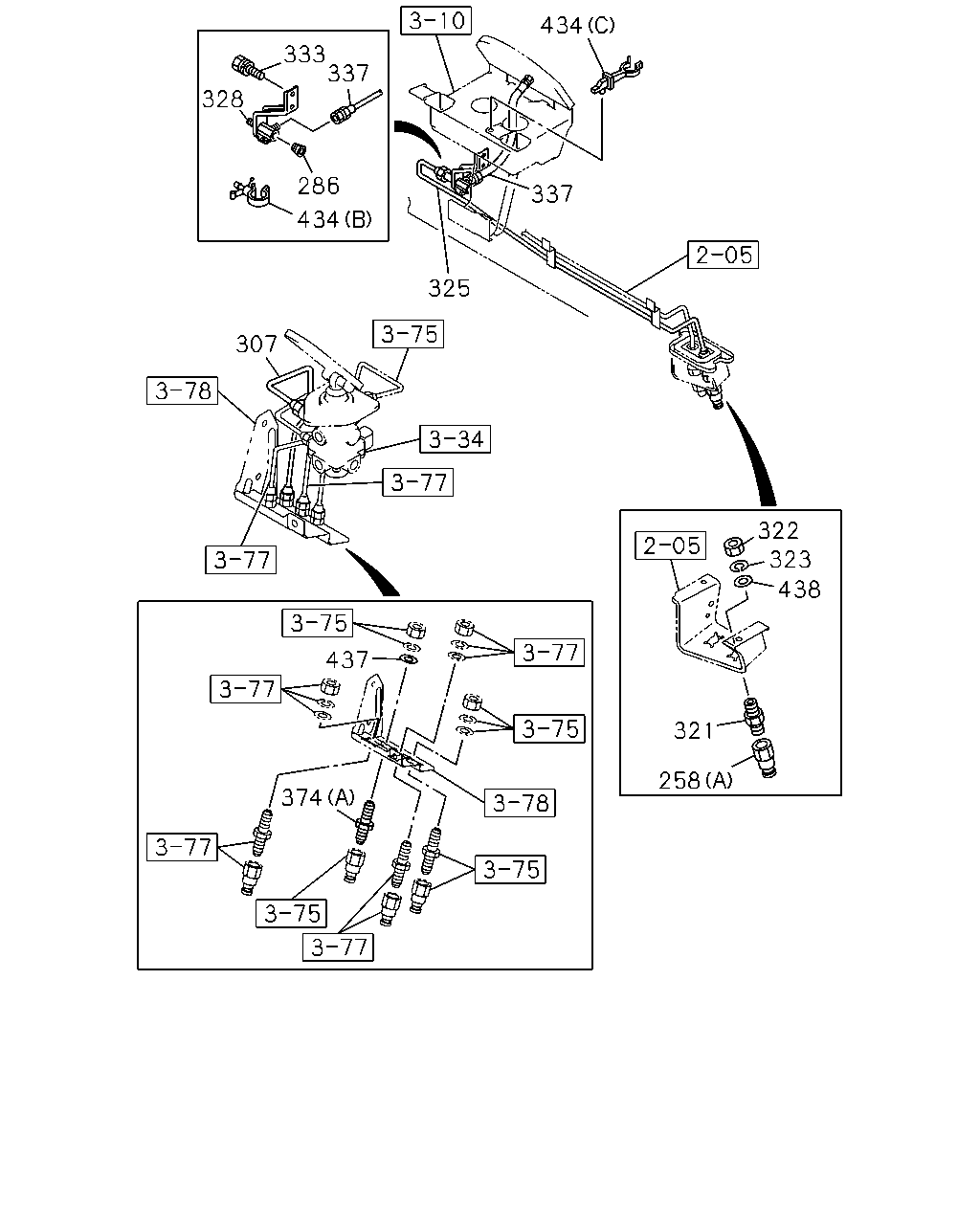

[370A] CAB SIDE (19 parça)

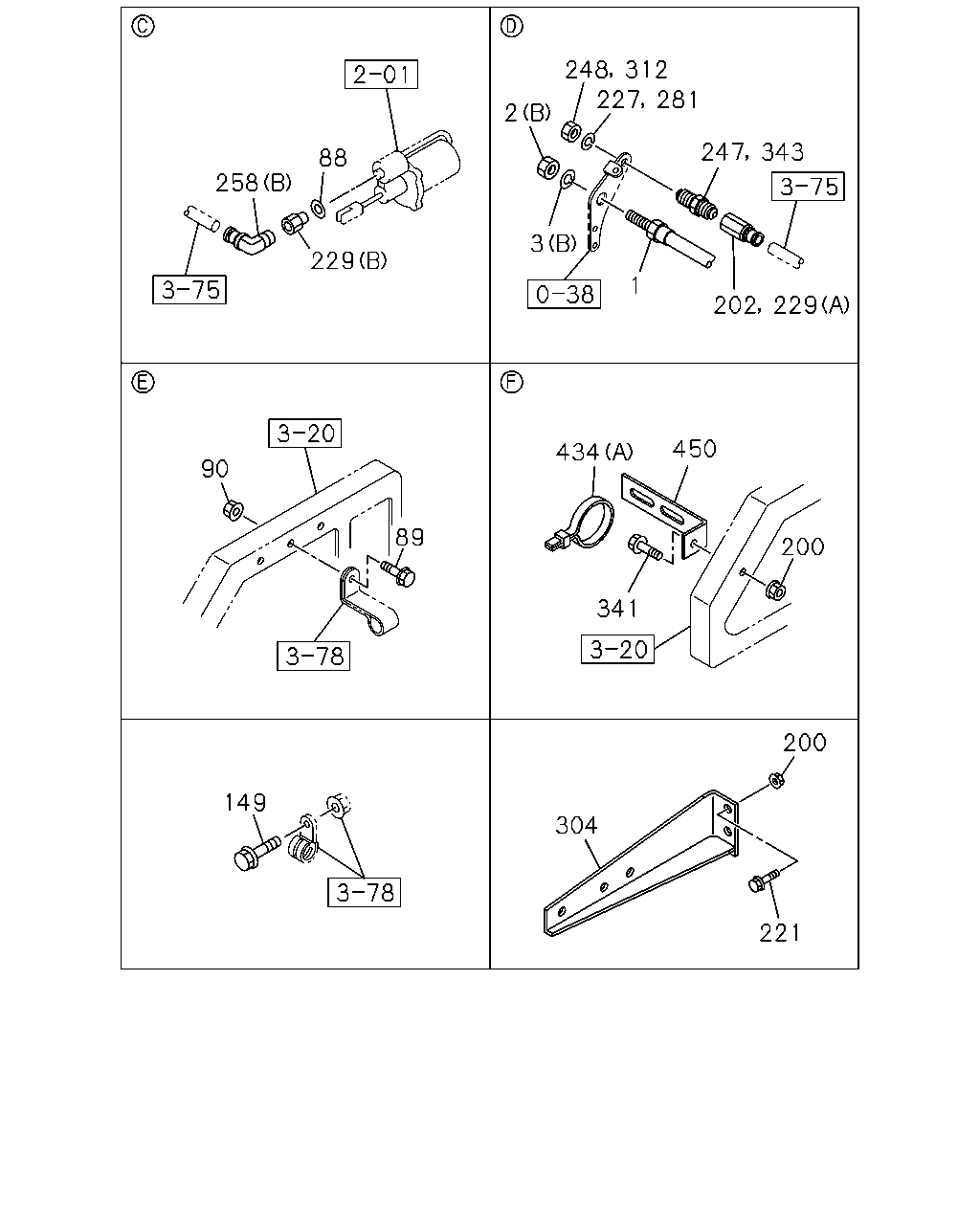

[370A] FRAME SIDE NO.2 (30 parça)

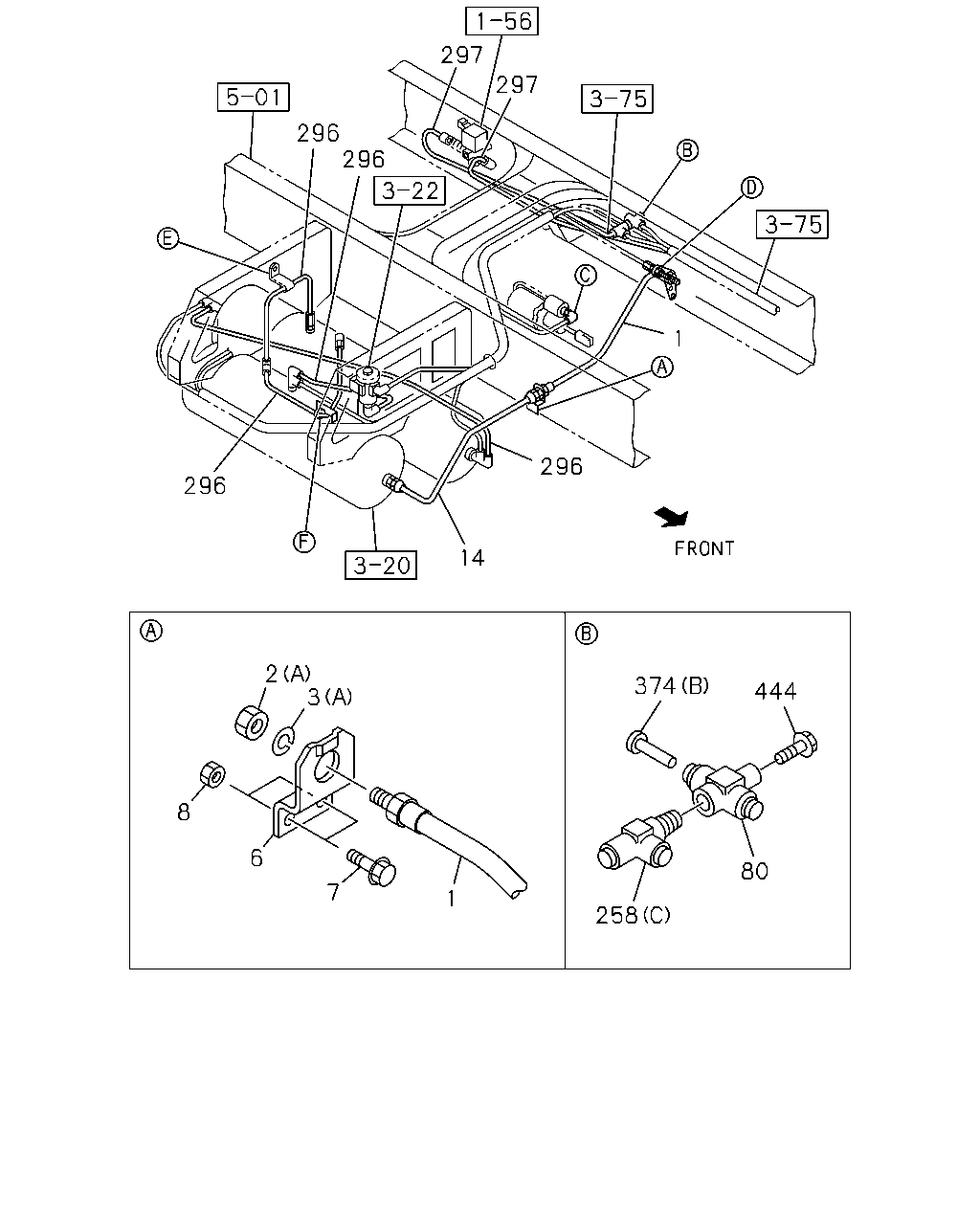

[370A] FRAME SIDE NO.1 (19 parça)
▶
434
333
337
328
286
337
434
325
307
322
323
438
437
321
258
374
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
258
CONNECTOR; NYLON TUBE
(A) DIN8 & M16 STRAIGHT
1-09660-875-0
01
1
0711-
258
CONNECTOR; NYLON TUBE
(B) DIN8 & R1/4 ELBOW
1-09660-956-0
01
1
0711-
258
CONNECTOR; NYLON TUBE
(C) DIN8X2 & R3/8 3WAY
1-09660-997-0
01
1
0711-
286
PLUG; AIR PIPE
9-09204-510-0
01
1
0711-
307
PIPE; AIR,FLEX HOSE TO BRK VLV
L=414
1-49121-497-0
01
1
0711-
321
JOINT; FLEX HOSE
1-09656-738-0
01
1
0711-
322
NUT; JOINT,FLEX HOSE
M10 H=8
1-09400-029-0
01
1
0711-
323
WASHER; LK,JOINT
ID=10.2
0-91510-510-0
01
1
0711-
325
PIPE; AIR,FLEX HOSE TO UNION
1-47492-452-2
01
1
0711-
328
UNION; AIR PIPE
1-47470-362-2
01
1
0711-
333
BOLT; PIPE UNION
M6X19.5 W/LK&PL WASHER
8-94279-201-0
02
1
0711-
337
HOSE; FLEX,UNION TO AIR PRESS GAGE
L=810
0-57210-810-0
01
1
0711-
374
CONNECTOR
(A) M16 STRAIGHT
1-09654-380-0
01
1
0711-
374
CONNECTOR
(B) OD=8
1-09661-616-0
01
1
0711-
434
CLIP
(A) L=250
1-09707-126-0
02
1
0711-
434
CLIP
(C) ID=17
1-09987-105-1
01
1
0711-
434
CLIP
(B)
8-94297-486-0
02
1
0711-
437
WASHER; PL,CONNECTOR
ID=17 OD=30
0-91610-516-0
01
1
0711-
438
WASHER; PL,JOINT
ID=10.5 OD=26 T=2.6
1-09985-184-0
01
1
0711-
248
312
227
281
2
247
343
88
258
3
229
1
202
229
450
434
90
89
200
341
200
149
304
221
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,AIR TANK
L=1400
0-77716-140-0
01
1
0711-
2
NUT; FLEX HOSE,AIR TANK
(B) M20
0-91111-520-0
01
1
0711-
2
NUT; FLEX HOSE,AIR TANK
(A) M22
0-91111-522-0
01
1
0711-
3
WASHER; LK,FLEX HOSE,AIR TANK
(B) ID=20.2
0-91510-520-0
01
1
0711-
3
WASHER; LK,FLEX HOSE,AIR TANK
(A) ID=22.5
0-91510-522-0
01
1
0711-
88
GASKET; NYLON TUBE
ID=14.2 OD=23.0 IDN
9-09572-014-0
01
1
0711-
89
BOLT; TUBE CLIP
M8X20 FLANGE IDN
0-28650-820-0
01
1
0711-
90
NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0
01
1
0711-
149
BOLT; TUBE CLIP
M8X16 FLANGE
0-28050-816-0
01
1
0711-
149
BOLT; TUBE CLIP
M8X35 FLANGE
0-28650-835-0
01
1
0711-
200
NUT; BRKT
M8 FLANGE
0-91180-108-0
04
1
0711-
202
ADAPTER
DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
0711-
221
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
02
1
0711-
227
WASHER; LK,UNION
ID=12.2
0-91510-512-0
01
1
0711-
229
ADAPTER; NYLON TUBE
(A) DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
0711-
229
ADAPTER; NYLON TUBE
(B) M14 & PT1/4 STRAIGHT
1-09669-130-0
01
1
0711-
247
UNION; AIR PIPE
M12 L=66.5
0-92113-306-0
01
1
0711-
248
NUT; PIPE UNION
M12
9-09840-280-0
01
1
0711-
258
CONNECTOR; NYLON TUBE
(A) DIN8 & M16 STRAIGHT
1-09660-875-0
01
1
0711-
258
CONNECTOR; NYLON TUBE
(B) DIN8 & R1/4 ELBOW
1-09660-956-0
01
1
0711-
258
CONNECTOR; NYLON TUBE
(C) DIN8X2 & R3/8 3WAY
1-09660-997-0
01
1
0711-
281
WASHER; LK UNION
ID=12.2
0-91510-512-0
01
1
0711-
304
BRACKET; UNION
1-47479-401-0
01
1
0711-
312
NUT; UNION
M12
9-09840-280-0
01
1
0711-
341
BOLT; BRKT
M8X25 FLANGE IDN
0-28650-825-0
02
1
0711-
343
UNION; NYLON TUBE
M12 L=66.5
0-92113-306-0
01
1
0711-
434
CLIP
(A) L=250
1-09707-126-0
02
1
0711-
434
CLIP
(C) ID=17
1-09987-105-1
01
1
0711-
434
CLIP
(B)
8-94297-486-0
02
1
0711-
450
BRACKET; CLIP
L=100 H=30
1-47477-645-2
02
1
0711-
297
297
296
296
1
296
296
14
2
3
374
444
8
6
80
7
1
258
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,AIR TANK
L=1400
0-77716-140-0
01
1
0711-
2
NUT; FLEX HOSE,AIR TANK
(B) M20
0-91111-520-0
01
1
0711-
2
NUT; FLEX HOSE,AIR TANK
(A) M22
0-91111-522-0
01
1
0711-
3
WASHER; LK,FLEX HOSE,AIR TANK
(B) ID=20.2
0-91510-520-0
01
1
0711-
3
WASHER; LK,FLEX HOSE,AIR TANK
(A) ID=22.5
0-91510-522-0
01
1
0711-
6
BRACKET; FLEX HOSE,AIR TANK
1-47476-693-2
01
1
0711-
7
BOLT; BRKT,FLEX HOSE,AIR TANK
M8X35 FLANGE
0-28650-835-0
02
1
0711-
8
NUT; BRKT,FLEX HOSE,AIR TANK
M8 FLANGE
0-91180-108-0
02
1
0711-
14
PIPE; AIR,FLEX HOSE TO AIR TANK
L=743
1-49123-696-0
01
1
0711-
80
UNION; 3 WAY
DIN8 & RC3/8 3WAY
1-09661-129-0
01
1
0711-
258
CONNECTOR; NYLON TUBE
(A) DIN8 & M16 STRAIGHT
1-09660-875-0
01
1
0711-
258
CONNECTOR; NYLON TUBE
(B) DIN8 & R1/4 ELBOW
1-09660-956-0
01
1
0711-
258
CONNECTOR; NYLON TUBE
(C) DIN8X2 & R3/8 3WAY
1-09660-997-0
01
1
0711-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0711-
296
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0711-
297
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0711-
374
CONNECTOR
(A) M16 STRAIGHT
1-09654-380-0
01
1
0711-
374
CONNECTOR
(B) OD=8
1-09661-616-0
01
1
0711-
444
BOLT; UNION
M8X16 FLANGE
0-28050-816-0
01
1
0711-
