Sayfa 0-32 - Isuzu EPC

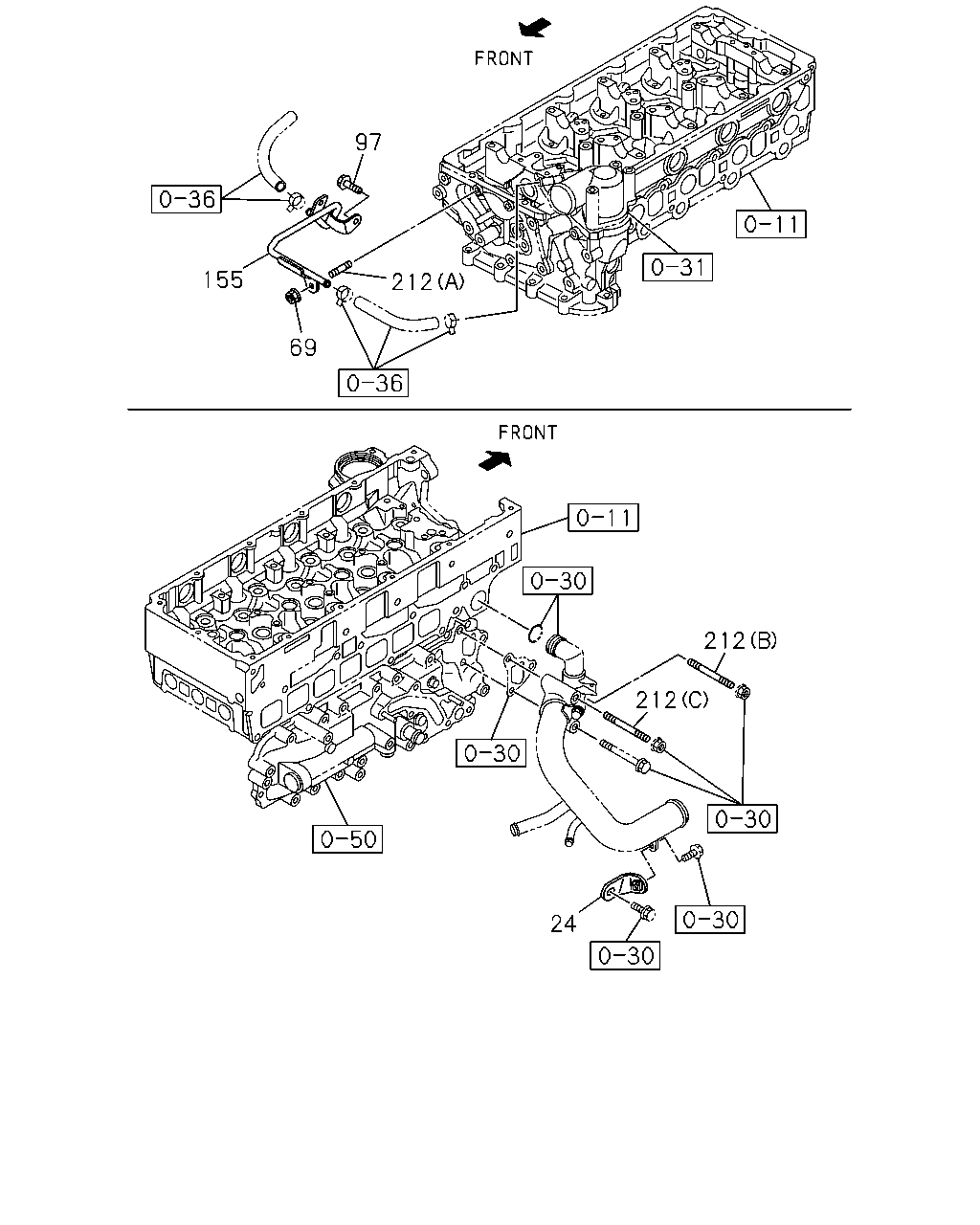

0-32 — WATER PIPING; ENGINE (#148073) — 7 parça

97 155 69 212 212 212 24

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
24	01.166 BRACKET; WATER PIPE	8-98228-424-1	01	1	1409-
69	01.153 NUT; WATER PIPE 01.540 M6 FLANGE	0-91180-206-0	01	1	1409-
97	04.866 BOLT; WATER PIPE 03.162 M6X12 FLANGE	0-28050-612-0	01	1	1409-
155	01.153 PIPE ASM; WATER	8-98205-964-0	01	1	1409-
212	01.153 STUD; PIPE 01.453 (A) M6X12 L=21	0-41010-612-0	01	1	1409-
212	01.153 STUD; PIPE 01.540 (B) M8X40 L=52	0-41010-840-0	01	1	1409-
212	01.153 STUD; PIPE 03.275 (C) M8X75 L=87	9-04110-875-0	01	1	1409-
