◀ 🏠 ▶ Isuzu WW ▶ SUV ▶ UCR ▶ 51520 - UCR/UCS(MIDDLE EAST) ▶ 2 - Clutch, Transmission, Trans Axle ▶ 2-05 - CLUTCH PIPING ▶
2-05 — CLUTCH PIPING (#147062) — 10 parça

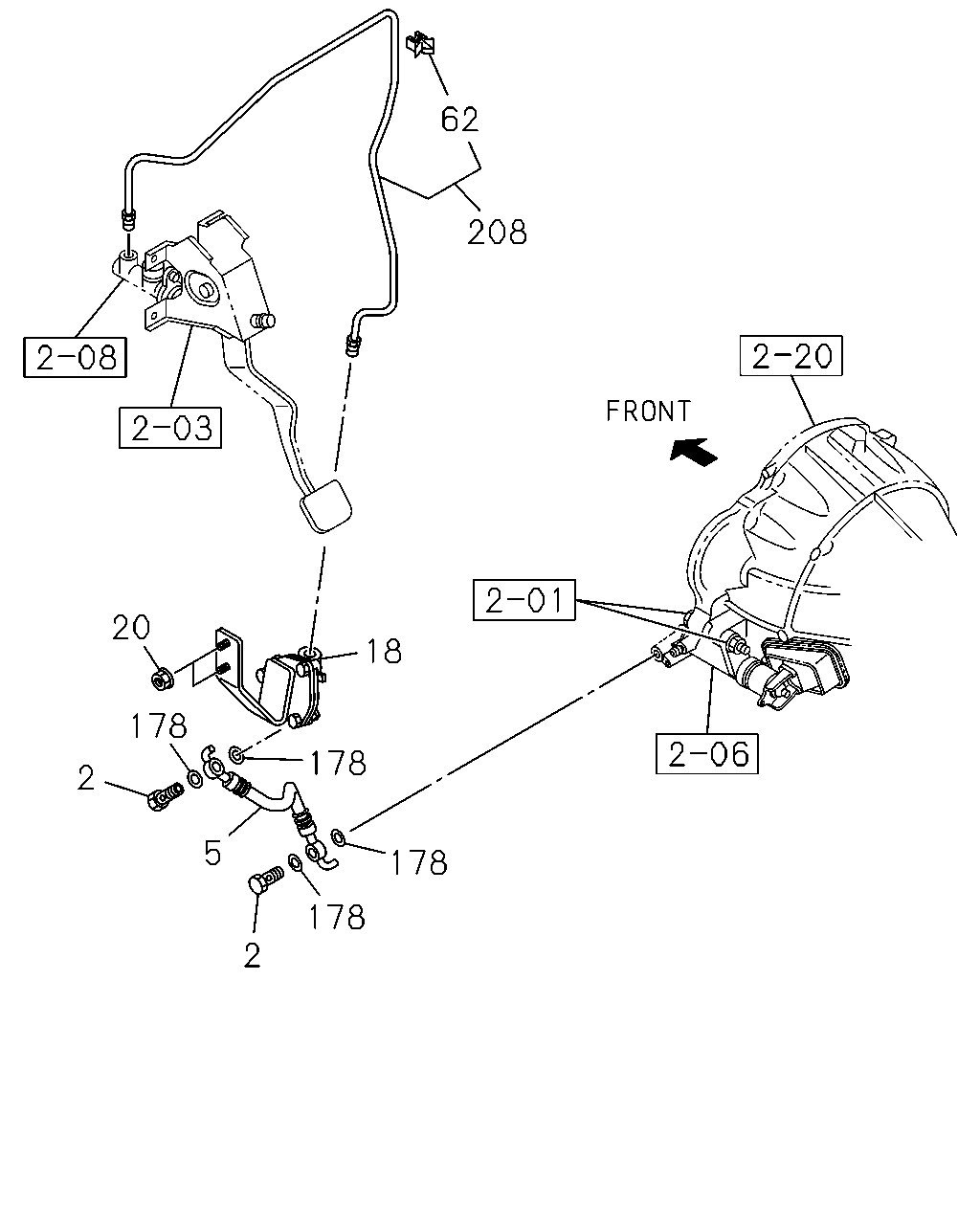

çizim 439083
178 178 2 5 178 18 178 20 2 208 62
BalonParca AdiParca NoAdetTipApplied Date
2 00.782 BOLT; EYE,SLAVE CYL
04.681 M10X22 		8-97359-818-0 02 1 1408-
5 00.785 HOSE; FLEX,CLU PIPE 8-98098-317-1 01 1 1408-
18 00.830 DAMPER ASM; CLU OIL 8-97946-616-1 01 1 1408-
20 00.837 NUT; CLU OIL DAMPER
01.062 M6 FLANGE 		0-91180-106-0 02 1 1408-
62 00.785 CLIP; CLU PIPE 8-98181-751-0 01 1 1408-
178 00.777 GASKET; FLEX HOSE TO M/CYL
08.955 ID=10.2 OD=16.0 		9-09571-410-0 04 1 1408-
208 00.785 PIPE; OIL,M/CYL TO DAMPER CYL 8-98100-270-1 01 1 1408-

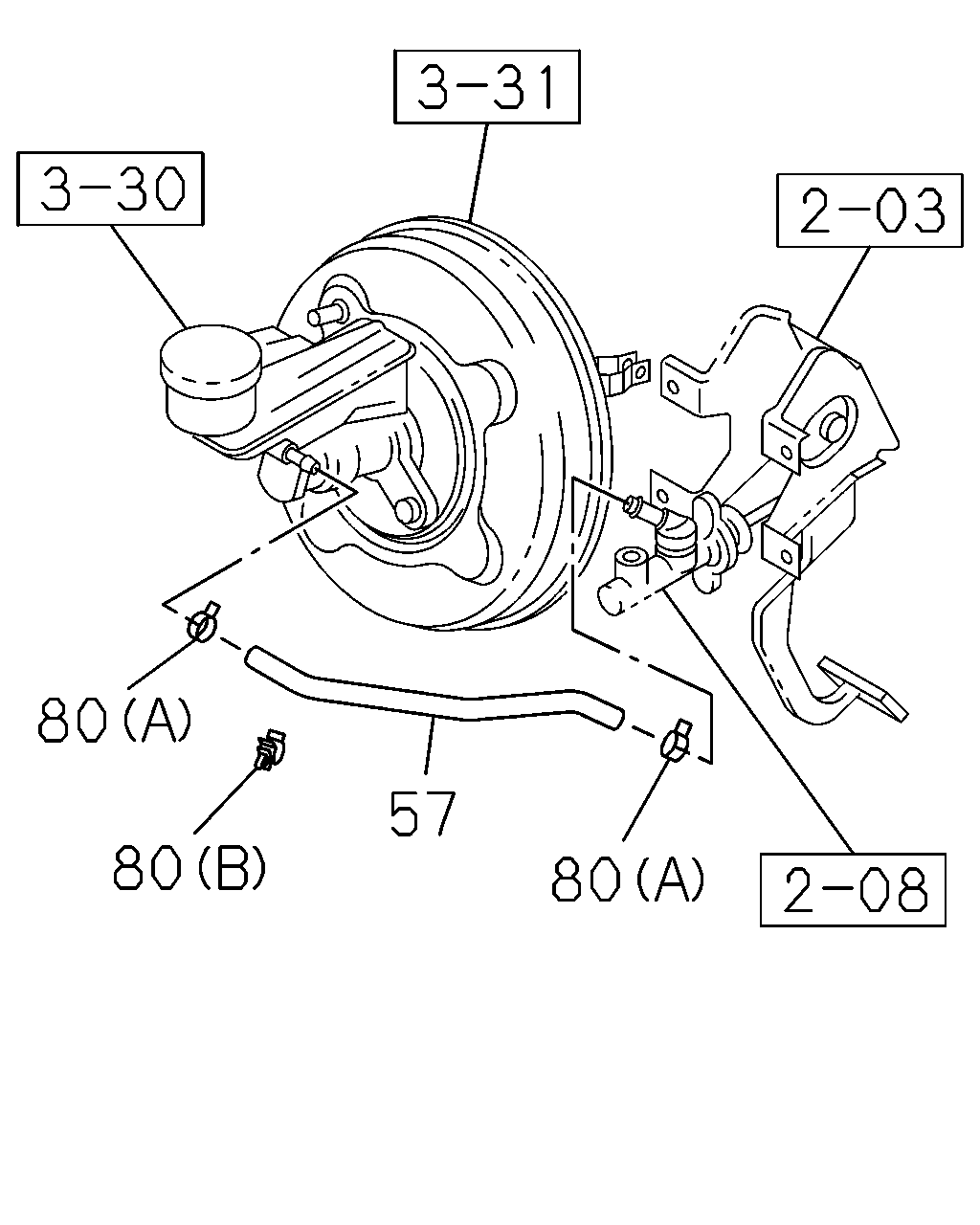

çizim 439246
80 57 80 80
BalonParca AdiParca NoAdetTipApplied Date
57 00.785 HOSE; CLU M/CYL TO OIL TANK 8-98097-544-1 01 1 1408-
80 00.785 CLIP; HOSE
(B) 		8-97947-817-0 01 1 1408-
80 00.785 CLIP; HOSE
(A) ID=12 WO/PVC COATING 		8-97947-824-0 02 1 1408-
