🏠 Isuzu WW TRUCKS CXZ 11112 - CXZ/CYZ RHD AUST/NZ EURO5/JNLT 2005 3 - Brakes, Brake System 3-26 - TRAILER CONTROL
3-26 — TRAILER CONTROL (#14611) — 250 parça

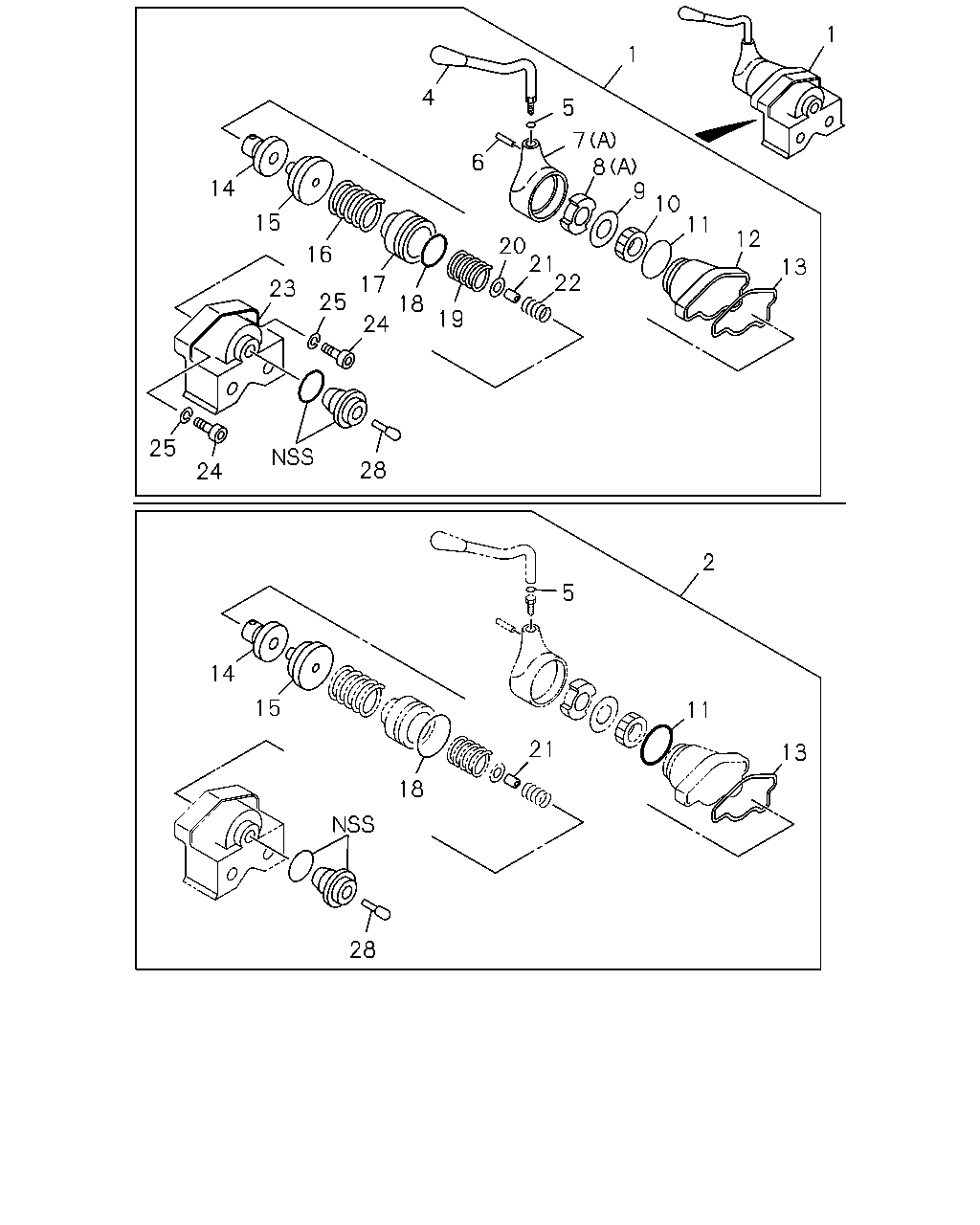

çizim 141563
1 1 4 5 7 8 6 9 14 10 11 15 12 20 21 22 16 13 17 23 25 18 19 24 25 28 24 2 5 14 15 11 21 13 18 28
BalonParca AdiParca NoAdetTipApplied Date A B
1 VALVE ASM; HAND BRK 1-48100-859-0 01 1 1006-
1 VALVE ASM; HAND BRK 1-48100-848-0 01 1 0710-
2 REPAIR KIT; HAND BRK VLV 1-85576-305-0 01 1 1006-
2 REPAIR KIT; HAND BRK VLV 1-85576-181-0 01 1 0710-
4 HANDLE ASM; BRK VLV 1-48119-580-1 01 1 1006-
4 HANDLE ASM; BRK VLV 1-48119-517-0 01 1 0710-
5 GASKET; HANDLE 1-48119-128-0 01 1 0710-1005
5 GASKET; HANDLE 1-48119-128-0 01 1 1006-
6 PIN; SPR 1-48119-143-0 01 1 0710-1005
6 PIN; SPR 1-48119-143-0 01 1 1006-
7 HEAD; BRK VLV
(C)
1-48119-577-1 01 1 1006-
7 HEAD; BRK VLV
(A)
1-48119-131-1 01 1 0710-
7 HEAD; BRK VLV
(B)
1-48469-195-0 01 1 0710-
8 STOPPER; BRK VLV
(C)
1-48119-327-0 01 1 1006-
8 STOPPER; BRK VLV
(A)
1-48119-239-0 01 1 0710-
8 STOPPER; BRK VLV
(B)
1-48469-194-0 01 1 0710-
9 WASHER; LK,ADJ 1-48119-123-0 01 1 0710-1005
9 WASHER; LK,ADJ 1-48119-123-0 01 1 1006-
10 RING; ADJ 1-48119-122-0 01 1 0710-1005
10 RING; ADJ 1-48119-122-0 01 1 1006-
11 GASKET; HD TO COVER 1-48119-130-0 01 1 0710-
12 COVER; BRK VLV 1-48129-319-1 01 1 1006-
12 COVER; BRK VLV 1-48129-097-1 01 1 0710-
13 GASKET; BODY TO COVER 1-48119-120-0 01 1 0710-1005
13 GASKET; BODY TO COVER 1-48119-120-0 01 1 1006-
14 FOLLOWER; CAM 1-48129-135-0 01 1 0710-1005
14 FOLLOWER; CAM 1-48129-135-0 01 1 1006-
15 CAM; FOLLOWER 1-48129-134-0 01 1 0710-1005
15 CAM; FOLLOWER 1-48129-134-0 01 1 1006-
16 SPRING; GRUDUATING 1-48129-101-0 01 1 0710-1005
16 SPRING; GRUDUATING 1-48129-101-0 01 1 1006-
17 PISTON; SPR 1-48129-095-0 01 1 0710-1005
17 PISTON; SPR 1-48129-095-0 01 1 1006-
18 GASKET; BODY 1-48129-096-0 01 1 0710-1005
18 GASKET; BODY 1-48129-096-0 01 1 1006-
19 SPRING; PISTON 1-48129-094-0 01 1 0710-1005
19 SPRING; PISTON 1-48129-094-0 01 1 1006-
20 GUIDE; VLV 1-48129-090-0 01 1 0710-1005
20 GUIDE; VLV 1-48129-090-0 01 1 1006-
21 VALVE; IN & EXH 1-48121-017-0 01 1 0710-1005
21 VALVE; IN & EXH 1-48121-017-0 01 1 1006-
22 SPRING; VLV 1-48123-024-0 01 1 0710-1005
22 SPRING; VLV 1-48123-024-0 01 1 1006-
23 BODY; BRK VLV 1-48111-060-1 01 1 0710-1005
23 BODY; BRK VLV 1-48111-060-1 01 1 1006-
24 BOLT; EXH VLV 1-48129-092-0 02 1 0710-1005
24 BOLT; EXH VLV 1-48129-092-0 02 1 1006-
25 WASHER; LK,EXH VLV 1-48129-093-0 02 1 0710-1005
25 WASHER; LK,EXH VLV 1-48129-093-0 02 1 1006-
28 STEM ASM; BRK VLV 1-48129-089-0 01 1 0710-1005
28 STEM ASM; BRK VLV 1-48129-089-0 01 1 1006-

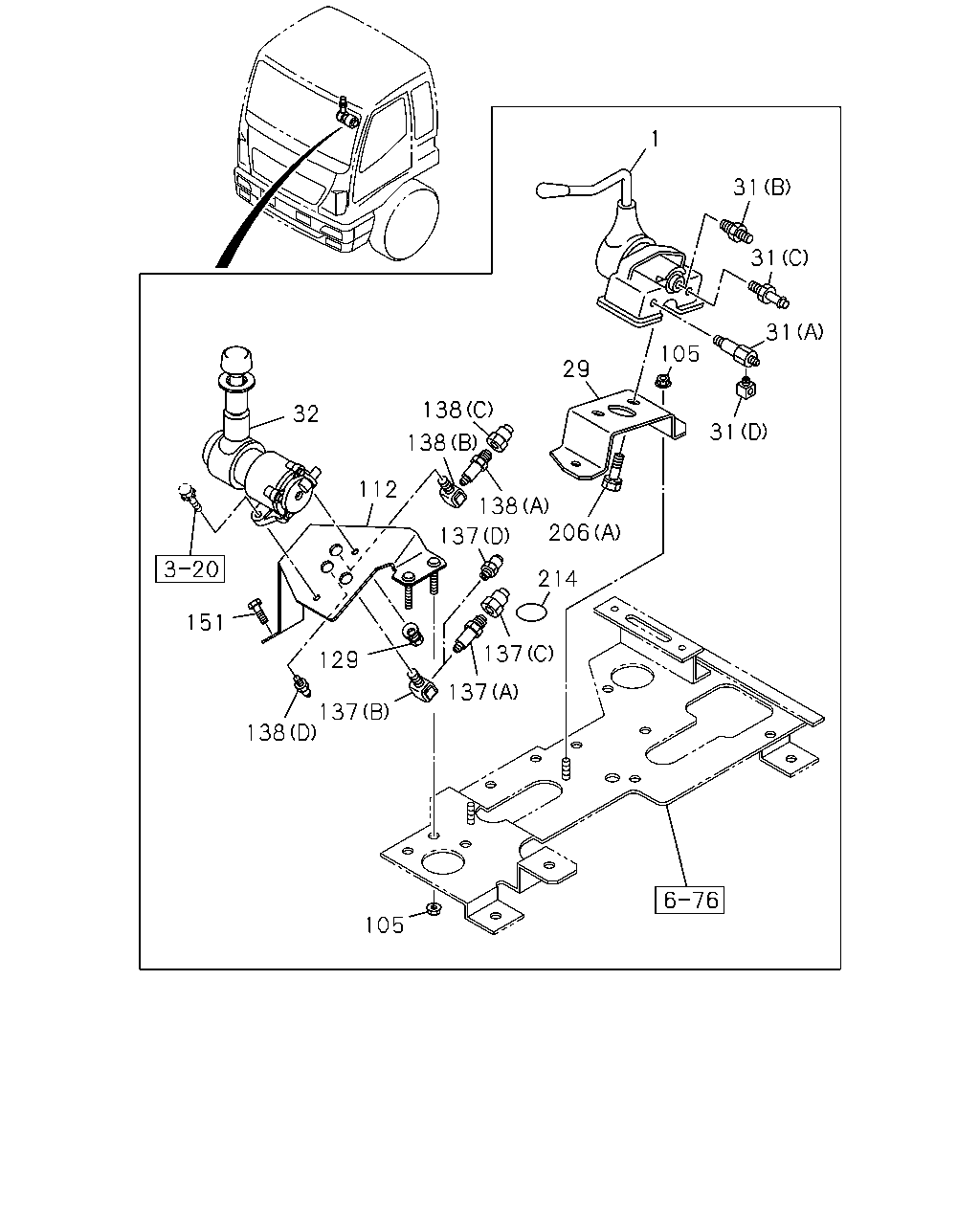

çizim 141564
1 31 31 31 105 29 138 32 31 138 112 138 206 137 214 151 137 129 137 137 138 105
BalonParca AdiParca NoAdetTipApplied Date A B
1 VALVE ASM; HAND BRK 1-48100-859-0 01 1 1006-
1 VALVE ASM; HAND BRK 1-48100-848-0 01 1 0710-
29 BRACKET; HAND BRK 1-79997-357-1 01 1 0710-1005
29 BRACKET; HAND BRK 1-79997-357-1 01 1 1006-
31 CONNECTOR; HAND BRK VLV
(D) PT1/4 2WAY
1-09660-693-0 01 1 1006-
31 CONNECTOR; HAND BRK VLV
(B) M16 & PT1/4 STRAIGHT
0-92121-810-0 01 1 0710-1005
31 CONNECTOR; HAND BRK VLV
(B) M16 & PT1/4 STRAIGHT
0-92121-810-0 01 1 1006-
31 CONNECTOR; HAND BRK VLV
(A) M14
1-09656-391-2 01 1 0710-1005
31 CONNECTOR; HAND BRK VLV
(A) M14
1-09656-391-2 01 1 1006-
31 CONNECTOR; HAND BRK VLV
(C) L=45
8-94338-874-0 01 1 0710-1005
31 CONNECTOR; HAND BRK VLV
(C) L=45
8-94338-874-0 01 1 1006-
32 VALVE; BRK,HAND CONT 1-48460-316-0 01 1 1006-
32 VALVE; BRK,HAND CONT 1-48460-340-1 01 1 0710-
105 NUT; BRKT
M8 FLANGE
0-91180-108-0 04 1 0710-1005
105 NUT; BRKT
M8 FLANGE
0-91180-108-0 04 1 1006-
112 BRACKET; CONT VLV 1-79996-336-1 01 1 1006-
112 BRACKET; CONT VLV 1-79996-387-0 01 1 0710-
129 NUT; VLV
M8 FLANGE
0-91180-108-0 01 1 0710-1005
129 NUT; VLV
M8 FLANGE
0-91180-108-0 01 1 1006-
129 NUT; VLV
M8 FLANGE
0-91180-108-0 03 1 0710-1005
129 NUT; VLV
M8 FLANGE
0-91180-108-0 03 1 1006-
137 CONNECTOR; SUPPLY
(D) DIN12 & R1/4 STRAIGHT
1-09660-967-0 01 1 1006-
137 CONNECTOR; SUPPLY
(A) PT1/4 & M16 STRAIGHT
1-09650-352-1 01 1 0710-
137 CONNECTOR; SUPPLY
(B) PT1/4 2WAY
1-09660-693-0 01 1 0710-1005
137 CONNECTOR; SUPPLY
(B) PT1/4 2WAY
1-09660-693-0 01 1 1006-
137 CONNECTOR; SUPPLY
(C) DIN12 & M16 STRAIGHT
1-09660-876-0 01 1 0710-
138 CONNECTOR; DELIVERY
(A) M14
1-09656-391-2 01 1 1006-
138 CONNECTOR; DELIVERY
(B) PT1/4 2WAY
1-09660-693-0 01 1 1006-
138 CONNECTOR; DELIVERY
(C) DIN8 & M14 STRAIGHT
1-09660-874-0 01 1 1006-
138 CONNECTOR; DELIVERY
(D) DIN8 R1/4 STRAIGHT
1-09660-963-0 01 1 0710-1005
138 CONNECTOR; DELIVERY
(D) DIN8 R1/4 STRAIGHT
1-09660-963-0 01 1 1006-
151 BOLT; VLV BRKT
M8X20.5 W/LK&PL WASHER
8-94279-207-0 01 1 0710-1005
151 BOLT; VLV BRKT
M8X20.5 W/LK&PL WASHER
8-94279-207-0 01 1 1006-
206 BOLT; HAND BRK VALVE
(A) M10X20 W/LK WASHER
0-50541-020-0 02 1 0710-1005
206 BOLT; HAND BRK VALVE
(A) M10X20 W/LK WASHER
0-50541-020-0 02 1 1006-
206 BOLT; HAND BRK VALVE
(B)
1-48469-160-0 01 1 0710-
214 SEAL; COVER,HAND BRK
OD=25 BLACK
1-76798-019-0 01 1 0710-1005
214 SEAL; COVER,HAND BRK
OD=25 BLACK
1-76798-019-0 01 1 1006-

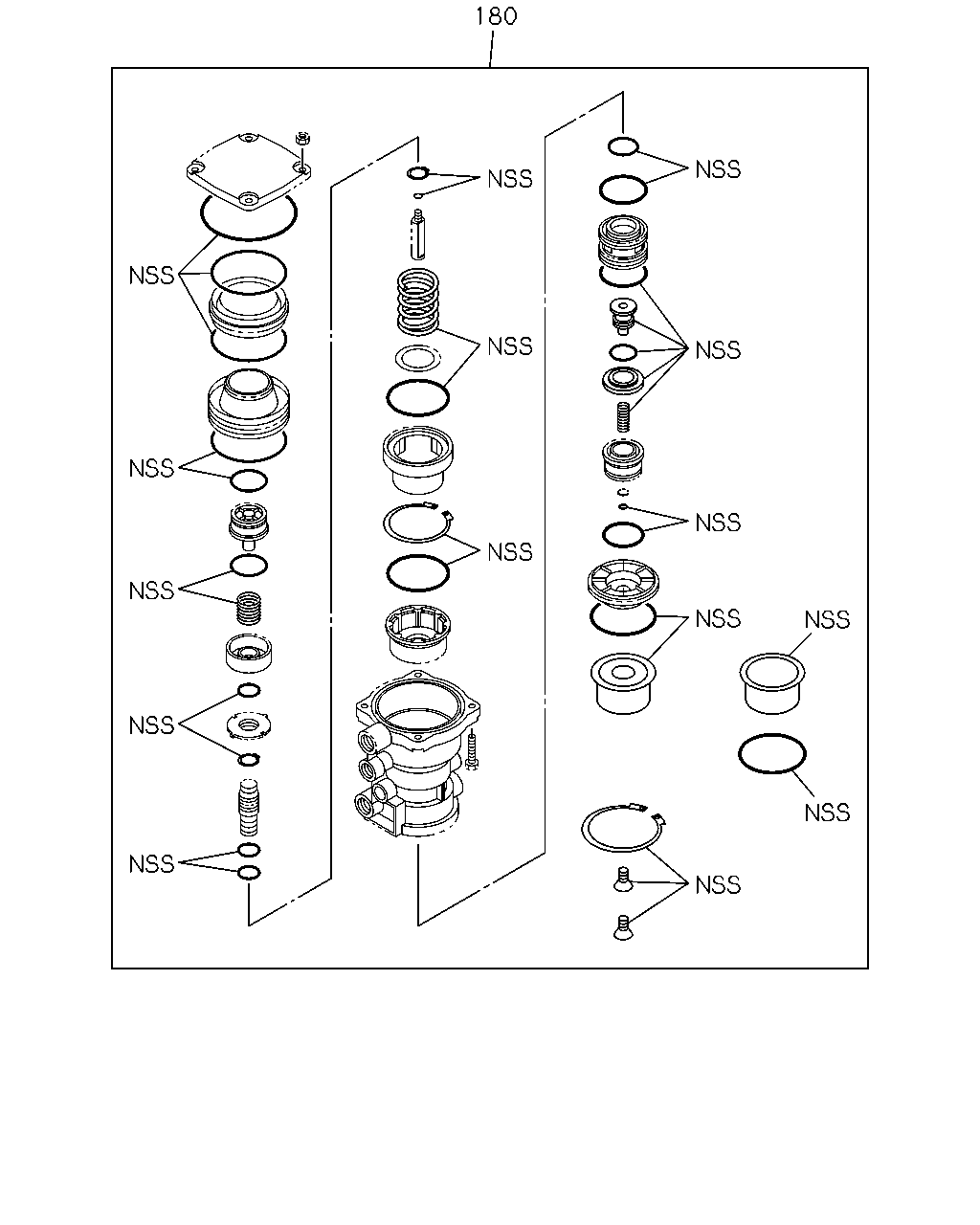

çizim 141646
180
BalonParca AdiParca NoAdetTipApplied Date A B
180 REPAIR KIT; RELAY VLV 1-85576-449-0 01 1 0710-1005
180 REPAIR KIT; RELAY VLV 1-85576-449-0 01 1 1006-

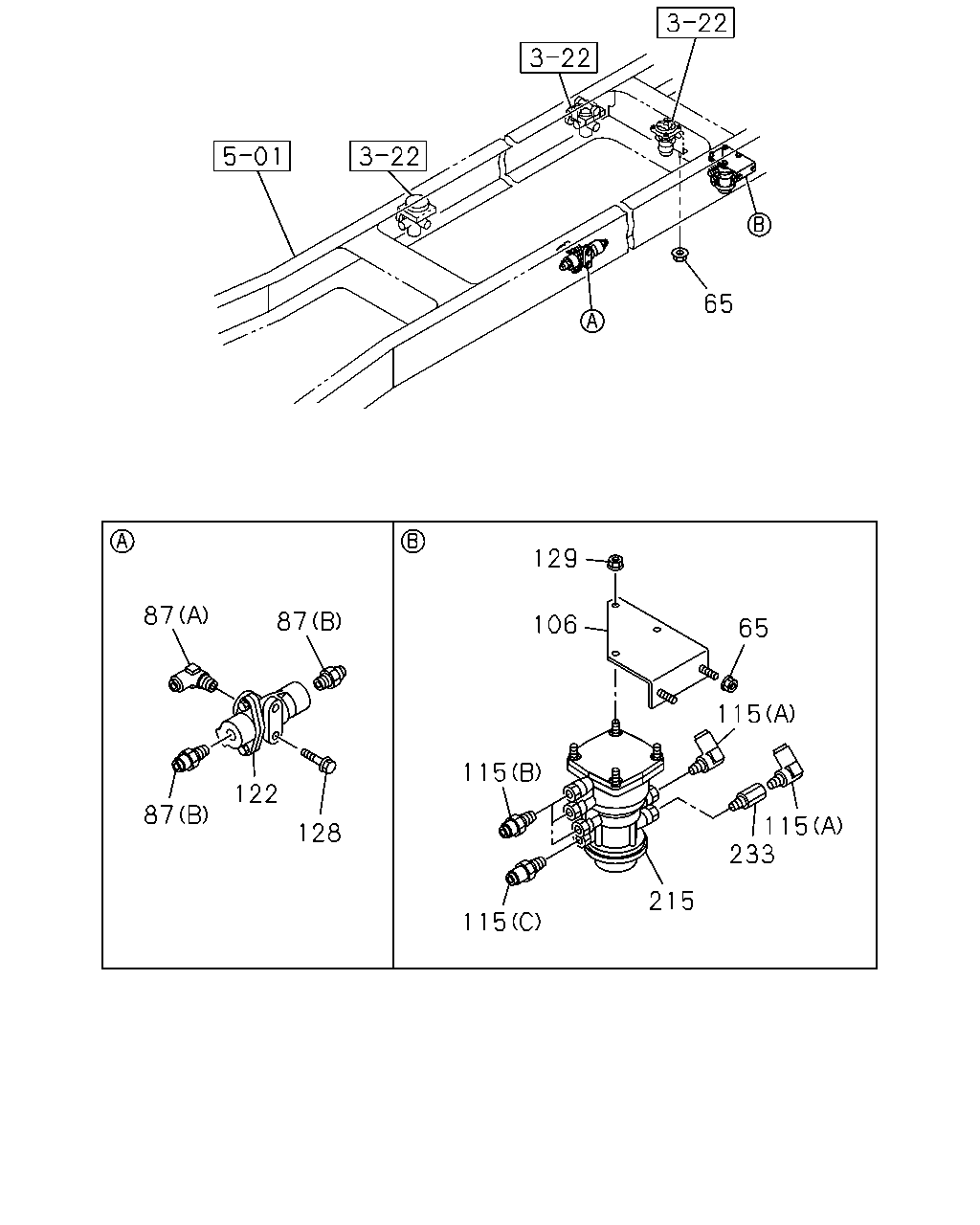

çizim 141652
65 129 87 87 106 65 115 115 122 87 115 233 128 215 115
BalonParca AdiParca NoAdetTipApplied Date A B
65 NUT; RELAY VLV
M8 FLANGE
0-91180-108-0 02 1 1002-
65 NUT; RELAY VLV
M10 FLANGE
0-91180-210-0 02 1 0710-1005
65 NUT; RELAY VLV
M10 FLANGE
0-91180-210-0 02 1 1006-
87 CONNECTOR; DBL CHECK VLV
(A) DIN8 & R3/8 ELBOW
1-09660-957-0 01 1 0710-1005
87 CONNECTOR; DBL CHECK VLV
(A) DIN8 & R3/8 ELBOW
1-09660-957-0 01 1 1006-
87 CONNECTOR; DBL CHECK VLV
(B) DIN8 & R3/8 STRAIGHT
1-09660-964-0 02 1 0710-1005
87 CONNECTOR; DBL CHECK VLV
(B) DIN8 & R3/8 STRAIGHT
1-09660-964-0 02 1 1006-
106 BRACKET; VLV 1-48495-282-1 01 1 0710-0907
106 BRACKET; VLV 8-98110-679-1 01 1 0908-1005
106 BRACKET; VLV 8-98110-679-1 01 1 1006-
115 CONNECTOR; DUAL RELAY VLV
(A) DIN12 & R3/8 ELBOW
1-09660-959-0 02 1 0710-1005
115 CONNECTOR; DUAL RELAY VLV
(A) DIN12 & R3/8 ELBOW
1-09660-959-0 02 1 1006-
115 CONNECTOR; DUAL RELAY VLV
(B) DIN8 & R3/8 STRAIGHT
1-09660-964-0 03 1 0710-1005
115 CONNECTOR; DUAL RELAY VLV
(B) DIN8 & R3/8 STRAIGHT
1-09660-964-0 03 1 1006-
115 CONNECTOR; DUAL RELAY VLV
(C) DIN12 & R3/8 STRAIGHT
1-09660-965-0 01 1 0710-1005
115 CONNECTOR; DUAL RELAY VLV
(C) DIN12 & R3/8 STRAIGHT
1-09660-965-0 01 1 1006-
122 VALVE ASM; DOUBLE CHECK 1-48410-531-1 01 1 0710-1005
122 VALVE ASM; DOUBLE CHECK 1-48410-531-1 01 1 1006-
128 BOLT; VLV
M8X16 FLANGE
0-28050-816-0 02 1 0710-1005
128 BOLT; VLV
M8X16 FLANGE
0-28050-816-0 02 1 1006-
129 NUT; VLV
M8 FLANGE
0-91180-108-0 01 1 0710-1005
129 NUT; VLV
M8 FLANGE
0-91180-108-0 01 1 1006-
129 NUT; VLV
M8 FLANGE
0-91180-108-0 03 1 0710-1005
129 NUT; VLV
M8 FLANGE
0-91180-108-0 03 1 1006-
215 VALVE; TRAILER CONT 8-98091-694-0 01 1 0710-1005
215 VALVE; TRAILER CONT 8-98091-694-0 01 1 1006-
233 ADAPTER; VLV
PT3/8
1-48319-058-0 01 1 0710-1005
233 ADAPTER; VLV
PT3/8
1-48319-058-0 01 1 1006-

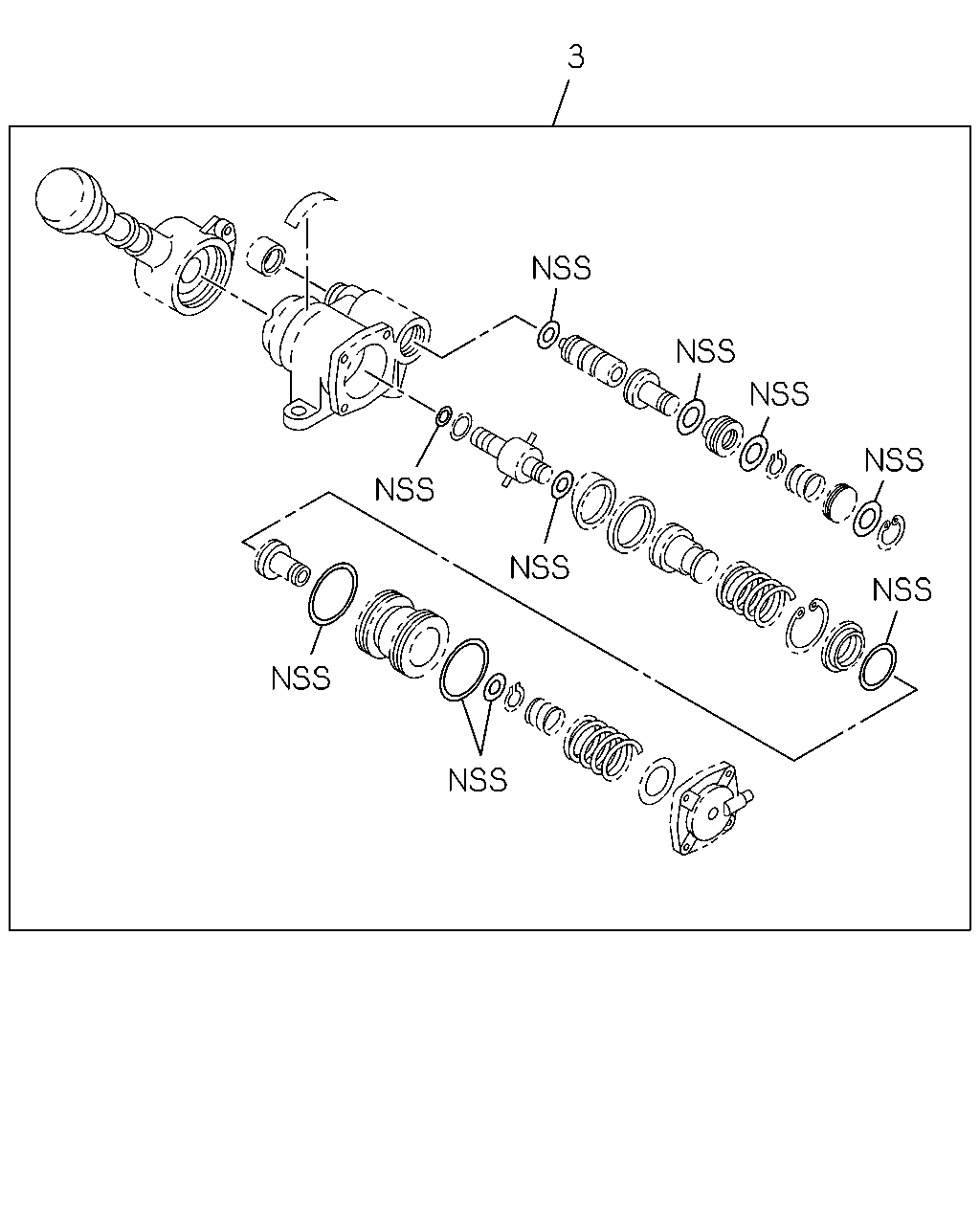

çizim 141654
3
BalonParca AdiParca NoAdetTipApplied Date A B
3 REPAIR KIT; HAND BRK VLV 1-48469-083-0 01 1 1006-
3 REPAIR KIT; HAND BRK VLV 1-85576-375-0 01 1 0710-

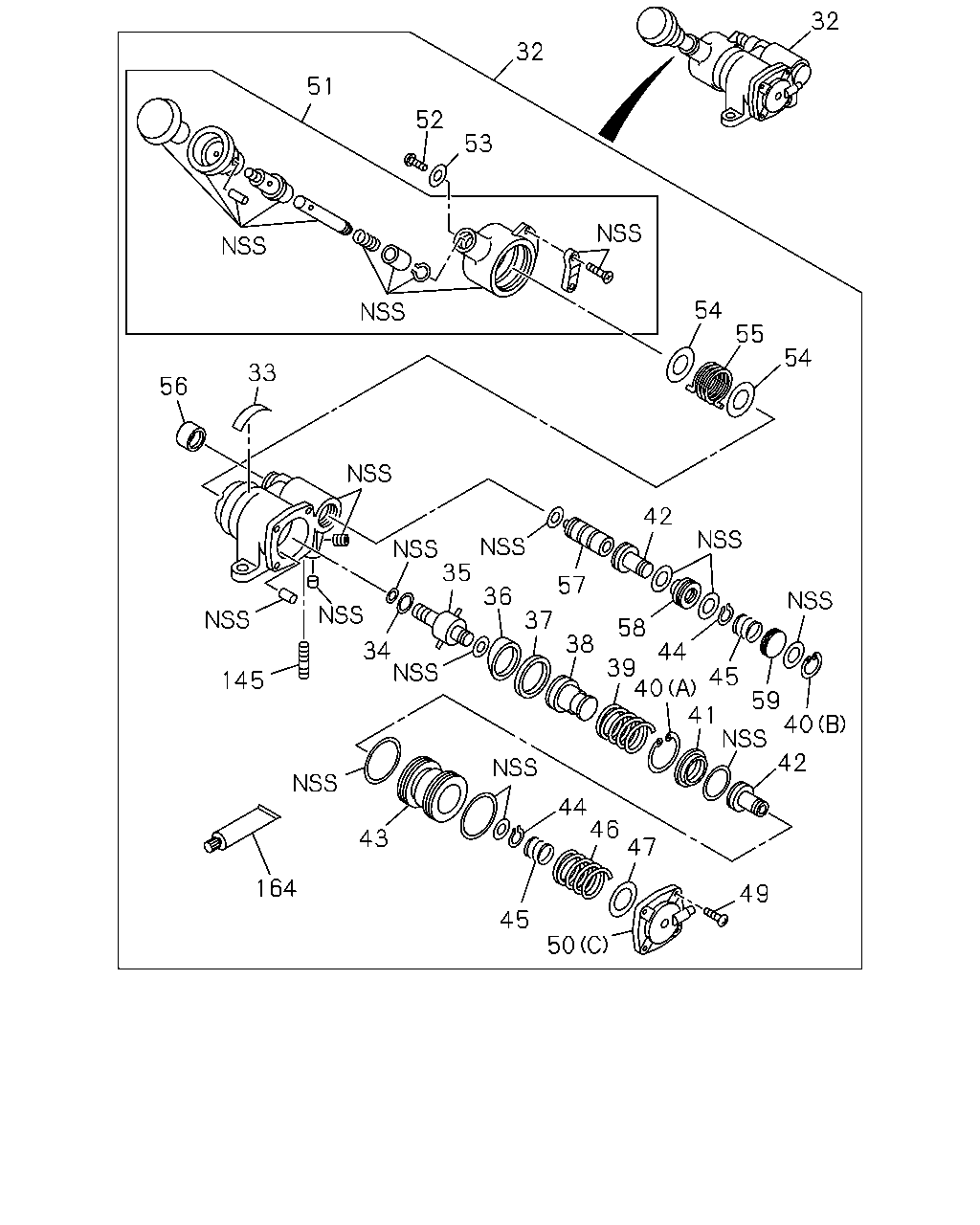

çizim 141661
32 32 51 52 53 54 55 54 33 56 42 35 57 36 37 58 38 34 44 39 40 45 145 41 42 59 40 44 46 47 43 164 49 45 50
BalonParca AdiParca NoAdetTipApplied Date A B
32 VALVE; BRK,HAND CONT 1-48460-316-0 01 1 1006-
32 VALVE; BRK,HAND CONT 1-48460-340-1 01 1 0710-
33 PLATE; CAUTION 1-48469-121-0 01 1 1006-
34 SHIM; CAM HOLDER 1-48469-055-0 AR 1 0710-1005
34 SHIM; CAM HOLDER 1-48469-055-0 AR 1 1006-
35 HOLDER; CAM 1-48469-054-0 01 1 1006-
35 HOLDER; CAM 1-48469-148-0 01 1 0710-
36 RING; CAM 1-48469-056-0 01 1 1006-
37 GUIDE; CAM RING 1-48469-058-0 01 1 1006-
38 SEAT; EXH VLV 1-48469-057-0 01 1 1006-
38 SEAT; EXH VLV 1-48469-149-0 01 1 0710-
39 SPRING; RETURN,CAM RING 1-48469-063-0 01 1 1006-
39 SPRING; RETURN,CAM RING 1-48469-150-0 01 1 0710-
40 RING; SNAP
(A)
1-48469-067-0 01 1 1006-
40 RING; SNAP
(B)
1-48469-079-0 01 1 1006-
41 SEAT; FEED VLV 1-48469-066-0 01 1 1006-
42 VALVE; FEED 1-48469-065-0 02 1 1006-
43 PISTON; HAND BRK VLV 1-48469-064-0 01 1 1006-
44 RING; SNAP,FEED VLV 1-48469-068-0 02 1 1006-
45 SPRING; FEED VLV 1-48469-070-0 02 1 1006-
46 SPRING; MAIN,PISTON 1-48469-119-0 01 1 1006-
46 SPRING; MAIN,PISTON 1-48469-152-0 01 1 0710-
47 SHIM; MAIN SPRING 1-48469-072-0 AR 1 0710-1005
47 SHIM; MAIN SPRING 1-48469-072-0 AR 1 1006-
49 SCREW; COVER 1-48469-120-0 04 1 1006-
49 SCREW; COVER 1-48469-169-0 04 1 0710-
50 COVER; HAND BRK VLV
(C)
1-48469-073-0 01 1 1006-
50 COVER; HAND BRK VLV
(A)
1-48469-153-0 01 1 0710-
50 COVER; HAND BRK VLV
(B)
1-48469-196-0 01 1 0710-
51 HANDLE ASM; HAND BRK VLV 1-48469-060-0 01 1 1006-
52 SCREW; HANDLE 1-48469-062-0 01 1 0710-1005
52 SCREW; HANDLE 1-48469-062-0 01 1 1006-
53 WASHER; HANDLE 1-48469-061-0 01 1 0710-1005
53 WASHER; HANDLE 1-48469-061-0 01 1 1006-
54 SEAT; SPRING 1-48469-082-0 02 1 1006-
55 SPRING; RETURN,HANDLE 1-48469-059-0 01 1 1006-
55 SPRING; RETURN,HANDLE 1-48469-155-0 01 1 0710-
56 BOOT; PLUNGER 1-48469-080-0 01 1 1006-
57 PLUNGER; HAND BRK VLV 1-48469-076-0 01 1 1006-
58 HOLDER; FEED VLV 1-48469-077-0 01 1 1006-
59 HOLDER; SPRING 1-48469-078-0 01 1 1006-
145 STUD; HAND BRK VLV 1-48469-069-0 01 1 1006-
164 GREASE; HAND BRK VLV 1-48469-084-0 01 1 1006-

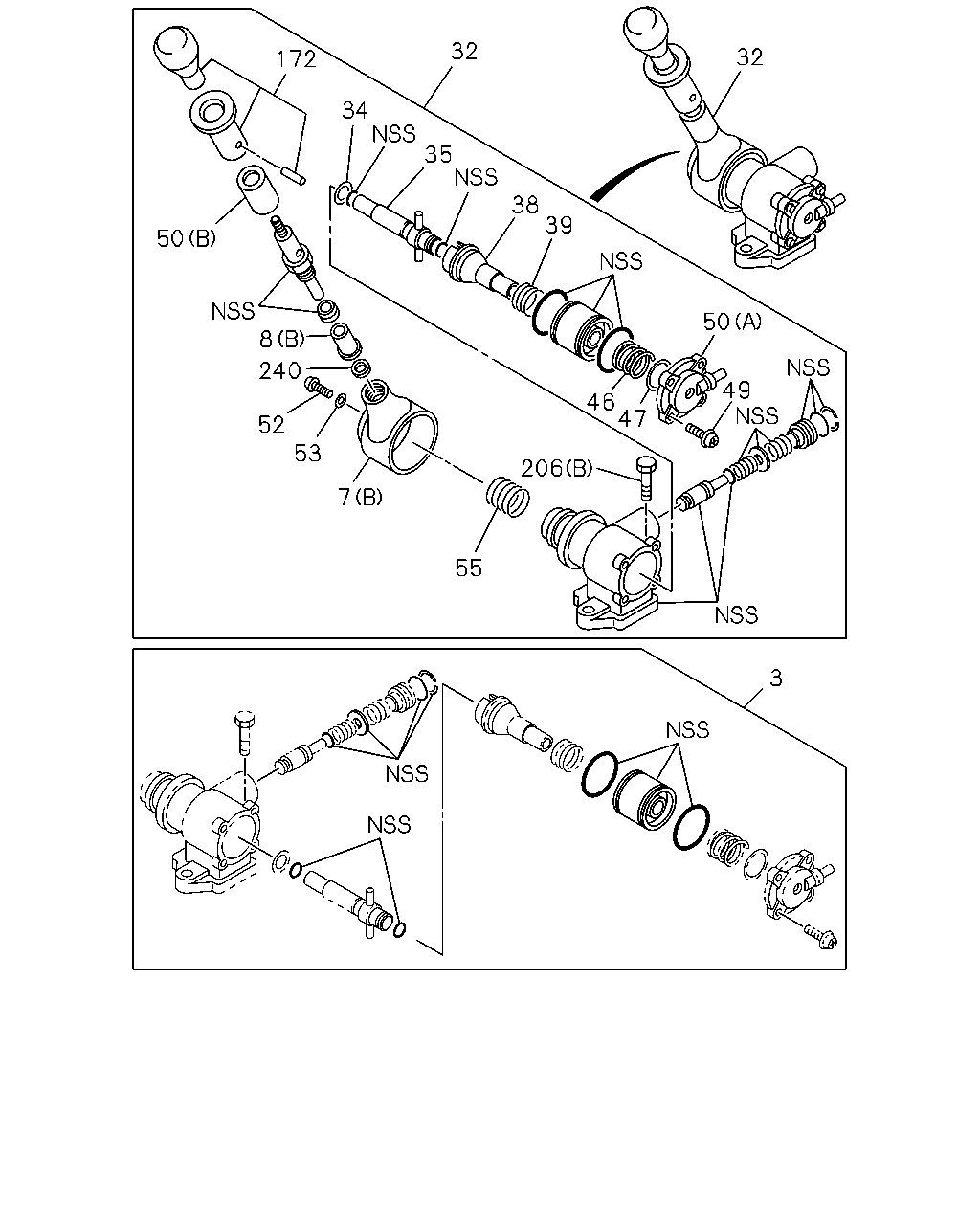

çizim 141687
32 32 172 34 35 38 39 50 8 50 240 49 46 47 52 53 7 55 3
BalonParca AdiParca NoAdetTipApplied Date A B
3 REPAIR KIT; HAND BRK VLV 1-48469-083-0 01 1 1006-
3 REPAIR KIT; HAND BRK VLV 1-85576-375-0 01 1 0710-
7 HEAD; BRK VLV
(C)
1-48119-577-1 01 1 1006-
7 HEAD; BRK VLV
(A)
1-48119-131-1 01 1 0710-
7 HEAD; BRK VLV
(B)
1-48469-195-0 01 1 0710-
8 STOPPER; BRK VLV
(C)
1-48119-327-0 01 1 1006-
8 STOPPER; BRK VLV
(A)
1-48119-239-0 01 1 0710-
8 STOPPER; BRK VLV
(B)
1-48469-194-0 01 1 0710-
32 VALVE; BRK,HAND CONT 1-48460-316-0 01 1 1006-
32 VALVE; BRK,HAND CONT 1-48460-340-1 01 1 0710-
34 SHIM; CAM HOLDER 1-48469-055-0 AR 1 0710-1005
34 SHIM; CAM HOLDER 1-48469-055-0 AR 1 1006-
35 HOLDER; CAM 1-48469-054-0 01 1 1006-
35 HOLDER; CAM 1-48469-148-0 01 1 0710-
38 SEAT; EXH VLV 1-48469-057-0 01 1 1006-
38 SEAT; EXH VLV 1-48469-149-0 01 1 0710-
39 SPRING; RETURN,CAM RING 1-48469-063-0 01 1 1006-
39 SPRING; RETURN,CAM RING 1-48469-150-0 01 1 0710-
46 SPRING; MAIN,PISTON 1-48469-119-0 01 1 1006-
46 SPRING; MAIN,PISTON 1-48469-152-0 01 1 0710-
47 SHIM; MAIN SPRING 1-48469-072-0 AR 1 0710-1005
47 SHIM; MAIN SPRING 1-48469-072-0 AR 1 1006-
49 SCREW; COVER 1-48469-120-0 04 1 1006-
49 SCREW; COVER 1-48469-169-0 04 1 0710-
50 COVER; HAND BRK VLV
(C)
1-48469-073-0 01 1 1006-
50 COVER; HAND BRK VLV
(A)
1-48469-153-0 01 1 0710-
50 COVER; HAND BRK VLV
(B)
1-48469-196-0 01 1 0710-
52 SCREW; HANDLE 1-48469-062-0 01 1 0710-1005
52 SCREW; HANDLE 1-48469-062-0 01 1 1006-
53 WASHER; HANDLE 1-48469-061-0 01 1 0710-1005
53 WASHER; HANDLE 1-48469-061-0 01 1 1006-
55 SPRING; RETURN,HANDLE 1-48469-059-0 01 1 1006-
55 SPRING; RETURN,HANDLE 1-48469-155-0 01 1 0710-
172 KNOB; VALVE 1-48469-204-0 01 1 0710-
240 RING; STOPPER 1-48469-193-0 01 1 0710-

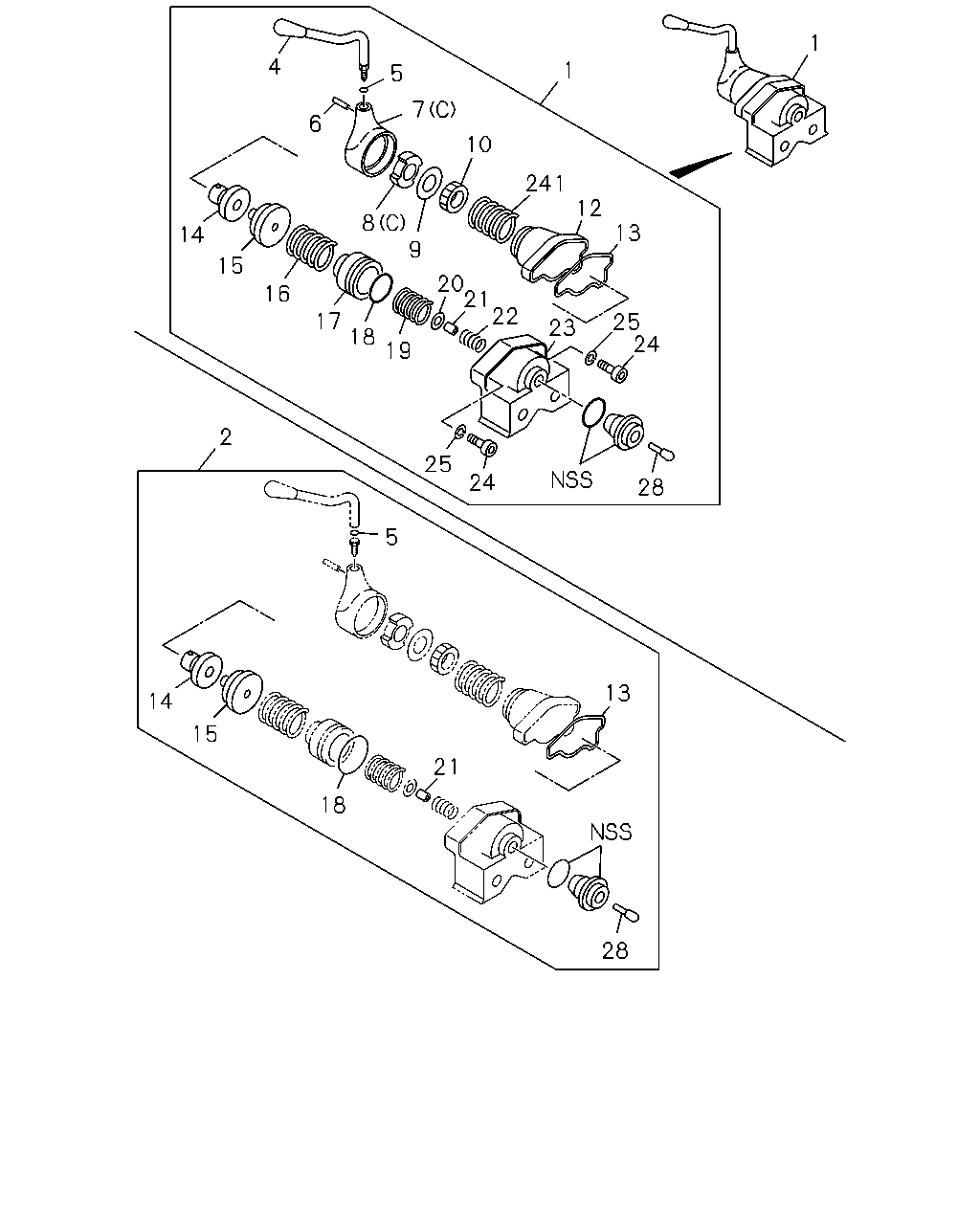

çizim 141688
1 4 1 5 7 6 10 241 12 8 9 13 14 15 20 21 22 16 23 17 25 24 18 19 2 25 24 28 5 13 14 15 21 18 28
BalonParca AdiParca NoAdetTipApplied Date A B
1 VALVE ASM; HAND BRK 1-48100-859-0 01 1 1006-
1 VALVE ASM; HAND BRK 1-48100-848-0 01 1 0710-
2 REPAIR KIT; HAND BRK VLV 1-85576-305-0 01 1 1006-
2 REPAIR KIT; HAND BRK VLV 1-85576-181-0 01 1 0710-
4 HANDLE ASM; BRK VLV 1-48119-580-1 01 1 1006-
4 HANDLE ASM; BRK VLV 1-48119-517-0 01 1 0710-
5 GASKET; HANDLE 1-48119-128-0 01 1 0710-1005
5 GASKET; HANDLE 1-48119-128-0 01 1 1006-
6 PIN; SPR 1-48119-143-0 01 1 0710-1005
6 PIN; SPR 1-48119-143-0 01 1 1006-
7 HEAD; BRK VLV
(C)
1-48119-577-1 01 1 1006-
7 HEAD; BRK VLV
(A)
1-48119-131-1 01 1 0710-
7 HEAD; BRK VLV
(B)
1-48469-195-0 01 1 0710-
8 STOPPER; BRK VLV
(C)
1-48119-327-0 01 1 1006-
8 STOPPER; BRK VLV
(A)
1-48119-239-0 01 1 0710-
8 STOPPER; BRK VLV
(B)
1-48469-194-0 01 1 0710-
9 WASHER; LK,ADJ 1-48119-123-0 01 1 0710-1005
9 WASHER; LK,ADJ 1-48119-123-0 01 1 1006-
10 RING; ADJ 1-48119-122-0 01 1 0710-1005
10 RING; ADJ 1-48119-122-0 01 1 1006-
12 COVER; BRK VLV 1-48129-319-1 01 1 1006-
12 COVER; BRK VLV 1-48129-097-1 01 1 0710-
13 GASKET; BODY TO COVER 1-48119-120-0 01 1 0710-1005
13 GASKET; BODY TO COVER 1-48119-120-0 01 1 1006-
14 FOLLOWER; CAM 1-48129-135-0 01 1 0710-1005
14 FOLLOWER; CAM 1-48129-135-0 01 1 1006-
15 CAM; FOLLOWER 1-48129-134-0 01 1 0710-1005
15 CAM; FOLLOWER 1-48129-134-0 01 1 1006-
16 SPRING; GRUDUATING 1-48129-101-0 01 1 0710-1005
16 SPRING; GRUDUATING 1-48129-101-0 01 1 1006-
17 PISTON; SPR 1-48129-095-0 01 1 0710-1005
17 PISTON; SPR 1-48129-095-0 01 1 1006-
18 GASKET; BODY 1-48129-096-0 01 1 0710-1005
18 GASKET; BODY 1-48129-096-0 01 1 1006-
19 SPRING; PISTON 1-48129-094-0 01 1 0710-1005
19 SPRING; PISTON 1-48129-094-0 01 1 1006-
20 GUIDE; VLV 1-48129-090-0 01 1 0710-1005
20 GUIDE; VLV 1-48129-090-0 01 1 1006-
21 VALVE; IN & EXH 1-48121-017-0 01 1 0710-1005
21 VALVE; IN & EXH 1-48121-017-0 01 1 1006-
22 SPRING; VLV 1-48123-024-0 01 1 0710-1005
22 SPRING; VLV 1-48123-024-0 01 1 1006-
23 BODY; BRK VLV 1-48111-060-1 01 1 0710-1005
23 BODY; BRK VLV 1-48111-060-1 01 1 1006-
24 BOLT; EXH VLV 1-48129-092-0 02 1 0710-1005
24 BOLT; EXH VLV 1-48129-092-0 02 1 1006-
25 WASHER; LK,EXH VLV 1-48129-093-0 02 1 0710-1005
25 WASHER; LK,EXH VLV 1-48129-093-0 02 1 1006-
28 STEM ASM; BRK VLV 1-48129-089-0 01 1 0710-1005
28 STEM ASM; BRK VLV 1-48129-089-0 01 1 1006-
241 SPRING; RETURN 1-48119-576-0 01 1 1006-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
