🏠 Isuzu WW TRUCKS FVR 11604 - FVR(MALAYSIA) 5 - Frame, Cab Mounting 5-01 - FRAME AND OTHER PARTS
5-01 — FRAME AND OTHER PARTS (#145034) — 195 parça

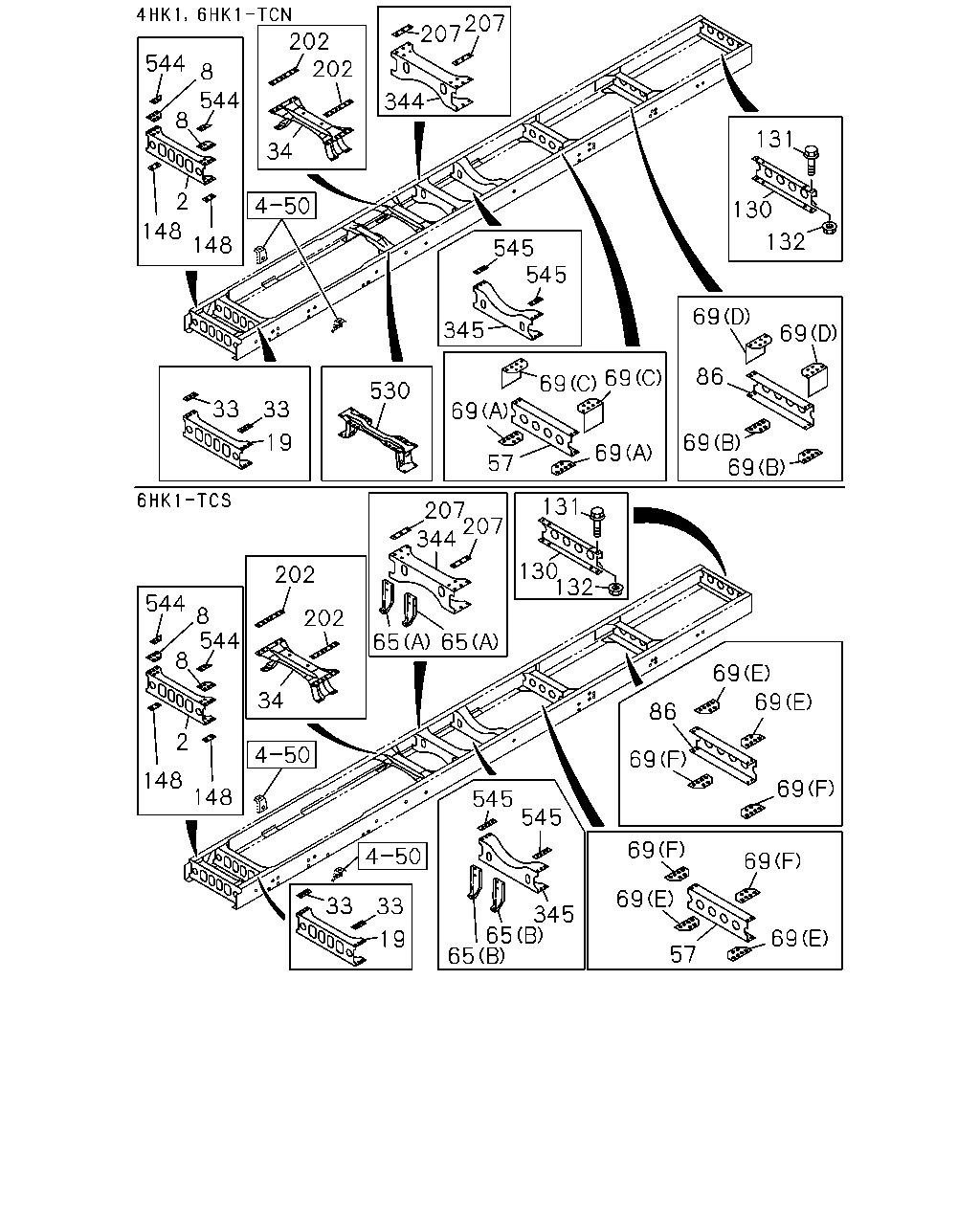

çizim 432834
544 8 8 544 2 148 148 34 202 202 207 207 344 33 33 19 530 345 545 545 69 69 69 57 69 131 130 132 69 69 86 69 69 131 130 132 207 207 344 65 65 202 202 34 544 8 8 544 2 148 148 33 33 19 545 545 345 65 65 69 69 57 69 69 69 69 69 86 69
BalonParca AdiParca NoAdetTipApplied Date A B
2 MEMBER; CROSS,1ST 8-97610-852-6 01 1 1407-1409
2 MEMBER; CROSS,1ST 8-97610-852-7 01 1 1410-
8 GUSSET; 1ST C/MBR
MAL
8-97611-027-0 02 1 1407-1409
8 GUSSET; 1ST C/MBR
MAL
8-97611-027-0 02 1 1410-
19 MEMBER; CROSS,2ND 8-97610-853-4 01 1 1407-1409
19 MEMBER; CROSS,2ND 8-97610-853-5 01 1 1410-
33 SPACER; 2ND C/MBR,UPR
MAL
8-97611-040-0 02 1 1407-1409
33 SPACER; 2ND C/MBR,UPR
MAL
8-97611-040-0 02 1 1410-
34 MEMBER; CROSS,3RD 8-97610-855-1 01 1 1508-
34 MEMBER; CROSS,3RD
MAL
8-97610-854-2 01 1 1407-1409
34 MEMBER; CROSS,3RD
MAL
8-97610-854-2 01 1 1410-
57 MEMBER; CROSS,RR SUSP FRT
6HK1-TCS ENG(80L) MAL
8-97619-888-3 01 1 1505-
57 MEMBER; CROSS,RR SUSP FRT
MAL
8-97610-858-5 01 1 1407-1409
57 MEMBER; CROSS,RR SUSP FRT
MAL
8-97610-858-5 01 1 1410-1504
57 MEMBER; CROSS,RR SUSP FRT
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) MAL
8-97610-858-5 01 1 1505-
57 MEMBER; CROSS,RR SUSP FRT
MAL
8-97610-858-5 01 1 1505-
65 BRACKET; CENTER BRG
6HK1-TCS ENG(80L) (A)
8-97612-486-0 02 1 1505-
65 BRACKET; CENTER BRG
6HK1-TCS ENG(80L) (B)
8-97614-134-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
6HK1-TCS ENG(80L) (E) MAL
8-97619-889-0 04 1 1505-
69 GUSSET; RR SUSP,UPR
6HK1-TCS ENG(80L) (F) MAL
8-97619-890-0 04 1 1505-
69 GUSSET; RR SUSP,UPR
(C) MAL
8-97619-800-0 01 1 1410-
69 GUSSET; RR SUSP,UPR
(C) MAL
8-97619-801-0 01 1 1410-
69 GUSSET; RR SUSP,UPR
(D) MAL
8-97619-802-0 01 1 1410-
69 GUSSET; RR SUSP,UPR
(D) MAL
8-97619-803-0 01 1 1410-
69 GUSSET; RR SUSP,UPR
(A) MAL
8-97610-865-0 02 1 1407-1409
69 GUSSET; RR SUSP,UPR
(A) MAL
8-97610-865-0 02 1 1410-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (A) MAL
8-97610-865-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
(A) MAL
8-97610-865-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
(B) MAL
8-97610-866-0 02 1 1407-1409
69 GUSSET; RR SUSP,UPR
(B) MAL
8-97610-866-0 02 1 1410-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (B) MAL
8-97610-866-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
(B) MAL
8-97610-866-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
(C) MAL
8-97611-907-1 01 1 1407-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (C) MAL
8-97611-907-1 01 1 1505-
69 GUSSET; RR SUSP,UPR
(C) MAL
8-97611-908-1 01 1 1407-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (C) MAL
8-97611-908-1 01 1 1505-
69 GUSSET; RR SUSP,UPR
(D) MAL
8-97611-910-0 01 1 1407-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (D) MAL
8-97611-910-0 01 1 1505-
69 GUSSET; RR SUSP,UPR
(D) MAL
8-97611-911-0 01 1 1407-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (D) MAL
8-97611-911-0 01 1 1505-
86 MEMBER; CROSS,RR SUSP RR
6HK1-TCS ENG(80L) MAL
8-97619-888-3 01 1 1505-
86 MEMBER; CROSS,RR SUSP RR
MAL
8-97610-858-5 01 1 1407-1409
86 MEMBER; CROSS,RR SUSP RR
MAL
8-97610-858-5 01 1 1410-1504
86 MEMBER; CROSS,RR SUSP RR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) MAL
8-97610-858-5 01 1 1505-
86 MEMBER; CROSS,RR SUSP RR
MAL
8-97610-858-5 01 1 1505-
130 MEMBER; CROSS,END 8-97610-869-1 01 1 1407-1409
130 MEMBER; CROSS,END 8-97610-869-1 01 1 1410-
131 BOLT; END C/MBR
M12X30 W/LK WASHER MAL
0-50541-230-0 04 1 1407-1409
131 BOLT; END C/MBR
M12X30 W/LK WASHER MAL
0-50541-230-0 04 1 1410-
132 NUT; END C/MBR
M12 MAL
0-91110-512-0 04 1 1407-1409
132 NUT; END C/MBR
M12 MAL
0-91110-512-0 04 1 1410-
148 SPACER; C/MBR 8-97611-039-0 02 1 1407-1409
148 SPACER; C/MBR 8-97611-039-0 02 1 1410-
202 SPACER; 3RD C/MBR
MAL
8-97610-872-0 02 1 1407-1409
202 SPACER; 3RD C/MBR
MAL
8-97610-872-0 02 1 1410-
207 SPACER; 4TH C/MBR
0.24KG MAL
8-97611-245-0 02 1 1410-
207 SPACER; 4TH C/MBR
0.25KG MAL
8-97611-244-0 02 1 1407-
344 MEMBER; CROSS,4TH 8-97611-238-1 01 1 1407-1409
344 MEMBER; CROSS,4TH 8-97611-238-1 01 1 1410-
345 MEMBER; CROSS,5TH 8-97611-238-1 01 1 1407-
530 MEMBER; CROSS,T/M
MAL
8-97638-949-0 01 1 1407-1409
530 MEMBER; CROSS,T/M
4HK1-TCS ENG(RJS) MAL
8-97638-949-0 01 1 1410-
544 PLATE; CAB FRT MTG
MAL
8-97611-030-0 02 1 1410-
544 PLATE; CAB FRT MTG
MAL
8-97615-598-0 02 1 1407-
545 SPACER; 5TH C/MBR
6HK1-TCN ENG(82L) 0.24KG MAL
8-97611-245-0 02 1 1410-1504
545 SPACER; 5TH C/MBR
6HK1-TCS ENG(80L),6HK1-TCN ENG(82L) 0.24KG MAL
8-97611-245-0 02 1 1505-

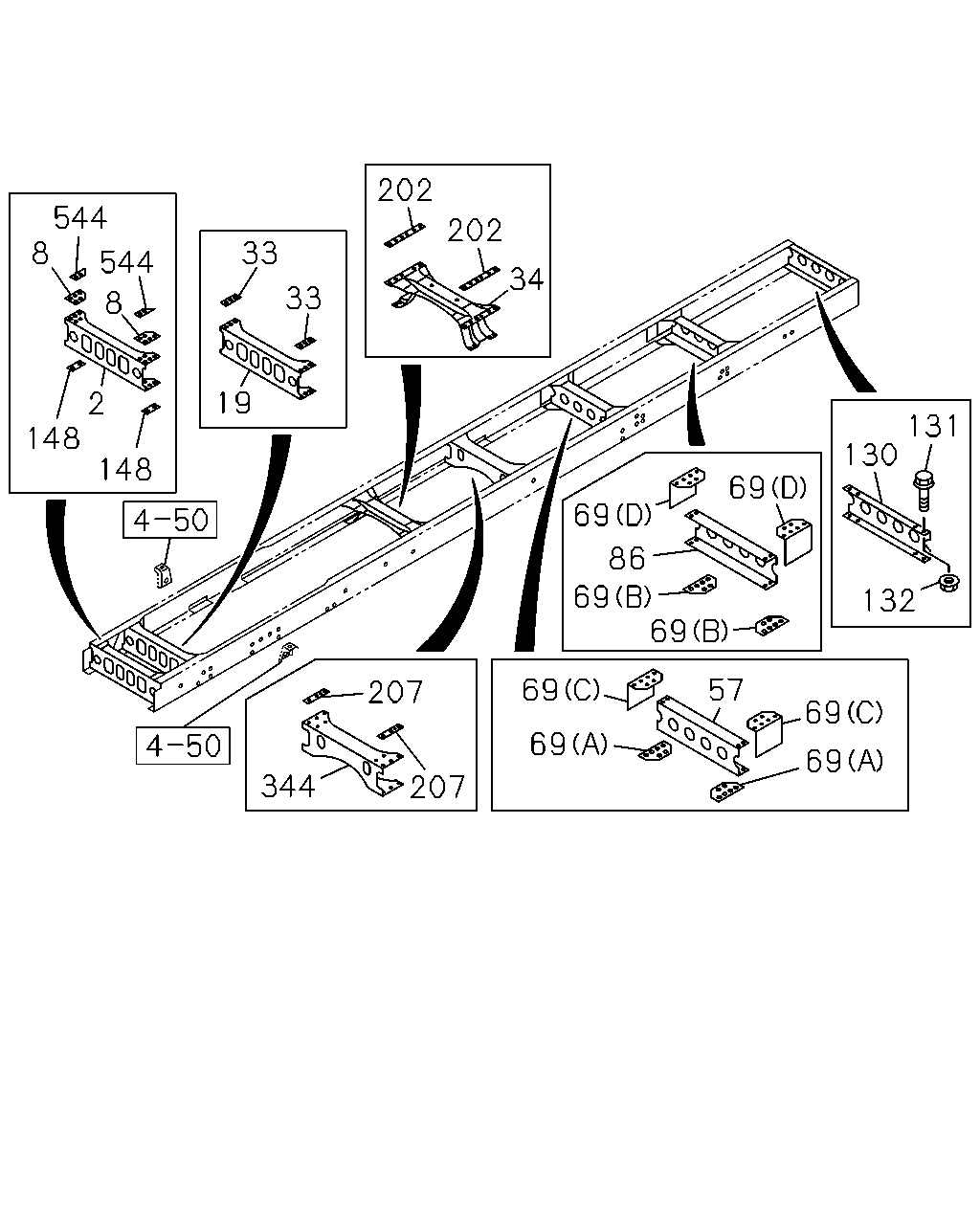

çizim 433303
544 544 8 8 148 148 2 33 33 19 202 202 34 69 69 86 69 69 130 131 132 57 69 69 69 69 207 207 344
BalonParca AdiParca NoAdetTipApplied Date A B
2 MEMBER; CROSS,1ST 8-97610-852-6 01 1 1407-1409
2 MEMBER; CROSS,1ST 8-97610-852-7 01 1 1410-
8 GUSSET; 1ST C/MBR
MAL
8-97611-027-0 02 1 1407-1409
8 GUSSET; 1ST C/MBR
MAL
8-97611-027-0 02 1 1410-
19 MEMBER; CROSS,2ND 8-97610-853-4 01 1 1407-1409
19 MEMBER; CROSS,2ND 8-97610-853-5 01 1 1410-
33 SPACER; 2ND C/MBR,UPR
MAL
8-97611-040-0 02 1 1407-1409
33 SPACER; 2ND C/MBR,UPR
MAL
8-97611-040-0 02 1 1410-
34 MEMBER; CROSS,3RD 8-97610-855-1 01 1 1508-
34 MEMBER; CROSS,3RD
MAL
8-97610-854-2 01 1 1407-1409
34 MEMBER; CROSS,3RD
MAL
8-97610-854-2 01 1 1410-
57 MEMBER; CROSS,RR SUSP FRT
6HK1-TCS ENG(80L) MAL
8-97619-888-3 01 1 1505-
57 MEMBER; CROSS,RR SUSP FRT
MAL
8-97610-858-5 01 1 1407-1409
57 MEMBER; CROSS,RR SUSP FRT
MAL
8-97610-858-5 01 1 1410-1504
57 MEMBER; CROSS,RR SUSP FRT
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) MAL
8-97610-858-5 01 1 1505-
57 MEMBER; CROSS,RR SUSP FRT
MAL
8-97610-858-5 01 1 1505-
69 GUSSET; RR SUSP,UPR
6HK1-TCS ENG(80L) (E) MAL
8-97619-889-0 04 1 1505-
69 GUSSET; RR SUSP,UPR
6HK1-TCS ENG(80L) (F) MAL
8-97619-890-0 04 1 1505-
69 GUSSET; RR SUSP,UPR
(C) MAL
8-97619-800-0 01 1 1410-
69 GUSSET; RR SUSP,UPR
(C) MAL
8-97619-801-0 01 1 1410-
69 GUSSET; RR SUSP,UPR
(D) MAL
8-97619-802-0 01 1 1410-
69 GUSSET; RR SUSP,UPR
(D) MAL
8-97619-803-0 01 1 1410-
69 GUSSET; RR SUSP,UPR
(A) MAL
8-97610-865-0 02 1 1407-1409
69 GUSSET; RR SUSP,UPR
(A) MAL
8-97610-865-0 02 1 1410-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (A) MAL
8-97610-865-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
(A) MAL
8-97610-865-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
(B) MAL
8-97610-866-0 02 1 1407-1409
69 GUSSET; RR SUSP,UPR
(B) MAL
8-97610-866-0 02 1 1410-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (B) MAL
8-97610-866-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
(B) MAL
8-97610-866-0 02 1 1505-
69 GUSSET; RR SUSP,UPR
(C) MAL
8-97611-907-1 01 1 1407-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (C) MAL
8-97611-907-1 01 1 1505-
69 GUSSET; RR SUSP,UPR
(C) MAL
8-97611-908-1 01 1 1407-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (C) MAL
8-97611-908-1 01 1 1505-
69 GUSSET; RR SUSP,UPR
(D) MAL
8-97611-910-0 01 1 1407-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (D) MAL
8-97611-910-0 01 1 1505-
69 GUSSET; RR SUSP,UPR
(D) MAL
8-97611-911-0 01 1 1407-1504
69 GUSSET; RR SUSP,UPR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) (D) MAL
8-97611-911-0 01 1 1505-
86 MEMBER; CROSS,RR SUSP RR
6HK1-TCS ENG(80L) MAL
8-97619-888-3 01 1 1505-
86 MEMBER; CROSS,RR SUSP RR
MAL
8-97610-858-5 01 1 1407-1409
86 MEMBER; CROSS,RR SUSP RR
MAL
8-97610-858-5 01 1 1410-1504
86 MEMBER; CROSS,RR SUSP RR
4HK1-TCS ENG(RJS),6HK1-TCN ENG(82L) MAL
8-97610-858-5 01 1 1505-
86 MEMBER; CROSS,RR SUSP RR
MAL
8-97610-858-5 01 1 1505-
130 MEMBER; CROSS,END 8-97610-869-1 01 1 1407-1409
130 MEMBER; CROSS,END 8-97610-869-1 01 1 1410-
131 BOLT; END C/MBR
M12X30 W/LK WASHER MAL
0-50541-230-0 04 1 1407-1409
131 BOLT; END C/MBR
M12X30 W/LK WASHER MAL
0-50541-230-0 04 1 1410-
132 NUT; END C/MBR
M12 MAL
0-91110-512-0 04 1 1407-1409
132 NUT; END C/MBR
M12 MAL
0-91110-512-0 04 1 1410-
148 SPACER; C/MBR 8-97611-039-0 02 1 1407-1409
148 SPACER; C/MBR 8-97611-039-0 02 1 1410-
202 SPACER; 3RD C/MBR
MAL
8-97610-872-0 02 1 1407-1409
202 SPACER; 3RD C/MBR
MAL
8-97610-872-0 02 1 1410-
207 SPACER; 4TH C/MBR
0.24KG MAL
8-97611-245-0 02 1 1410-
207 SPACER; 4TH C/MBR
0.25KG MAL
8-97611-244-0 02 1 1407-
344 MEMBER; CROSS,4TH 8-97611-238-1 01 1 1407-1409
344 MEMBER; CROSS,4TH 8-97611-238-1 01 1 1410-
544 PLATE; CAB FRT MTG
MAL
8-97611-030-0 02 1 1410-
544 PLATE; CAB FRT MTG
MAL
8-97615-598-0 02 1 1407-

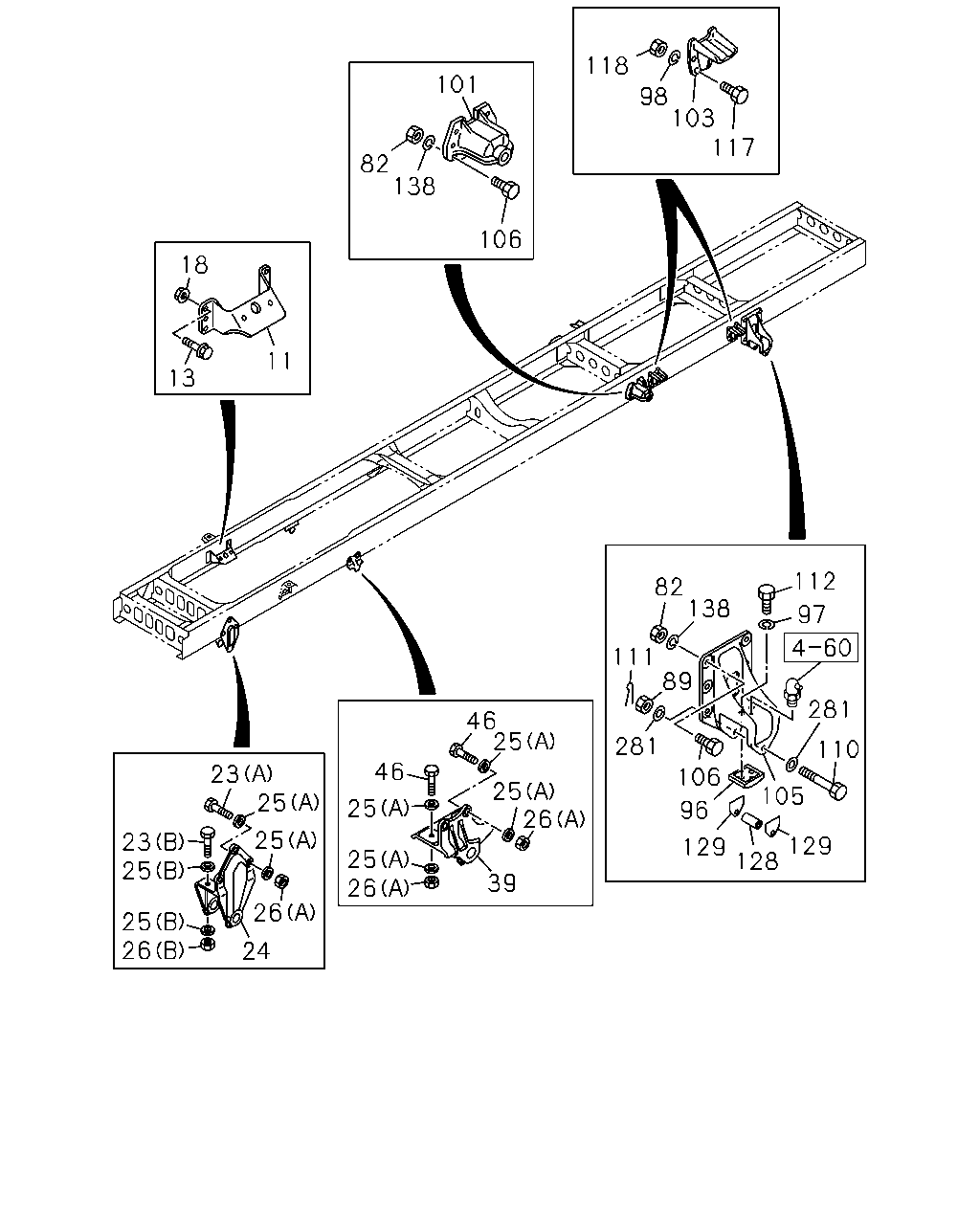

çizim 476239
101 138 82 106 11 13 18 118 117 103 98 112 138 82 111 89 281 106 96 129 128 129 105 110 281 97 46 25 25 26 39 46 25 25 26 23 25 25 26 24 25 26 25 23
BalonParca AdiParca NoAdetTipApplied Date A B
11 BRACKET; ENG MTG 8-97619-549-0 02 1 1410-
11 BRACKET; ENG MTG
6HK1-TCN ENG(82L)
8-97619-550-0 02 1 1410-1504
11 BRACKET; ENG MTG
6HK1-TCS ENG(80L),6HK1-TCN ENG(82L)
8-97619-550-0 02 1 1505-
11 BRACKET; ENG MTG 8-97644-889-0 01 1 1407-1409
11 BRACKET; ENG MTG
4HK1-TCS ENG(RJS)
8-97644-889-0 01 1 1410-
11 BRACKET; ENG MTG 8-97644-890-0 01 1 1407-1409
11 BRACKET; ENG MTG
4HK1-TCS ENG(RJS)
8-97644-890-0 01 1 1410-
13 BOLT; BRKT,ENG MTG
6HK1-TCN ENG(82L) M12X35 FLANGE MAL
0-28661-235-0 08 1 1410-1504
13 BOLT; BRKT,ENG MTG
M12X35 FLANGE MAL
0-28661-235-0 08 1 1410-1504
13 BOLT; BRKT,ENG MTG
6HK1-TCS ENG(80L),6HK1-TCN ENG(82L) M12X35 FLANGE MAL
0-28661-235-0 08 1 1505-
13 BOLT; BRKT,ENG MTG
M12X35 FLANGE MAL
0-28661-235-0 08 1 1505-
13 BOLT; BRKT,ENG MTG
M12X35 FLANGE MAL
0-28661-235-0 12 1 1407-1409
13 BOLT; BRKT,ENG MTG
4HK1-TCS ENG(RJS) M12X35 FLANGE MAL
0-28661-235-0 12 1 1410-
18 NUT; BRKT,ENG MTG
6HK1-TCN ENG(82L) M12 FLANGE MAL
0-91180-212-0 08 1 1410-1504
18 NUT; BRKT,ENG MTG
M12 FLANGE MAL
0-91180-212-0 08 1 1410-1504
18 NUT; BRKT,ENG MTG
6HK1-TCS ENG(80L),6HK1-TCN ENG(82L) M12 FLANGE MAL
0-91180-212-0 08 1 1505-
18 NUT; BRKT,ENG MTG
M12 FLANGE MAL
0-91180-212-0 08 1 1505-
18 NUT; BRKT,ENG MTG
M12 FLANGE MAL
0-91180-212-0 12 1 1407-1409
18 NUT; BRKT,ENG MTG
4HK1-TCS ENG(RJS) M12 FLANGE MAL
0-91180-212-0 12 1 1410-
23 BOLT; BRKT,SPR
(A) M14X50 MAL
0-20951-450-0 06 1 1407-1409
23 BOLT; BRKT,SPR
(A) M14X50 MAL
0-20951-450-0 06 1 1410-
23 BOLT; BRKT,SPR
(B) M16X60
0-20951-660-0 04 1 1407-1409
23 BOLT; BRKT,SPR
(B) M16X60
0-20951-660-0 04 1 1410-
24 BRACKET; FRT SPR,FRT 8-98018-840-0 01 1 1407-1409
24 BRACKET; FRT SPR,FRT 8-98018-840-0 01 1 1410-
24 BRACKET; FRT SPR,FRT 8-98018-841-0 01 1 1407-1409
24 BRACKET; FRT SPR,FRT 8-98018-841-0 01 1 1410-
25 WASHER; PL,BRKT
(B) ID=16.2
1-09503-316-0 08 1 1407-1409
25 WASHER; PL,BRKT
(B) ID=16.2
1-09503-316-0 08 1 1410-
25 WASHER; PL,BRKT
(A) ID=15
8-98010-627-1 28 1 1407-1409
25 WASHER; PL,BRKT
(A) ID=15
8-98010-627-1 28 1 1410-
26 NUT; BRKT,SPR
(A) M14 MAL
0-91110-514-0 14 1 1407-1409
26 NUT; BRKT,SPR
(A) M14 MAL
0-91110-514-0 14 1 1410-
26 NUT; BRKT,SPR
(B) M16
0-91110-516-0 04 1 1407-1409
26 NUT; BRKT,SPR
(B) M16
0-91110-516-0 04 1 1410-
39 BRACKET; FRT SPR,RR 8-98043-648-0 01 1 1407-1409
39 BRACKET; FRT SPR,RR 8-98043-648-0 01 1 1410-
39 BRACKET; FRT SPR,RR 8-98043-649-0 01 1 1407-1409
39 BRACKET; FRT SPR,RR 8-98043-649-0 01 1 1410-
46 BOLT; BRKT FIX
M14X50 MAL
0-20951-450-0 08 1 1407-1409
46 BOLT; BRKT FIX
M14X50 MAL
0-20951-450-0 08 1 1410-
82 NUT; BRKT
M14 MAL
0-91110-514-0 24 1 1407-1409
82 NUT; BRKT
M14 MAL
0-91110-514-0 24 1 1410-
89 NUT; LEAF SPR STOPPER
M14 SLOTTED
0-91116-514-0 02 1 1407-
96 PAD; RR SPR 1-53359-047-0 02 1 1407-
97 WASHER; LK,PAD
ID=14.2
0-91510-514-0 04 1 1407-
98 WASHER; LK,STOPPER
ID=14.2 MAL
0-91510-814-0 16 1 1407-1409
98 WASHER; LK,STOPPER
ID=14.2 MAL
0-91510-814-0 16 1 1410-
101 BRACKET; RR SPR,FRT 1-53353-078-1 02 1 1407-1409
101 BRACKET; RR SPR,FRT 1-53353-078-1 02 1 1410-
103 STOPPER; SUB SPR 1-53356-057-0 04 1 1407-1409
103 STOPPER; SUB SPR 1-53356-057-0 04 1 1410-
105 BRACKET; RR SPR,RR
MAL
1-53354-064-1 02 1 1407-1409
105 BRACKET; RR SPR,RR
MAL
1-53354-064-1 02 1 1410-
106 BOLT; BRKT
M14X50 MAL
0-20951-450-0 24 1 1407-1409
106 BOLT; BRKT
M14X50 MAL
0-20951-450-0 24 1 1410-
110 BOLT; LEAF SPR STOPPER 1-09000-007-0 02 1 1407-
111 PIN; SPLIT,LEAF SPR STOPPER
OD=2.8 L=28
0-81123-028-0 02 1 1407-
112 BOLT; PAD
M14X35
0-20851-435-0 04 1 1407-
117 BOLT; STOPPER
M14X50 MAL
0-20951-450-0 16 1 1407-1409
117 BOLT; STOPPER
M14X50 MAL
0-20951-450-0 16 1 1410-
118 NUT; STOPPER
M14 MAL
0-91110-514-0 16 1 1407-1409
118 NUT; STOPPER
M14 MAL
0-91110-514-0 16 1 1410-
128 COLLAR; RUBBER 1-53359-004-0 02 1 1407-1504
128 COLLAR; RUBBER
EXC. HEAVY DUTY PACKAGE TRUCK VAR3<Y48>
1-53359-004-0 02 1 1505-
129 SHIM; SIDE
T=4.5
1-53359-061-1 02 1 1407-
129 SHIM; SIDE
T=3.2
1-53359-062-1 02 1 1407-
138 WASHER; LK,BRKT
ID=14.2 MAL
0-91510-814-0 24 1 1407-1409
138 WASHER; LK,BRKT
ID=14.2 MAL
0-91510-814-0 24 1 1410-
281 WASHER; LEAF SPR STOPPER
ID=15 OD=30 T=2.6
0-91610-614-0 04 1 1407-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
