Isuzu WW
▶
TRUCKS
▶
FVM
▶
11599 - FVM(MIDDLE EAST)
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#144732) — 67 parça
◀
[141A] PRE FUEL FILTER FIXING (18 parça)

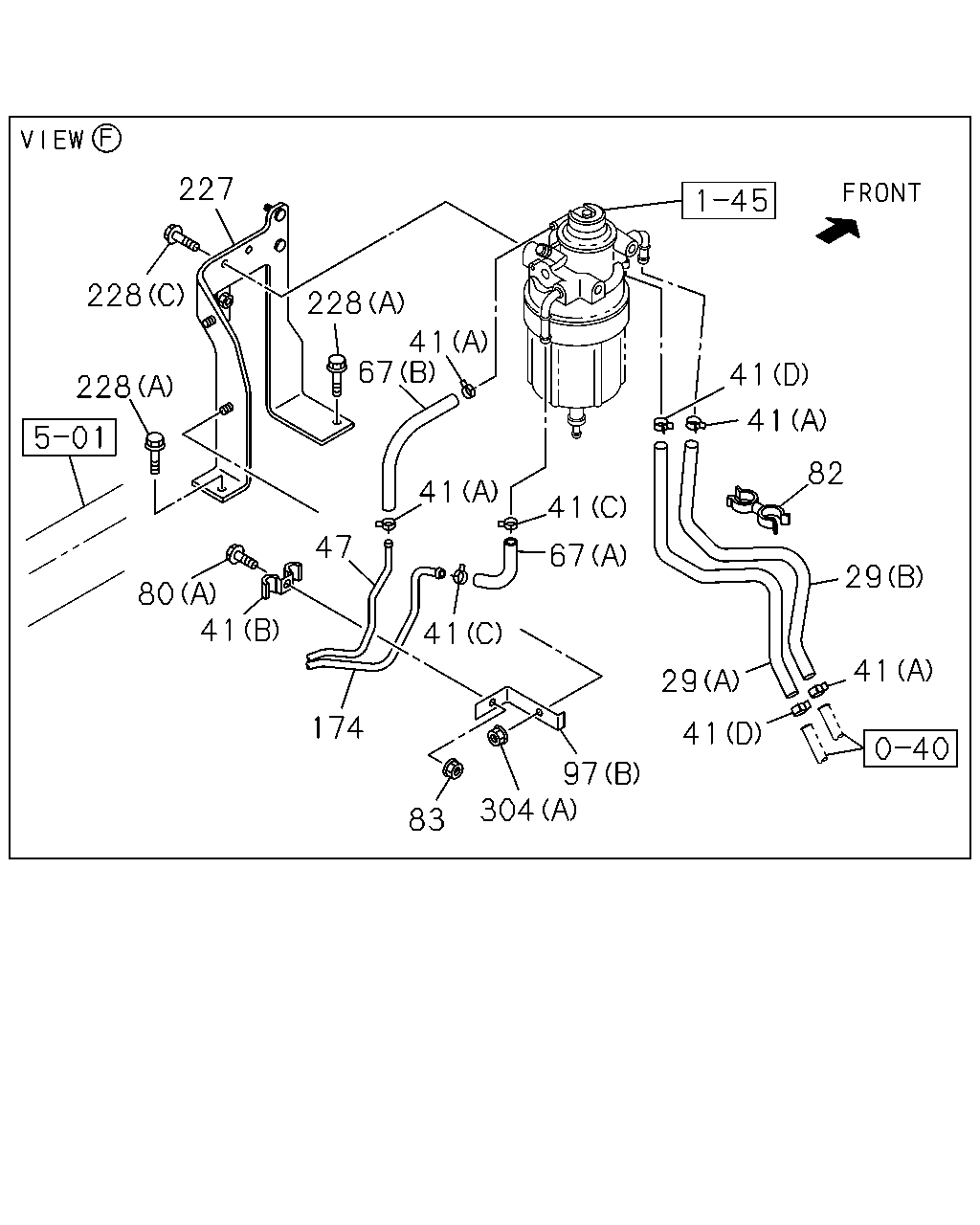

[141A] FUEL SEDIMENTER FIXING (26 parça)

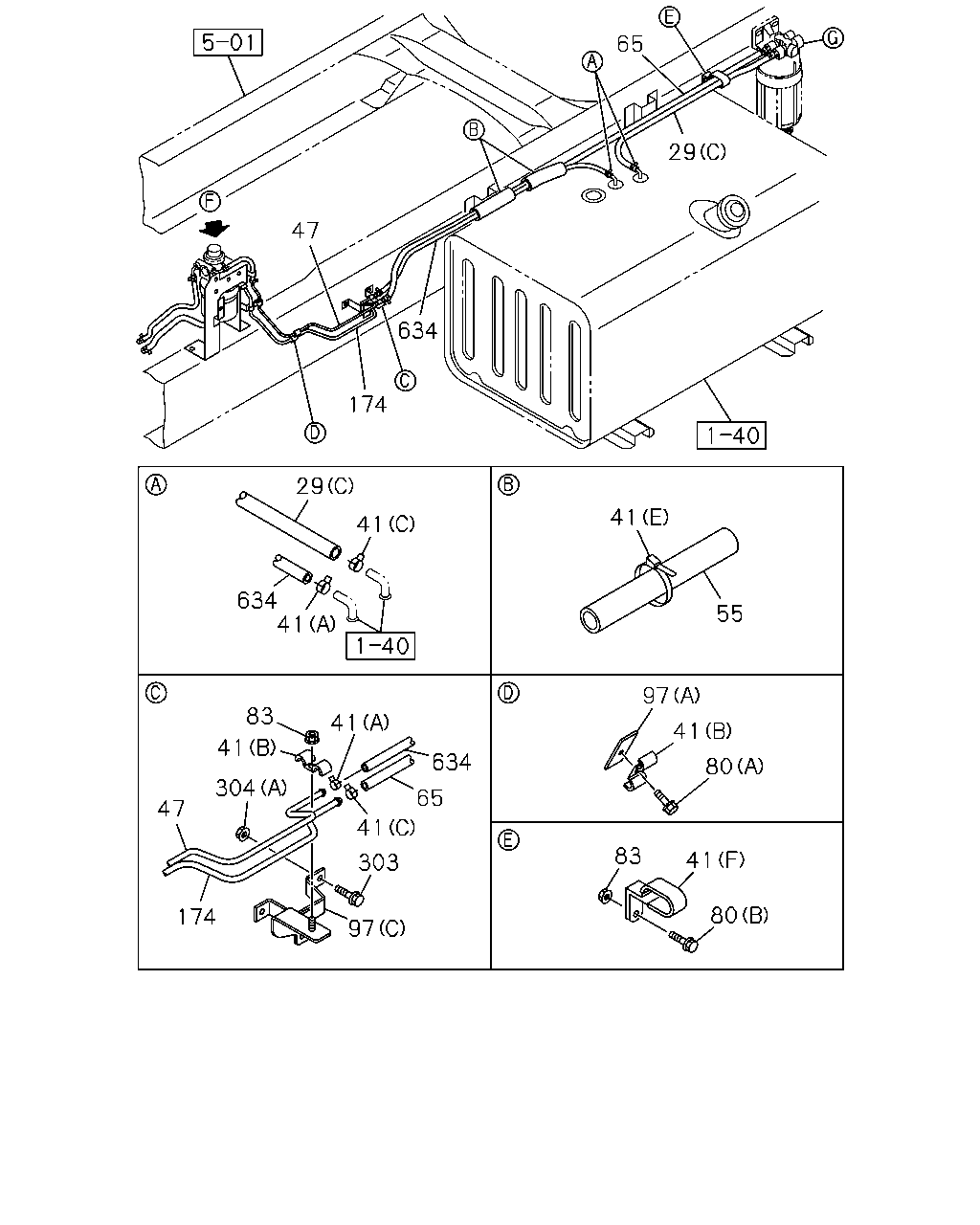

[141A] PIPING (23 parça)
▶
65
29
41
39
39
41
304
279
228
345
345
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
29
HOSE; FUEL
(A)
8-98078-196-2
01
1
1407-
29
HOSE; FUEL
(B)
8-98078-197-1
01
1
1407-
29
HOSE; FUEL
(C) L=730
8-98205-834-0
01
1
1407-
39
PIPE; FUEL
NPTF3/8-18 OD=10
8-98122-953-0
02
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(F) ID=14X29 H=30 L=25
1-09701-101-0
01
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
05
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1407-
65
HOSE; FUEL,DELIVERY PIPE
L=1380
8-98186-528-0
01
1
1407-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1407-
228
BOLT; BRKT,SEDIMENTER
(B) M10X60 FLANGE
0-28051-060-0
02
1
1407-
228
BOLT; BRKT,SEDIMENTER
(C) M8X20 FLANGE
0-28650-820-0
02
1
1407-
279
WASHER
ID=10.5 OD=26
0-91614-710-0
02
1
1407-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
03
1
1407-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1407-
345
PLUG
NPTF3/8-18
8-97329-623-0
02
1
1407-
227
228
228
80
47
41
174
83
304
228
41
67
41
41
41
67
41
41
82
29
41
29
41
97
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
29
HOSE; FUEL
(A)
8-98078-196-2
01
1
1407-
29
HOSE; FUEL
(B)
8-98078-197-1
01
1
1407-
29
HOSE; FUEL
(C) L=730
8-98205-834-0
01
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(F) ID=14X29 H=30 L=25
1-09701-101-0
01
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
05
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1407-
47
PIPE; FUEL,RETURN
L=688
8-98129-921-0
01
1
1407-
67
HOSE; FUEL,DELIVERY
(A) L=110 SERVICED BY L=3000
0-01260-300-0
01
1
1407-
67
HOSE; FUEL,DELIVERY
(B) L=210 SERVICED BY L=3000
0-01558-300-0
01
1
1407-
80
BOLT; CLIP,FUEL TANK
(A) M8X20 FLANGE
0-28650-820-0
02
1
1407-
80
BOLT; CLIP,FUEL TANK
(B) M8X30 FLANGE
0-28650-830-0
01
1
1407-
82
CLIP; FUEL HOSE
ID=13 & 16.5
8-94169-028-0
01
1
1407-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
03
1
1407-
97
BRACKET; CLIP
(A) L=50
1-47475-299-2
01
1
1407-
97
BRACKET; CLIP
(B)
8-98053-654-0
01
1
1407-
97
BRACKET; CLIP
(C)
8-98129-922-0
01
1
1407-
174
PIPE; FUEL,FEED,FRT
L=685
8-98129-920-0
01
1
1407-
227
BRACKET; FUEL SEDIMENTER
8-98044-366-3
01
1
1407-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1407-
228
BOLT; BRKT,SEDIMENTER
(B) M10X60 FLANGE
0-28051-060-0
02
1
1407-
228
BOLT; BRKT,SEDIMENTER
(C) M8X20 FLANGE
0-28650-820-0
02
1
1407-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
03
1
1407-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1407-
65
29
634
174
47
29
634
41
41
41
55
97
41
80
80
41
83
634
41
65
41
303
97
174
47
83
41
304
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
29
HOSE; FUEL
(A)
8-98078-196-2
01
1
1407-
29
HOSE; FUEL
(B)
8-98078-197-1
01
1
1407-
29
HOSE; FUEL
(C) L=730
8-98205-834-0
01
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(F) ID=14X29 H=30 L=25
1-09701-101-0
01
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
05
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1407-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1407-
47
PIPE; FUEL,RETURN
L=688
8-98129-921-0
01
1
1407-
55
COVER; PIPE,FUEL TANK
L=150 SERVICED BY L=1300
1-09360-677-1
02
1
1407-
65
HOSE; FUEL,DELIVERY PIPE
L=1380
8-98186-528-0
01
1
1407-
80
BOLT; CLIP,FUEL TANK
(A) M8X20 FLANGE
0-28650-820-0
02
1
1407-
80
BOLT; CLIP,FUEL TANK
(B) M8X30 FLANGE
0-28650-830-0
01
1
1407-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
03
1
1407-
97
BRACKET; CLIP
(A) L=50
1-47475-299-2
01
1
1407-
97
BRACKET; CLIP
(B)
8-98053-654-0
01
1
1407-
97
BRACKET; CLIP
(C)
8-98129-922-0
01
1
1407-
174
PIPE; FUEL,FEED,FRT
L=685
8-98129-920-0
01
1
1407-
303
BOLT; BRKT
M8X35 FLANGE
0-28650-835-0
02
1
1407-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
03
1
1407-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1407-
634
HOSE; RUBBER RETURN
L=810
8-98186-973-0
01
1
1407-
