Isuzu WW
▶
TRUCKS
▶
GXR
▶
11601 - GXR(LHD)CHINA
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶
0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#144603) — 78 parça
◀

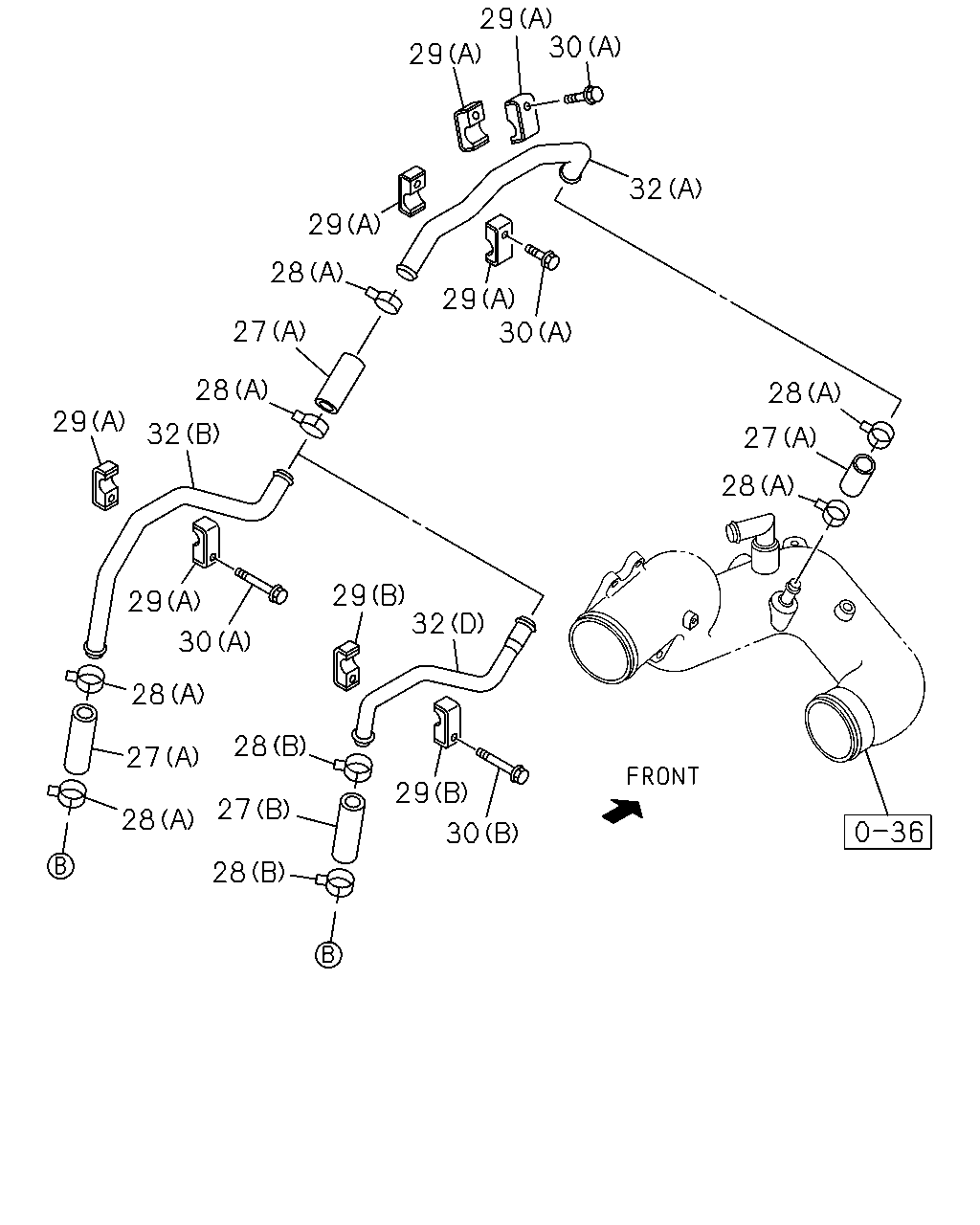

[038A] AIR CHARGE PIPE AND HOSE (16 parça)
[038A] VGS AIR PIPE AND BRACKET (18 parça)

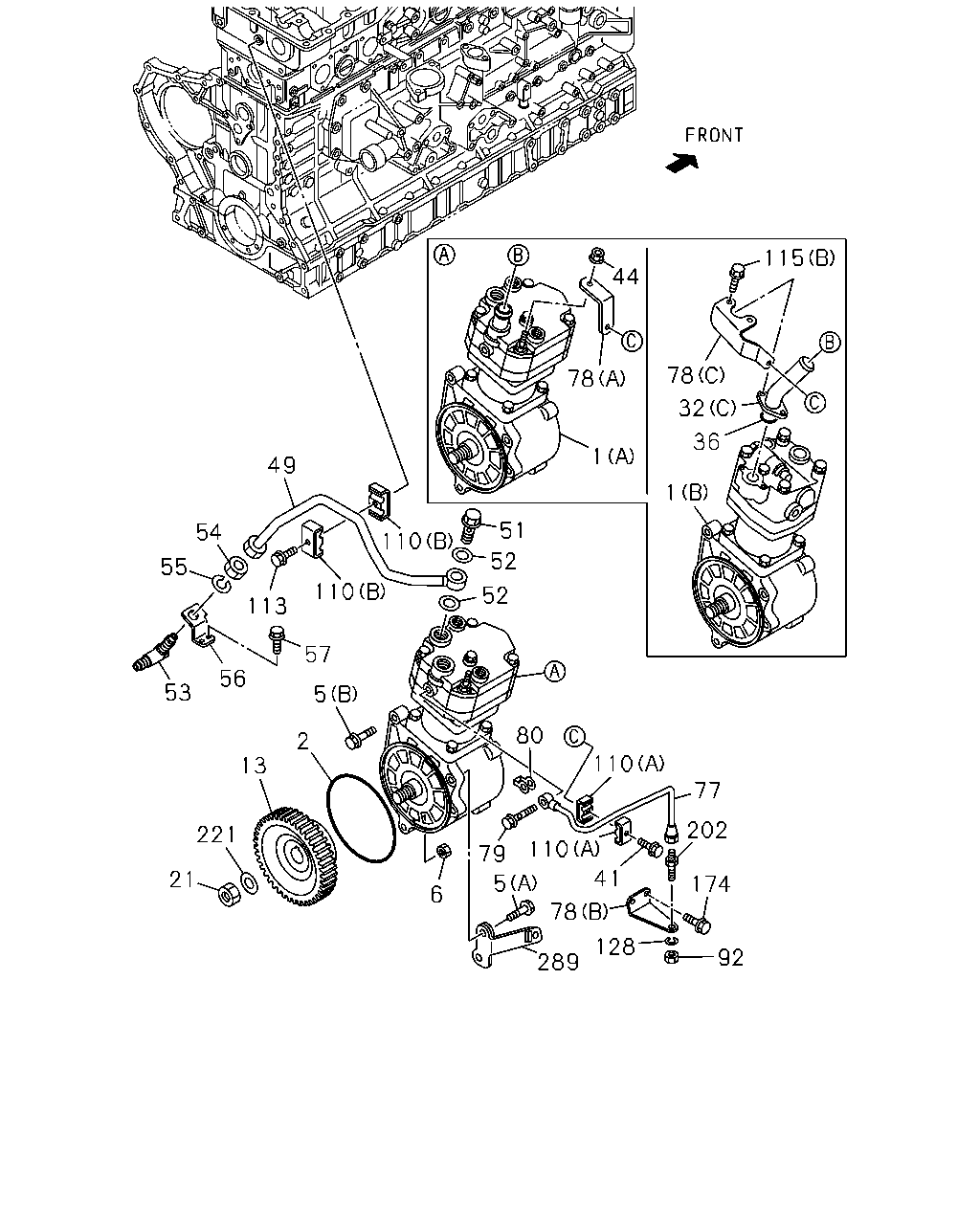

[038A] AIR COMPRESSOR ASM (44 parça)
▶
29
30
29
29
28
27
28
32
29
29
30
28
27
28
28
27
28
29
32
29
30
29
30
28
27
28
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
27
HOSE; AIR CMPR,SUCTION
(A)
8-97613-266-0
03
1
1404-1404
27
HOSE; AIR CMPR,SUCTION
(A)
8-97613-266-0
02
1
1404-
27
HOSE; AIR CMPR,SUCTION
(B) L=55
1-09360-784-0
01
1
1404-
28
CLIP; HOSE,AIR CMPR
(A) ID=31.2
8-97237-146-0
06
1
1404-1404
28
CLIP; HOSE,AIR CMPR
(A) ID=31.2
8-97237-146-0
04
1
1404-
28
CLIP; HOSE,AIR CMPR
(B) ID=28.5
1-09707-150-0
02
1
1404-
29
CLIP; AIR PIPE
(A)
8-97603-362-1
06
1
1404-1404
29
CLIP; AIR PIPE
(A)
8-97603-362-1
04
1
1404-
29
CLIP; AIR PIPE
(B)
1-09701-281-1
02
1
1404-
30
BOLT; PIPE CLIP
(A) M8X50 FLANGE CHI
0-28050-850-0
03
1
1404-1404
30
BOLT; PIPE CLIP
(A) M8X50 FLANGE CHI
0-28050-850-0
02
1
1404-
30
BOLT; PIPE CLIP
(B) M8X45 FLANGE CHI
0-28050-845-0
01
1
1404-
32
PIPE; AIR,AIR CMPR
(A)
8-97613-954-0
01
1
1404-
32
PIPE; AIR,AIR CMPR
(B)
8-97613-955-0
01
1
1404-1404
32
PIPE; AIR,AIR CMPR
(D)
8-97431-205-1
01
1
1404-
32
PIPE; AIR,AIR CMPR
(C)
8-98100-020-0
01
1
1404-
116
193
116
131
131
174
130
130
130
116
193
115
131
129
202
116
128
128
92
92
92
128
99
202
202
129
129
115
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
92
NUT; UNION
M12 CHI
9-09840-280-0
04
1
1404-
99
BOLT; BRKT AIR PIPE
M10X20 FLANGE CHI
0-28151-020-0
02
1
1404-
115
BOLT; AIR PIPE
(A) M6X30 FLANGE CHI
0-28050-630-0
04
1
1404-
115
BOLT; AIR PIPE
(B) M8X25 FLANGE CHI
0-28650-825-0
02
1
1404-
116
BRACKET; AIR PIPE
(A)
8-97603-755-2
01
1
1404-
116
BRACKET; AIR PIPE
(B)
8-97605-948-0
01
1
1404-
116
BRACKET; AIR PIPE
(C)
8-97605-950-0
01
1
1404-
116
BRACKET; AIR PIPE
(D)
8-98052-306-0
01
1
1404-
128
WASHER; LK,UNION
ID=12.2 CHI
0-91510-512-0
04
1
1404-
129
PIPE; AIR,VGS
(A)
8-98174-772-0
01
1
1404-
129
PIPE; AIR,VGS
(B)
8-98174-773-0
01
1
1404-
129
PIPE; AIR,VGS
(C)
8-98174-774-0
01
1
1404-
130
BOLT; EYE,AIR PIPE
M10X21 FLANGE CHI
8-94396-711-0
03
1
1404-
131
GASKET; AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=10.2
8-97365-390-0
03
1
1404-
174
BOLT; BRKT
M8X16 FLANGE CHI
0-28050-816-0
04
1
1404-
193
BOLT; BRKT
(A) M8X20 FLANGE CHI
0-28050-820-0
02
1
1404-
193
BOLT; BRKT
(B) M10X35 FLANGE CHI
0-28751-035-0
03
1
1404-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
04
1
1404-
49
54
55
113
110
110
57
56
53
5
2
13
221
21
6
51
52
52
80
110
77
202
174
41
110
79
5
78
128
1
78
44
115
78
36
1
289
92
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT. (A)
8-98224-245-0
01
1
1404-1404
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT. (B)
8-97431-204-0
01
1
1404-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE).
1-09623-449-0
01
1
1404-
5
BOLT; AIR CMPR FIX
(A) M12X50 FLANGE CHI
0-28151-250-0
02
1
1404-
5
BOLT; AIR CMPR FIX
(B) M12X140 FLANGE
0-28156-214-0
01
1
1404-
6
NUT; AIR CMPR
M12 FLANGE CHI
0-91180-112-0
01
1
1404-
13
GEAR; AIR CMPR DRIVE
8-97603-053-2
01
1
1404-1404
13
GEAR; AIR CMPR DRIVE
8-97430-606-1
01
1
1404-
21
NUT; PUMP GEAR
M24 CHI
0-91110-524-0
01
1
1404-
32
PIPE; AIR,AIR CMPR
(A)
8-97613-954-0
01
1
1404-
32
PIPE; AIR,AIR CMPR
(B)
8-97613-955-0
01
1
1404-1404
32
PIPE; AIR,AIR CMPR
(D)
8-97431-205-1
01
1
1404-
32
PIPE; AIR,AIR CMPR
(C)
8-98100-020-0
01
1
1404-
36
GASKET; AIR PIPE TO AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=26.8
1-09623-415-0
01
1
1405-
41
BOLT; CLIP
M6X30 FLANGE CHI
0-28050-630-0
01
1
1404-
44
NUT
M10 FLANGE CHI
0-91180-110-0
01
1
1404-1404
49
PIPE; AIR,CHARGE
8-98216-696-0
01
1
1404-1404
49
PIPE; AIR,CHARGE
8-97603-757-0
01
1
1404-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39 CHI
1-09675-175-2
01
1
1404-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32 CHI
9-09571-424-0
02
1
1404-
53
UNION; CHARGE PIPE
8-98008-887-2
01
1
1404-
54
NUT; PIPE UNION
8-98049-390-0
01
1
1404-
55
WASHER; LK,PIPE UNION
ID=27.5 CHI
0-91510-527-0
01
1
1404-
56
BRACKET; AIR PIPE FIX
8-97603-937-2
01
1
1404-
57
BOLT; BRKT,AIR PIPE
M10X20 FLANGE CHI
0-28151-020-0
01
1
1404-
77
PIPE; AIR,GOV
8-98145-567-0
01
1
1404-1404
77
PIPE; AIR,GOV
8-97604-868-1
01
1
1404-
78
BRACKET; PIPE,AIR GOV
(B)
8-97605-218-1
01
1
1404-
78
BRACKET; PIPE,AIR GOV
(A)
8-97613-275-1
01
1
1404-1404
78
BRACKET; PIPE,AIR GOV
(C)
8-97605-241-1
01
1
1404-
79
BOLT; EYE,AIR PIPE TO CMPR
M10X25
9-09906-173-1
01
1
1404-
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=10.6
8-98231-393-0
01
1
1404-
92
NUT; UNION
M12 CHI
9-09840-280-0
04
1
1404-
110
CLIP; AIR PIPE
(B)
1-09701-284-0
02
1
1404-
110
CLIP; AIR PIPE
(A)
8-98039-293-0
02
1
1404-1405
110
CLIP; AIR PIPE
(A)
8-98148-996-2
02
1
1406-
113
BOLT; CLIP,AIR PIPE
M8X40 FLANGE CHI
0-28050-840-0
01
1
1404-
115
BOLT; AIR PIPE
(A) M6X30 FLANGE CHI
0-28050-630-0
04
1
1404-
115
BOLT; AIR PIPE
(B) M8X25 FLANGE CHI
0-28650-825-0
02
1
1404-
128
WASHER; LK,UNION
ID=12.2 CHI
0-91510-512-0
04
1
1404-
174
BOLT; BRKT
M8X16 FLANGE CHI
0-28050-816-0
04
1
1404-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
04
1
1404-
221
WASHER; PL,GEAR
0-91614-624-0
01
1
1404-
289
BRACKET; CABLE
CHI
8-97430-224-2
01
1
1404-
