0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶

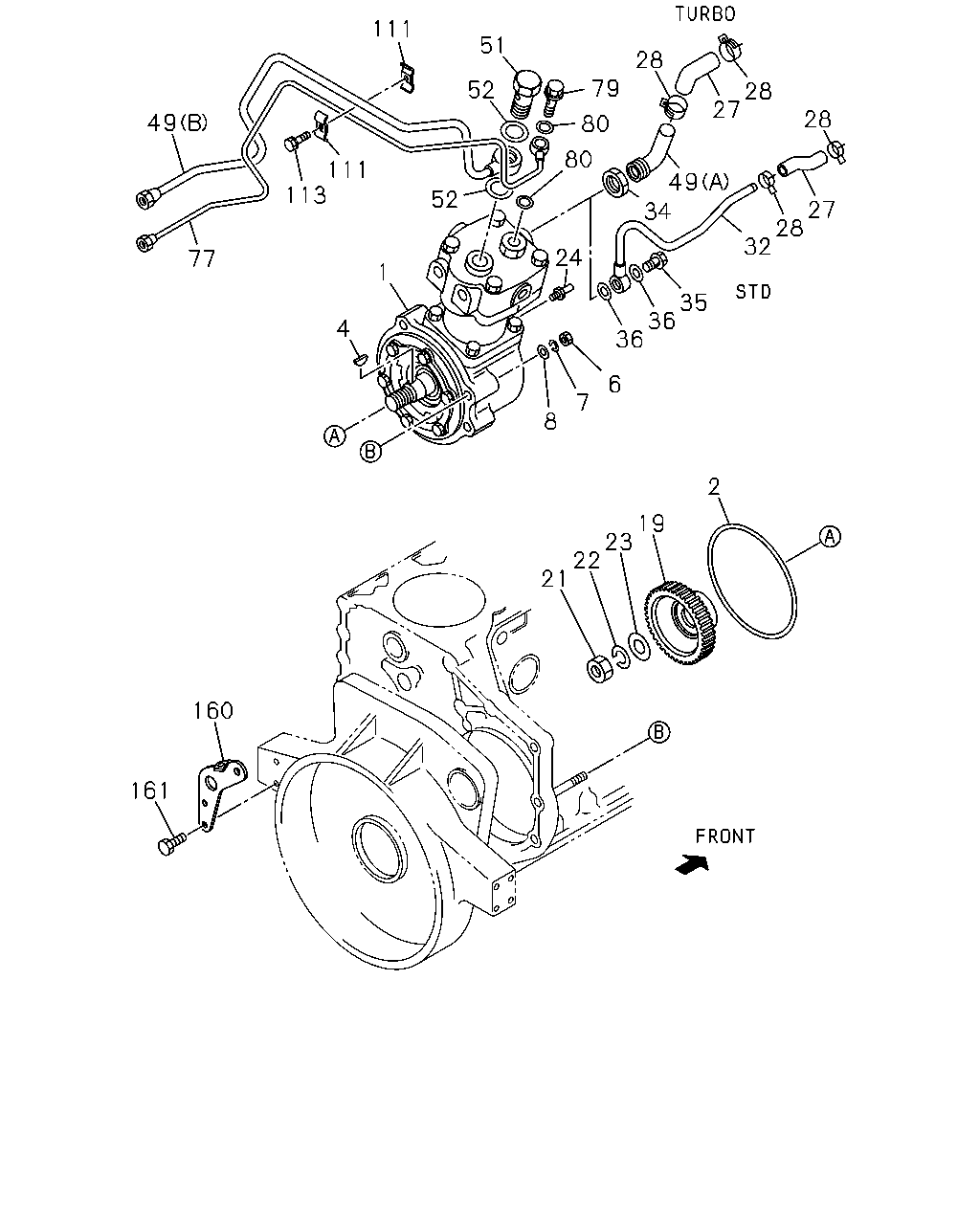

0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#1392) — 38 parça
Tümü
A - 6SA1 STD ENG
B - 6SA1TC ENG
111
51
28
79
52
28
27
28
49
80
80
111
113
49
52
27
28
32
34
24
77
1
35
36
36
4
6
7
8
2
19
23
22
21
160
161
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
1-19100-253-4
01
1
9203-
●
●
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE).
1-09623-449-0
01
1
9203-
●
●
4
KEY; INJ PUMP GEAR
9-08055-519-0
01
1
9203-
●
●
6
NUT; AIR CMPR
M12
9-99110-412-0
04
1
9203-
●
●
7
WASHER; LK,AIR CMPR
ID=12.2
9-09150-512-0
04
1
9203-
●
●
8
WASHER; PL,AIR CMPR
ID=12.5
9-09160-512-0
02
1
9203-
●
●
19
GEAR; INJ PUMP
Z=36
1-12524-037-2
01
1
9203-
●
●
21
NUT; PUMP GEAR
M24
9-99111-524-0
01
1
9203-
●
●
22
WASHER; LK,INJ PUMP GEAR FIX
ID=24.5
9-09150-524-0
01
1
9203-
●
●
23
WASHER; PL,PUMP GEAR
ID=25
9-09160-524-0
01
1
9203-
●
●
24
POINTER; AIR CMPR
9-11327-031-0
01
1
9203-
●
●
27
HOSE; AIR CMPR,SUCTION
1-09360-128-2
01
1
9203-9205
●
27
HOSE; AIR CMPR,SUCTION
1-09360-916-0
01
1
9206-
●
27
HOSE; AIR CMPR,SUCTION
1-19192-160-0
01
1
9203-
●
28
CLIP; HOSE,AIR CMPR
ID=20
1-09707-084-1
02
1
9203-9206
●
●
28
CLIP; HOSE,AIR CMPR
ID=22.7
8-94466-382-0
02
1
9207-
●
●
32
PIPE; AIR,AIR CMPR
1-19192-217-0
01
1
9203-
●
34
NUT; LK SUCTION PIPE
9-09840-254-0
01
1
9203-
●
35
BOLT; EYE,AIR PIPE
M24X39
1-09675-175-1
01
1
9203-
●
36
GASKET; AIR PIPE TO AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
9203-
●
49
PIPE; AIR,CHARGE
(B)
1-19192-120-0
01
1
9203-9212
●
49
PIPE; AIR,CHARGE
(B)
1-19192-740-0
01
1
9301-
●
49
PIPE; AIR,CHARGE
(A)
1-19119-003-0
01
1
9203-
●
49
PIPE; AIR,CHARGE
(B)
1-19192-620-0
01
1
9203-9212
●
49
PIPE; AIR,CHARGE
(B)
1-19192-739-0
01
1
9301-
●
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-1
01
1
9203-
●
●
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
9203-
●
●
77
PIPE; AIR,GOV
1-19192-309-0
01
1
9203-
●
77
PIPE; AIR,GOV
1-19192-619-0
01
1
9203-
●
79
BOLT; EYE,AIR PIPE TO CMPR
M14X27 FLANGE
1-09675-086-0
01
1
9203-
●
●
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=14.2 OD=19.2
1-09630-085-0
02
1
9203-
●
●
111
CLIP; AIR PIPE
ID=8 & 12
9-09917-471-0
05
1
9203-9401
●
●
111
CLIP; AIR PIPE
WO/NUT
1-09700-547-0
05
1
9402-
●
●
111
CLIP; AIR PIPE
W/NUT
9-09917-472-0
03
1
9203-9401
●
●
111
CLIP; AIR PIPE
W/NUT
1-09700-550-0
03
1
9402-
●
●
113
BOLT; CLIP,AIR PIPE
M6X25 W/LK WASHER
0-50040-625-0
04
1
9203-
●
●
160
BRACKET; AIR PIPE
1-19199-120-0
01
1
9203-
●
161
BOLT; BRKT,AIR PIPE
M8X16 W/LK WASHER
0-50040-816-0
02
1
9203-
●
