◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ FYH ▶ 11590 - FYH(THAILAND)EURO3 ▶ 3 - Brakes, Brake System ▶ 3-78 - FIXING PARTS; AIR PIPING ▶
3-78 — FIXING PARTS; AIR PIPING (#136418) — 116 parça
çizim 413353
388
BalonParca AdiParca NoAdetTipApplied Date
388 SEAL
100X40 		1-72498-022-1 03 1 1403-

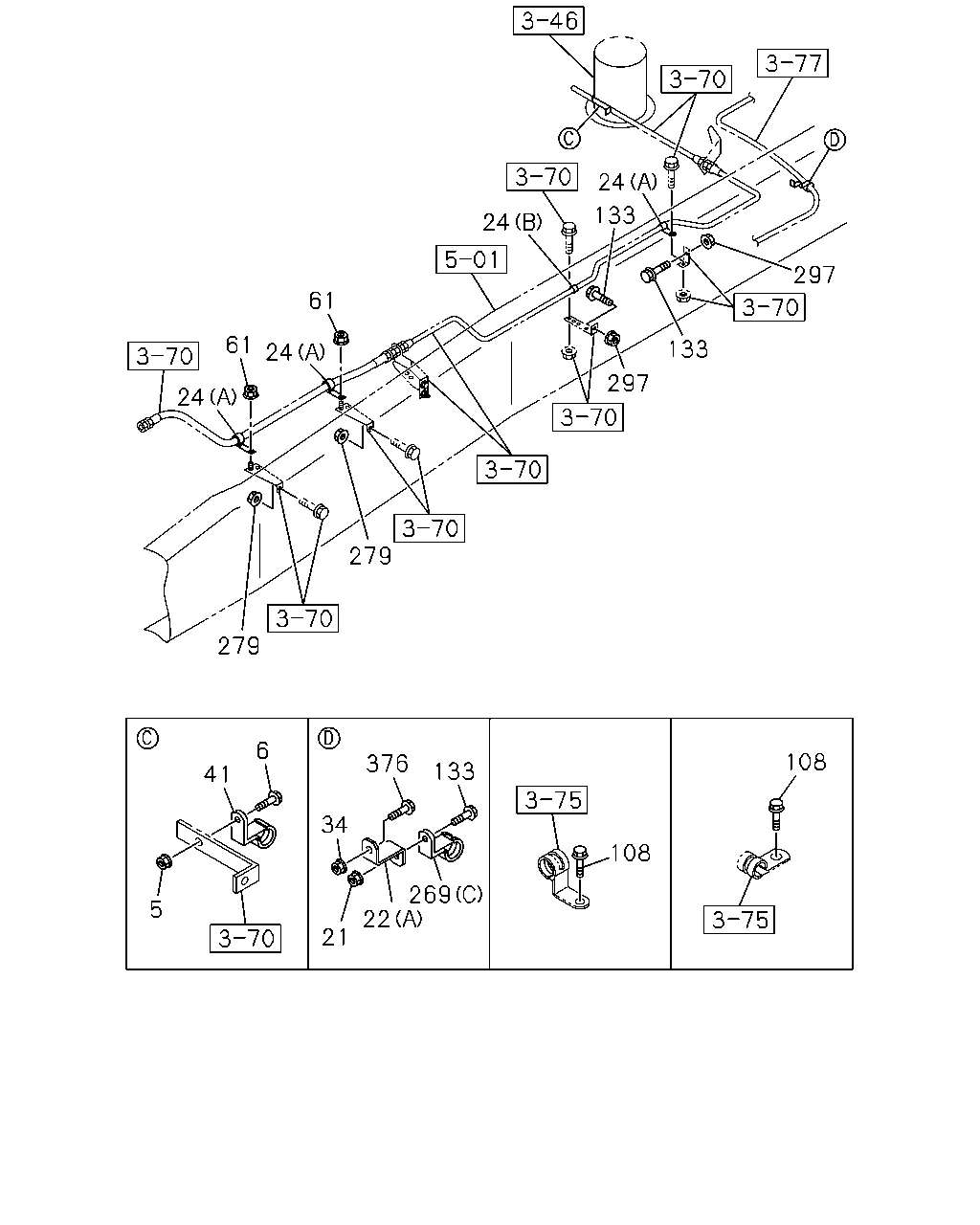

çizim 413400
61 61 24 24 24 133 297 297 133 108 108 269 22 133 376 34 6 41 5 279 24 279 21
BalonParca AdiParca NoAdetTipApplied Date
5 BOLT; PIPE CLIP
M8X20 FLANGE THA 		0-28650-820-0 01 1 1403-
6 NUT; PIPE CLIP
M8 FLANGE THA 		0-91180-108-0 01 1 1403-
21 NUT; CLIP
M8 FLANGE THA 		0-91180-108-0 04 1 1403-
22 BRACKET; CLIP
(B) THA 		1-34656-009-0 01 1 1403-
22 BRACKET; CLIP
(A) 		1-47476-200-0 01 1 1403-
22 BRACKET; CLIP
(D) L=60 H=30 		1-47477-716-1 01 1 1403-
22 BRACKET; CLIP
(D) L=60 H=30 		1-47477-716-1 01 1 1403-
22 BRACKET; CLIP
(C) L=95 		1-82699-085-0 01 1 1403-
24 CLIP; PIPE
(B) ID=15 H=24 L=20 		1-09700-606-0 01 1 1403-
24 CLIP; PIPE
(A) ID=25 L=50 		1-09701-019-0 03 1 1403-
34 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 01 1 1403-
34 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 02 1 1403-
41 CLIP; AIR PIPE
ID=25 H=30 L=35 		1-09700-875-0 01 1 1403-
61 NUT; CLIP FIX
M8 FLANGE THA 		0-91180-108-0 03 1 1403-
108 BOLT; TUBE CLIP
M8X20 FLANGE THA 		0-28650-820-0 01 1 1403-
108 BOLT; TUBE CLIP
M8X25 FLANGE THA 		0-28650-825-0 04 1 1403-
108 BOLT; TUBE CLIP
M8X35 FLANGE THA 		0-28650-835-0 01 1 1403-
133 BOLT; BRKT
M8X20 FLANGE THA 		0-28650-820-0 01 1 1403-
133 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 10 1 1403-
133 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 01 1 1403-
133 BOLT; BRKT
M8X35 FLANGE THA 		0-28650-835-0 07 1 1403-
269 CLIP; BAND,NYLON TUBE
(A) ID=35 L=33 		1-09700-945-0 05 1 1403-
269 CLIP; BAND,NYLON TUBE
(B) ID=23 L=27 		1-09700-946-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(C) ID=35 H=45 L=33 		1-09700-947-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(C) ID=21 L=30 H=40 		1-09700-991-1 02 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 02 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 16 1 1403-
279 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 02 1 1403-
279 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 15 1 1403-
297 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 03 1 1403-
376 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 01 1 1403-

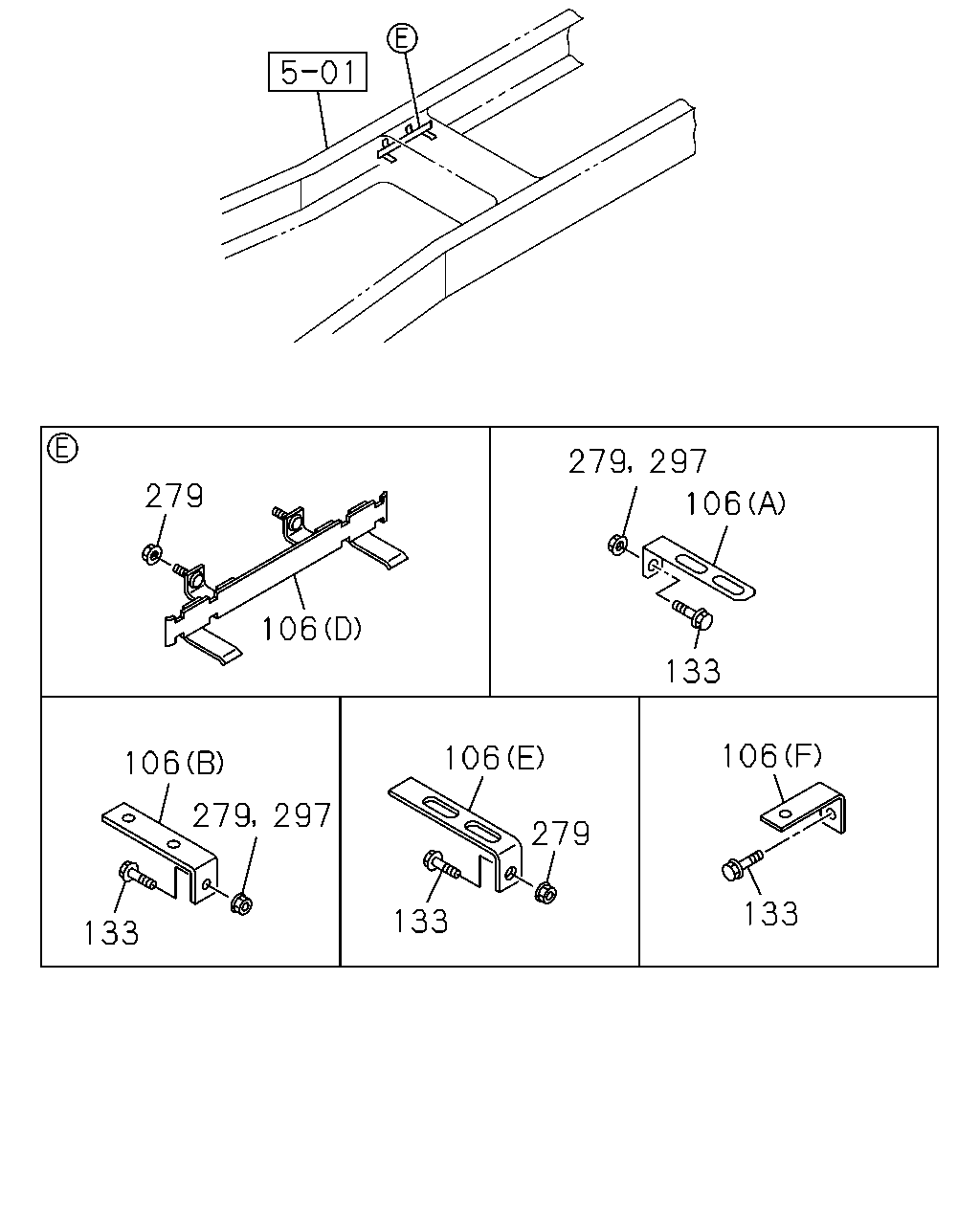

çizim 413403
279 297 133 106 279 106 133 279 133 106 279 133 106 297 106
BalonParca AdiParca NoAdetTipApplied Date
106 BRACKET; TUBE CLIP
(C) L=75 		1-47477-119-0 01 1 1403-
106 BRACKET; TUBE CLIP
(E) L=150 H=30 		1-47477-629-2 02 1 1403-
106 BRACKET; TUBE CLIP
(A) L=100 H=30 		1-47477-645-2 07 1 1403-
106 BRACKET; TUBE CLIP
(B) L=60 H=30 		1-47477-716-1 01 1 1403-
106 BRACKET; TUBE CLIP
(F) L=55 B=25 		1-47478-439-0 01 1 1403-
106 BRACKET; TUBE CLIP
(D) 		1-47479-553-0 01 1 1403-
106 BRACKET; TUBE CLIP
(G) 		1-47479-554-0 01 1 1403-
106 BRACKET; TUBE CLIP
(H) 		1-47479-693-0 02 1 1403-
133 BOLT; BRKT
M8X20 FLANGE THA 		0-28650-820-0 01 1 1403-
133 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 10 1 1403-
133 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 01 1 1403-
133 BOLT; BRKT
M8X35 FLANGE THA 		0-28650-835-0 07 1 1403-
279 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 02 1 1403-
279 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 15 1 1403-
297 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 03 1 1403-

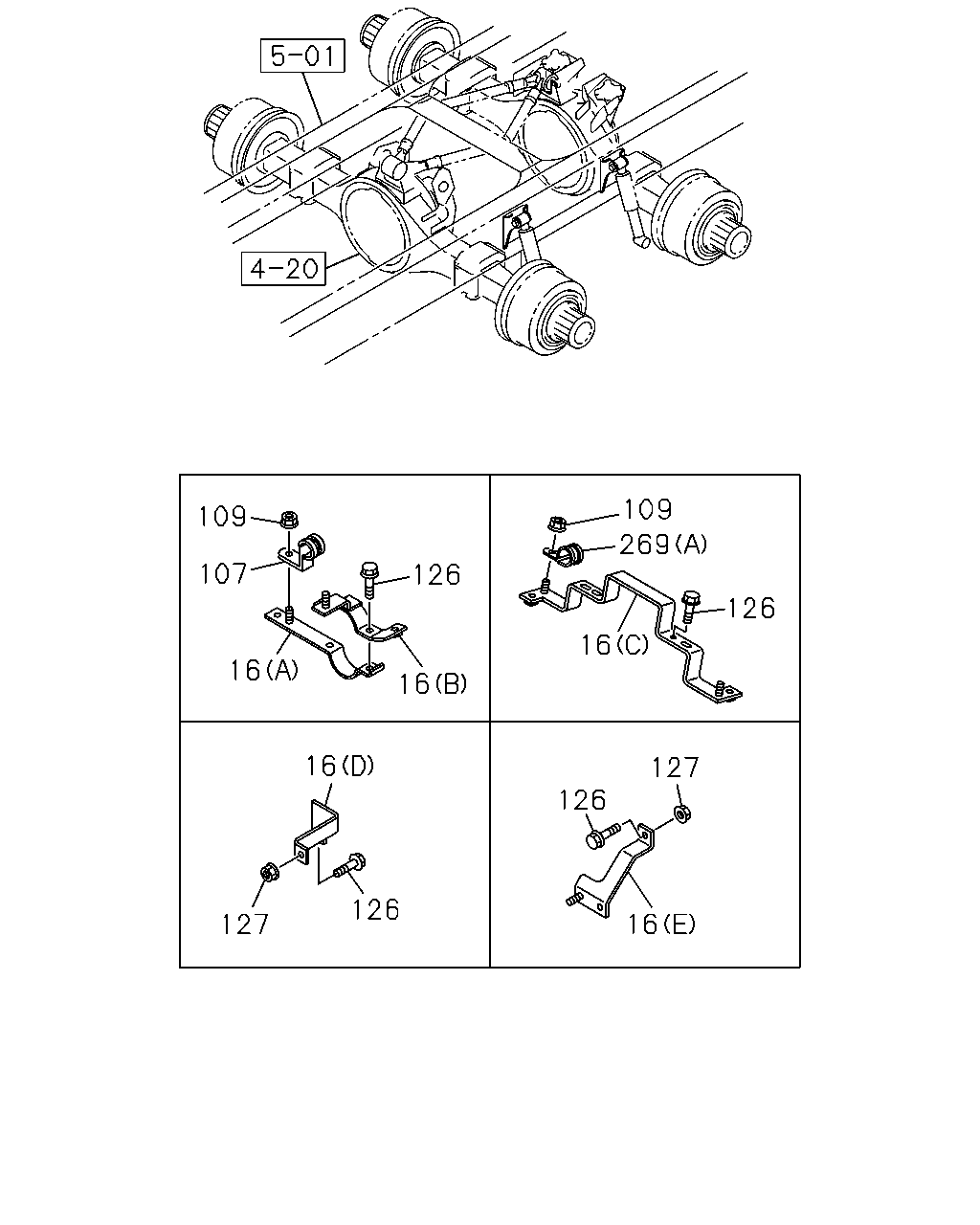

çizim 413422
109 107 126 16 16 16 127 126 126 16 127 126 16 109 269
BalonParca AdiParca NoAdetTipApplied Date
16 BRACKET; PIPE CLIP
(A) THA 		1-47479-856-0 02 1 1403-
16 BRACKET; PIPE CLIP
(B) THA 		1-47479-857-0 02 1 1403-
16 BRACKET; PIPE CLIP
(C) 		1-47479-898-0 02 1 1403-
16 BRACKET; PIPE CLIP
(D) 		8-98086-226-0 01 1 1403-
16 BRACKET; PIPE CLIP
(E) 		8-98110-074-0 01 1 1403-
107 CLIP; NYLON TUBE
ID=35 H=45 L=33 		1-09700-947-0 02 1 1403-
109 NUT; TUBE CLIP
M8 FLANGE THA 		0-91180-108-0 03 1 1403-
126 BOLT; CLIP BRKT
M8X12 FLANGE THA 		0-28050-812-0 04 1 1403-
126 BOLT; CLIP BRKT
M8X25 FLANGE THA 		0-28650-825-0 04 1 1403-
126 BOLT; CLIP BRKT
M8X35 FLANGE THA 		0-28650-835-0 02 1 1403-
127 NUT; CLIP BRKT
M8 FLANGE THA 		0-91180-108-0 02 1 1403-
269 CLIP; BAND,NYLON TUBE
(A) ID=35 L=33 		1-09700-945-0 05 1 1403-
269 CLIP; BAND,NYLON TUBE
(B) ID=23 L=27 		1-09700-946-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(C) ID=35 H=45 L=33 		1-09700-947-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(C) ID=21 L=30 H=40 		1-09700-991-1 02 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 02 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 16 1 1403-

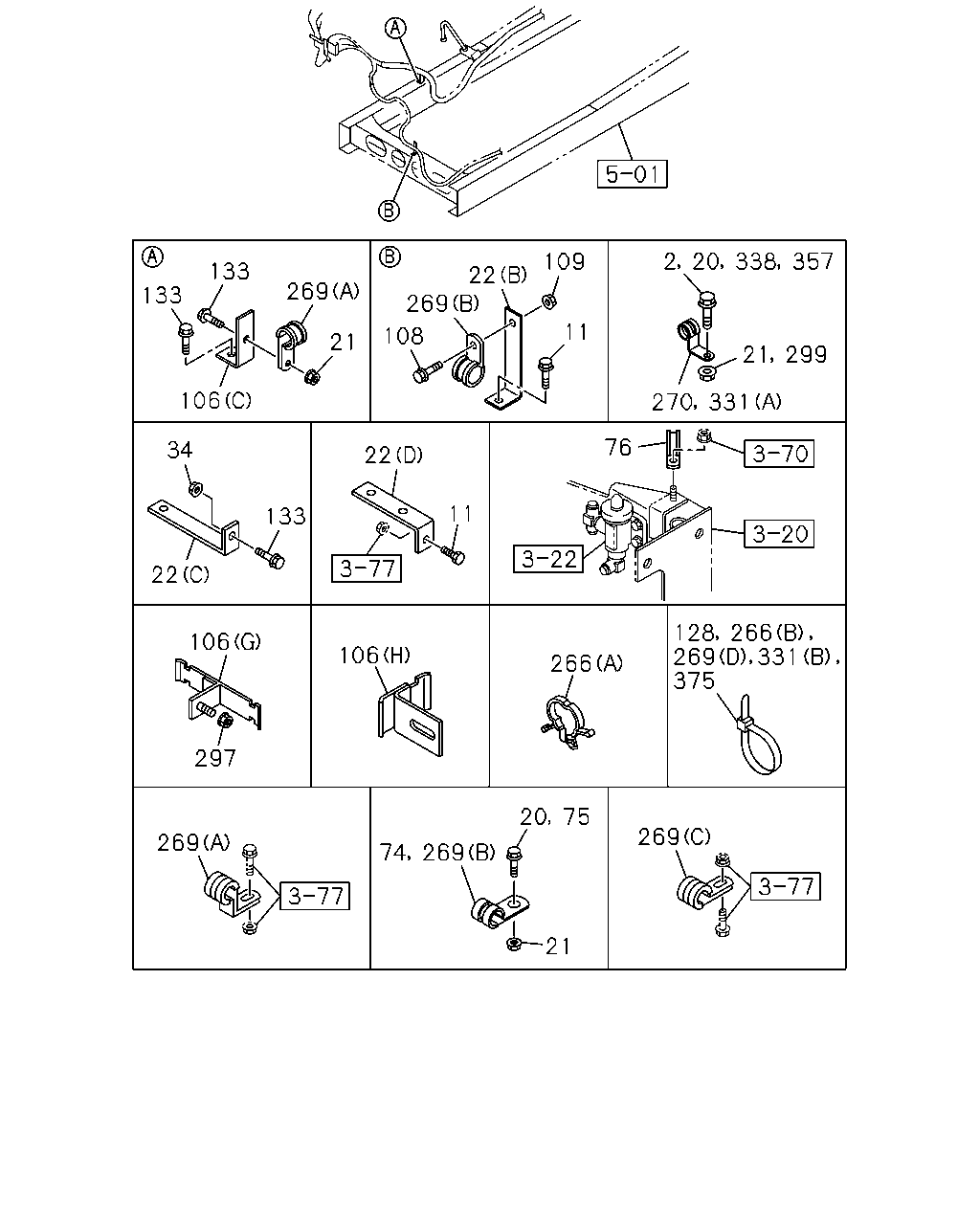

çizim 413755
133 133 269 21 106 269 22 109 11 108 2 20 338 357 21 299 270 331 34 133 22 22 11 76 106 297 106 266 128 266 269 331 375 269 20 75 269 74 269 21
BalonParca AdiParca NoAdetTipApplied Date
2 BOLT; CLIP FIX
M8X20 FLANGE THA 		0-28650-820-0 03 1 1403-
11 BOLT; CLIP BRKT
M8X25 FLANGE THA 		0-28650-825-0 01 1 1403-
11 BOLT; CLIP BRKT
M8X25 FLANGE THA 		0-28650-825-0 01 1 1403-
20 BOLT; CLIP
M8X20 FLANGE THA 		0-28650-820-0 02 1 1403-
20 BOLT; CLIP
M8X25 FLANGE THA 		0-28650-825-0 01 1 1403-
21 NUT; CLIP
M8 FLANGE THA 		0-91180-108-0 04 1 1403-
22 BRACKET; CLIP
(B) THA 		1-34656-009-0 01 1 1403-
22 BRACKET; CLIP
(A) 		1-47476-200-0 01 1 1403-
22 BRACKET; CLIP
(D) L=60 H=30 		1-47477-716-1 01 1 1403-
22 BRACKET; CLIP
(D) L=60 H=30 		1-47477-716-1 01 1 1403-
22 BRACKET; CLIP
(C) L=95 		1-82699-085-0 01 1 1403-
34 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 01 1 1403-
34 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 02 1 1403-
74 CLIP; NYLON TUBE
ID=25 L=50 		1-09701-019-0 01 1 1403-
75 BOLT; CLIP
M8X35 FLANGE THA 		0-28650-835-0 01 1 1403-
76 CLIP; NYLON TUBE
ID=39 L=33 		8-98009-359-0 01 1 1403-
106 BRACKET; TUBE CLIP
(C) L=75 		1-47477-119-0 01 1 1403-
106 BRACKET; TUBE CLIP
(E) L=150 H=30 		1-47477-629-2 02 1 1403-
106 BRACKET; TUBE CLIP
(A) L=100 H=30 		1-47477-645-2 07 1 1403-
106 BRACKET; TUBE CLIP
(B) L=60 H=30 		1-47477-716-1 01 1 1403-
106 BRACKET; TUBE CLIP
(F) L=55 B=25 		1-47478-439-0 01 1 1403-
106 BRACKET; TUBE CLIP
(D) 		1-47479-553-0 01 1 1403-
106 BRACKET; TUBE CLIP
(G) 		1-47479-554-0 01 1 1403-
106 BRACKET; TUBE CLIP
(H) 		1-47479-693-0 02 1 1403-
108 BOLT; TUBE CLIP
M8X20 FLANGE THA 		0-28650-820-0 01 1 1403-
108 BOLT; TUBE CLIP
M8X25 FLANGE THA 		0-28650-825-0 04 1 1403-
108 BOLT; TUBE CLIP
M8X35 FLANGE THA 		0-28650-835-0 01 1 1403-
109 NUT; TUBE CLIP
M8 FLANGE THA 		0-91180-108-0 03 1 1403-
128 CLIP; NYLON TUBE
L=350 		1-09707-183-0 03 1 1403-
133 BOLT; BRKT
M8X20 FLANGE THA 		0-28650-820-0 01 1 1403-
133 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 10 1 1403-
133 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 01 1 1403-
133 BOLT; BRKT
M8X35 FLANGE THA 		0-28650-835-0 07 1 1403-
266 CLIP; NYLON TUBE
(B) L=350 		1-09707-183-0 09 1 1403-
266 CLIP; NYLON TUBE
(A) ID=18-24 L=22 		1-09709-295-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(A) ID=35 L=33 		1-09700-945-0 05 1 1403-
269 CLIP; BAND,NYLON TUBE
(B) ID=23 L=27 		1-09700-946-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(C) ID=35 H=45 L=33 		1-09700-947-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(C) ID=21 L=30 H=40 		1-09700-991-1 02 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 01 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 02 1 1403-
269 CLIP; BAND,NYLON TUBE
(D) L=350 		1-09707-183-0 16 1 1403-
270 CLIP; NYLON TUBE
ID=16 H=25 L=25 		1-09701-162-0 03 1 1403-
297 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 03 1 1403-
299 NUT; CLIP
M8 FLANGE THA 		0-91180-108-0 01 1 1403-
331 CLIP; NYLON TUBE
(A) ID=18 H=23 L=28 		1-09701-070-0 01 1 1403-
331 CLIP; NYLON TUBE
(B) L=350 		1-09707-183-0 01 1 1403-
338 BOLT; PIPE CLIP
M8X20 FLANGE THA 		0-28650-820-0 01 1 1403-
357 BOLT; CLIP FIX
M8X10 FLANGE THA 		0-28050-810-0 02 1 1403-
375 CLIP; AIR PIPE
L=350 		1-09707-183-0 01 1 1403-
