Isuzu WW
▶
TRUCKS
▶
FXZ
▶
11588 - FXZ/GXZ CNG(THAI)EU3
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶
0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#136208) — 47 parça
◀

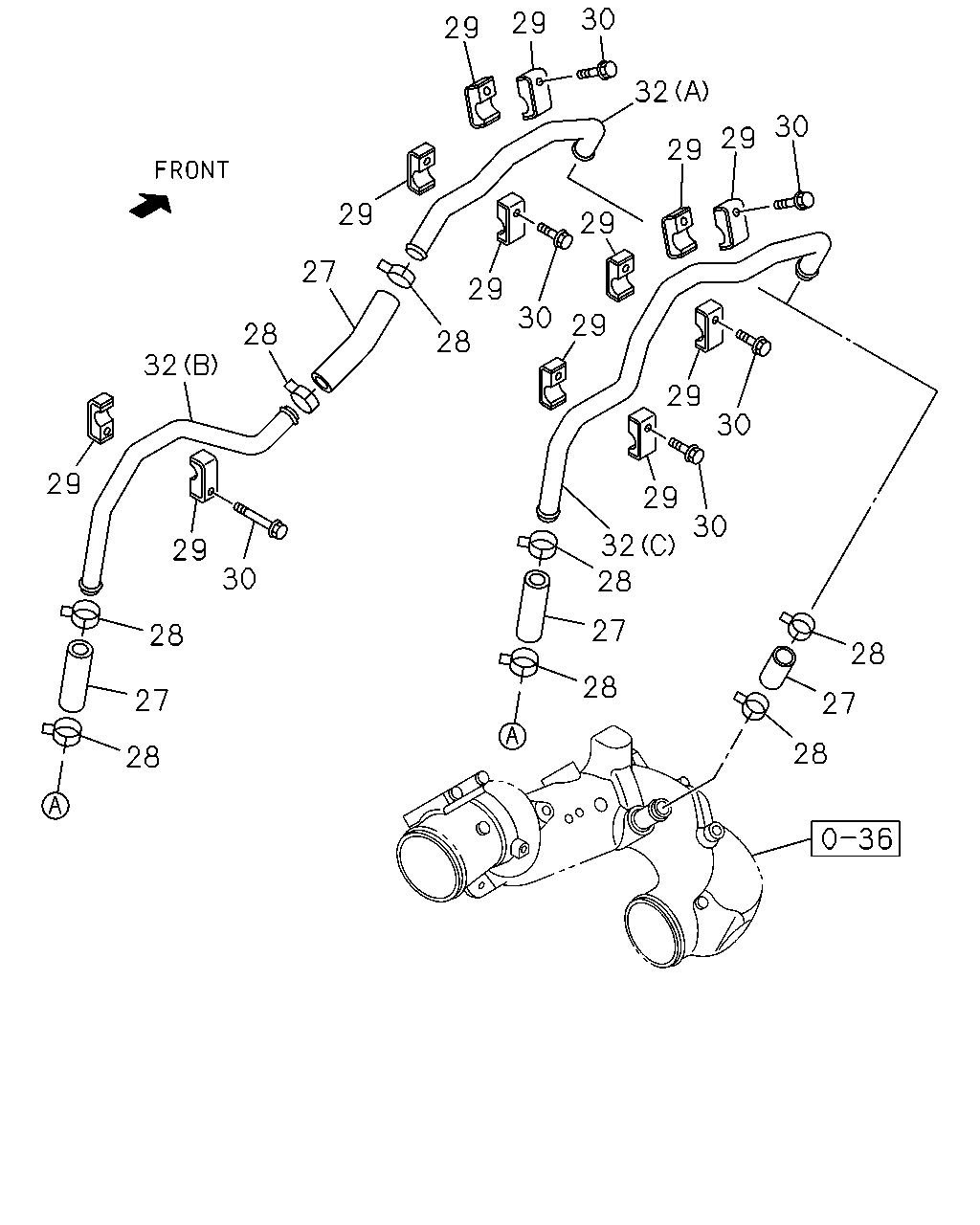

[038A] NO.2 (9 parça)

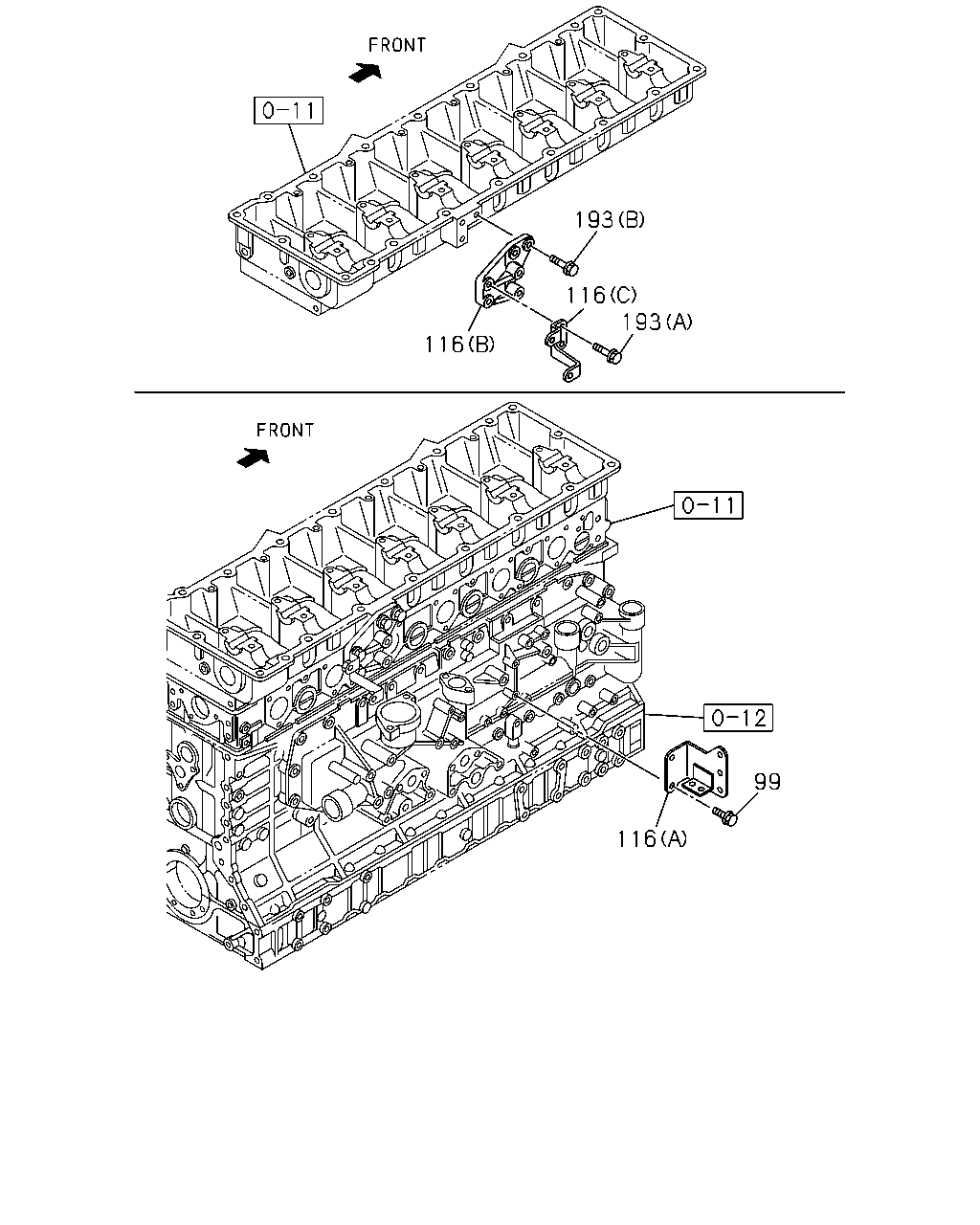

[038A] NO.3 (6 parça)

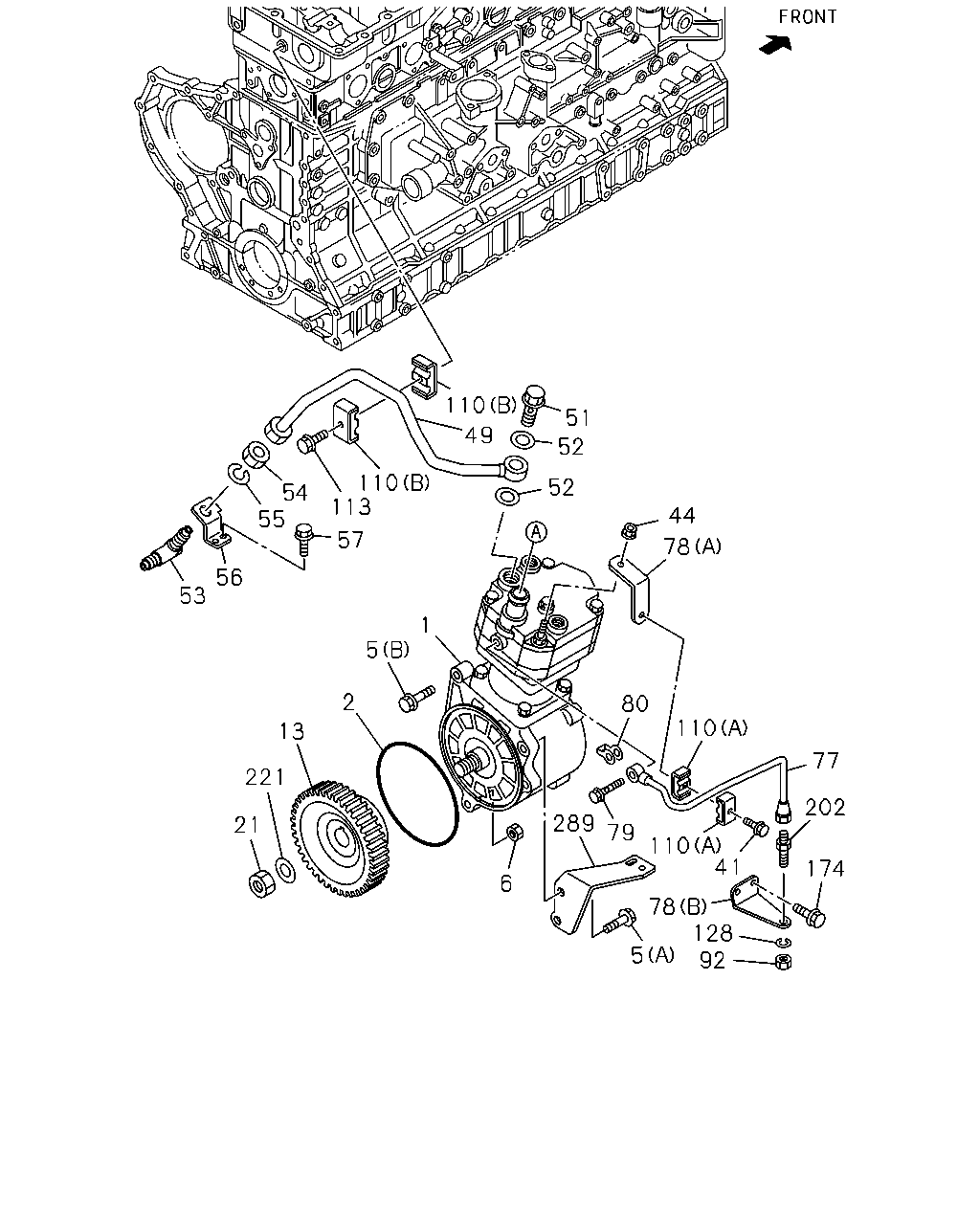

[038A] NO.1 (32 parça)
▶
28
27
28
28
27
28
32
29
30
30
29
30
29
29
29
29
30
29
28
30
29
28
27
28
29
32
28
27
29
29
29
30
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
27
HOSE; AIR CMPR,SUCTION
8-97613-266-0
03
1
1403-1409
27
HOSE; AIR CMPR,SUCTION
8-97613-266-0
02
1
1410-
28
CLIP; HOSE,AIR CMPR
ID=31.2
8-97237-146-0
06
1
1403-1409
28
CLIP; HOSE,AIR CMPR
ID=31.2
8-97237-146-0
04
1
1410-
29
CLIP; AIR PIPE
8-97603-362-1
06
1
1403-
30
BOLT; PIPE CLIP
M8X50 FLANGE THA
0-28050-850-0
03
1
1403-
32
PIPE; AIR,AIR CMPR
(A) THA
8-97613-954-0
01
1
1403-1409
32
PIPE; AIR,AIR CMPR
(C)
8-98277-382-0
01
1
1410-
32
PIPE; AIR,AIR CMPR
(B) THA
8-97613-955-0
01
1
1403-1409
193
116
116
193
99
116
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
99
BOLT; BRKT AIR PIPE
M10X20 FLANGE THA
0-28151-020-0
02
1
1403-
116
BRACKET; AIR PIPE
(A)
8-97603-755-2
01
1
1403-
116
BRACKET; AIR PIPE
(B)
8-97605-948-0
01
1
1403-
116
BRACKET; AIR PIPE
(C)
8-98052-306-0
01
1
1403-
193
BOLT; BRKT
(A) M8X20 FLANGE THA
0-28050-820-0
02
1
1403-
193
BOLT; BRKT
(B) M10X35 FLANGE THA
0-28751-035-0
03
1
1403-
110
49
51
52
52
44
78
110
113
54
55
57
56
53
21
221
13
2
5
1
80
110
289
6
79
110
41
77
202
174
78
128
92
5
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98271-053-0
01
1
1403-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE).
1-09623-449-0
01
1
1403-
5
BOLT; AIR CMPR FIX
(A) M12X50 FLANGE THA
0-28151-250-0
02
1
1403-
5
BOLT; AIR CMPR FIX
(B) M12X140 FLANGE
0-28156-214-0
01
1
1403-
6
NUT; AIR CMPR
M12 FLANGE THA
0-91180-112-0
01
1
1403-
13
GEAR; AIR CMPR DRIVE
8-97603-053-2
01
1
1403-
21
NUT; PUMP GEAR
M24
0-91110-524-0
01
1
1403-
41
BOLT; CLIP
M6X30 FLANGE
0-28050-630-0
01
1
1403-
44
NUT
M10 FLANGE THA
0-91180-110-0
01
1
1403-
49
PIPE; AIR,CHARGE
8-98216-696-0
01
1
1403-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-2
01
1
1403-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
1403-
53
UNION; CHARGE PIPE
8-98008-887-2
01
1
1403-
54
NUT; PIPE UNION
8-98049-390-0
01
1
1403-
55
WASHER; LK,PIPE UNION
ID=27.5
0-91510-527-0
01
1
1403-
56
BRACKET; AIR PIPE FIX
8-97603-937-2
01
1
1403-
57
BOLT; BRKT,AIR PIPE
M10X20 FLANGE THA
0-28151-020-0
01
1
1403-
77
PIPE; AIR,GOV
8-98145-567-0
01
1
1403-
78
BRACKET; PIPE,AIR GOV
(B)
8-97605-218-1
01
1
1403-
78
BRACKET; PIPE,AIR GOV
(A)
8-97613-275-1
01
1
1403-
79
BOLT; EYE,AIR PIPE TO CMPR
M10X25
9-09906-173-1
01
1
1403-
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=10.6
8-98231-393-0
01
1
1403-
92
NUT; UNION
M12
9-09840-280-0
01
1
1403-
110
CLIP; AIR PIPE
(B)
1-09701-284-0
02
1
1403-
110
CLIP; AIR PIPE
(A)
8-98039-293-0
02
1
1403-1405
110
CLIP; AIR PIPE
(A)
8-98148-996-2
02
1
1406-
113
BOLT; CLIP,AIR PIPE
M8X40 FLANGE THA
0-28050-840-0
01
1
1403-
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
01
1
1403-
174
BOLT; BRKT
M8X16 FLANGE THA
0-28050-816-0
02
1
1403-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
01
1
1403-
221
WASHER; PL,GEAR
9-09164-624-0
01
1
1403-
289
BRACKET; CABLE
8-98055-448-3
01
1
1403-
