0-38B — AIR COMPRESSOR PIPING; ENGINE SIDE
(#13484) — 50 parça
Tümü
A - 10PE1S
B - 10PE1N
C - 10PE1H
◀

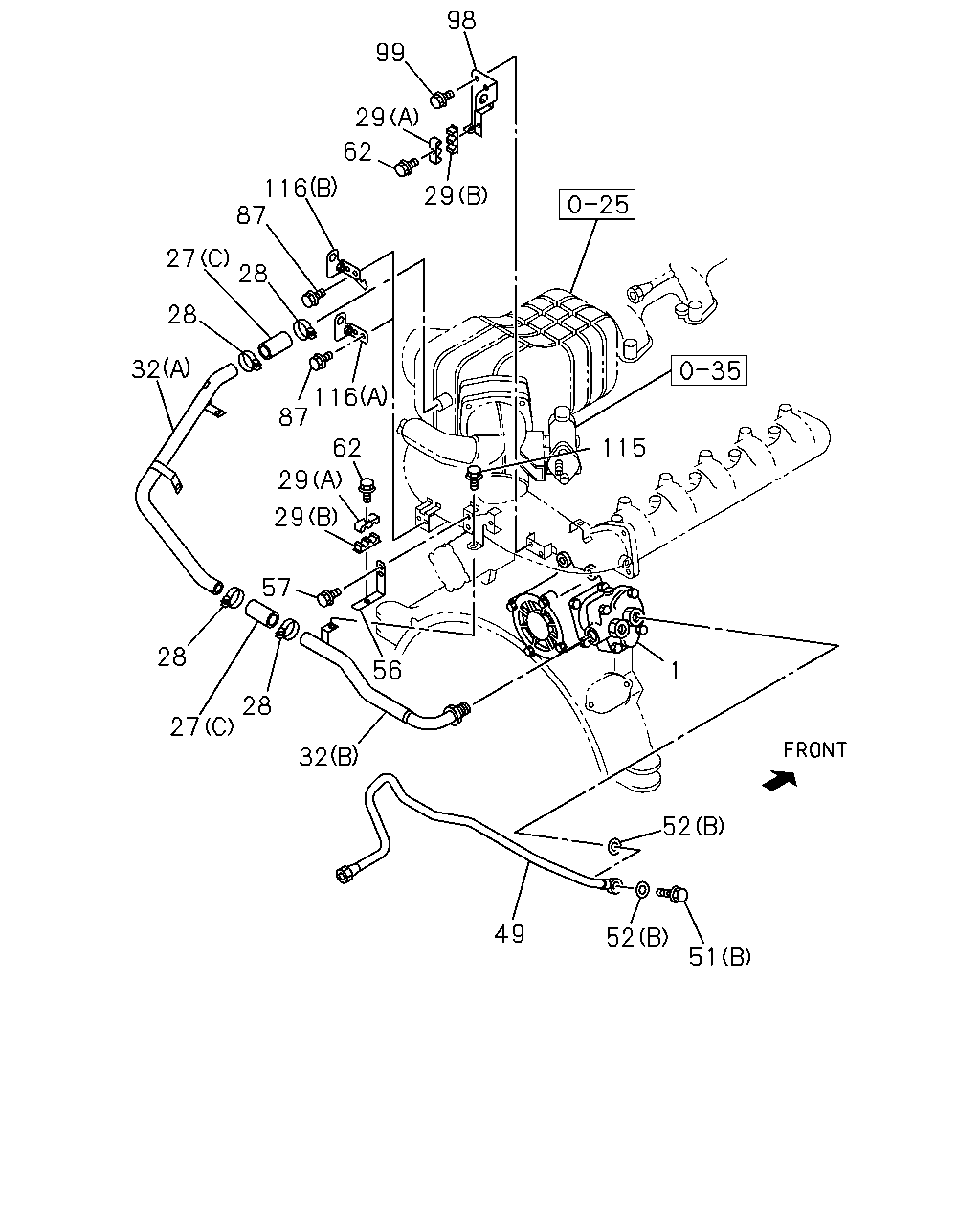

[038B] FIXING;PIPE,CLIP AND BRKT (28 parça)

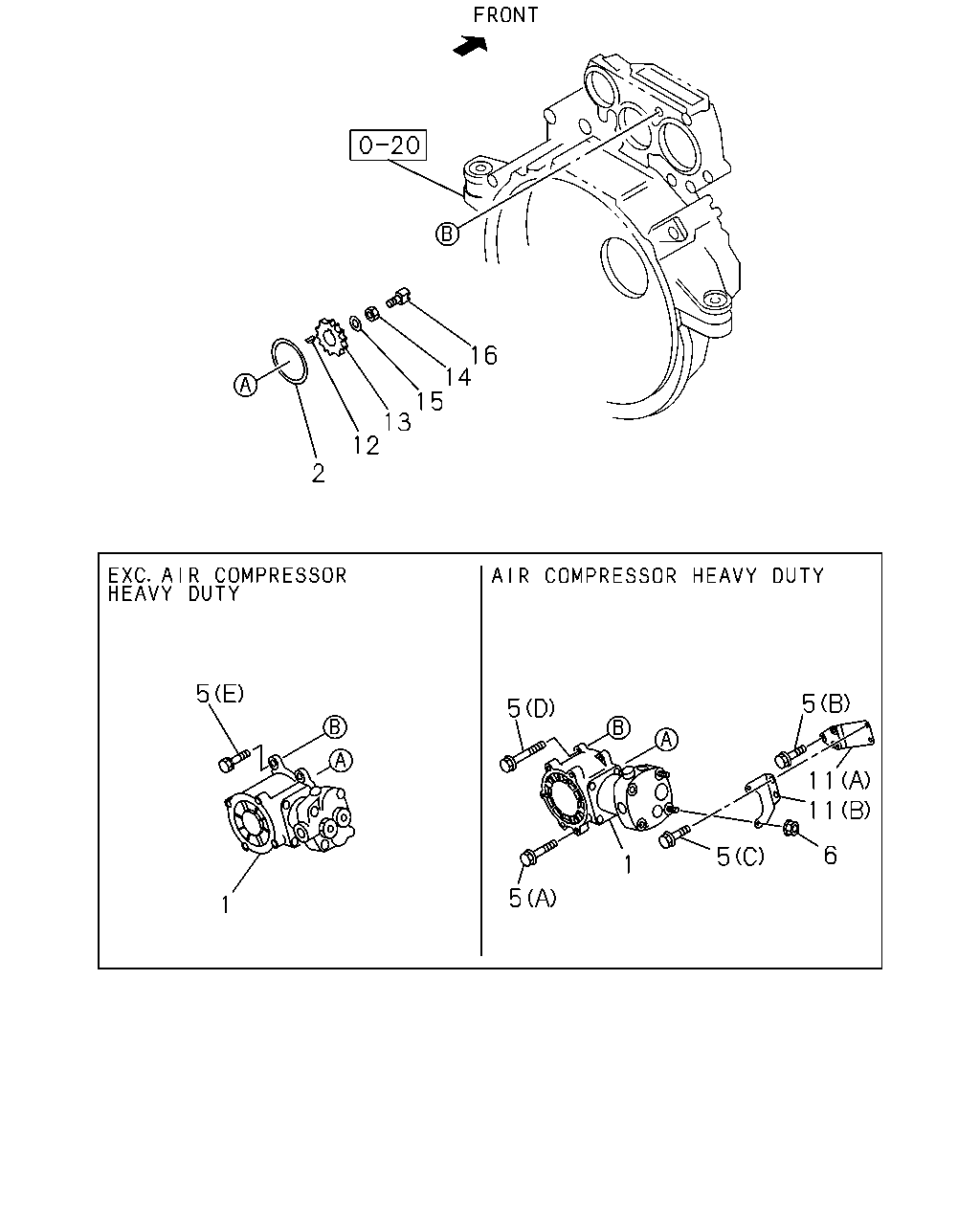

[038B] FIXING;AIR COMPRESSOR ASM (22 parça)
▶
98
99
29
62
116
87
29
27
28
28
116
87
32
115
62
29
29
57
56
28
1
28
27
32
52
49
52
51
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
C
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT. AIR COMPRESSOR HEAVY DUTY(E1Q)
1-19100-305-2
01
1
0105-
●
●
●
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT. EXC. AIR COMPRESSOR HEAVY DUTY(E1Q)
1-19100-177-5
01
1
0105-
●
●
●
27
HOSE; AIR CMPR,SUCTION
(C) L=55
1-09360-784-0
02
1
0105-
●
●
●
28
CLIP; HOSE,AIR CMPR
ID=28.5
1-09707-150-0
04
1
0105-
●
●
●
29
CLIP; AIR PIPE
(A)
1-09701-193-1
02
1
0105-
●
●
●
29
CLIP; AIR PIPE
(B)
1-09701-194-1
02
1
0105-
●
●
●
32
PIPE; AIR,AIR CMPR
(A)
1-19192-902-0
01
1
0105-
●
●
●
32
PIPE; AIR,AIR CMPR
AIR COMPRESSOR HEAVY DUTY(E1Q) (B)
1-19192-984-0
01
1
0105-
●
●
●
32
PIPE; AIR,AIR CMPR
EXC. AIR COMPRESSOR HEAVY DUTY(E1Q) (B)
1-19192-983-0
01
1
0105-
●
●
●
49
PIPE; AIR,CHARGE
AIR COMPRESSOR HEAVY DUTY(E1Q) EXC. ENGINE REAR PTO(SV1)
1-19193-073-0
01
1
0105-
●
●
●
49
PIPE; AIR,CHARGE
EXC. AIR COMPRESSOR HEAVY DUTY(E1Q),ENGINE REAR PTO(SV1)
1-19192-928-0
01
1
0105-
●
●
●
49
PIPE; AIR,CHARGE
ENGINE REAR PTO(SV1)
1-19192-956-0
01
1
0105-
●
●
●
51
BOLT; EYE,AIR PIPE TO CMPR
(B) M24X39
1-09675-175-1
01
1
0105-
●
●
●
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). (B) ID=24.5 OD=32
9-09571-424-0
02
1
0105-
●
●
●
56
BRACKET; AIR PIPE FIX
1-19199-228-0
01
1
0105-
●
●
●
57
BOLT; BRKT,AIR PIPE
M6X12 FLANGE
0-28080-612-0
02
1
0105-0512
●
●
●
57
BOLT; BRKT,AIR PIPE
M6X12 FLANGE
0-28050-612-0
02
1
0601-
●
●
●
62
BOLT; CLIP
M6X35 FLANGE
0-28080-635-0
02
1
0105-0512
●
●
●
62
BOLT; CLIP
M6X35 FLANGE
0-28050-635-0
02
1
0601-
●
●
●
87
BOLT; BRKT FIX
M8X16 FLANGE
0-28080-816-0
02
1
0105-0512
●
●
●
87
BOLT; BRKT FIX
M8X16 FLANGE
0-28050-816-0
02
1
0601-
●
●
●
98
BRACKET; AIR & OIL PIPE
1-19199-227-0
01
1
0105-
●
●
●
99
BOLT; BRKT AIR PIPE
M8X16 FLANGE
0-28080-816-0
02
1
0105-0512
●
●
●
99
BOLT; BRKT AIR PIPE
M8X16 FLANGE
0-28050-816-0
02
1
0601-
●
●
●
115
BOLT; AIR PIPE
M6X12 FLANGE
0-28080-612-0
03
1
0105-0512
●
●
●
115
BOLT; AIR PIPE
M6X12 FLANGE
0-28050-612-0
03
1
0601-
●
●
●
116
BRACKET; AIR PIPE
ENGINE REAR PTO(SV1) (B)
1-13319-028-0
01
1
0105-
●
●
●
116
BRACKET; AIR PIPE
EXC. ENGINE REAR PTO(SV1) (A)
1-22196-326-1
01
1
0105-
●
●
●
16
14
15
13
12
2
5
5
5
11
11
6
5
1
5
1
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
C
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT. AIR COMPRESSOR HEAVY DUTY(E1Q)
1-19100-305-2
01
1
0105-
●
●
●
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT. EXC. AIR COMPRESSOR HEAVY DUTY(E1Q)
1-19100-177-5
01
1
0105-
●
●
●
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=105.6
1-09623-423-0
01
1
0105-
●
●
●
5
BOLT; AIR CMPR FIX
AIR COMPRESSOR HEAVY DUTY(E1Q) (B) M10X18 FLANGE
0-28181-018-0
03
1
0105-
●
●
●
5
BOLT; AIR CMPR FIX
AIR COMPRESSOR HEAVY DUTY(E1Q) (A) M12X90 FLANGE
0-28181-290-0
01
1
0105-0512
●
●
●
5
BOLT; AIR CMPR FIX
AIR COMPRESSOR HEAVY DUTY(E1Q) (A) M12X90 FLANGE
0-28151-290-0
01
1
0601-
●
●
●
5
BOLT; AIR CMPR FIX
AIR COMPRESSOR HEAVY DUTY(E1Q) (D) M12X140 FLANGE
0-28186-214-0
03
1
0105-0512
●
●
●
5
BOLT; AIR CMPR FIX
AIR COMPRESSOR HEAVY DUTY(E1Q) (D) M12X140 FLANGE
0-28156-214-0
03
1
0601-
●
●
●
5
BOLT; AIR CMPR FIX
AIR COMPRESSOR HEAVY DUTY(E1Q) (C) M10X20 W/LK&PL WASHER
0-50141-020-0
01
1
0105-0512
●
●
●
5
BOLT; AIR CMPR FIX
AIR COMPRESSOR HEAVY DUTY(E1Q) (C) M10X20 W/LK&PL WASHER
0-50641-020-0
01
1
0601-
●
●
●
5
BOLT; AIR CMPR FIX
EXC. AIR COMPRESSOR HEAVY DUTY(E1Q) (E) M12X35 FLANGE
0-28181-235-0
04
1
0105-0512
●
●
●
5
BOLT; AIR CMPR FIX
EXC. AIR COMPRESSOR HEAVY DUTY(E1Q) (E) M12X35 FLANGE
0-28151-235-0
04
1
0601-
●
●
●
6
NUT; AIR CMPR
AIR COMPRESSOR HEAVY DUTY(E1Q) M10 FLANGE
0-91150-210-0
02
1
0105-0602
●
●
●
6
NUT; AIR CMPR
AIR COMPRESSOR HEAVY DUTY(E1Q) M10 FLANGE
0-91180-210-0
02
1
0603-
●
●
●
11
BRACKET; AIR CMPR
AIR COMPRESSOR HEAVY DUTY(E1Q) (A)
1-19187-030-0
01
1
0105-
●
●
●
11
BRACKET; AIR CMPR
AIR COMPRESSOR HEAVY DUTY(E1Q) (B)
1-19187-031-0
01
1
0105-
●
●
●
12
KEY; AIR CMPR GEAR
9-08055-516-0
01
1
0105-
●
●
●
13
GEAR; AIR CMPR DRIVE
Z=26
1-12524-044-1
01
1
0105-
●
●
●
14
NUT; GEAR
M20
9-99111-520-0
01
1
0105-0512
●
●
●
14
NUT; GEAR
M20
0-91111-520-0
01
1
0601-
●
●
●
15
WASHER; GEAR
ID=21
9-09164-520-0
01
1
0105-
●
●
●
16
ADAPTER
1-12539-010-0
01
1
0105-
●
●
●
