🏠 Isuzu WW TRUCKS CXZ 10874 - CXZ RHD 2 - Clutch, Transmission, Trans Axle 2-20B - MANUAL TRANSMISSION ASM AND CASE
2-20B — MANUAL TRANSMISSION ASM AND CASE (#13318) — 213 parça

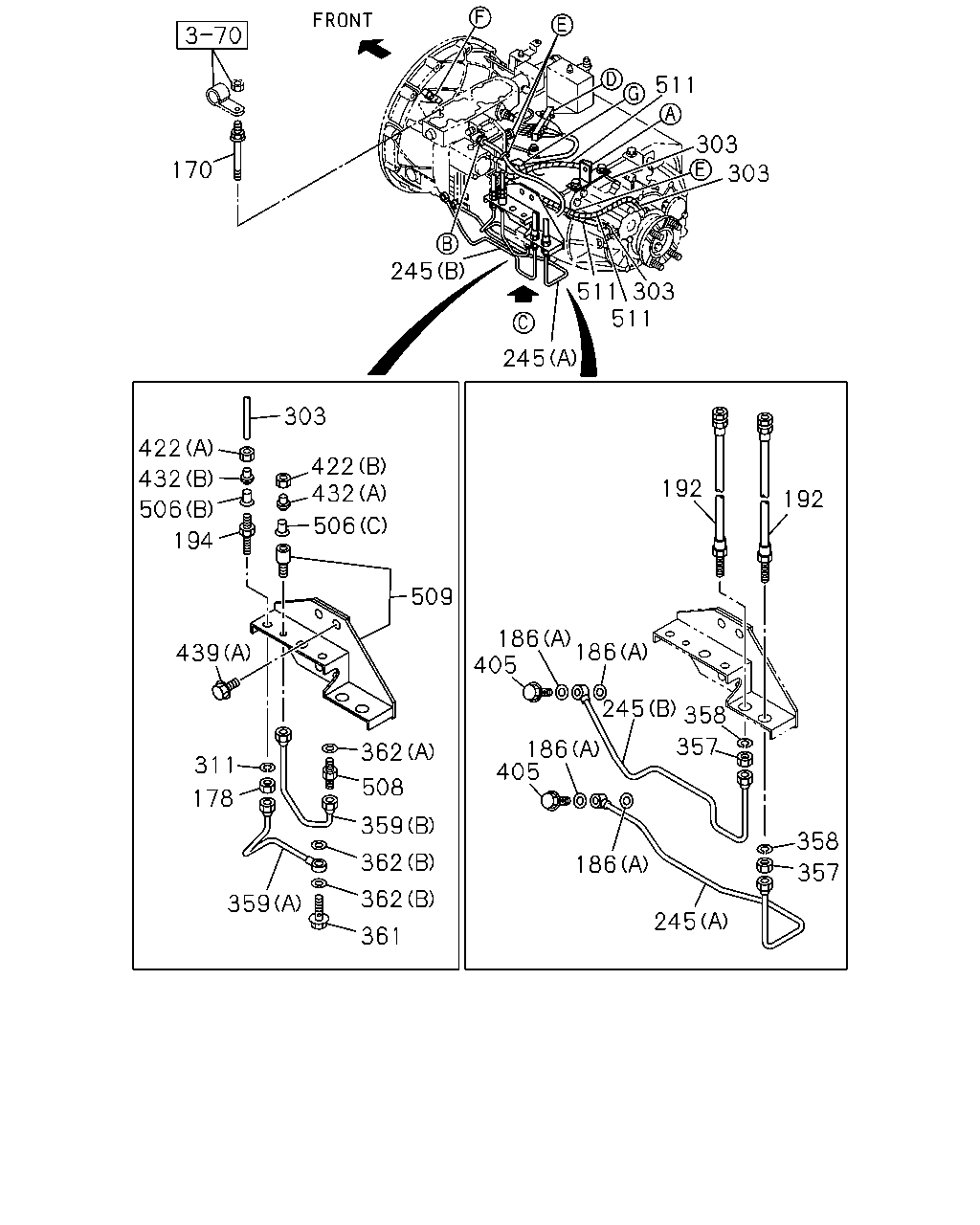

çizim 22700
245 186 357 358 357 186 405 358 245 186 186 405 192 192 361 362 362 359 508 362 359 178 311 439 509 506 432 422 303 194 506 432 422 245 511 303 511 245 303 303 511 170
BalonParca AdiParca NoAdetTipApplied Date
170 STUD; QUAD BOX
6WA1 TC-C(55L)
1-09052-017-1 01 1 0108-
178 NUT; UNION
M14
9-99111-414-0 01 1 0105-0512
178 NUT; UNION
M14
0-91111-514-0 01 1 0601-
186 RING; SEAL
(A) ID=22
1-32568-001-0 04 1 0105-
186 RING; SEAL
(B) ID=22
1-32568-002-0 02 1 0105-
192 HOSE; FLEX,TRANS
10PE1S(60L),10PE1N(61L),10PE1H(68L) OUTLET L=400
1-09364-913-0 01 1 0105-
192 HOSE; FLEX,TRANS
10PE1S(60L),10PE1N(61L),10PE1H(68L) INLET L=500
1-09364-914-0 01 1 0105-
192 HOSE; FLEX,TRANS
6WA1 TC-C(55L) INLET L=535
1-09364-936-0 01 1 0105-
192 HOSE; FLEX,TRANS
6WA1 TC-C(55L) OUTLET L=406
1-09364-961-0 01 1 0105-
194 UNION; NYLON TUBE
M14
1-09664-230-0 01 1 0105-
245 PIPE; OIL
(B)
1-49119-468-1 01 1 0105-
245 PIPE; OIL
(A)
1-49122-031-0 01 1 0105-
303 TUBE; NYLON
W-SERIES ENG<1A2> SERVICED BY L=2000 OD=8
1-87411-006-0 01 1 0105-0105
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0 01 1 0106-
303 TUBE; NYLON
PE-SERIES ENG<1A0> SERVICED BY L=2000 OD=8
1-87410-073-0 02 1 0105-0105
303 TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87410-069-0 01 1 0106-
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0106-0106
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0106-0106
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0107-
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0107-
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0107-
311 WASHER; LK
ID=14.2
9-09150-514-0 01 1 0105-0603
311 WASHER; LK
ID=14.2
0-91510-514-0 01 1 0604-
357 NUT; UNION,FLEX HOSE
M22
9-09111-522-0 02 1 0105-0512
357 NUT; UNION,FLEX HOSE
M22
0-91111-522-0 02 1 0601-
358 WASHER; LK,UNION
ID=22.5
9-09150-522-0 02 1 0105-0603
358 WASHER; LK,UNION
ID=22.5
0-91510-522-0 02 1 0604-
359 PIPE; AIR,TRANS TO UNION
(C)
1-33119-395-0 01 1 0105-
359 PIPE; AIR,TRANS TO UNION
(B)
1-49119-463-1 01 1 0105-0109
359 PIPE; AIR,TRANS TO UNION
(B)
1-49123-135-0 01 1 0110-
359 PIPE; AIR,TRANS TO UNION
(A)
1-49119-464-1 01 1 0105-0109
359 PIPE; AIR,TRANS TO UNION
(A)
1-49123-136-0 01 1 0110-
361 BOLT; EYE,AIR PIPE
M12X24 EYE-BOLT
1-09675-229-0 01 1 0105-
362 GASKET; AIR PIPE
(A) ID=10.2 OD=15.2
1-09630-083-0 01 1 0105-
362 GASKET; AIR PIPE
(B) ID=12.2
1-09630-084-0 02 1 0105-
405 BOLT; EYE,OIL PIPE
M22X37
1-09675-060-0 02 1 0105-
422 NUT; SLEEVE
(B) M18
1-09660-213-0 01 1 0106-
422 NUT; SLEEVE
(B) M14
1-09660-212-0 01 1 0105-
422 NUT; SLEEVE
(A) M14
1-09660-767-0 01 1 0105-
432 SLEEVE; TUBE
(B) ID=12.15 OD=15 L=10
1-09666-043-0 01 1 0106-
432 SLEEVE; TUBE
(B) ID=8.15 OD=11 L=9.5
1-09666-042-0 01 1 0105-
432 SLEEVE; TUBE
(A) ID=8.2 L=9.5
1-09666-067-0 01 1 0105-
439 BOLT; BRKT
(B) M10X40 FLANGE
0-28781-040-0 04 1 0105-0512
439 BOLT; BRKT
(B) M10X40 FLANGE
0-28751-040-0 04 1 0601-
439 BOLT; BRKT
(A) M16X35 FLANGE
0-28881-635-0 04 1 0105-0512
439 BOLT; BRKT
(A) M16X35 FLANGE
0-28851-635-0 04 1 0601-
506 INSERT
(C) ID=7.5 OD=8.8 L=18
1-09669-055-0 01 1 0106-
506 INSERT
(A) ID=4.5 OD=5.8 L=18
1-09669-054-0 01 1 0105-
506 INSERT
(B) ID=5 OD=5.9 L=16
1-09669-122-0 01 1 0105-
508 UNION; AIR
M10 & M12 STRAIGHT
1-09664-235-0 01 1 0105-
509 BRACKET; PIPE 1-47478-215-2 01 1 0105-
511 TUBE; CORRUGATE
W-SERIES ENG<1A2> SERVICED BY L=2000 ID=10
1-87411-019-0 01 1 0105-0105
511 TUBE; CORRUGATE
W-SERIES ENG<1A2> L=2000 ID=13
1-87410-091-0 01 1 0106-0106
511 TUBE; CORRUGATE
L=2000 ID=13
1-87410-091-0 01 1 0106-0106
511 TUBE; CORRUGATE
L=2000 ID=13
1-87410-091-0 01 1 0107-
511 TUBE; CORRUGATE
L=800 ID=7
1-83129-031-1 01 1 0105-0105
511 TUBE; CORRUGATE
SERVICED BY L=800 ID=7 L=250
1-83129-031-1 01 1 0106-
511 TUBE; CORRUGATE
PE-SERIES ENG<1A0> L=2000 ID=10
1-87410-088-0 01 1 0105-0106
511 TUBE; CORRUGATE
L=2000 ID=10
1-87410-088-0 01 1 0107-
511 TUBE; CORRUGATE
L=2000 ID=10
1-87410-088-0 01 1 0107-
511 TUBE; CORRUGATE
L=350 SERVICED BY L=2000 ID=10
1-87411-019-0 03 1 0105-

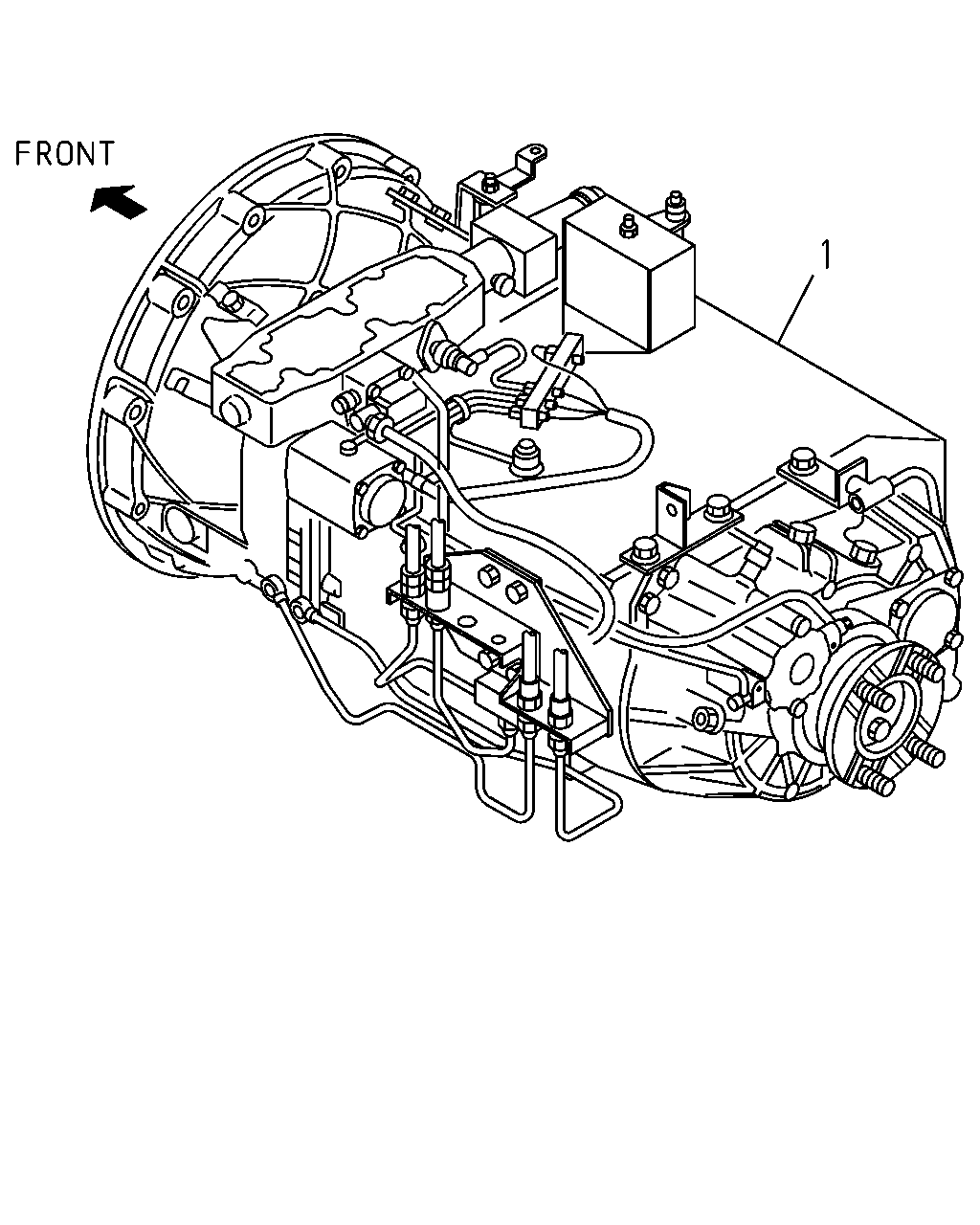

çizim 22702
1
BalonParca AdiParca NoAdetTipApplied Date
1 TRANSMISSION ASM; MANUAL
PTO ZF TRANS RR(BDM) TRANS SELECT DETENT HEAVY<BFU>
1-33042-165-0 01 1 0105-0109
1 TRANSMISSION ASM; MANUAL
PTO ZF TRANS RR(BDM) TRANS SELECT DETENT HEAVY<BFU>
1-33043-379-0 01 1 0110-
1 TRANSMISSION ASM; MANUAL
PTO ZF TRANS RR(BDM) EXC. TRANS SELECT DETENT HEAVY<BFU>
1-33042-011-0 01 1 0105-0109
1 TRANSMISSION ASM; MANUAL
PTO ZF TRANS RR(BDM) EXC. TRANS SELECT DETENT HEAVY<BFU>
1-33043-377-0 01 1 0110-
1 TRANSMISSION ASM; MANUAL
EXC. PTO ZF TRANS RR(BDM),TRANS SELECT DETENT HEAVY<BFU>
1-33042-012-0 01 1 0105-0109
1 TRANSMISSION ASM; MANUAL
EXC. PTO ZF TRANS RR(BDM),TRANS SELECT DETENT HEAVY<BFU>
1-33043-376-0 01 1 0110-
1 TRANSMISSION ASM; MANUAL
TRANS SELECT DETENT HEAVY<BFU> EXC. PTO ZF TRANS RR(BDM)
1-33042-166-0 01 1 0105-0109
1 TRANSMISSION ASM; MANUAL
TRANS SELECT DETENT HEAVY<BFU> EXC. PTO ZF TRANS RR(BDM)
1-33043-378-0 01 1 0110-

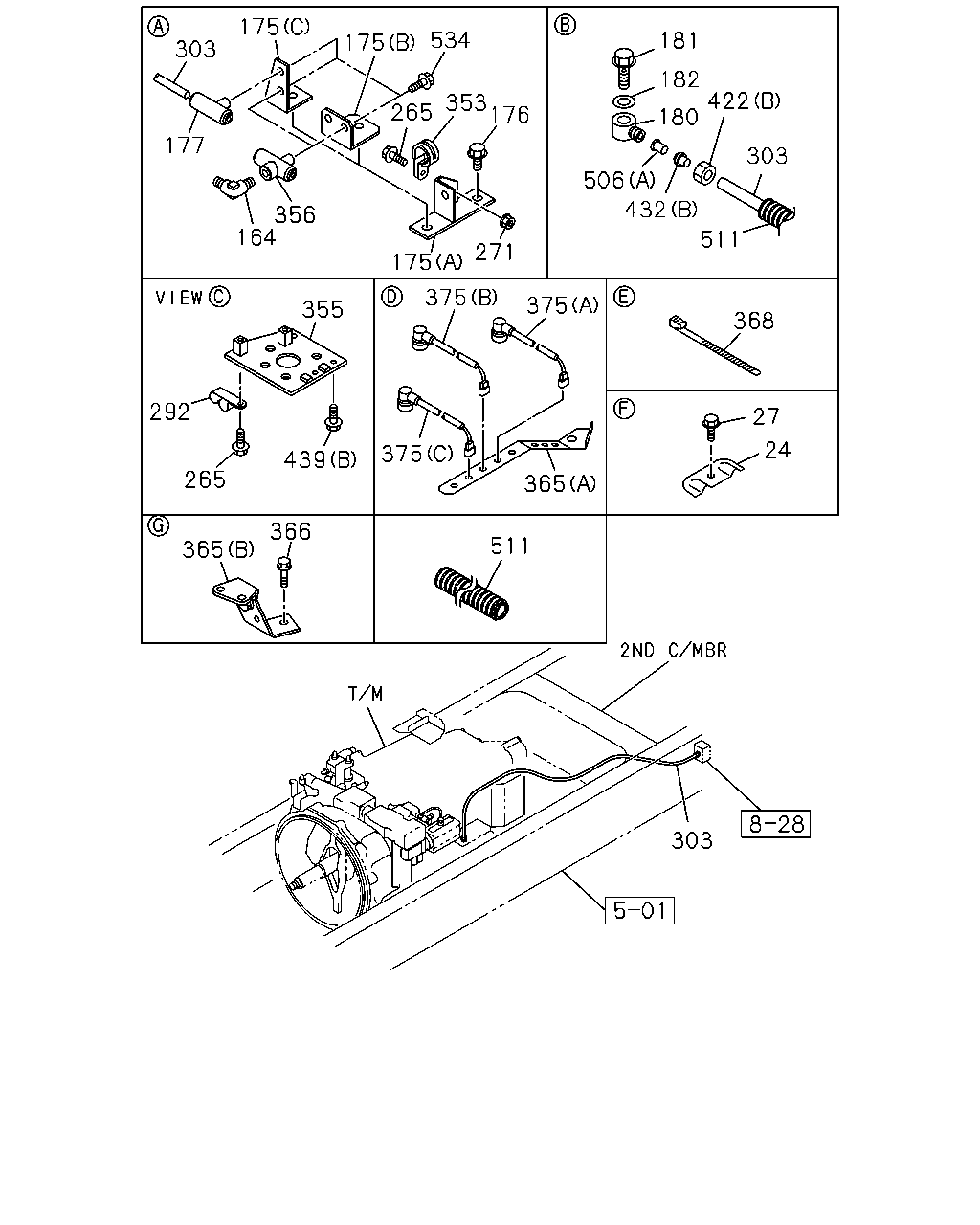

çizim 22703
303 511 365 366 365 265 439 292 355 375 375 375 368 27 24 511 432 506 303 422 180 182 181 271 175 356 164 177 303 175 175 534 353 176 265
BalonParca AdiParca NoAdetTipApplied Date
24 COVER; CHECK HOLE,DUST 1-31131-038-0 03 1 0105-
27 BOLT; COVER TO CLU HSG
M16X25 FLANGE
0-28881-625-0 02 1 0105-0512
27 BOLT; COVER TO CLU HSG
M16X25 FLANGE
0-28851-625-0 02 1 0601-
164 CONNECTOR; ELBOW
DIN12 & R3/8 ELBOW
1-09660-959-0 01 1 0106-
175 BRACKET; UNION
(B)
1-47477-572-0 01 1 0106-0106
175 BRACKET; UNION
(C)
1-47479-299-0 01 1 0107-
175 BRACKET; UNION
(A)
1-47477-545-0 01 1 0105-
176 BOLT; UNION BRKT
M16X25 FLANGE
0-28881-625-0 02 1 0105-0512
176 BOLT; UNION BRKT
M16X25 FLANGE
0-28851-625-0 02 1 0601-
177 UNION; NYLON TUBE
DIN8X2 & M8 2WAY
1-09661-133-0 01 1 0107-
180 CONNECTOR; NYLON TUBE 1-09660-239-0 01 1 0105-
181 BOLT; EYE,NYLON TUBE
M12 L=35.5
1-09675-169-0 01 1 0105-
182 GASKET; EYE BOLT,NYLON TUBE
ID=12.2
9-09571-412-0 01 1 0105-
265 BOLT; CLIP
M8X16 FLANGE
0-28080-816-0 01 1 0106-0106
265 BOLT; CLIP
M8X40 FLANGE
0-28680-840-0 01 1 0105-0512
265 BOLT; CLIP
M8X40 FLANGE
0-28650-840-0 01 1 0601-
271 NUT; CLIP
M8 FLANGE
0-91150-108-0 01 1 0106-0106
292 CLIP; OIL PIPE
ID=16 & 16 L=28
1-09701-219-0 01 1 0105-
303 TUBE; NYLON
W-SERIES ENG<1A2> SERVICED BY L=2000 OD=8
1-87411-006-0 01 1 0105-0105
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0 01 1 0106-
303 TUBE; NYLON
PE-SERIES ENG<1A0> SERVICED BY L=2000 OD=8
1-87410-073-0 02 1 0105-0105
303 TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87410-069-0 01 1 0106-
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0106-0106
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0106-0106
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0107-
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0107-
303 TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0 01 1 0107-
353 CLIP; NYLON TUBE
ID=24 L=27
1-09700-809-0 01 1 0106-0106
355 BRACKET; OIL PIPE 1-47478-217-1 01 1 0105-
356 UNION
DIN8 & DIN12 & R3/8 3WAY
1-09661-130-0 01 1 0106-
365 BRACKET; HARNESS
6WA1 TC-C(55L) (B)
1-47477-902-0 01 1 0109-
365 BRACKET; HARNESS
(A)
1-82699-490-2 01 1 0105-
366 BOLT; BRKT,HARNESS
6WA1 TC-C(55L) M12X16
0-28181-216-0 01 1 0109-0512
366 BOLT; BRKT,HARNESS
6WA1 TC-C(55L) M12X16
0-28151-216-0 01 1 0601-
368 CLIP; BAND,CABLE
L=140
5-09707-031-1 02 1 0105-0105
368 CLIP; BAND,CABLE
L=140
5-09707-031-1 03 1 0106-
375 CABLE; TRANS
(A) L=250
1-82659-134-1 01 1 0105-
375 CABLE; TRANS
(B) L=580
1-82659-135-1 01 1 0105-
375 CABLE; TRANS
(C) L=880
1-82659-137-1 01 1 0105-
422 NUT; SLEEVE
(B) M18
1-09660-213-0 01 1 0106-
422 NUT; SLEEVE
(B) M14
1-09660-212-0 01 1 0105-
422 NUT; SLEEVE
(A) M14
1-09660-767-0 01 1 0105-
432 SLEEVE; TUBE
(B) ID=12.15 OD=15 L=10
1-09666-043-0 01 1 0106-
432 SLEEVE; TUBE
(B) ID=8.15 OD=11 L=9.5
1-09666-042-0 01 1 0105-
432 SLEEVE; TUBE
(A) ID=8.2 L=9.5
1-09666-067-0 01 1 0105-
439 BOLT; BRKT
(B) M10X40 FLANGE
0-28781-040-0 04 1 0105-0512
439 BOLT; BRKT
(B) M10X40 FLANGE
0-28751-040-0 04 1 0601-
439 BOLT; BRKT
(A) M16X35 FLANGE
0-28881-635-0 04 1 0105-0512
439 BOLT; BRKT
(A) M16X35 FLANGE
0-28851-635-0 04 1 0601-
506 INSERT
(C) ID=7.5 OD=8.8 L=18
1-09669-055-0 01 1 0106-
506 INSERT
(A) ID=4.5 OD=5.8 L=18
1-09669-054-0 01 1 0105-
506 INSERT
(B) ID=5 OD=5.9 L=16
1-09669-122-0 01 1 0105-
511 TUBE; CORRUGATE
W-SERIES ENG<1A2> SERVICED BY L=2000 ID=10
1-87411-019-0 01 1 0105-0105
511 TUBE; CORRUGATE
W-SERIES ENG<1A2> L=2000 ID=13
1-87410-091-0 01 1 0106-0106
511 TUBE; CORRUGATE
L=2000 ID=13
1-87410-091-0 01 1 0106-0106
511 TUBE; CORRUGATE
L=2000 ID=13
1-87410-091-0 01 1 0107-
511 TUBE; CORRUGATE
L=800 ID=7
1-83129-031-1 01 1 0105-0105
511 TUBE; CORRUGATE
SERVICED BY L=800 ID=7 L=250
1-83129-031-1 01 1 0106-
511 TUBE; CORRUGATE
PE-SERIES ENG<1A0> L=2000 ID=10
1-87410-088-0 01 1 0105-0106
511 TUBE; CORRUGATE
L=2000 ID=10
1-87410-088-0 01 1 0107-
511 TUBE; CORRUGATE
L=2000 ID=10
1-87410-088-0 01 1 0107-
511 TUBE; CORRUGATE
L=350 SERVICED BY L=2000 ID=10
1-87411-019-0 03 1 0105-
534 BOLT; UNION
M8X12 FLANGE
0-28080-812-0 01 1 0106-0106
534 BOLT; UNION
M8X16 FLANGE
0-28080-816-0 02 1 0107-0512
534 BOLT; UNION
M8X16 FLANGE
0-28050-816-0 02 1 0601-

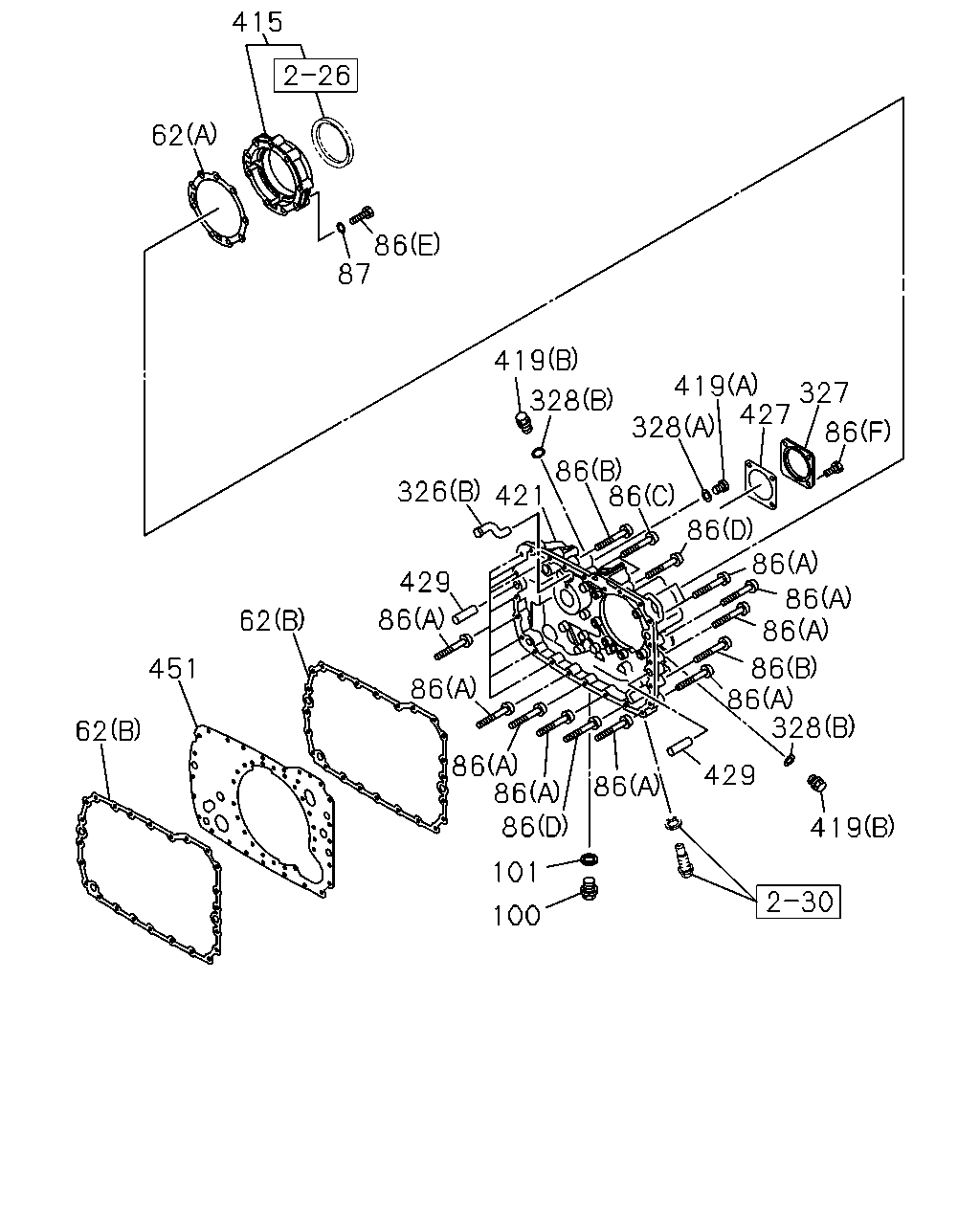

çizim 23656
419 429 328 86 86 86 86 86 86 86 86 328 427 327 419 86 328 419 421 326 429 86 86 86 86 86 101 100 86 62 451 62 87 86 62 415
BalonParca AdiParca NoAdetTipApplied Date
62 GASKET; RR COVER
ALSO INCLUDED IN GASKET SET(M/T). (B)
1-33119-399-0 02 1 0105-
62 GASKET; RR COVER
ALSO INCLUDED IN GASKET SET(M/T). (A)
1-33139-053-0 01 1 0105-
86 BOLT; RR COVER
(A)
1-33119-266-0 18 1 0105-
86 BOLT; RR COVER
(E)
1-33139-054-0 09 1 0105-
86 BOLT; RR COVER
(B)
1-33139-056-0 02 1 0105-
86 BOLT; RR COVER
(C) M10X110
1-33139-057-0 02 1 0105-
86 BOLT; RR COVER
(D) M10X50
1-33139-058-0 02 1 0105-
86 BOLT; RR COVER
EXC. PTO ZF TRANS RR(BDM) (F) M12X25
1-33119-400-0 04 1 0105-
87 WASHER; LK,RR COVER 1-09469-010-0 09 1 0105-
100 PLUG; DRAIN RR COVER 1-33119-268-0 01 1 0105-
101 GASKET; DRAIN RR COVER
ALSO INCLUDED IN GASKET SET(M/T).
1-33119-264-0 01 1 0105-
326 NOZZLE; OIL,OUTLET
(A)
1-33119-282-0 01 1 0105-
326 NOZZLE; OIL,OUTLET
(B)
1-33139-021-0 01 1 0105-
327 COVER; RR,COUNTER
EXC. PTO ZF TRANS RR(BDM)
1-33131-165-0 01 1 0105-
328 GASKET; PLUG
(B)
1-33119-249-0 02 1 0105-
328 GASKET; PLUG
(C)
1-33119-264-0 01 1 0105-
328 GASKET; PLUG
(A)
1-33139-023-0 01 1 0105-
415 COVER; BRG 1-33159-039-0 01 1 0105-
419 PLUG; RR COVER
(B)
1-33119-171-0 02 1 0105-
419 PLUG; RR COVER
(A)
1-34119-008-0 01 1 0105-
421 COVER; RR,TRANS 1-33131-244-0 01 1 0105-
427 GASKET; RR COVER
EXC. PTO ZF TRANS RR(BDM)
1-33132-054-0 01 1 0105-
429 PIN; STRAIGHT 1-33119-265-0 07 1 0105-
451 PLATE; RR COVER 1-33139-055-0 01 1 0105-

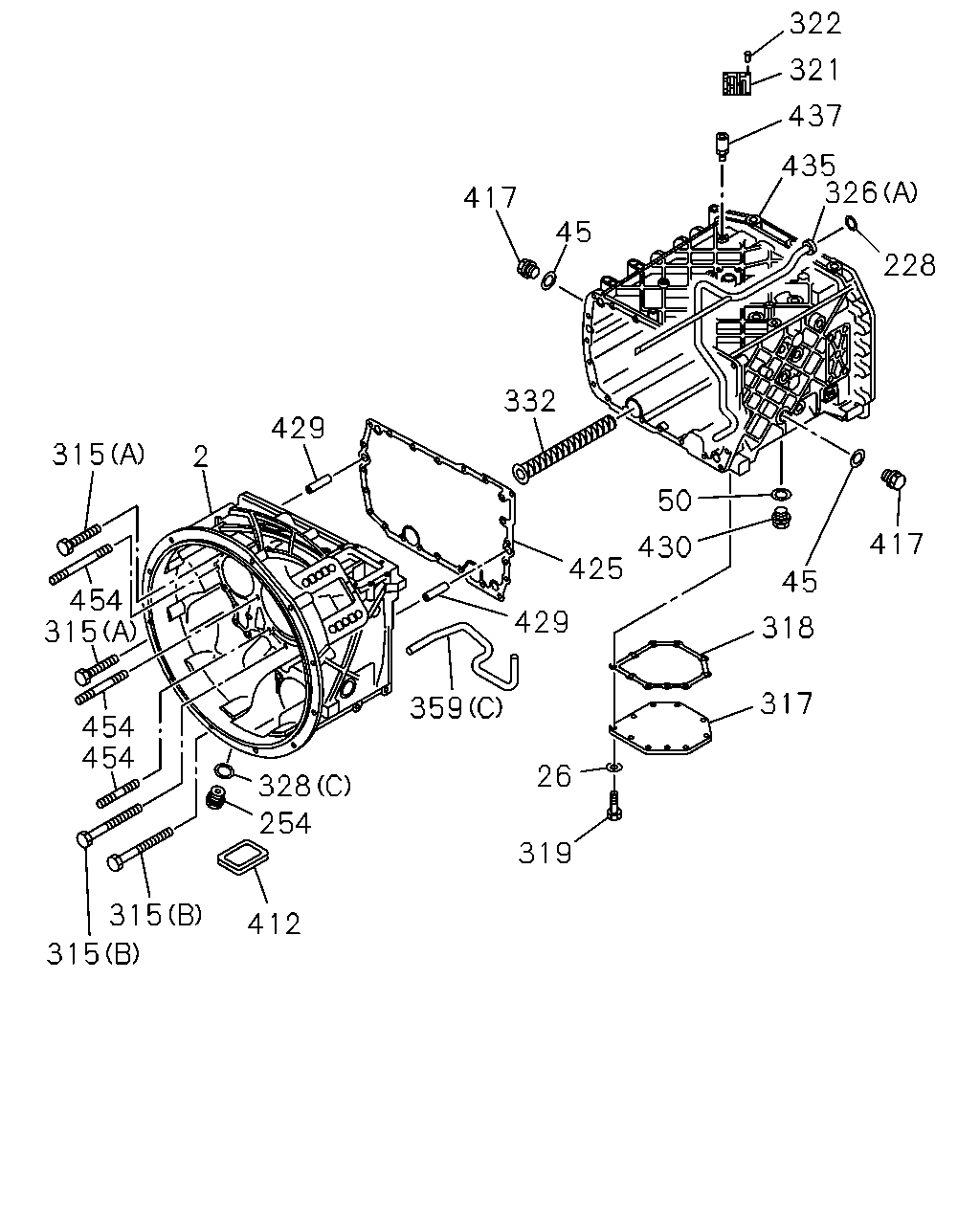

çizim 77710
412 315 315 254 328 319 26 359 454 454 315 454 315 2 429 332 429 425 430 50 317 318 45 417 228 326 435 437 321 322 45 417
BalonParca AdiParca NoAdetTipApplied Date
2 HOUSING; CLU 1-31111-194-0 01 1 0105-
26 WASHER; PL,COVER 1-09469-010-0 10 1 0105-
45 GASKET; FILLER PLUG
ALSO INCLUDED IN GASKET SET(M/T).
1-33119-264-0 02 1 0105-
50 GASKET; DRAIN PLUG
ALSO INCLUDED IN GASKET SET(M/T).
1-33119-264-0 01 1 0105-
228 GASKET; NOZZLE 1-33119-273-0 01 1 0105-
254 PLUG; DRAIN,OIL 1-33119-376-0 01 1 0105-
315 BOLT; CASE
(A)
1-33119-266-0 15 1 0105-
315 BOLT; CASE
(B)
1-33119-267-0 07 1 0105-
317 COVER; CASE 1-33119-274-0 01 1 0105-
318 GASKET; COVER 1-33119-409-0 01 1 0105-
319 BOLT; COVER 1-33119-276-0 10 1 0105-
321 PLATE; NAME 1-33119-277-0 01 1 0105-
322 RIVET; NAME PLATE 1-33119-398-0 04 1 0105-
326 NOZZLE; OIL,OUTLET
(A)
1-33119-282-0 01 1 0105-
326 NOZZLE; OIL,OUTLET
(B)
1-33139-021-0 01 1 0105-
328 GASKET; PLUG
(B)
1-33119-249-0 02 1 0105-
328 GASKET; PLUG
(C)
1-33119-264-0 01 1 0105-
328 GASKET; PLUG
(A)
1-33139-023-0 01 1 0105-
332 FILTER; OIL 1-33119-370-0 01 1 0105-
359 PIPE; AIR,TRANS TO UNION
(C)
1-33119-395-0 01 1 0105-
359 PIPE; AIR,TRANS TO UNION
(B)
1-49119-463-1 01 1 0105-0109
359 PIPE; AIR,TRANS TO UNION
(B)
1-49123-135-0 01 1 0110-
359 PIPE; AIR,TRANS TO UNION
(A)
1-49119-464-1 01 1 0105-0109
359 PIPE; AIR,TRANS TO UNION
(A)
1-49123-136-0 01 1 0110-
412 CAP; CLU HSG 1-31119-022-0 01 1 0105-
417 PLUG; OIL FILLER,TRANS 1-33119-268-0 02 1 0105-
425 GASKET; CLU HSG TO TRANS CASE
ALSO INCLUDED IN GASKET SET(M/T).
1-33119-262-0 01 1 0105-
429 PIN; STRAIGHT 1-33119-265-0 07 1 0105-
430 PLUG; OIL DRAIN 1-33119-268-0 01 1 0105-
435 CASE; TRANS 1-33111-286-0 01 1 0105-
437 BREATHER; TRANS 1-36122-004-0 01 1 0105-
454 STUD; CLU HSG
M10 L=50
1-33119-381-0 04 1 0105-
454 STUD; CLU HSG
M10 L=80
1-33119-393-0 08 1 0105-
454 STUD; CLU HSG
M10 L=25
1-33119-394-0 11 1 0105-

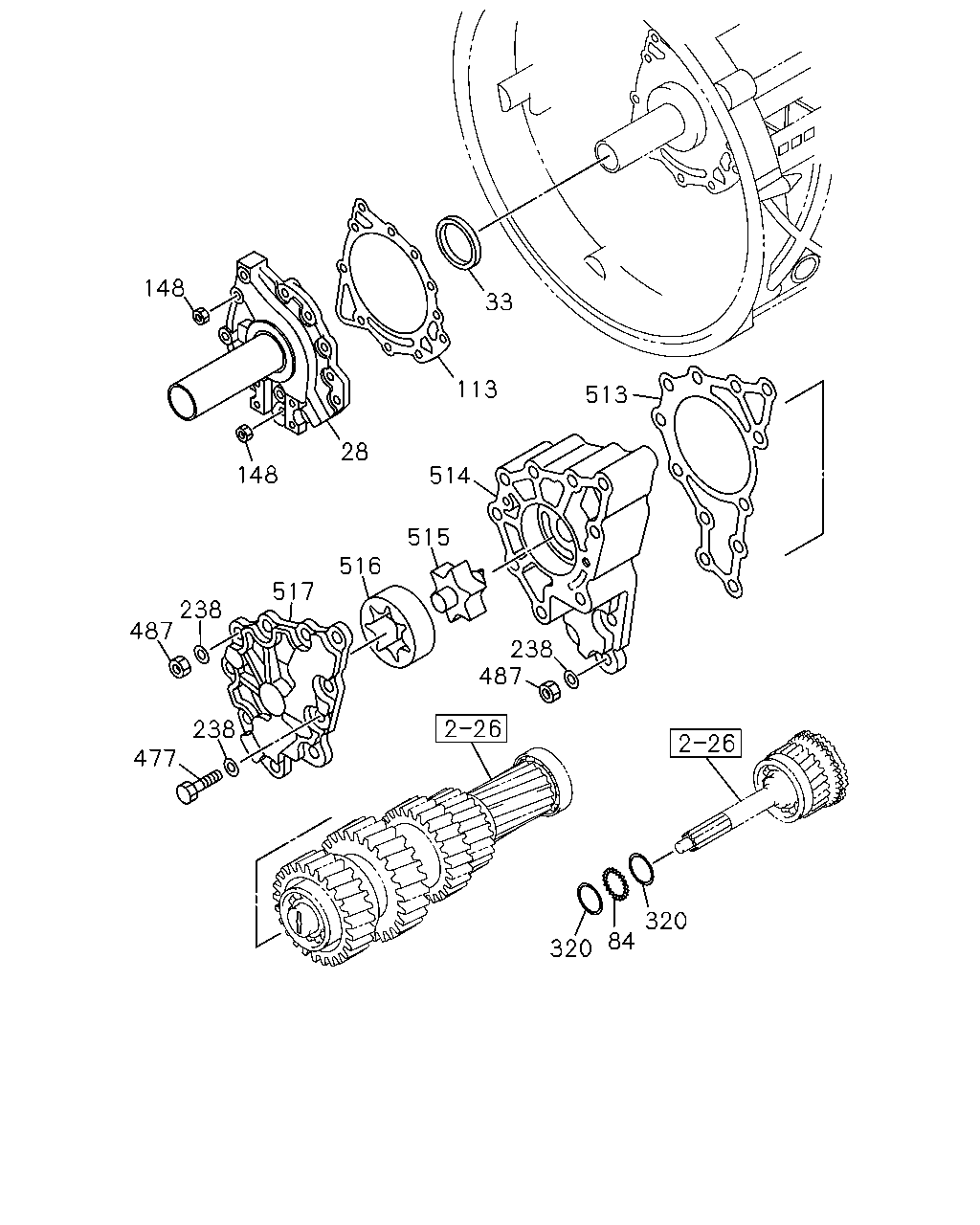

çizim 77711
320 84 320 487 238 515 516 517 238 487 238 477 28 148 514 113 513 33 148
BalonParca AdiParca NoAdetTipApplied Date
28 COVER; FRT,TRANS CASE 1-33121-149-0 01 1 0105-
33 SEAL; OIL,FRT COVER,T/M
ALSO INCLUDED IN GASKET SET(M/T).
1-33219-248-0 01 1 0105-
84 SPACER; COVER,TRANS 1-33129-006-0 01 1 0105-
113 GASKET; FRT COVER TO TRANS CASE
ALSO INCLUDED IN GASKET SET(M/T).
1-33122-018-0 01 1 0105-
148 NUT 1-33529-056-0 11 1 0105-
238 WASHER; PL 1-09469-010-0 14 1 0105-
320 WASHER; COVER 1-33129-007-0 02 1 0105-
477 BOLT; OIL PUMP 1-33529-055-0 02 1 0105-
487 NUT; COVER,OIL PUMP 1-33529-056-0 12 1 0105-
513 GASKET; HOUSING 1-34159-058-0 01 1 0105-
514 HOUSING; OIL PUMP 1-34155-027-0 01 1 0105-
515 SHAFT; OIL PUMP 1-34159-070-0 01 1 0105-
516 ROTOR; OIL PUMP 1-34159-060-0 01 1 0105-
517 COVER; OIL PUMP 1-34159-071-0 01 1 0105-

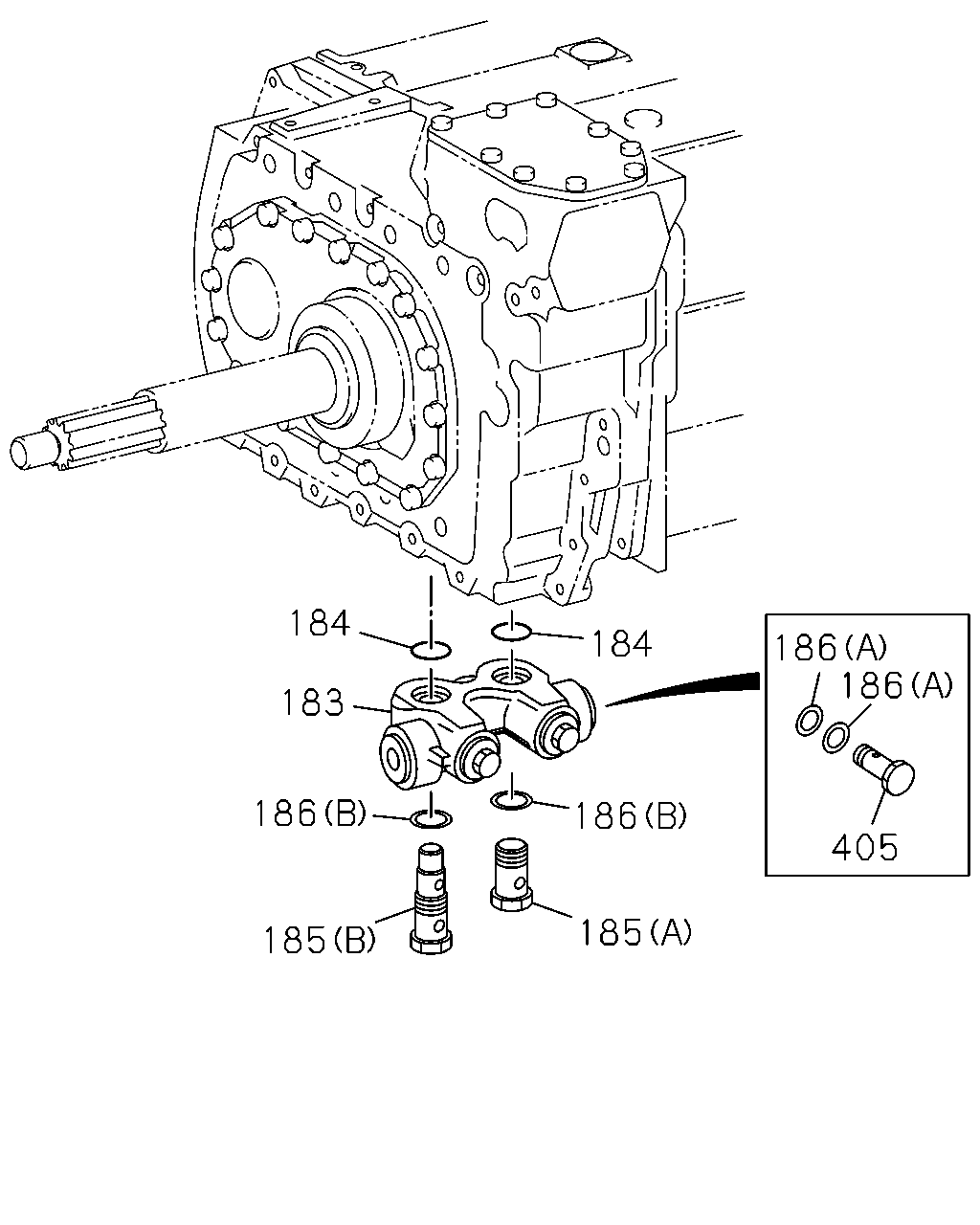

çizim 78295
405 186 186 184 186 185 185 186 183 184
BalonParca AdiParca NoAdetTipApplied Date
183 VALVE; BYPASS,TRANS 1-32569-046-0 01 1 0105-
184 GASKET; BYPASS VLV 1-32568-003-0 02 1 0105-
185 UNION; SCREW,BYPASS VLV
(A) M22
1-32567-011-0 01 1 0105-
185 UNION; SCREW,BYPASS VLV
(B)
1-32567-016-0 01 1 0105-
186 RING; SEAL
(A) ID=22
1-32568-001-0 04 1 0105-
186 RING; SEAL
(B) ID=22
1-32568-002-0 02 1 0105-
405 BOLT; EYE,OIL PIPE
M22X37
1-09675-060-0 02 1 0105-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
