5-15 — CAB MOUNTING; CAB SIDE (#130728) — 49 parça

146 141 103 98 245 81 85 86 87 107 91 102 92 99 105 93 95 245 88 96 245 88 245 83 104

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date

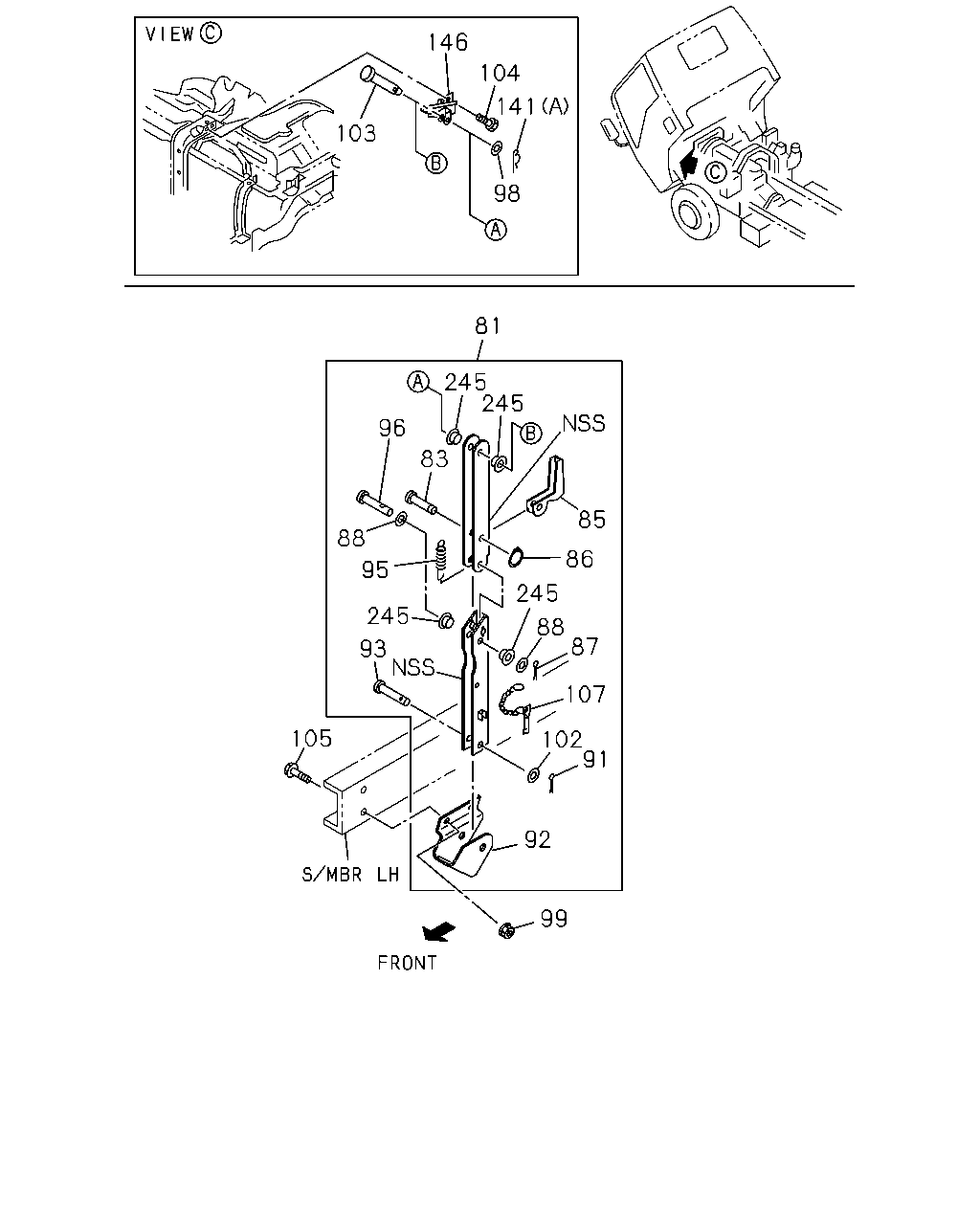

81	09.003 STAY ASM; CAB TILT EGY	8-98123-310-0	01	1	1308-
83	09.003 PIN; JOINT,CAB STAY EGY	8-98122-493-0	01	1	1308-
85	09.003 LEVER; LOCK,CAB STAY EGY	8-94331-481-0	01	1	1308-
86	09.003 RING; SNAP,LOCK LEVER,CAB STAY 16.585 ID=6 EGY	0-91805-506-0	01	1	1308-
87	09.003 PIN; SPLIT,CAB STAY PIN 06.897 OD=2.8 L=20 EGY	0-81123-020-0	01	1	1308-
88	09.003 WASHER; PL,CAB STAY PIN 04.046 ID=10.5 OD=22 T=1.6 EGY	0-91610-610-0	02	1	1308-
91	09.003 PIN; SPLIT,CAB STAY 06.255 OD=3.7 L=20 EGY	0-81124-020-0	01	1	1308-
92	09.003 BRACKET; CAB STAY TO FRAME EGY	8-98011-317-0	01	1	1308-
93	09.003 PIN; CAB STAY EGY	8-98122-498-0	01	1	1308-
95	09.003 SPRING; RETURN,CAB STAY EGY	8-94160-167-2	01	1	1308-
96	09.003 PIN; JOINT EGY	8-98123-513-0	01	1	1308-
98	09.003 WASHER; CAB STAY 09.008 ID=10.5 T=2.0 EGY	1-09985-183-0	01	1	1308-
99	09.003 NUT; CAB STAY 03.162 M10 FLANGE EGY	0-91180-110-0	02	1	1308-
102	09.003 WASHER; PL,CAB STAY 02.812 ID=12.5 OD=26 EGY	0-91610-612-0	01	1	1308-
103	09.003 PIN; JOINT,CAB STAY OD=10 L=48 EGY	1-09744-107-0	01	1	1308-
104	09.003 BOLT; CAB STAY BRKT 02.277 M8X20 FLANGE EGY	0-28660-820-0	03	1	1308-
105	09.003 BOLT; CAB STAY 00.029 M10X30 FLANGE EGY	0-28651-030-0	02	1	1308-
107	09.005 PIN; LK LEVER EGY	8-94331-482-0	01	1	1308-
141	09.005 PIN; SNAP,CAB LOCK ROD (A) L=32.6 EGY	1-09987-142-0	01	1	1308-
141	09.005 PIN; SNAP,CAB LOCK ROD (B) L=25.3 EGY	8-98039-045-1	01	1	1308-
141	09.005 PIN; SNAP,CAB LOCK ROD (C) L=34 EGY	8-98039-426-1	03	1	1308-
146	09.003 BRACKET ASM; CAB STAY UPR EGY	8-97387-328-2	01	1	1308-
245	09.003 BUSHING; CAB STAY EGY	1-62500-587-0	04	1	1308-

12 15 324 38 3 1 3

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date

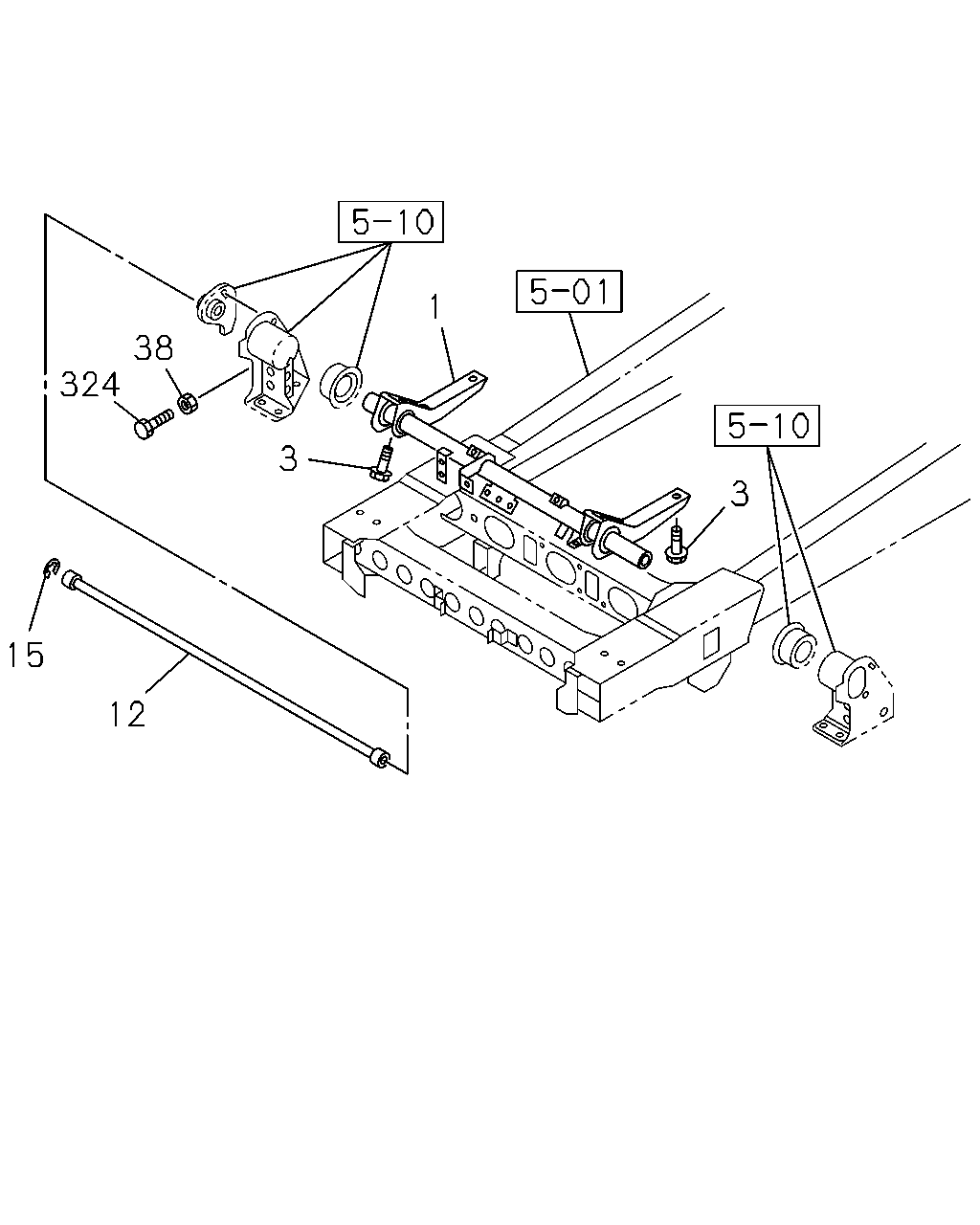

1	09.003 LEVER; TORSION BAR EGY	8-98119-944-1	01	1	1308-
3	09.003 BOLT; LEVER M12X37 W/LK&PL WASHER EGY	8-97359-033-0	06	1	1308-
12	09.003 BAR; TORSION,UPR EGY	8-98166-029-0	01	1	1308-
15	09.003 RING; SNAP,TORSION BAR EGY	8-97359-034-0	01	1	1308-
38	09.005 NUT; LK M14 EGY	8-98039-988-0	01	1	1308-
324	09.003 BOLT; ADJUST M14X55 EGY	8-98004-319-1	01	1	1308-

133 212 141 335 335 142 139 335 335 141 335 335 335 141 335 139 137 138 150 149 212 136 133 311 212 143 212 136 143 148 138 141 335 136

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date

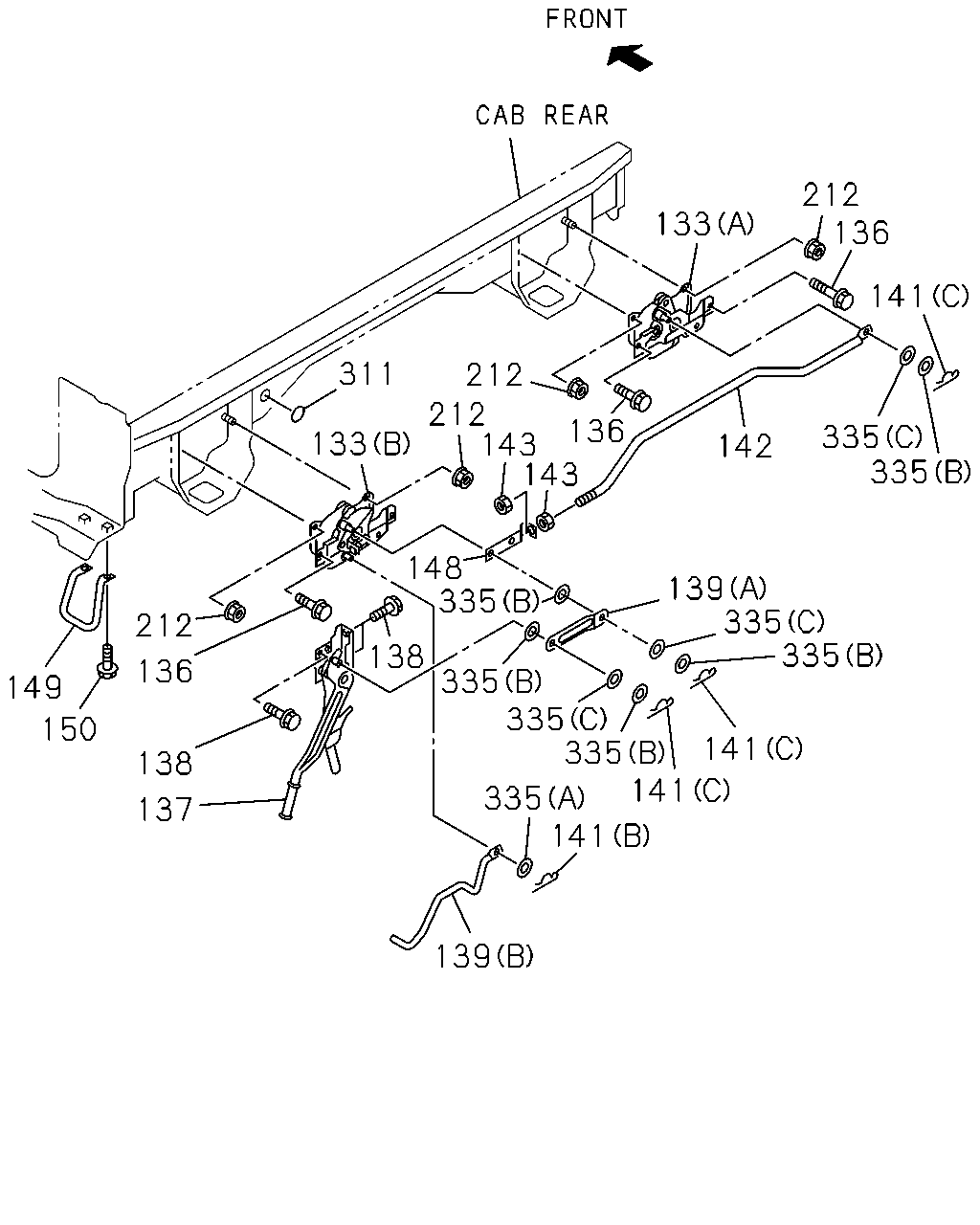

133	09.005 LOCK ASM; CAB (B) EGY	8-97410-270-2	01	1	1308-
133	09.005 LOCK ASM; CAB (A) EGY	8-98182-353-0	01	1	1308-
136	09.005 BOLT; CAB LK 01.531 M8X20 FLANGE EGY	0-28650-820-0	04	1	1308-
137	09.005 CONTROL UNIT; CAB LOCK EGY	8-97584-469-3	01	1	1308-
138	09.005 BOLT; CAB LOCK CONT UNIT 01.531 M8X20 FLANGE EGY	0-28650-820-0	03	1	1308-
139	09.005 ROD; CAB LOCK,LEVER TO HOOK (A) EGY	8-97584-483-2	01	1	1308-
139	09.005 ROD; CAB LOCK,LEVER TO HOOK (B) EGY	8-98128-202-0	01	1	1308-
141	09.005 PIN; SNAP,CAB LOCK ROD (A) L=32.6 EGY	1-09987-142-0	01	1	1308-
141	09.005 PIN; SNAP,CAB LOCK ROD (B) L=25.3 EGY	8-98039-045-1	01	1	1308-
141	09.005 PIN; SNAP,CAB LOCK ROD (C) L=34 EGY	8-98039-426-1	03	1	1308-
142	09.005 ROD; HOOK TO HOOK EGY	8-97410-633-0	01	1	1308-
143	09.005 NUT; JAW JOINT,HOOK TO HOOK 00.833 M10 EGY	0-91110-510-0	02	1	1308-
148	09.005 JOINT; JAW,HOOK TO HOOK EGY	8-97410-736-0	01	1	1308-
149	16.450 HANDLE; TILT EGY	8-98067-938-0	01	1	1308-
150	16.450 BOLT; TILT HANDLE 06.216 M8X25 FLANGE EGY	0-28650-825-0	02	1	1308-
212	09.005 NUT; BRKT,CAB LOCK 01.062 M8 FLANGE EGY	0-91180-108-0	04	1	1308-
311	09.005 SEAL; CAB LOCK 16.545 OD=32 BLACK EGY	8-98031-126-0	01	1	1308-
335	09.005 WASHER; CAB LOCK ROD 04.439 (B) ID=12.5 OD=22 EGY	0-91610-512-0	05	1	1308-
335	09.005 WASHER; CAB LOCK ROD 00.854 (A) ID=8.4 OD=14 EGY	5-09550-002-0	01	1	1308-
335	09.005 WASHER; CAB LOCK ROD (C) ID=13 OD=22 EGY	8-98060-839-0	03	1	1308-
